Forum: Analoge Elektronik und Schaltungstechnik Unbekanntes Schaltzeichen


von Maxi L. (Gast)


Angehängte Dateien:

Lesenswert?

Hallo,

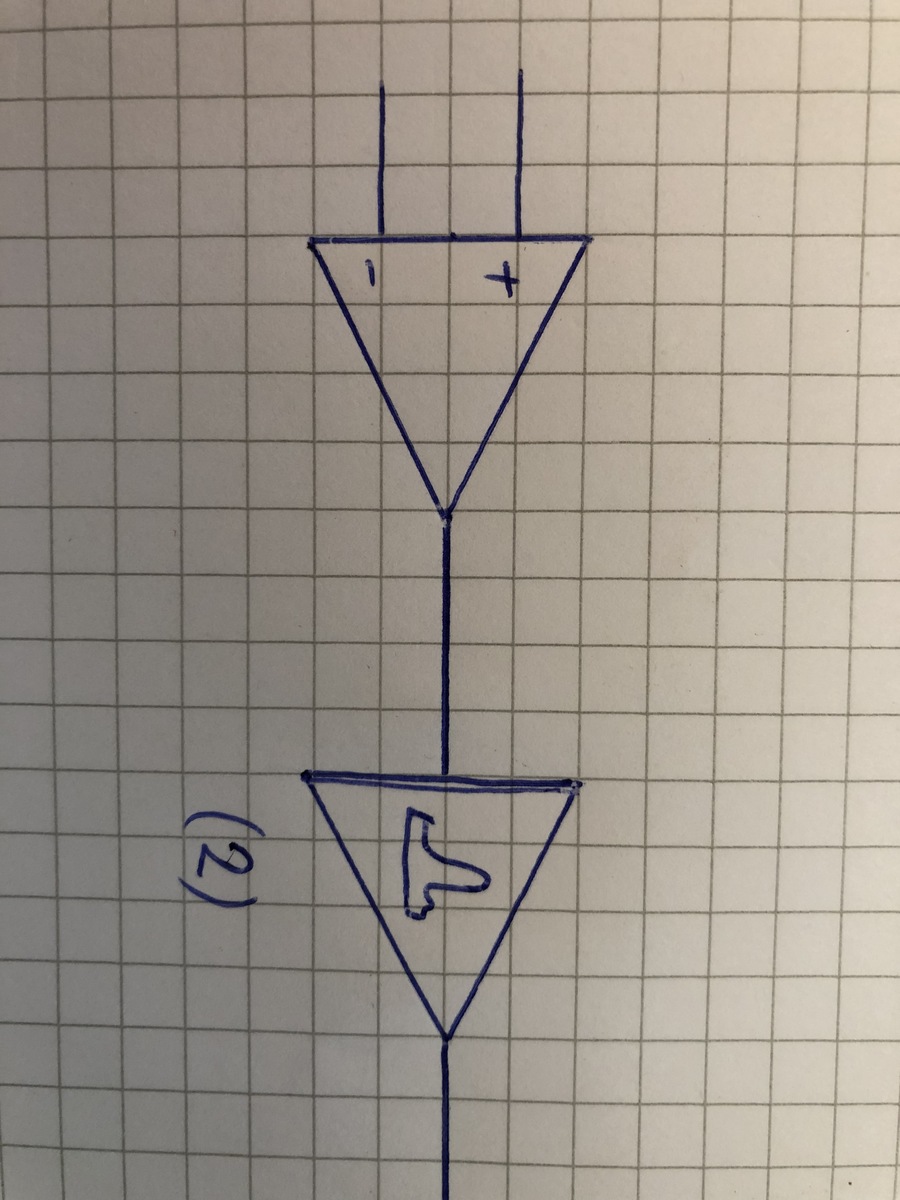

Ich bin letztes über dieses Schaltzeichen Nr 2 gestolpert und konnte bin
jetzt nicht rausfinden für was es steht.
Kennt jemand von euch dieses Zeichen ?
Danke !

von Pink S. (pinkshell)


Lesenswert?

Bandpassfilter vielleicht?

von dot (Gast)


Lesenswert?

Verstärker mit Bandpass-Funktion

von Christian M. (Gast)


Angehängte Dateien:

Lesenswert?

Sollte das nicht so sein?

Gruss Chregu

von Lothar M. (Firma: Titel) (lkmiller) (Moderator) Benutzerseite


Lesenswert?

Maxi L. schrieb:
> Ich bin letztes über dieses Schaltzeichen Nr 2 gestolpert
Wo bist du denn darüber gestolpert?
Wie alt sind diese Unterlagen oder ihr Ersteller?

von Udo S. (urschmitt)


Lesenswert?

Ein Verstärker mit einer skizzierten Übertragungsfunktion.

Keine Ahnung ob das ein "offizielles" Schaltzeichen ist, aber ich finde
es sehr eingängig.
