Aktivbox Standby deaktivieren

[Valentin H. (valentin38315)]

Hallo Allerseits,

Ich habe an meinen Echo dot mein logitech z506 soundsystem über aux
angeschlossen. Nach ungefähr 1 Stunde begeben sich die Lautsprecher in
den Standby und der Echo Dot schafft is bei Spracheingang nicht von
alleine die Boxen wieder aufzuwecken. Ich hab mal gehört man kann einen
Widerstand einlöten. Wo müsste der hin? (evtl. einzeichnen bitte) Das
Bild ist vom Nezteil, wo die Audio Eingänge drauf sind.

mfg Valentin

[HildeK (Gast)]

Ohne Schaltplan und Layout wird das niemand sagen können.

[Lothar M. (Firma: Titel) (lkmiller) (Moderator)]

Valentin H. schrieb:
> Ich hab mal gehört
Von wem oder wo?

> man kann einen Widerstand einlöten.
Ja, kein Problem. Der muss dann so rein, dass der Schalttransistor immer
aktiv ist.

[Schlaubischlumpf (Gast)]

Frag' doch Alexa.

[Schlaubischlumpf (Gast)]

(oben rechts im Bild) Litze in imitate-Wagos? Schlimmer gehts nimmer.

[Christian S. (roehrenvorheizer)]

Das weiß ein Orakel sofort.

MfG

[Mani W. (e-doc)]

Valentin H. schrieb:
> Ich hab mal gehört man kann einen
> Widerstand einlöten. Wo müsste der hin?

Was sollte der Widerstand bewirken?

Valentin H. schrieb:
> Nach ungefähr 1 Stunde begeben sich die Lautsprecher in
> den Standby

Möglicherweise wird eine Zeit (einprogrammiert) hergenommen, um
das System stumm zu schalten, vielleicht suchst Du in diesem Bereich
mal...

Bei Fernsehern lässt sich auch eine Abschaltzeit eingeben, wenn man
sich darum schert...

Und ein schönes Foto von der Printunterseite hast Du schon geliefert,
hilft allerdings nicht...

[Achim B. (bobdylan)]

Valentin H. schrieb:
> Ich hab mal gehört man kann einen Widerstand einlöten.

Das ist in den meisten Schaltungen sogar zwingend notwendig.

[Matthias S. (Firma: matzetronics) (mschoeldgen)]

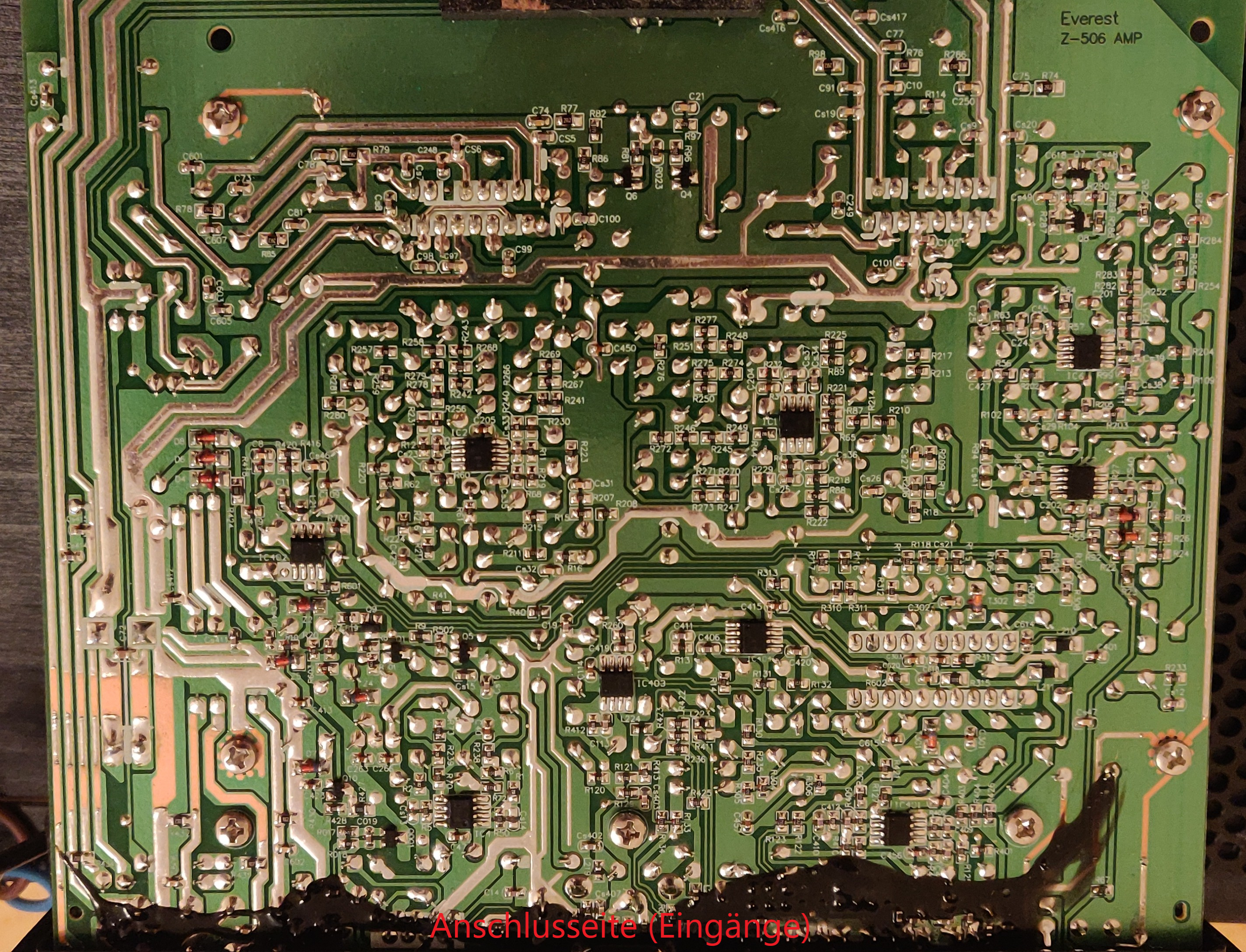

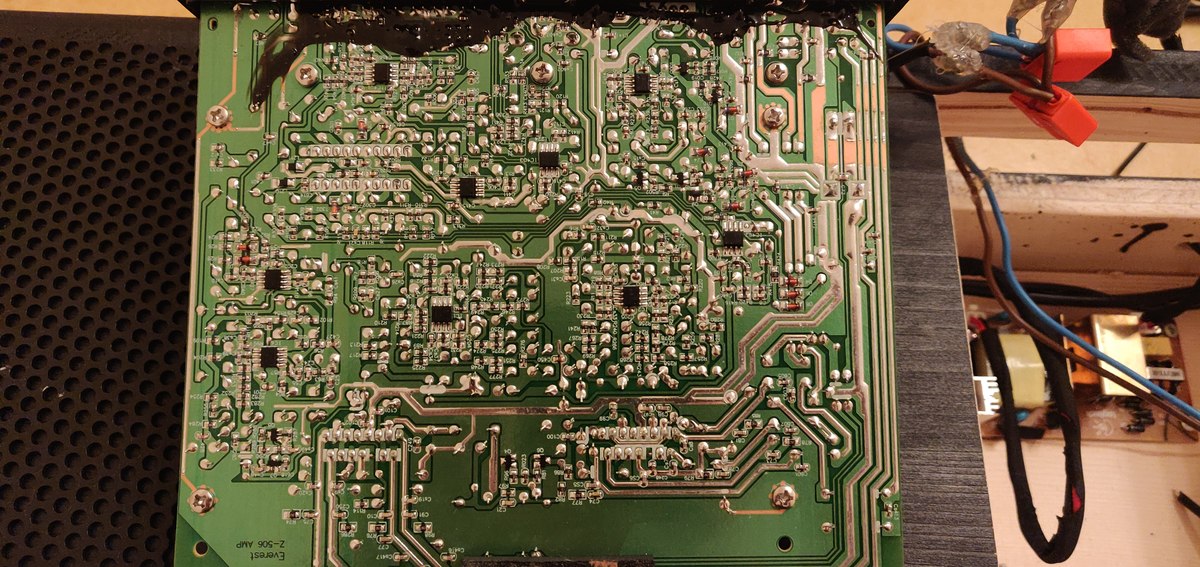

Ehrlich mal, du postest ein Bild einer völlig verrückten Leiterplatte,
ohne wenigstens mal die Signaleingänge und die Stromversorgung zu
kennzeichnen, und wir sollen jetzt rausfinden, wo da ein Widerstand
hinkommt?
Wie stellst du dir das vor?
Mindestens Fotos der Bestückungsseite und ein wenig Beschriftung müssen
da schon sein.

[Lothar M. (Firma: Titel) (lkmiller) (Moderator)]

Matthias S. schrieb:
> du postest ein Bild einer völlig verrückten Leiterplatte
Da gibts noch mehr Bilder davon. Und auch die Info, dass das natürlich
nicht nur "das Netzteil", sondern der gesamte AMP ist:
https://photos.google.com/share/AF1QipN__PyJINWLDQpJe7KLg28-hUofrEhwewBux6UTGmQaTiRJxXyLG2brl_Gc8HcMEA?key=Zk5JZFRtTmkxckxQNkNta2ZXdGVoM2RRTE10SzRR
Und da gibts offenbar sogar einen Schaltplan:
https://de.scribd.com/document/360430036/Diagrama-Logitech-z506
Muss man sich halt anmelden und rechtzeitig wieder ab...   ;-)

[Amateur (Gast)]

Da sind doch höchstens ein paaar hunder Lötstellen, die infrage kommen.
Also frisch ran: Ene, mene, muh und raus bist Du.
Ist ganz einfach.

[Valentin H. (valentin38315)]

Tut mir leid,

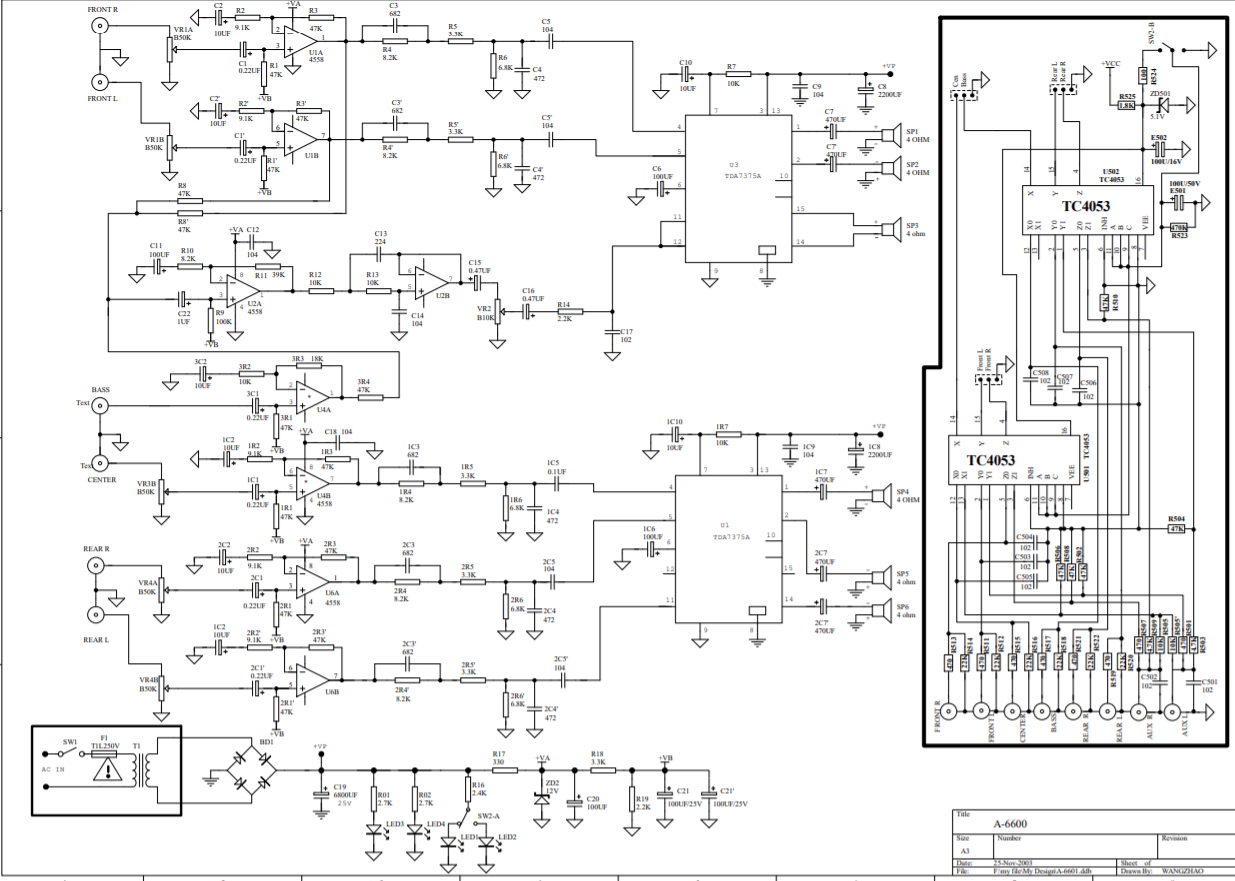

Hier wär jetzt ein Schaltplan und Anschlüsse.

[Jens G. (jensig)]

Ich sehe da überhaupt keine Abschalt-/Standby-Vorrichtung auser den
Netzschalter. Also kannste Dir den R sparen.

[Stefan F. (Gast)]

Ich sehe in dem Schaltplan nichts, was automatisch abschaltet. Ist das
der richtige Plan?

Dieser SW1, ist das ein richtiger Schalter oder steckt dahinter eine
komplexere Schaltung, die hier nicht zu sehen ist?

[Schlaubischlumpf (Gast)]

Stefanus F. schrieb:
> Ich sehe in dem Schaltplan nichts, was automatisch abschaltet. Ist das
> der richtige Plan?

Nö.

[Kurt A. (hobbyst)]

Sorge dafür, dass SW2b (Eingangumschaltung) immer auf High (plus) ist.
So wird der Aux Eingang immer angewählt. Dann sollte es nicht ausgehen.
Ist SW2 ein Relais oder was?

Ich sehe sonst auch keine Standbyschaltung.

[Valentin H. (valentin38315)]

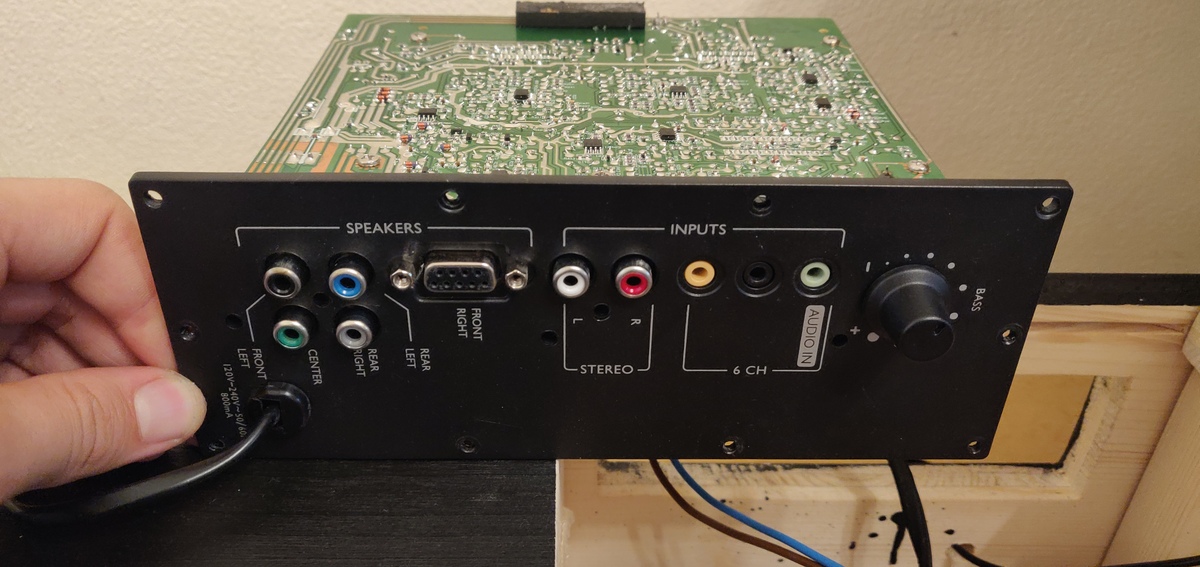

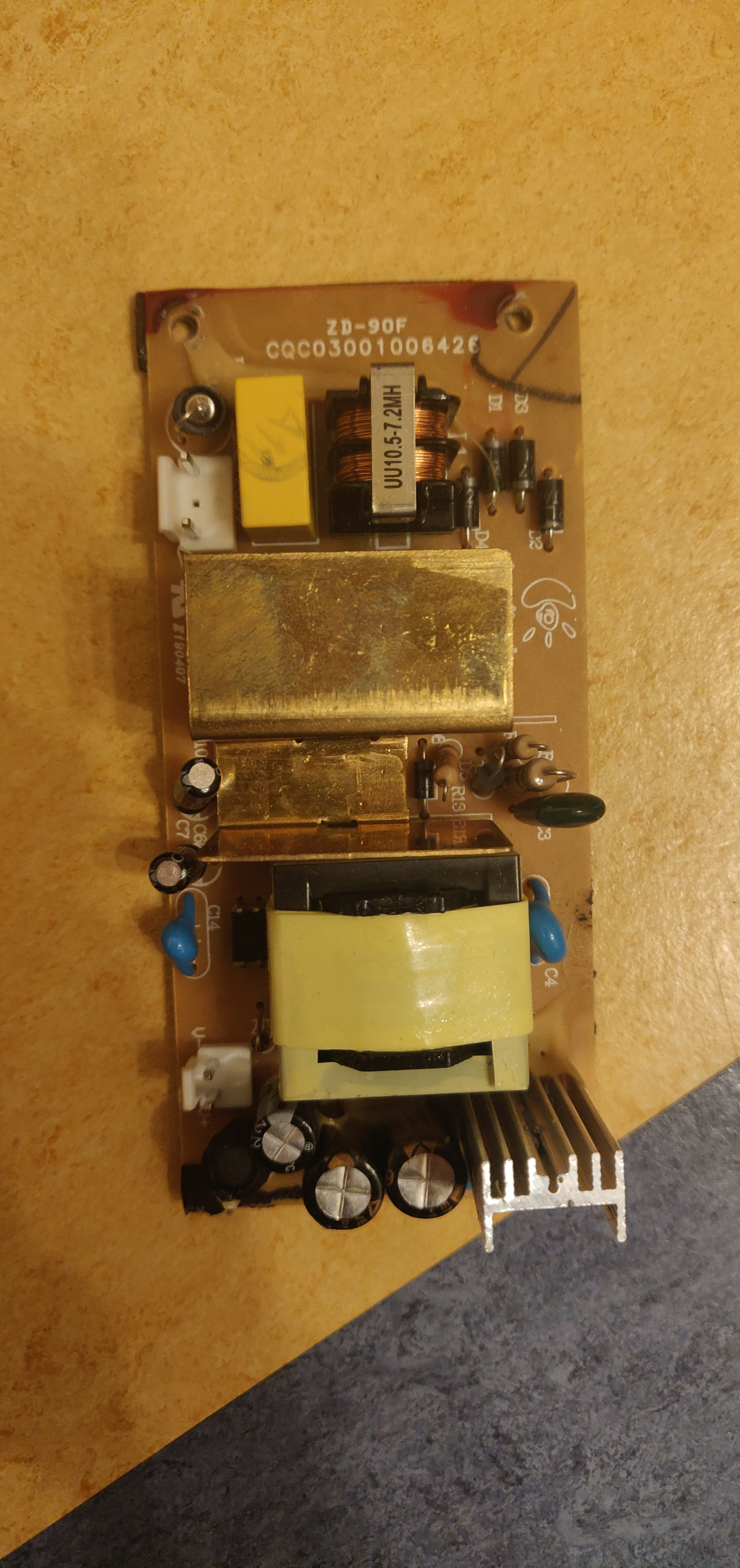

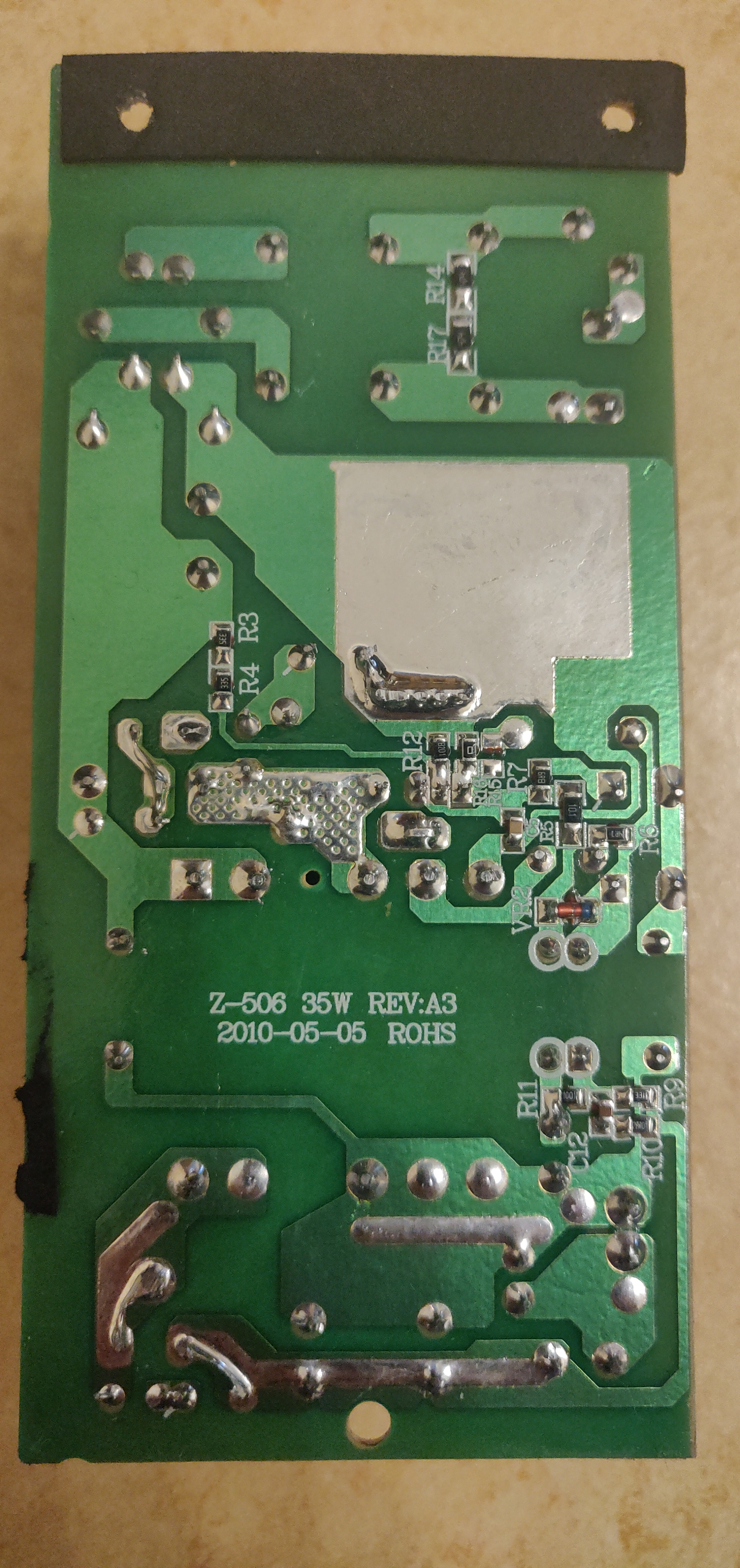

Das war der richtige Schaltplan für den AMP. Könnte dieser Schalter am
Netzteil sein? (Bilder)

[Lothar M. (Firma: Titel) (lkmiller) (Moderator)]

Jens G. schrieb:
> Ich sehe da überhaupt keine Abschalt-/Standby-Vorrichtung auser den
> Netzschalter.

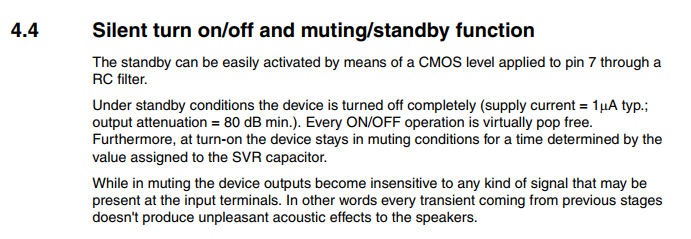

Im Datenblatt vom TDA7375 ist da was am Pin 7...

[Jens G. (jensig)]

>Das war der richtige Schaltplan für den AMP. Könnte dieser Schalter am

Mit Sicherheit nicht. Der Schaltplan zeigt ein konventionelles Netzteil
mit klassischem Trafo, während die Fotos ein Schaltnetzteil zeigen.

>>Netzteil sein? (Bilder)

Welcher Schalter. Ich she da keinen, selbst mit der Mega-Bildgröße von
über 10MB (hier ist man allergisch auf platzverschwendende Bilder ohne
entsprechend großem Informatioonsgehalt - also vorm Upload Bildgröße
reduzieren beim nächsten Mal).

[Jens G. (jensig)]

Lothar M. (lkmiller) schrieb:

>Jens G. schrieb:
>> Ich sehe da überhaupt keine Abschalt-/Standby-Vorrichtung auser den
>> Netzschalter.
>Im Datenblatt vom TDA7375 ist da was am Pin 7...

Ja und? Wenn der lt. Schaltplan nicht explizit dafür beschaltet ist,
dann nützt das uns gar nix (ist ja nur ein RC-Glied da dran für einen
Softstart).

[Jens G. (jensig)]

Was noch dazu kommt: die LP zeigt 9 8-Beiner, während der Schaltplan nur
4 8-BEiner zeigt. Von den 16-Beinern (CMOS 4053) fehlt dagegen auf der
LP jede Spur ... Die MultiWatt15er Kollegen (Endstufen-IC) könnte
dagegen sogar stimmen.
Also Plan und Platinenfotos passen nicht zusammen.

[Mani W. (e-doc)]

Lothar M. schrieb:
> Muss man sich halt anmelden und rechtzeitig wieder ab...   ;-)

;-)))))))))

[Valentin H. (valentin38315)]

Hallo,

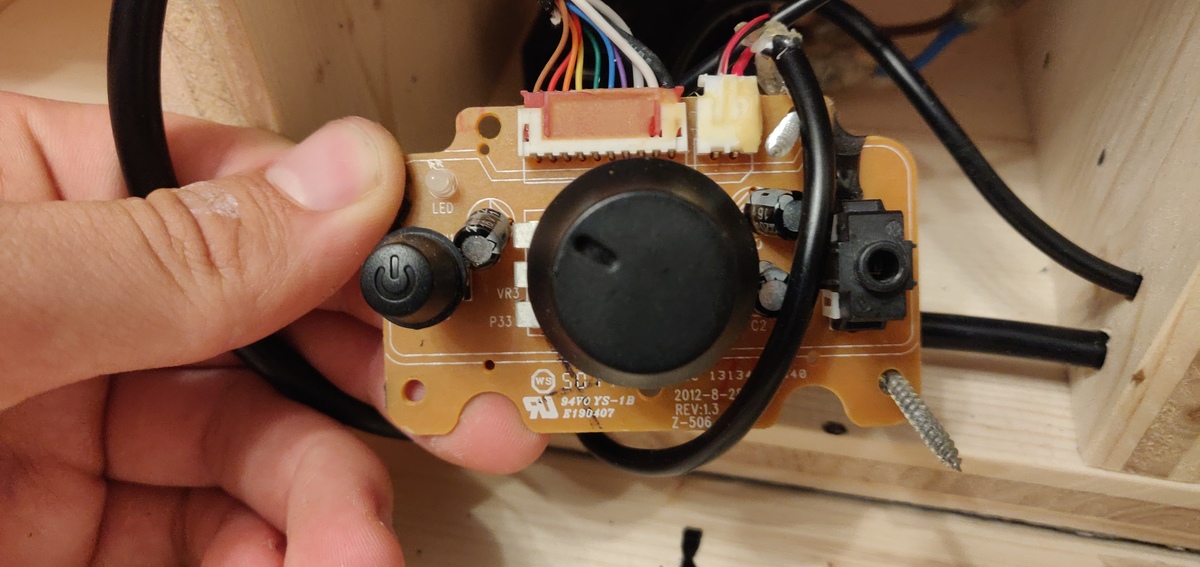

Das ist die Platine mit dem Ein/Aus Schalter (SW1) und mit der
Lautstärkenregelung. Habe leider keinen Schaltplan dazu gefunden :(.
Kann man sagen ob sich hier die Standbyschaltung befindet?

[Matthias S. (Firma: matzetronics) (mschoeldgen)]

Man sieht nur, das der Standby Taster direkt ans gelbe Kabel geht und
sonst mit der Platine höchstens noch den Bezugpunkt teilt. Vllt. hat Q1
damit was zu tun, aber das kann man ohne weitere Messungen nicht sagen.
Auch ist nach den bisherigen Unterlagen völlig unklar, wo die
Anschlussleiste dieser Platine hinführt.

Was hat U1 für eine Beschriftung?

[Jens G. (jensig)]

>Man sieht nur, das der Standby Taster direkt ans gelbe Kabel geht und
>sonst mit der Platine höchstens noch den Bezugpunkt teilt. Vllt. hat Q1

Dieser bezufgspunkt geht über den 100Ohm an den kleinen Elko, der
seinerseits dann mit Masse verbunden ist.
Ob das ganze dann noch sonstige Verbindungen zur umliegenden Schaltung
hat, läßt sich aufgrund zu geringer Auflösung schwer/unsicher sagen,
sieht aber irgendwie so aus.
Eigentlioch müsste der TO sich mal hinsetzen, und den Plan von dieser
Platine abzeichnen, damit man die nötigen Zusammenhänge ohne
Verrenkungen erkennen kann, und vor allem klären, wo der gelbe Draht
hingeht.

>Das ist die Platine mit dem Ein/Aus Schalter (SW1) und mit der
>Lautstärkenregelung. Habe leider keinen Schaltplan dazu gefunden :(.
>Kann man sagen ob sich hier die Standbyschaltung befindet?

Logisch, der bisherige Plan war ja auch schon der Falsche ...
Die platinen erzählen was von Everest Z-506 AMP, der Plan aber was von
A-6601 ...

[Valentin H. (valentin38315)]

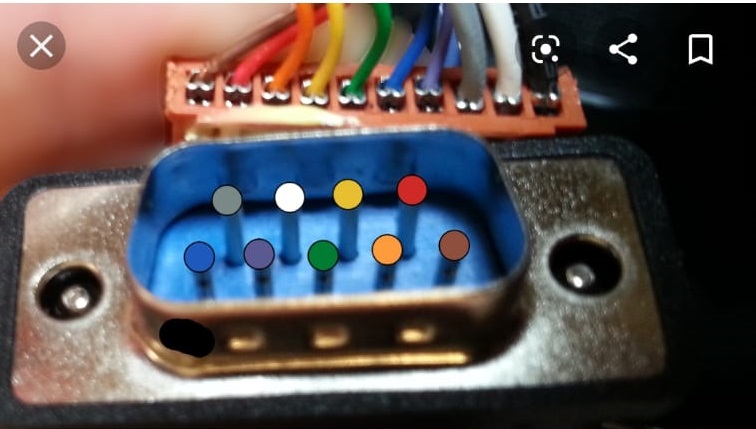

Das gelbe Kabel geht in einen 9 pin stecker auf den AMP. Der Schaltplan
müsste der richtige für die Platine sein.

[Schlaubischlumpf (Gast)]

Valentin H. schrieb:
> Der Schaltplan müsste der richtige für die Platine sein.

Jetzt geh doch bitte endlich woanders trollen.

[Matthias S. (Firma: matzetronics) (mschoeldgen)]

Valentin H. schrieb:
> Schaltplan_standby_platine.jpeg

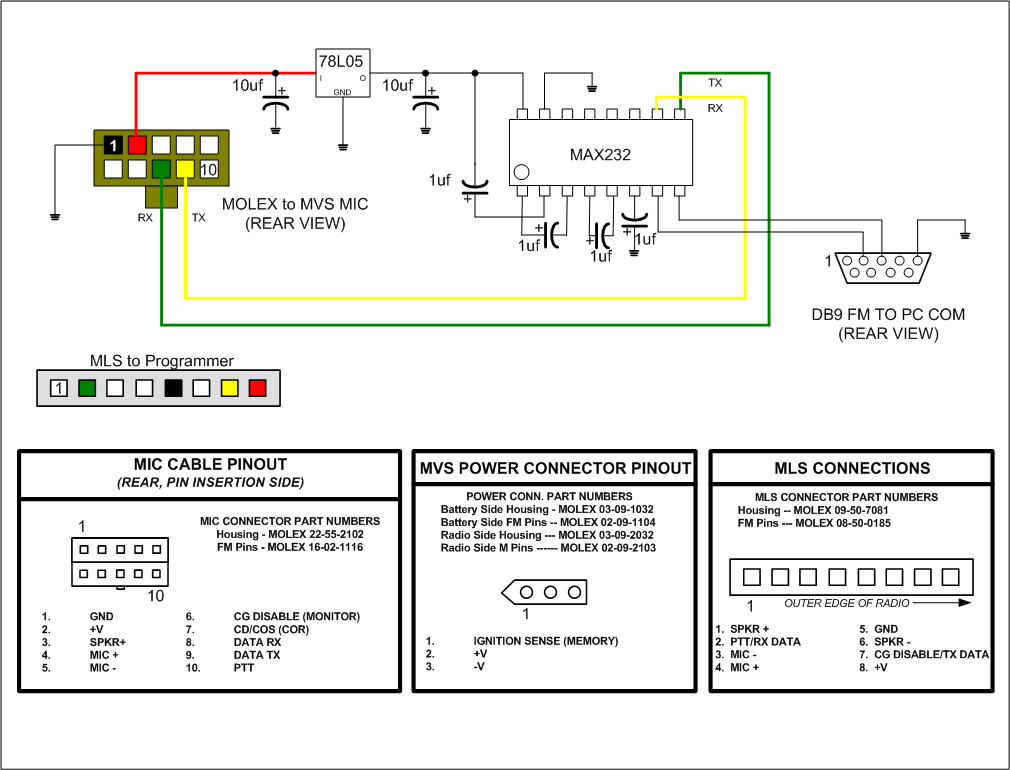

Das ist etwas völlig anderes! Hat überhaupt nix mit einer Aktivbox zu
tun, sondern ist ein Wandler für RS232 serielle Signale.
So wird das nichts. Wenn es dir nicht gelingt, die richtigen Pläne für
die Box aufzutreiben, sehe ich da keine Lösung.

[Peter D. (peda)]

Steht denn im Manual überhaupt was von einer 1h-Abschaltung drin oder
könnte das nicht einfach ein Defekt sein.
