[KiCad 5.1.4 Pcbnew]: gerade Leiterbahn (freier Winkel)?

Gast #5981193
Moin!

Zugegeben, ich bin neu bei KiCad. Früher habe ich Eagle benutzt,
doch suchte ich nach einem Plattformübergreifenen Programm (Win/Linux).

Ich habe eine "alte" Platine von Eagle nach KiCad importiert,
und alle Leiterbahnen gelöscht (Schaltplan). Nann neue Bauteile
hinzugefügt und eine neue Platine (PCB) daraus gemacht.

So weit so gut. Allerdings muß ich durch eine RJ45-Buchse routen, und
möchte für den idealen Abstand mit rigendwas um die 62° zwischen den
Pins routen.
Alle Beschränkungen in den Einstellungen habe ich schon weggeklickt, was
den Winkel angeht. Außerdem steht das Raster auf "feinstes", doch es
werden immer wieder Knicke in die Leiterbahn gemacht. Wie kann ich das
abstellen?
Ich möchte nur eine direkte, schräge Linie (Leiterbahn) zwischen zwei
Pads ziehen!

Gruß,
Stefan
Angehängte Dateien:
www.mikrocontroller.net/topic/341303
"KiCAD: Fragen zum ersten Layout"

"90°-Winkel kann man, soweit ich weiß, nicht vorgeben. Die Umschaltung
zwischen 45° und freiem Verlegen findest Du unter "Einstellungen" ->

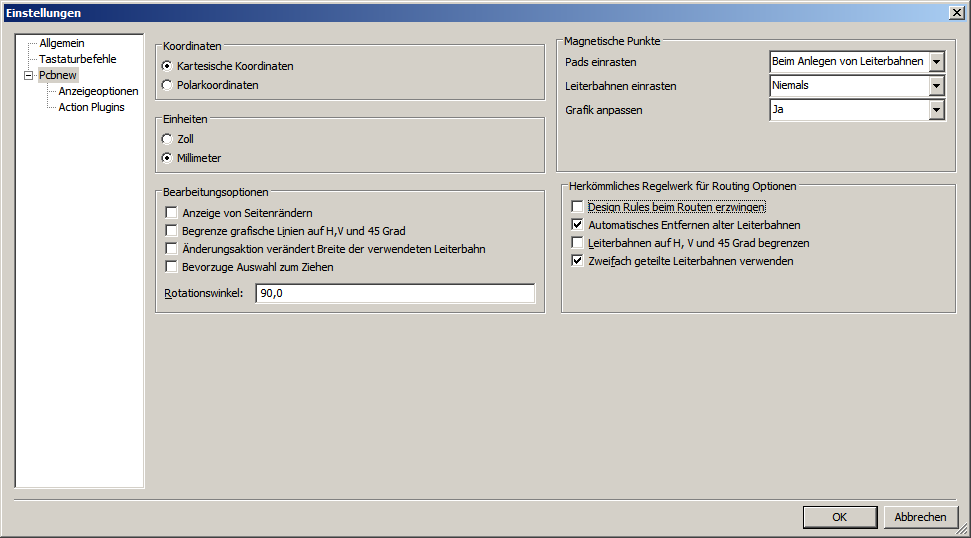

"Allgemein" -> "Leiterbahn auf 45° begrenzen". Gleichzeitig muß die
Option "Zweifach geteilte Leiterbahn verwenden" gesetzt sein, da sonst
jede 90°-Ecke in zwei 45°-Ecken aufgebrochen wird. Die Ausrichtung
selbst kann man mit "/" ändern."
Gast
Öhm, das scheint nicht zu funktionieren. "G" wählt die Umschaltung
zwischen 45° und frei, aber trotz der Einstellung im Anhang ändert sich
nichts.

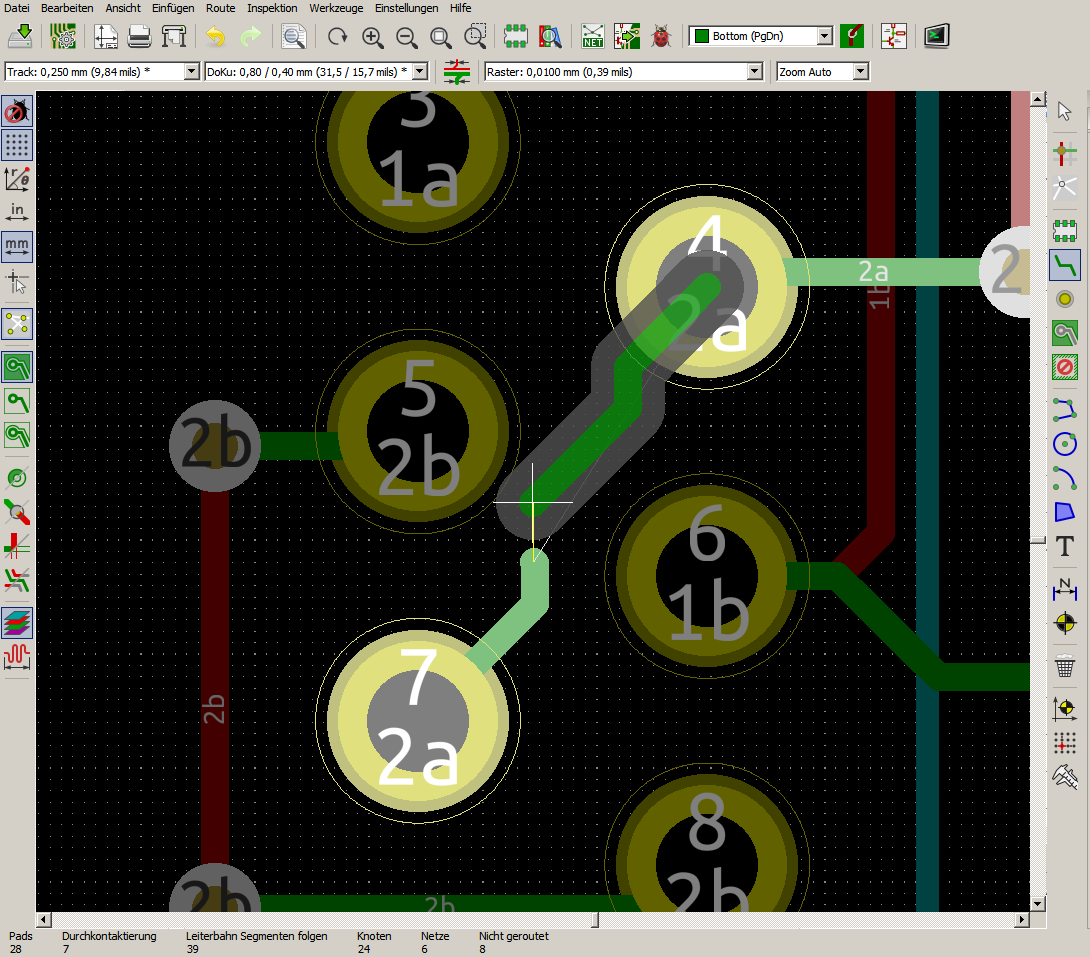

Die Vias "2b" sind einfach nur der Angewohnheit gefolgt, je
Platinenseite nur eine Richtung zu verwenden. Aber das Layout ist noch
in der Experimentierphase ;-)

Gruß,
Stefan
Angehängte Dateien:
Was geht: Leiterbahn zeichnen, markieren und drehen. Den Winkel kannst
Du dann frei einstellen (Unter: Preferences-> Preferences-> Rotation
Angle). Umständlich aber geht. Optimaler Winkel müsste in deinem Fall
ein vielfaches von 30° sein.



viel Erfolg
hauspapa
Gast
OK, das wäre auch eine Möglichkeit.

Was natürlich auch geht (nicht quick, aber dirty):
Leiterbahnen von beiden Seiten aus starten (bis zur kürzesten
Entfernung),
dann eine grafische Linie entlang der AirWire machen (auf ungenutzem
Layer),
Texteditor öffnen, Layer suchen und aus der "gr_line" ein "segment"
machen (also nur start und end übernehmen, der Rest aus "segment"
kopieren).
Damit spart man sich dann sogar die Winkeleingabe...

Ich hoffte aber auf eine "ordentliche" Lösung ;-)

Gruß,
Stefan
Gast
Tschuldigung, hatte die Antworten gleichzeitig gesehen, und nur die
letzte ausprobiert.

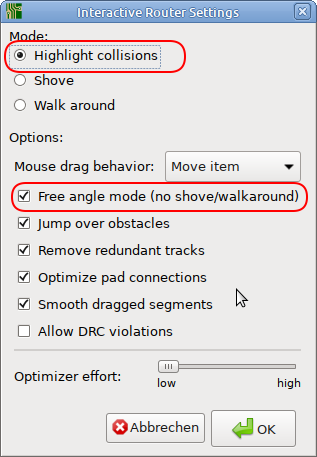

In der Tat, wenn der Router so eingestellt ist, funktioniert es auch mit
den AirWires.
Mal sehen, was ich in der Zukunft bevorzuge ;-)
