LTspice: Wie läßt sich die 74LS.lib einbinden?

[Frank H. (huettili)]

Hallo,

ich möchte eine Schaltung mit dem 74LS86 simulieren. Dazu lud ich von
der Homepage von Gunthard Kraus die Library 74LS.LIB herunter.
http://www.gunthard-kraus.de/Spice_Model_CD/Vendor%20List/Spice-Models-collection/
Es gibt darin einen Subcirquit 74LS86A.

Weil ich keine Symboldatei für diesen Baustein habe, kopierte ich die
74HCT86.ASY (die mit der 74HCT.LIB gut funktioniert) in die 74LS86A.ASY,
änderte in der neuen Datei den SYMATTR Value auf 74LS86A, und
.includierte in der ASC-Datei die 74LS.LIB .

Beim Simulieren kam dann die Meldung:

Trouble converting to curly brace notation:
 Mismatched single quotes in
  "ULS147DLY PINDLY (4,0,9) DPWR DGND  A B C D  IN1 IN2 IN3 IN4 IN5 IN6 IN7 IN8 IN9  A_O B_O C_O D_O  IO_LS  MNTYMXDLY={MNTYMXDLY} IO_LEVEL={IO_LEVEL}   BOOLEAN:  DATAHI = { IN9=={1 & IN8==}1 & IN7=={1 & IN6==}1 & IN5=={1 &  IN4==}1 & IN3=={1 & IN2==}1 & IN1=={1 }   PINDLY:  A_O B_O C_O D_O = {  CASE (  DATAHI, DELAY(-1,12NS,18NS),  TRN_HL, DELAY(-1,12NS,18NS),  TRN_LH, DELAY(-1,21NS,33NS),  DELAY(-1,21NS,33NS)  )  }"

Der betroffene Abschnitt gehört zum ".SUBCKT 74LS147"; ich fand dort
aber keine überflüssige geschweifte (öffnende oder schließende) Klammer
noch fehlte eine.

Dann warf ich einfach mal alle Single Quotes ( ' ) raus.
Danach war die obige Fehlermeldung verschwunden, dafür kommt jetzt

Fatal Error: Port(pin) count mismatch between the definition of subcircuit "74ls86a" and instance: "xu2"
The instance has fewer connection terminals than the definition.

Seltsam, das Symbol in 74LS86A.ASY sowie das Modell in 74LS.LIB haben je
3 Anschlüsse. In der 74HCT.LIB (auf die sich die ASY-Datei ursprünglich
bezog) hat das Modell 5 Anschlüsse.
Weil ich den Syntax der LIB-Dateien nur oberflächlich verstehe, wird
dieser Weg, der vor mir liegt, kein leichter sein.

Bevor ich jetzt noch weiter in der LIB-Datei herumpfusche - hat jemand
eine Symboldatei, die mit der 74LS.LIB funktioniert? Oder eine
74LS-Library, die mit dem LTspice-Symbol funktioniert)? Oder hat jemand
die 74LS.LIB auf andere Weise zum Laufen bekommen?

Gruß, Frank

[Helmut S. (helmuts)]

http://www.gunthard-kraus.de/Spice_Model_CD/Vendor%20List/Spice-Models-collection/
Diese Dateien sind für PSPICE. Die gehen mit keinem anderen
SPICE-Programm.

[Frank H. (huettili)]

Danke für die schnelle Antwort!
Gibt es denn eine 74LS-Library, die mit LTspice funktioniert?

[hinz (Gast)]

LTSpice hat auch Digitalfunktionen mitgeliefert, die musst du nur mit
Parametern für LSTTL füttern.

[Frank H. (huettili)]

Ein XOR-Symbol habe ich gefunden.
Wie gibt man da Parameter ein?

[Markus W. (dl8mby)]

Hallo Frank,

wollte es Dir auch gerade vorschlagen.

lib\sym\Digital\xor.asy
...
SYMATTR SpiceModel XOR
...

Markus

Trotzdem ist Deine Frage interessant.

Stimmt das Wirklich, dass PSpice Modelle
nicht ohne Weiteres in LTSpice übernommen
werden können.

Die genauere Erklärung würde mich als nicht
SPICE Experten interessieren.

@hinz

Vielleicht kannst Du hierzu noch was genaueres
sagen.

Markus.

[Helmut S. (helmuts)]

Frank H. schrieb:
> Ein XOR-Symbol habe ich gefunden.
> Wie gibt man da Parameter ein?

Die Default-Einstellung der Pegel der Logikelemente sind 0V und 1V und
die Schwelle liegt bei 0,5V. Diese Bauteile verhalten sich eher wie
CMOS-Bauteile. Unbenutzte Eingänge nicht beschalten!
Im Anhang sind ein paar Beispiele.

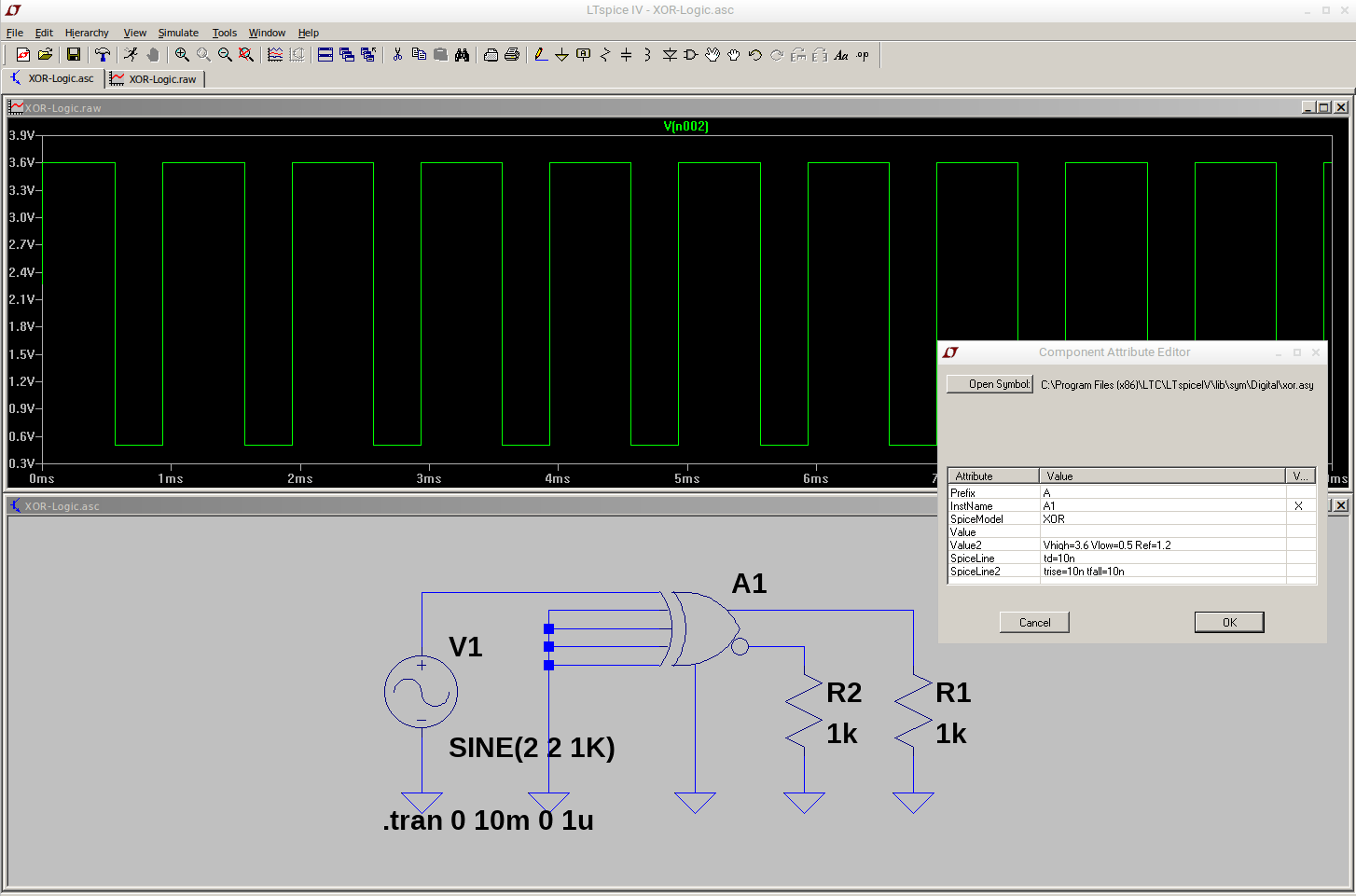

Rechtsklick auf das Symbol im Schaltplan. Ein Dialogfenster geht auf. In
die Zeilen Value2, SpiceLine und SpiceLine2 die Parameter eingeben. Es
dürfen  mehrere Parameter in diesen Zeilen sein.

Beispiel um ein bisschen TTL-ähnlich zu sein. "Ref" ist die
Schaltschwelle.

Vhigh=3.6
Vlow=0.5
Ref=1.2
td=10n
trise=10n
tfall=10n

[Frank H. (huettili)]

Ah, ich sehe gerade, Verzögerungszeiten sind auch drin, auch auf die kam
es mir an.
Vielen Dank!

[Markus W. (dl8mby)]

@ Helmut S.


Danke für diesen Hinweis, war mir bis dato auch nicht bekannt.

Markus

[hinz (Gast)]

Markus W. schrieb:
> Stimmt das Wirklich, dass PSpice Modelle
> nicht ohne Weiteres in LTSpice übernommen
> werden können.

Vieles geht, aber eben nicht alles. Zum einen gibts für PSpice wie auch
LTSpice verschlüsselte Modelle, die nur auf der jeweils vorgesehenen
Plattform laufen, zum anderen haben die beiden Varianten
unterschiedliche Erweiterungen gegenüber Spice erfahren.

[Markus W. (dl8mby)]

@hinz,

ja die Sache mit den verschlüsselten Modellen, habe ich gerade auch
gelesen.

Anbei einige Links, als Treffer von Tante-G. "PSpice convert LTSpice"

https://electronics.stackexchange.com/questions/397354/how-can-i-convert-pspice-model-into-ltspice-model

https://e2e.ti.com/support/tools/sim-hw-system-design/f/234/t/351072

https://forums.anandtech.com/threads/how-to-convert-ti-tlv271-spicemodel-to-run-in-ltspice.2238414/

https://forum.allaboutcircuits.com/threads/conversion-of-pspice-to-ltspice.103734/

Da wird auch das mit den verschlüsselten Modellen erwähnt.

Markus
