Suche Bluetooth Bezeichnung, Modell nicht bekannt

OP #6018212
Hallo Liebes Mikrocontroller.net.

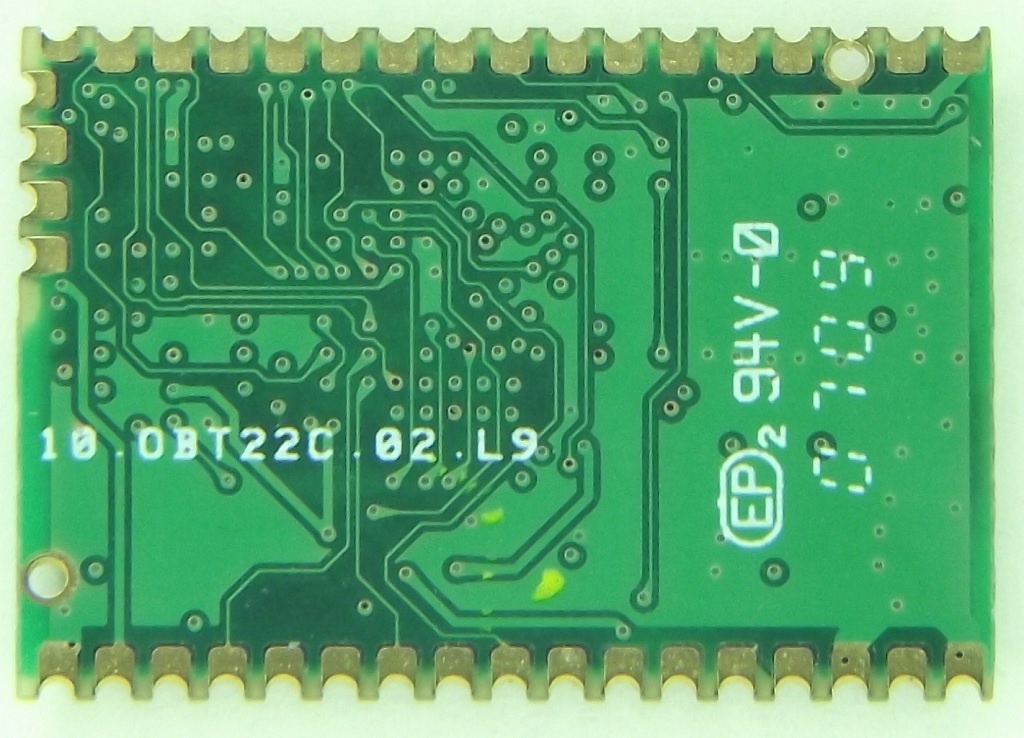

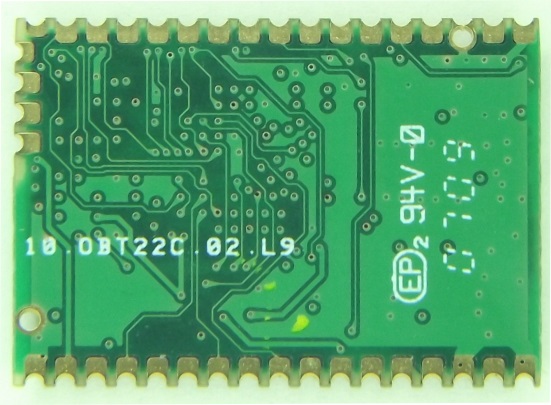

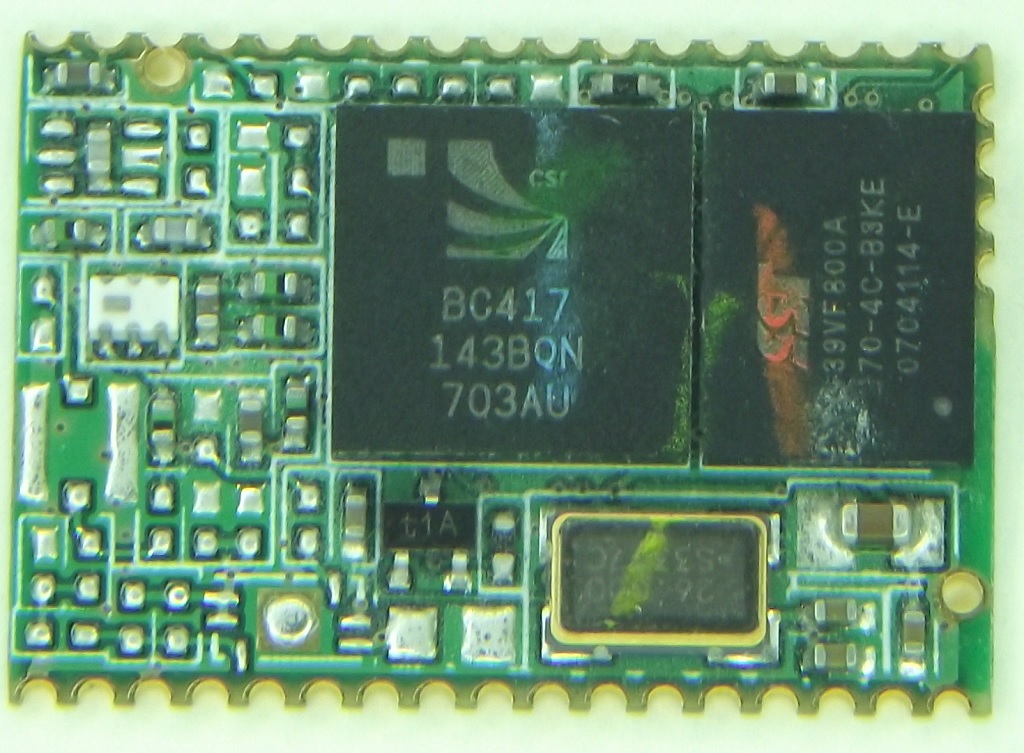

Ich suche die Modell bezeichnung von diesem Bluetooth-Modul im anhang.
Vielleicht kennt es jemand und kann mir da weiter helfen. Pinbelegung
würde mir auch sehr weiter helfen.


Vielen Dank
Angehängte Dateien:
Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Langsamer Modus Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Melden Danke
Gast
Sieht aus wie ein unvollständig bestückter Prototyp.

Es ist dem LM071 offenbar sehr ähnlich:
https://uk.farnell.com/lm-technologies/lm071/bluetooth-mod-v2-0-class-1/dp/1675411

Die gleichen Bauteile scheinen sich auch auf dem HC-05 und HC-06 Modul
zu befinden, nur anders angeordnet.

Aber wie das Ding nun letztendlich heißt hängt sicher hauptsächlich von
der Firmware ab. Die kann man auf dem Foto nicht sehen.
Antwort Zitieren Bearbeiten Löschen Melden Danke
OP
stefanus, danke für die schnelle Antwort.
Interessant, dann denke ich mal dass ich mit diesen unbekannten
Bluetooth-Module nichts anfangen kann.

Ich werde mir die Bluetooth-Module, die stefan frings vorschlägt,
besorgen.

Dann erstmal Herzlichen Dank.
Antwort Zitieren Bearbeiten Löschen Melden Danke
Gast
Karsten S. schrieb:
> dann denke ich mal dass ich mit diesen unbekannten
> Bluetooth-Module nichts anfangen kann.

Wenn du eins vorliegen hast, kannst du ja mal ausprobieren, auf welche
AT Befehle es reagiert. Vielleicht zeigt der AT&V Befehl einen
Firmware-Namen an.

Dazu müsste man natürlich herausfinden, welche Pins RxD und TxD sind,
was Dir vielleicht mit Hilfe eines Multimeters und dem Datenblatt des
Chips gelingt.
Antwort Zitieren Bearbeiten Löschen Melden Danke
