Hab ich den JTAG-Port richtig gerouted?

OP #6047601
Lesenswert?
• ▲
▼

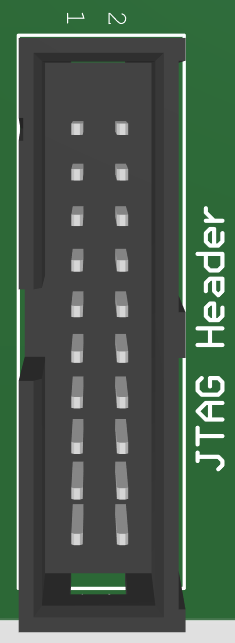

Ich bin gerade dabei, den JTAG-Port meines PCBs zu erstellen und wollte
nun einfach auf Nummer sicher gehen und hier nachfragen, ob ich das
richtig gemacht habe.

Ich habe mich an diesem Dokument orientiert (werde später auch den JLink
EDU zum Debuggen verwenden):

https://www.segger.com/products/debug-probes/j-link/technology/interface-description/

Da da nun keine Werte für Widerstände drinnstehen, hab ich 10kOhm
verwendet.

"It is recommended that this pin is pulled to a defined state on the
target board." hab ich als Pullup angeommen außer bei TCK. Ich hatte
mich da noch an einem 2. Dokument orientiert das finde ich aber leider
gerade nicht mehr :(

Sieht das so auf den ersten Blick korrekt aus?
