Bauteil identifizieren
von Jan (Gast)

Angehängte Dateien:
Lesenswert?
• ▲
▼

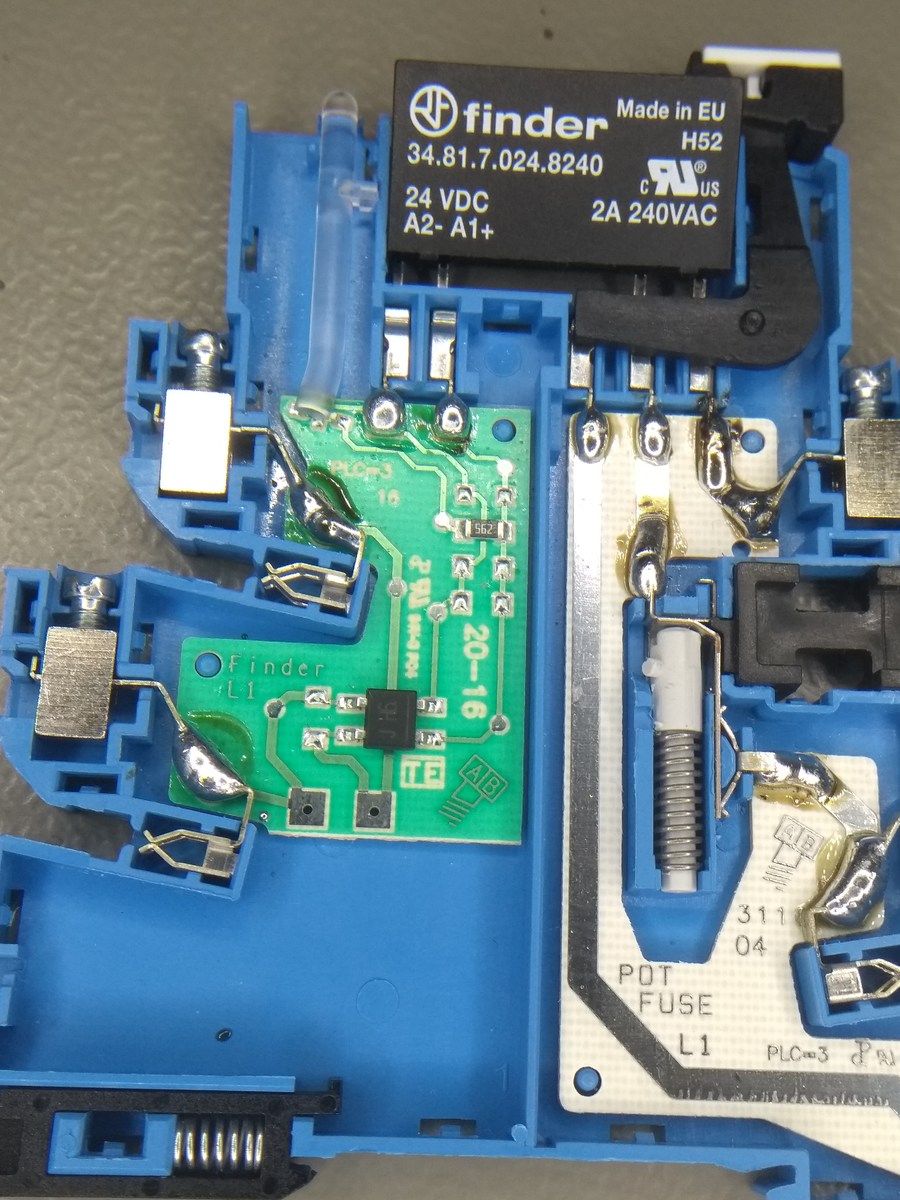

In einem Solid State Relais-Sockel steckt dies vierpolige SMD-Bauteil
mit der Bezeichnung "J H6" (H und 6 sehr dicht beieinander). Links ins
IC gehen die beiden 24 V Eingangs-Anschlüsse und rechts die beiden
Anschlüsse raus, die zur IR-Diode im SSD-Relais führen. Was ist das für
ein Bauteil? Irgendwo muß die Spannung für die IR-LED ja herkommen.

Beitrag melden Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Markierten Text zitieren Antwort Antwort mit Zitat
Re: Bauteil identifizieren
von Jens M. (schuchkleisser)

Lesenswert?
• ▲
▼
Das ist ein Brückengleichrichter.

Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat
Re: Bauteil identifizieren
von Christian M. (Gast)

Lesenswert?
• ▲
▼
Brückengleichrichter? Ist die Polung gegeben?

Gruss Chregu

Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat
Re: Bauteil identifizieren
von Jan (Gast)

Lesenswert?
• ▲
▼
Jens M. schrieb:
> Das ist ein Brückengleichrichter.

Klar! So einfach kann es sein. Die Polung ist zwar eigentlich festgelegt
aber eine Messung bestätigt es. Danke.
