[S] Schaltplan / Manual für Mini-Scope BALLANTINE 1022a

[Marek N. (Gast)]

Moin und Frohes Neues!

Bis vor Kurzem hielt ich es nur für einen Likör, aber dann ist mir

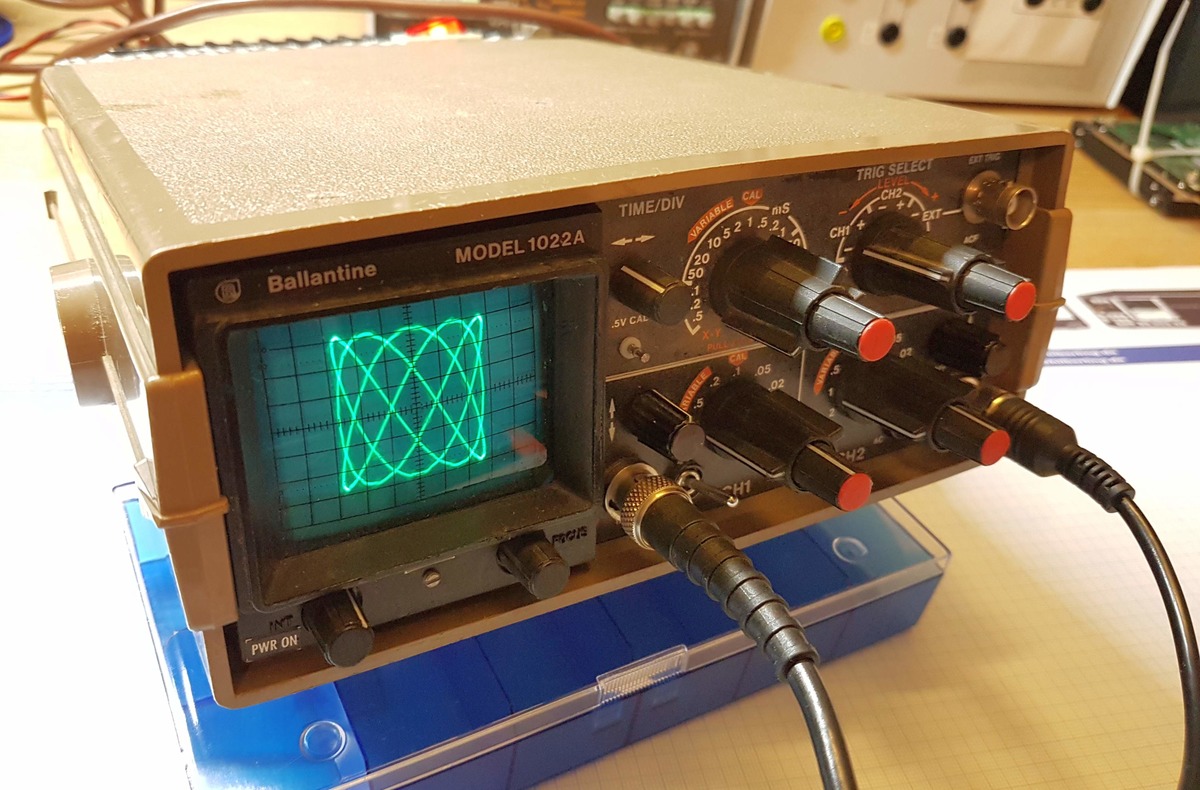

dieses Scöpchen zugelaufen: Ein Ballantine Model 1022a.

Leider finde ich keine Infos darüber, außer einer Werbe-Anzeige in einer
italienischen Elektor von 1979.

Zum Glück funktioniert alles, aber ich würde gerne die Steckerbelegung
der 5-poligen DIN?)-Buchse für die Stromversorgung wissen, und was "ACF"
beim Trigger bedeutet.

Versorgung über Akku-Betrieb von 10 bis 22 V möglich. Der Vorbesitzer
hat hinten ein selbstgebautes Netzteil mit Ringkerntrafo und L200-Regler
(was finden alle bloß daran?) drangeflanscht und M4-Schrauben in die
UNC-Gewinde gewürgt :-(
Die Beschriftung löst sich auch schon leicht auf der Frontplatte.

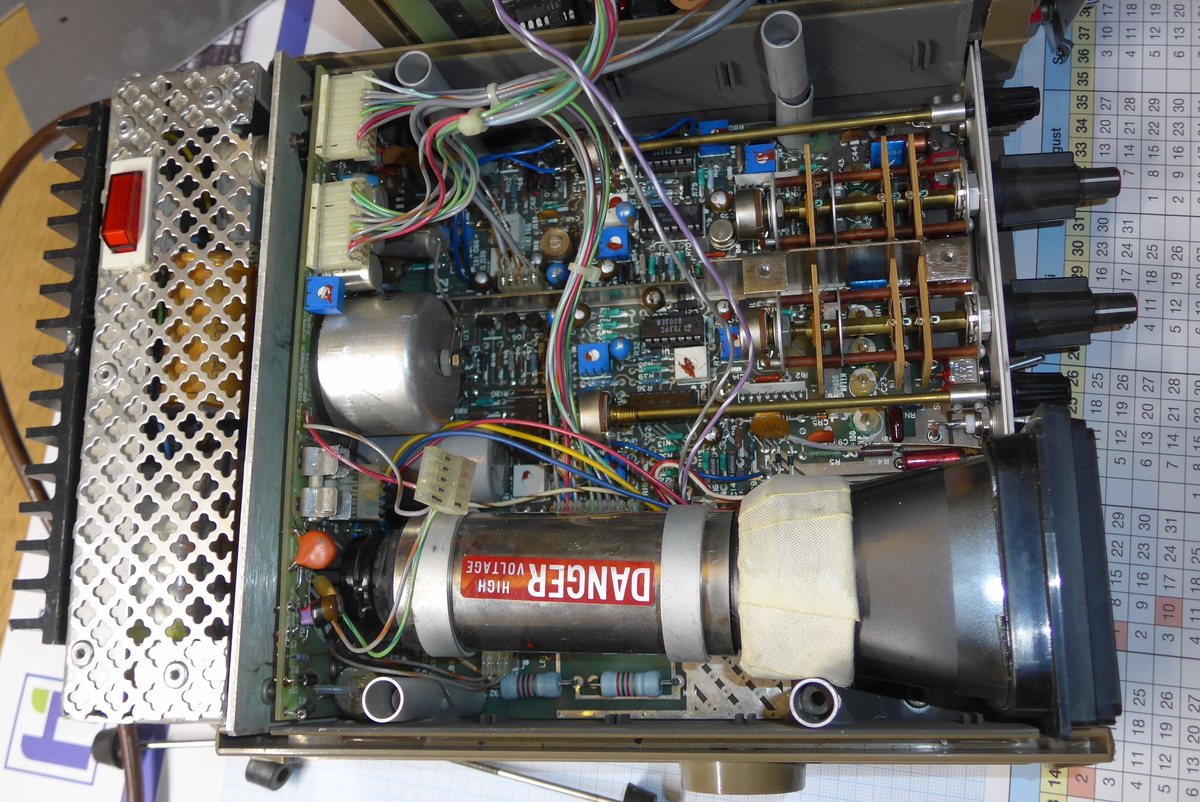

Innen drinne sind jede Menge blaue Tantals.

Immerhin Metallkupplungen für die Potis, das gabs nicht mal bei Hameg
durchgängig. Sonst hat es alles, was auch ein goßes Scope hat: 2 Kanal
mit Chopper/Alternierend (automatisch umgeschaltet), XY-Betrieb und
sogar ne echte Rechteck-Röhre. Ich bin begeistert!

Die Stromaufnahme beträgt bei 12 V rund 1,1 A und ca. 700 mA bei 20 V.
Bei Gelegenheit wollte ich hinten eine Trägerplatte ranflanschen für nen
4S LiPo oder 10...12 AA-Eneloops.

Hat jemand weitere Unterlagen zu dem Gerät?

Beste Grüße, Marek

[hinz (Gast)]

http://www.ballantinelabs.com/contact

[Crazy Harry (crazy_h)]

Wie groß ist das?

[Marek N. (Gast)]

Crazy H. schrieb:
> Wie groß ist das?

B = 210 mm
T = 220 mm
H = 90 mm
Die CRT hat eine Diagnonale von 70 mm.

[Norbert (Gast)]

Falls es noch jemand interessiert, ich habe beim Ausmisten ein Manual
für die Ballantine 1020 Serie inkl. Schaltpläne gefunden (etwas mehr als
200 Seiten stark, für 1021, 1022 und 1024). Bei Bedarf kann ich das
abfotografieren und hier hochladen. Aus den Beiträgen konnte ich
entnehmen, dass vom Hersteller keine Unterstützung zu erwarten ist,
daher kann dies von Seiten des Urheberrechts auch kein Problem mehr
darstellen (da gibt es, soviel ich weiß, eine entsprechende Regelung).

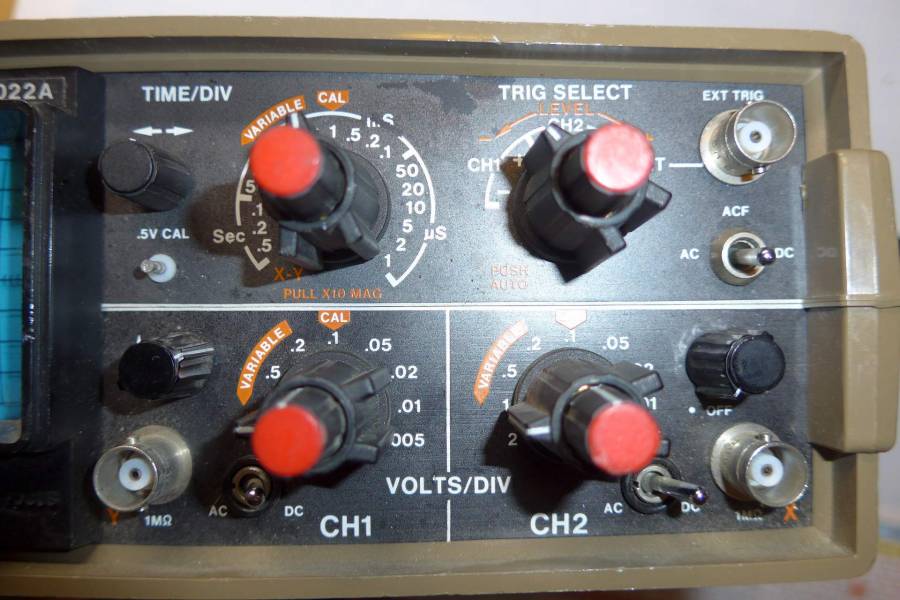

Zur Frage, was das Trigger Coupling "ACF" bedeutet, sagt das Manual,
dass hier ein Hochpassfilter vorgeschaltet wird, welches Frequenzen
unter 5kHz stark abschwächt, man kann somit auf höherfrequente Signale
triggern.

Liebe Grüße an das Forum
