[S] Schaltplan Zentro Netzteil Typ 2452

Gast #6123755
Ich suche einen Schaltplan zum Zentro Netzteil Typ 2452.

Das Netzteil hat 2x0-30V/1A= 5V/5A= und 0-42V~, Baujahr weiß ich nicht,
jedenfalls noch 220V.

Gestern habe ich den Schaltplan bei Zentro angefragt und wurde mit einem
kurzen unpersönlichen Satz ohne weitere Begründung eiskalt abgewiesen.
Habe jetzt nochmal nachgefragt woran es liegt. Denn der Seriennummer
nach wurden von meinem Gerät nicht gerade wenige gebaut.

Vielleicht gibt's von dem Ding ja auch nur Handkritzeleien mit
Kafferändern drauf, wie bei meinem früheren Arbeitgeber. Oder es ist die
Folge der Übernahme durch MLS Lanny in 2017.

Ich habe von dem Netzteil 3 Stück und will eins für einen speziellen
Anwendungsfall modifizieren. Um präziser zu werden, brauchen die 5V eine
regelbare Strombegrenzung. Mit Schaltbild sicher kein Hexenwerk.
Ansonsten bleibt mir nur Reverse engineering.
Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Langsamer Modus Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Melden Danke
Gast
Armin X. schrieb:
> Bei 5V fest kann es gut sein, dass der Kühlkörper gerade so ausreichend
> ist.
> Wenn das Gerät abregelt aber zu heiß wird.

Das hatte ich gar nicht bedacht. Sollte aber funktionieren, wenn ich
nicht gleichzeitig die anderen Ausgänge nutze. Außerdem hat das
Netzgerät eine Übertemperaturabschaltung und wenn die Strombegrenzung
reingeht, schalte ich eh ab, da dann was mit dem Prüfling nicht stimmt.
Momentan behelfe ich mir halt mit einer Feinsicherung in der Leitung.

Nach nochmaliger Nachfrage, habe ich nun gar keine Antwort mehr vom
Hersteller bekommen. Dann werde ich mich mal ans Zerlegen machen und
einen Schaltplan zeichnen.
Antwort Zitieren Bearbeiten Löschen Melden Danke
Gast

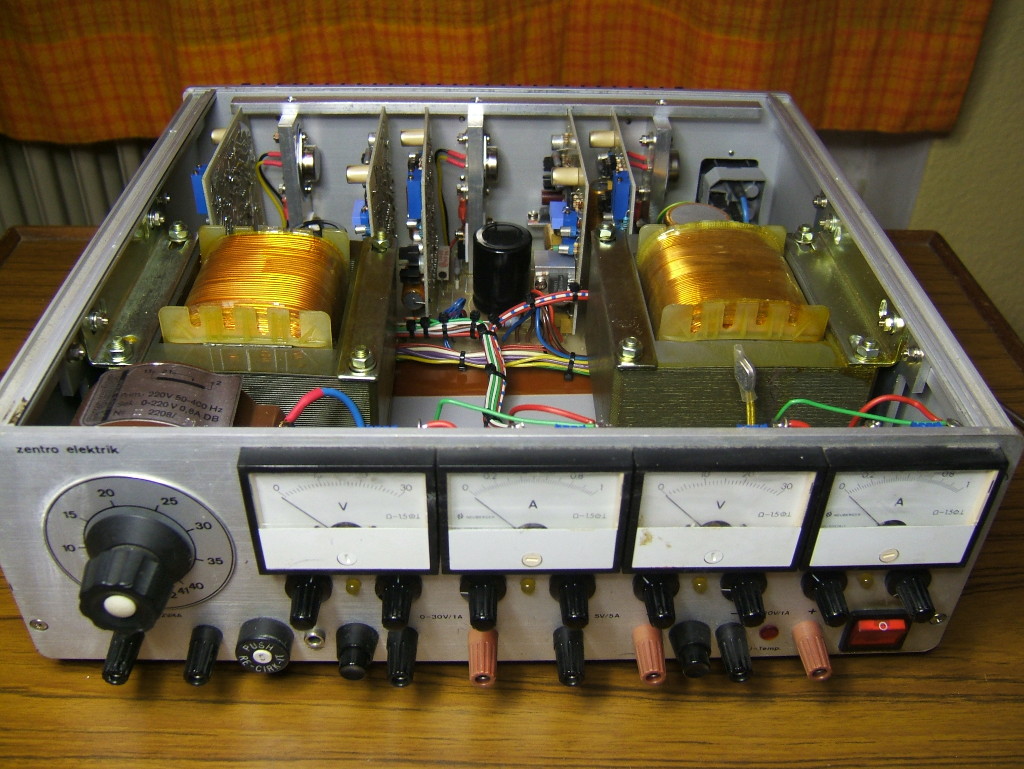

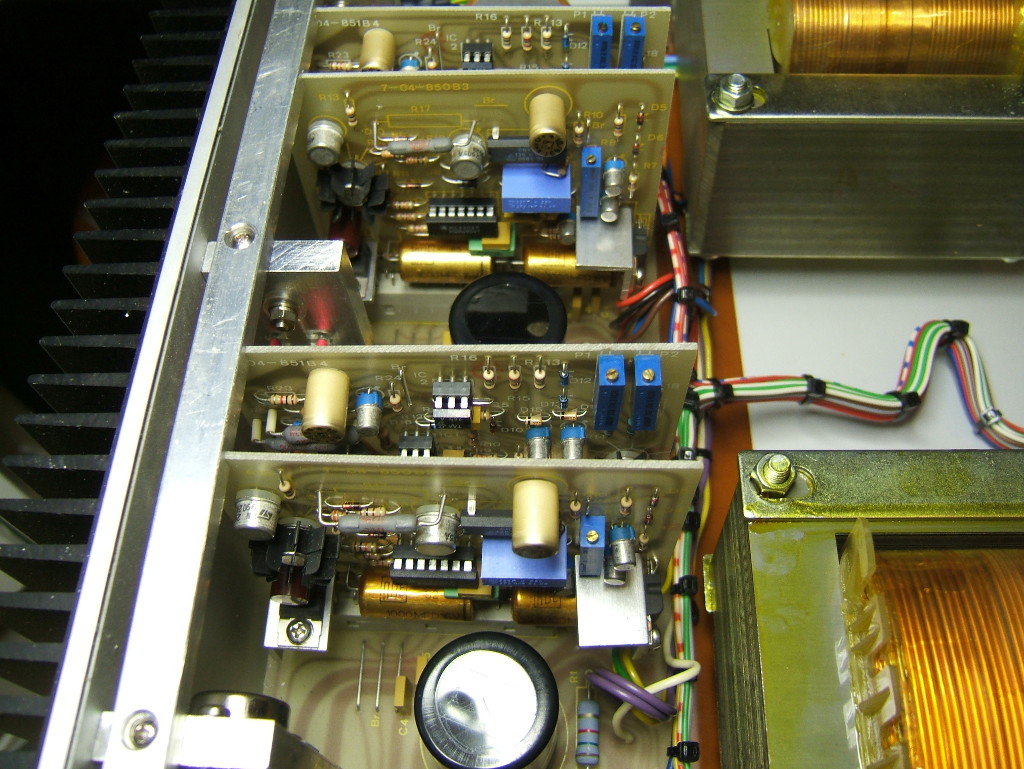

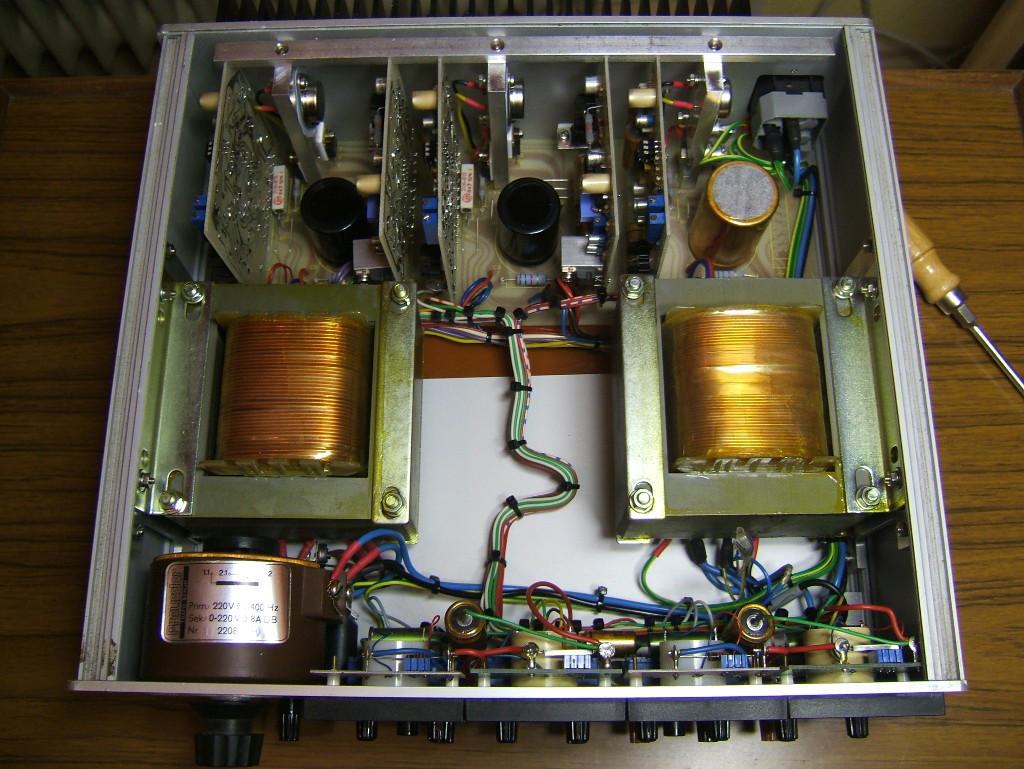

Hier sind Bilder die ich letztens auf die Schnelle gemacht habe. Sind
leider nicht so viele Details erkennbar. Bessere kann ich bei Bedarf
morgen machen.

Ich denke es sollte kein großes Ding sein, davon einen Schaltplan zu
zeichnen. Die Platinen sind ja noch nicht mal doppelseitig. Leider ist
jetzt was dazwischen gekommen und ich habe erst wieder in einigen Wochen
die nötige Ruhe dazu.

Über die Forumssuche hatte ich einen interessanten Thread gefunden, aber
mein Netzteil scheint anders aufgebaut.
Antwort Zitieren Bearbeiten Löschen Melden Danke
