Datenblatt für IC

Thomas Gast 03.02.2020 16:04 #6130908

Lesenswert?

•

Hallo zusammen,

ich bin auf der Suche nach dem Datenblatt für den Chip, den ich euch in
den Anhang gepackt habe.
Er hat 16 Pins und auf dem Chip steht folgendes drauf:
F0N
01 05
uG120

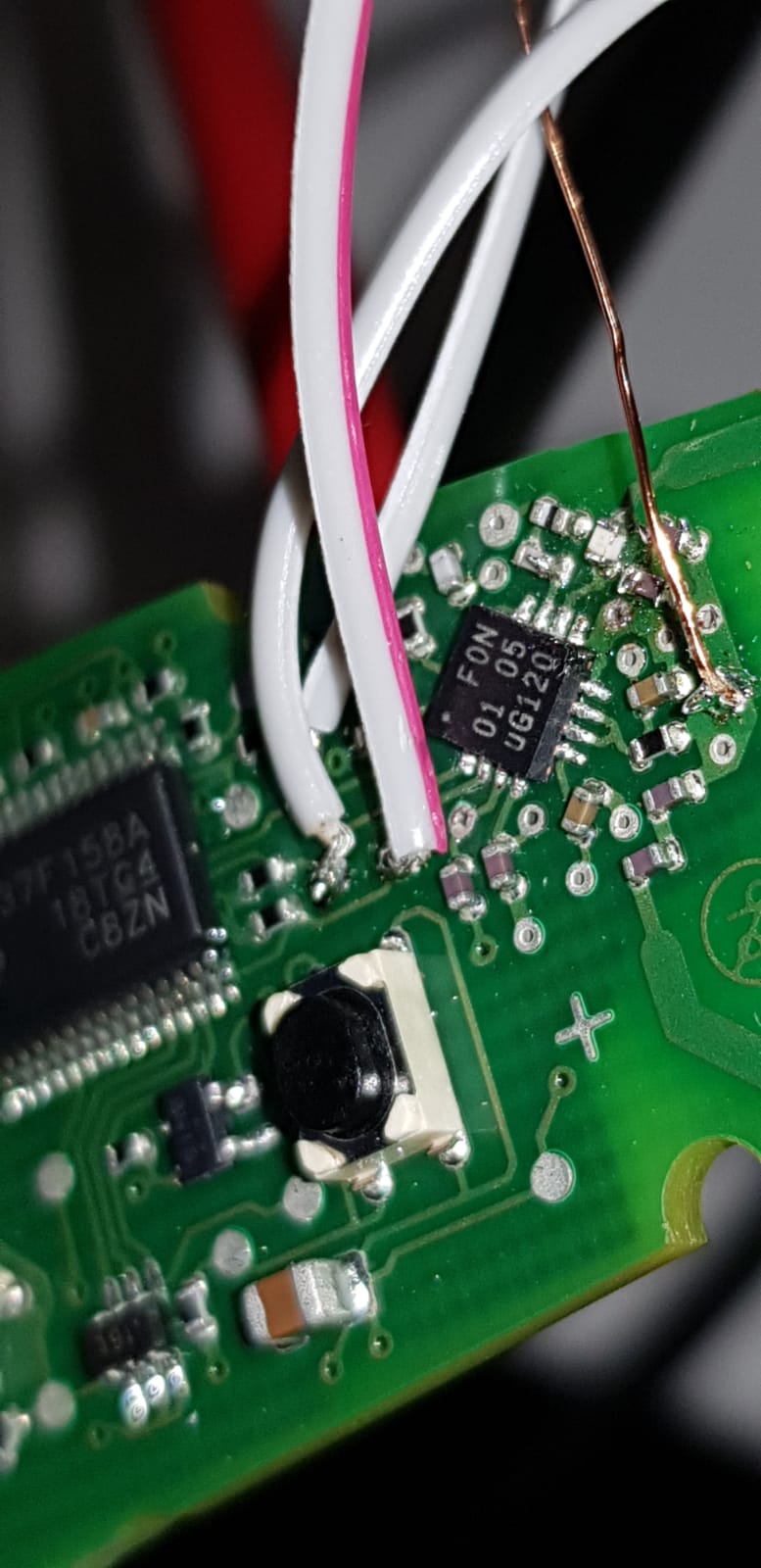

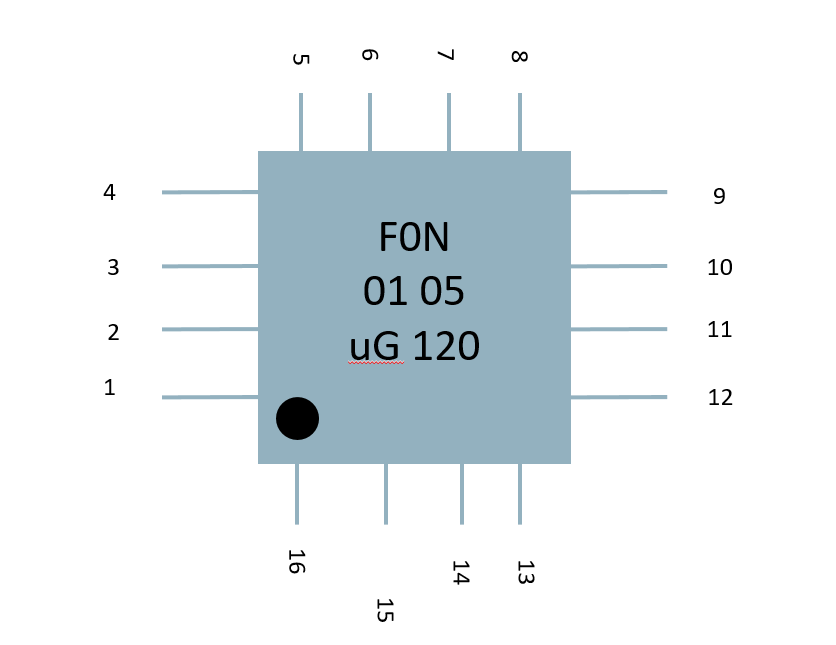

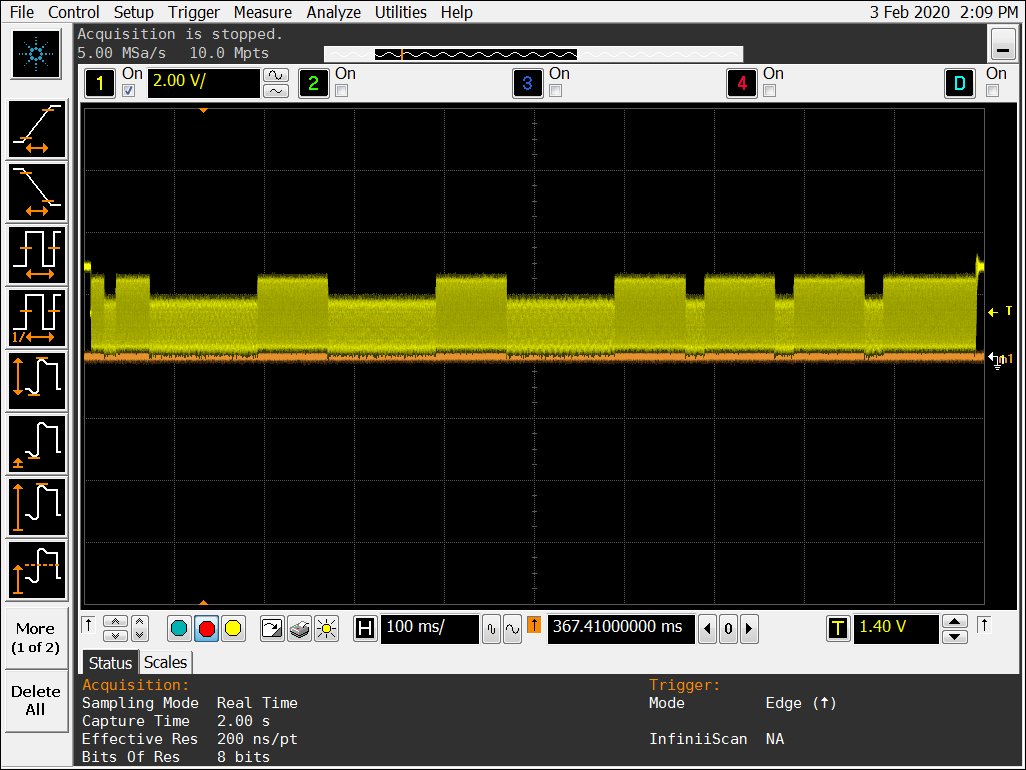

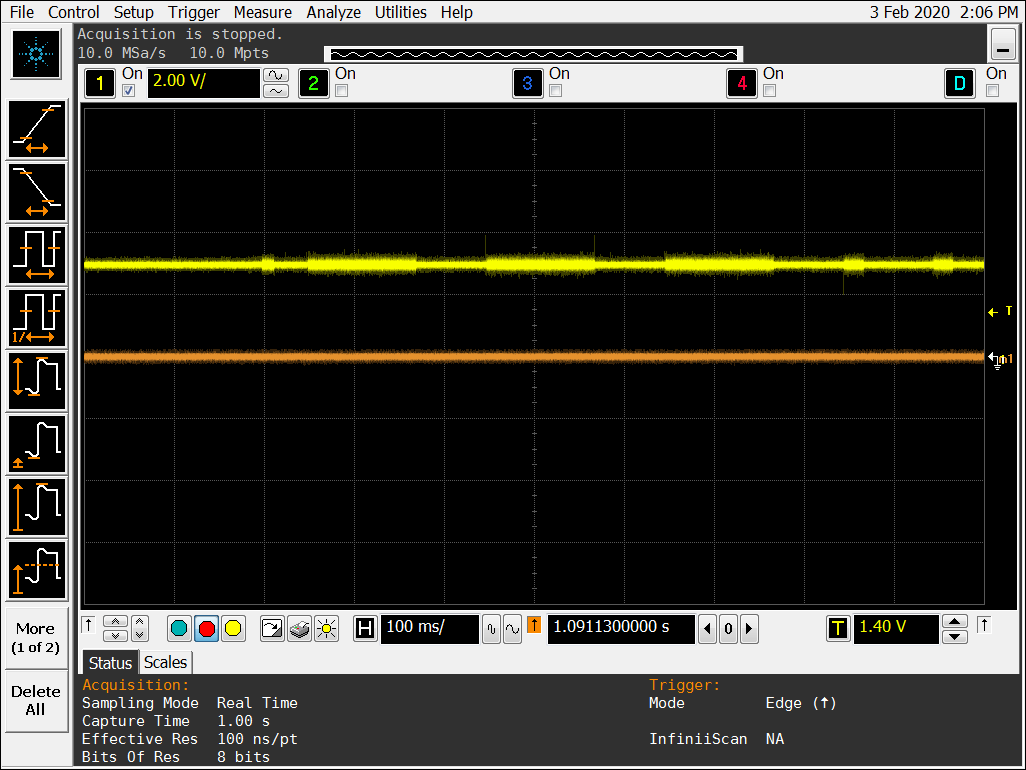

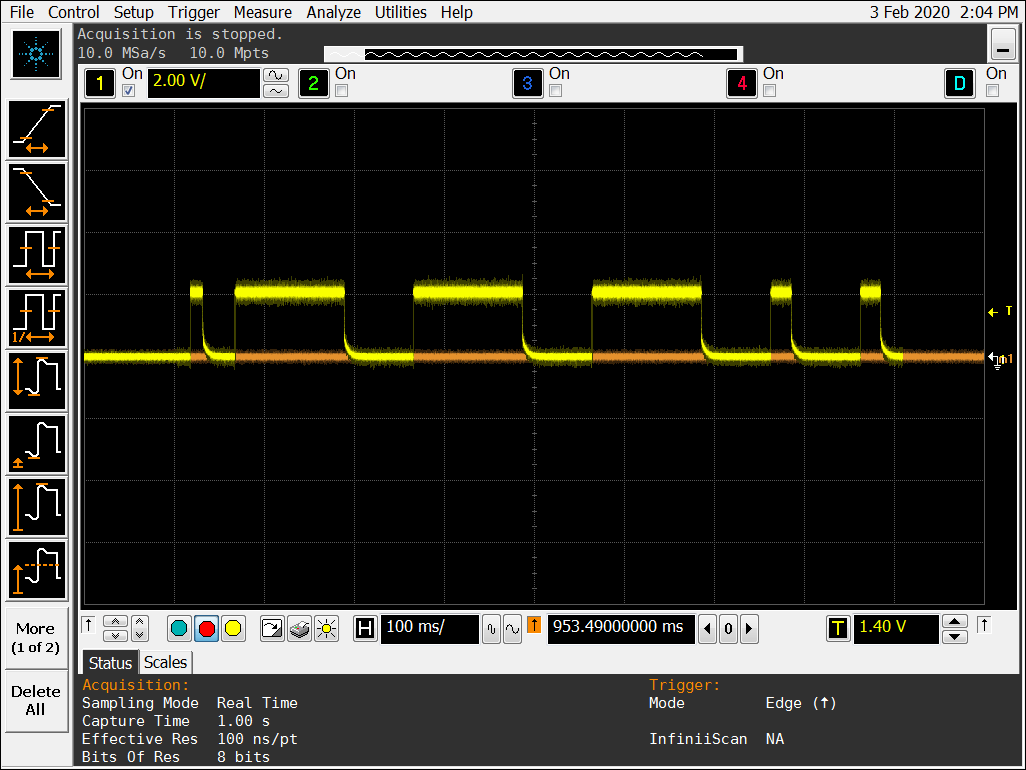

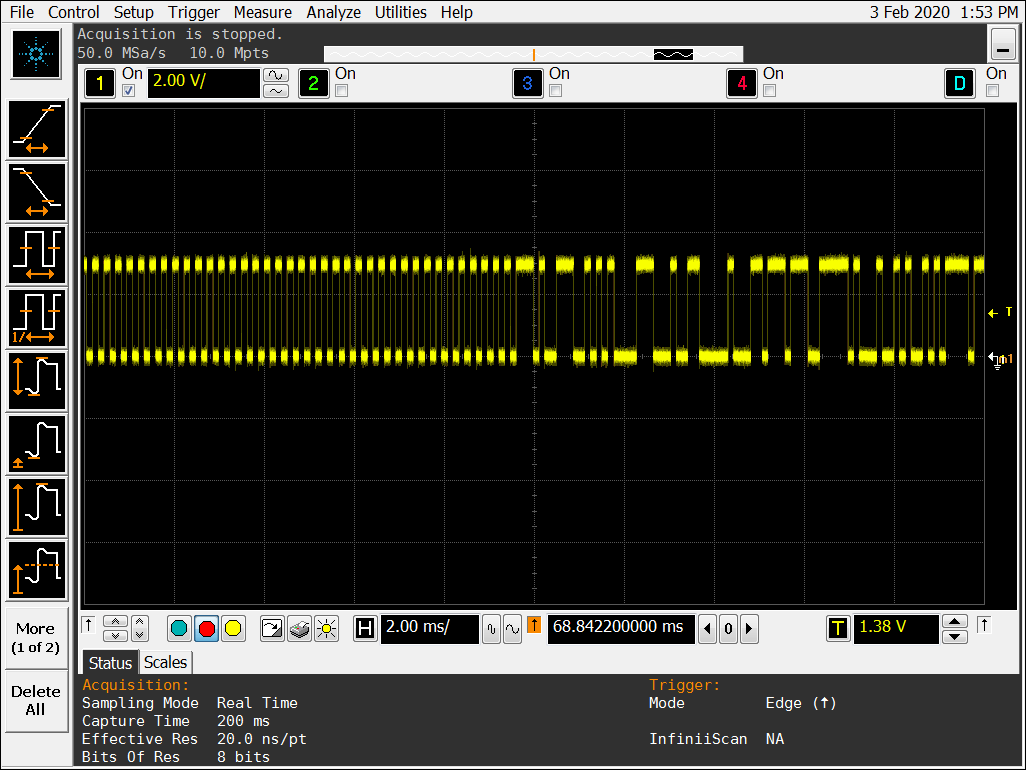

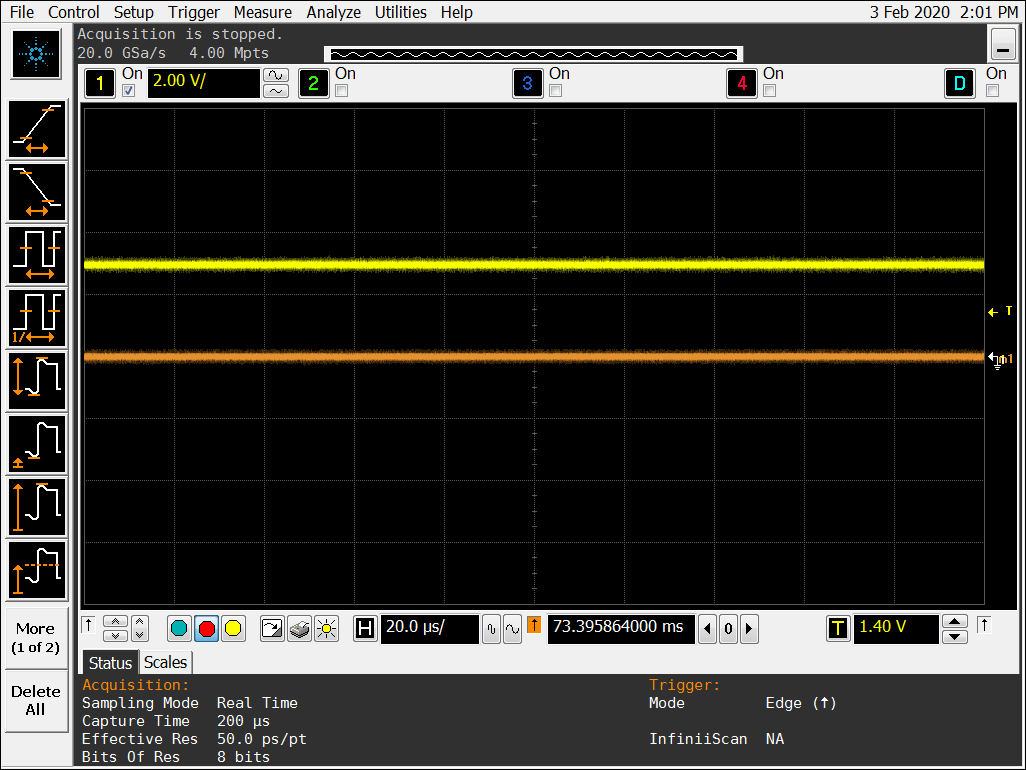

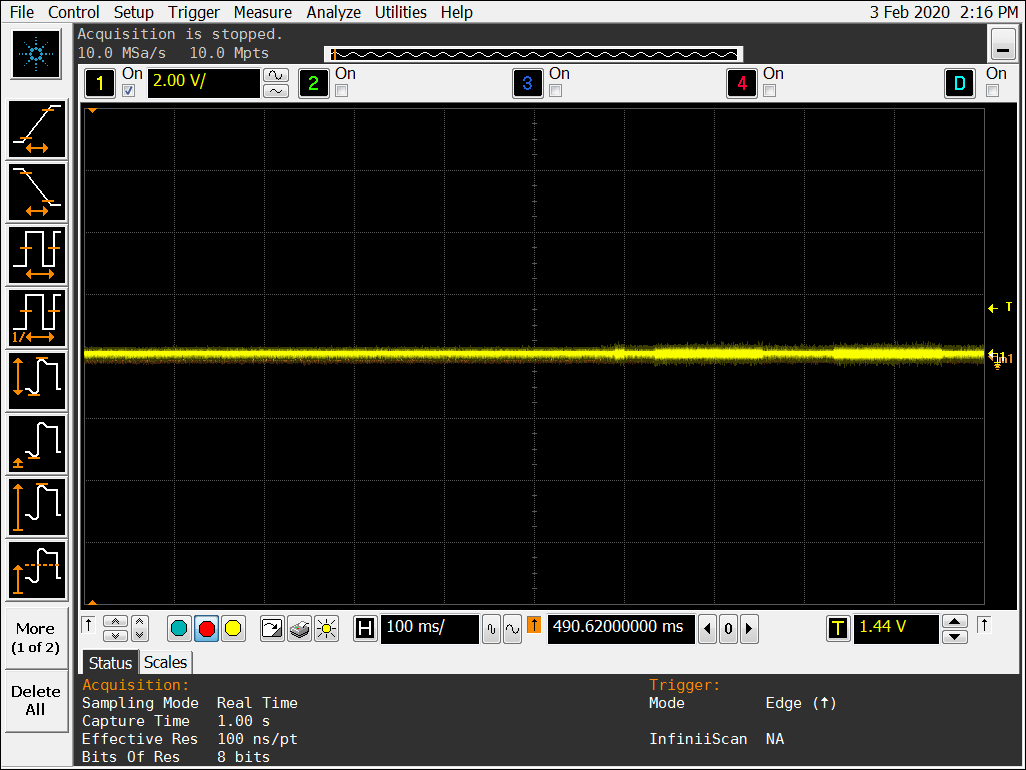

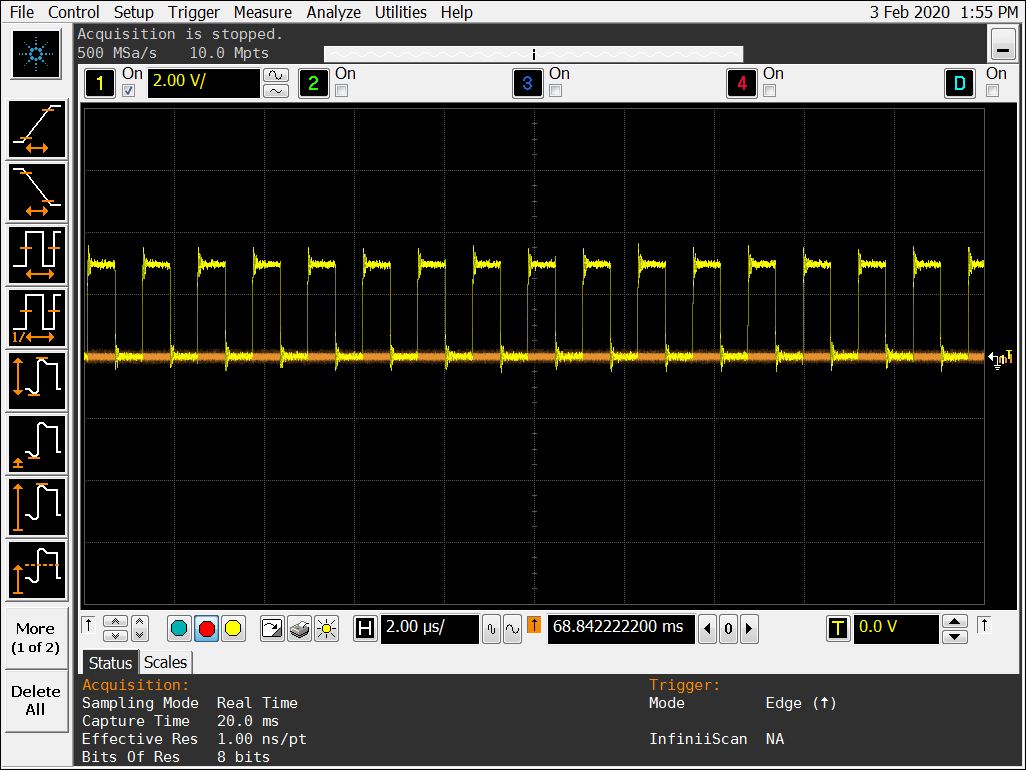

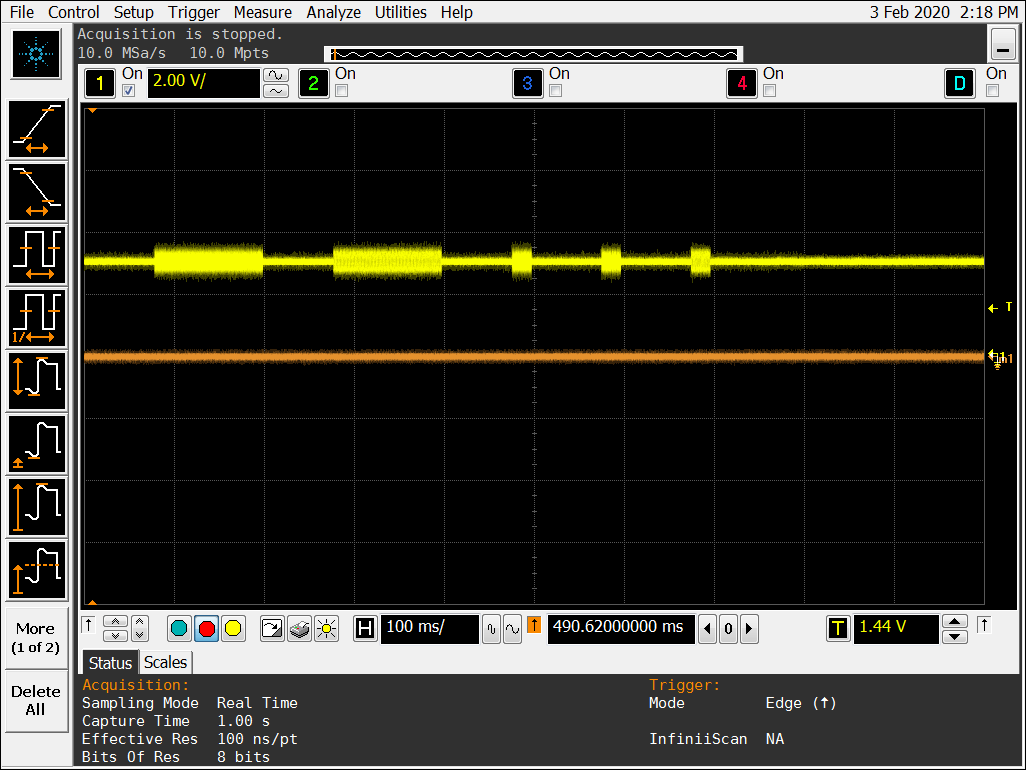

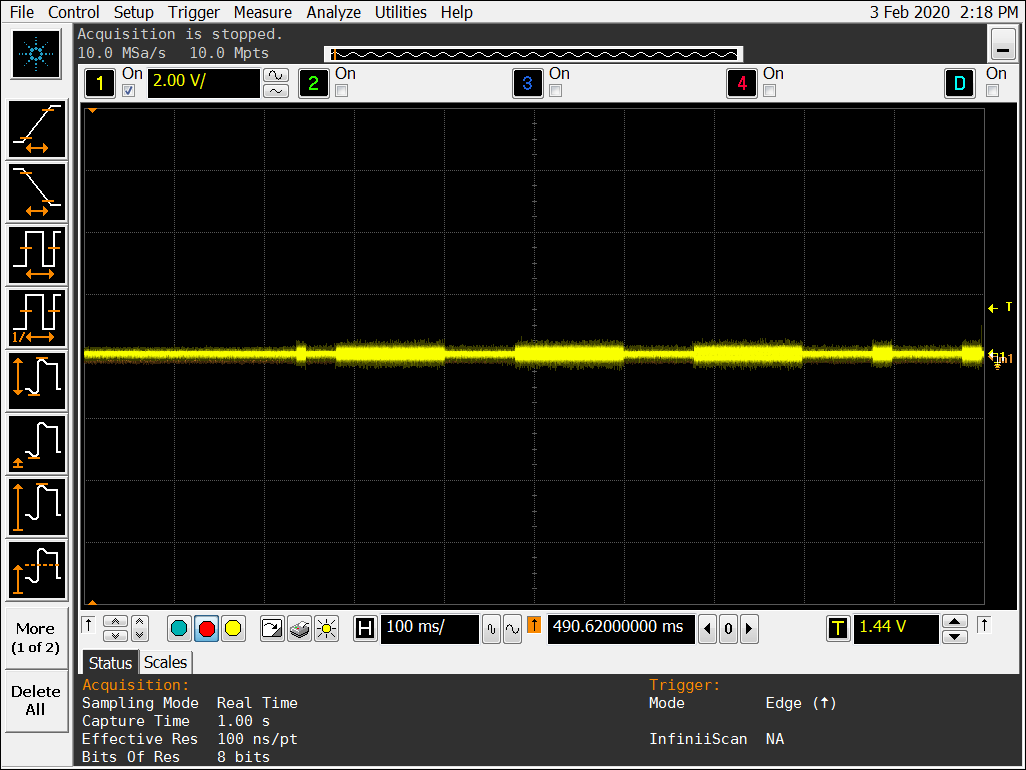

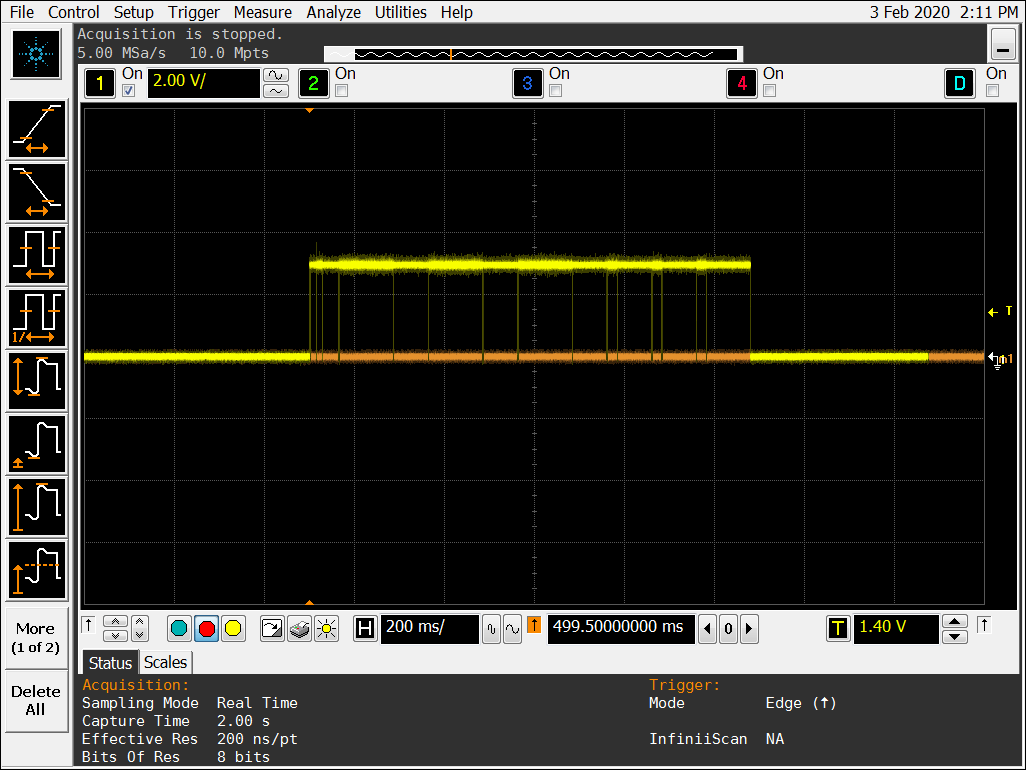

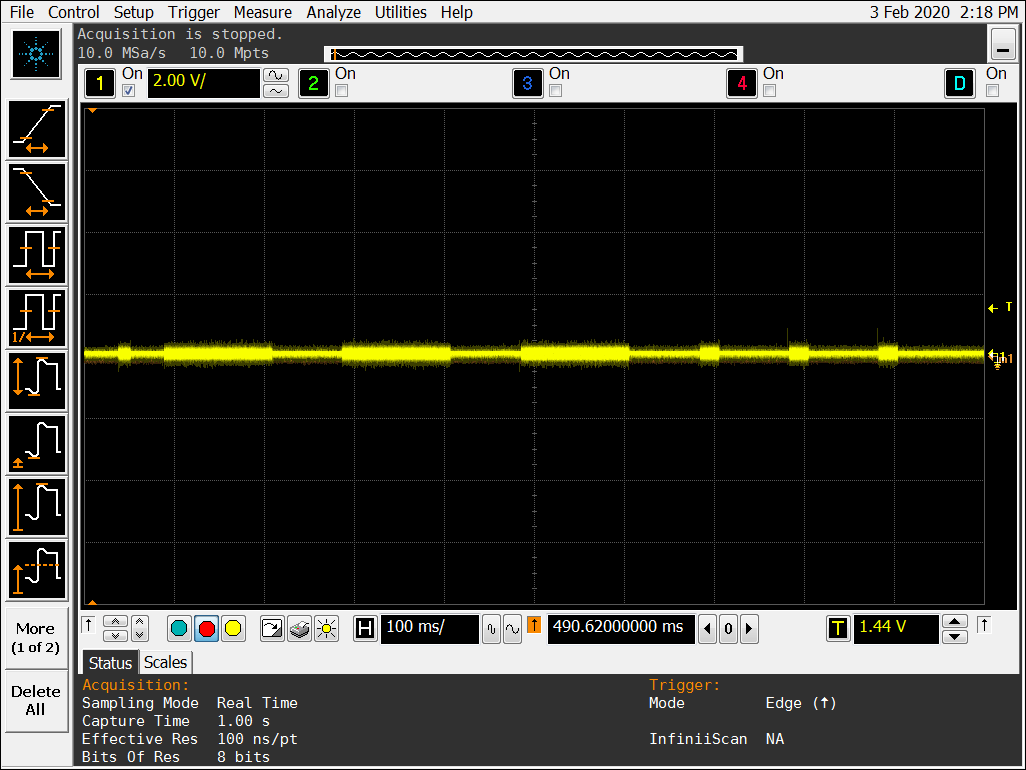

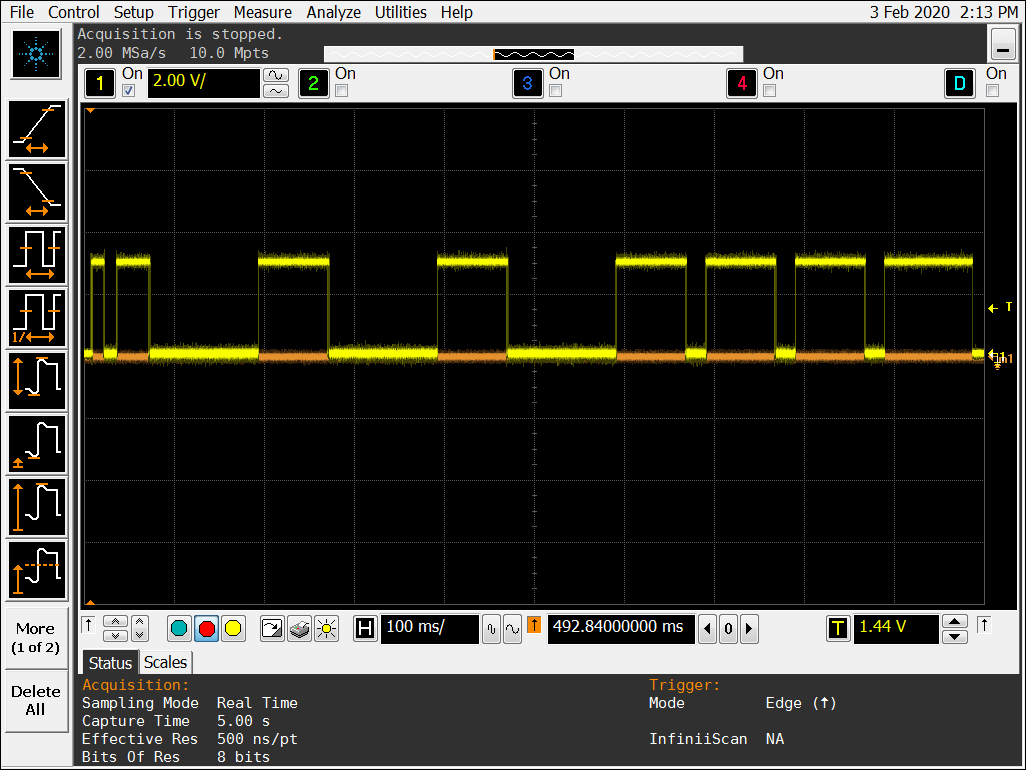

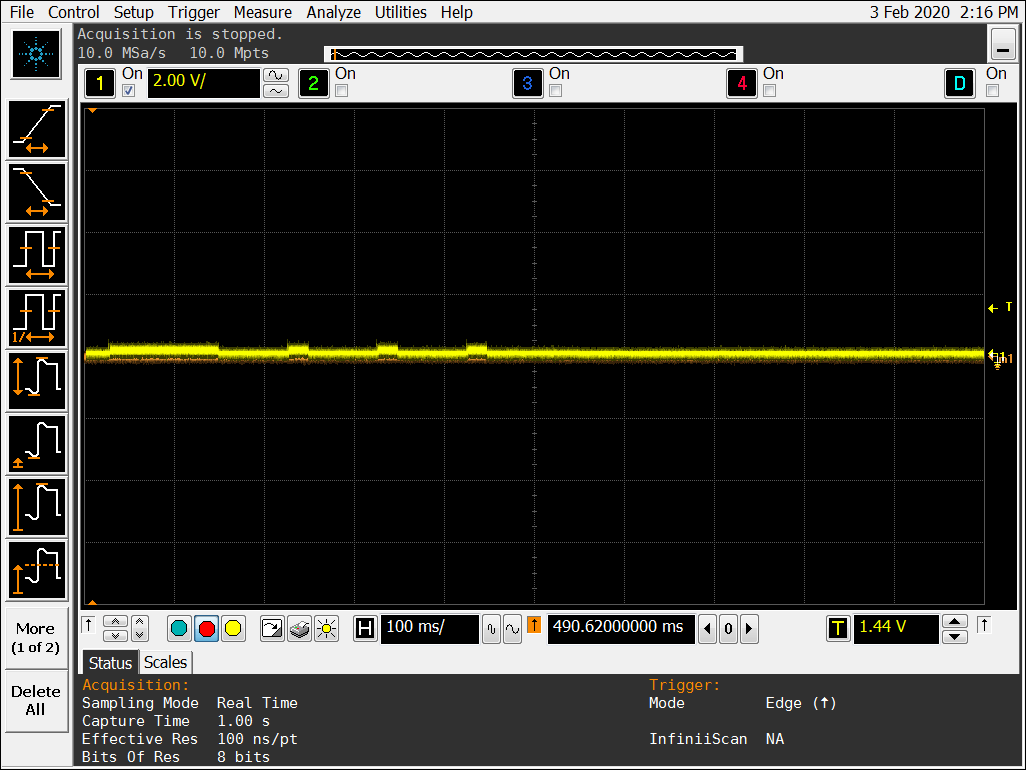

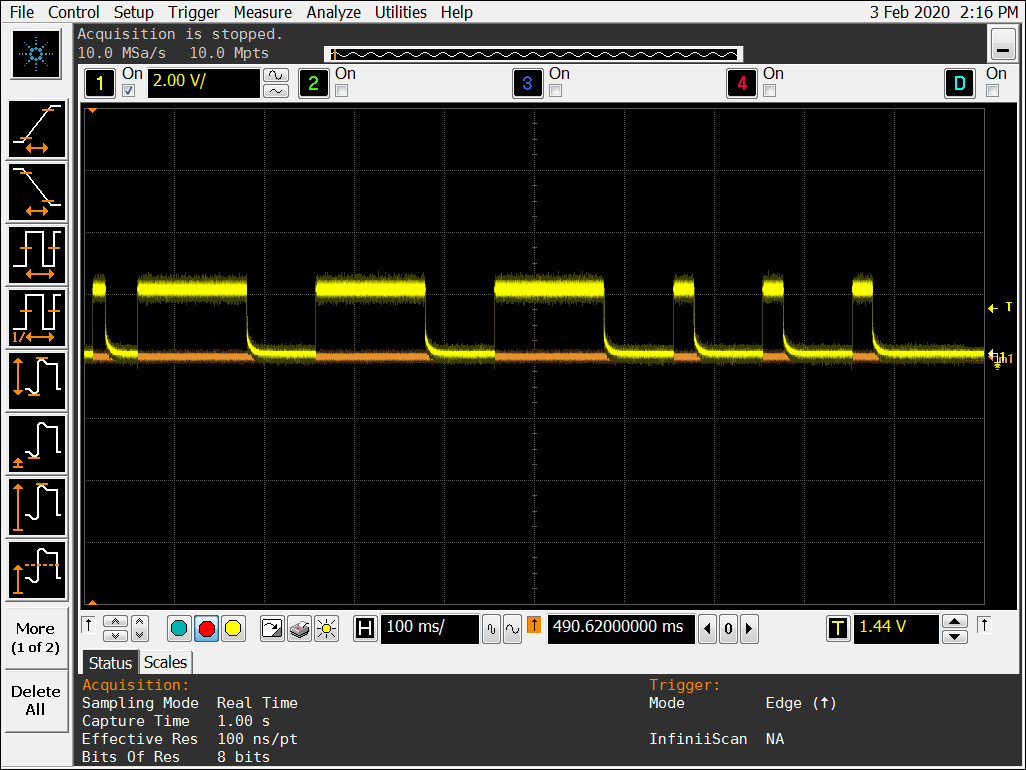

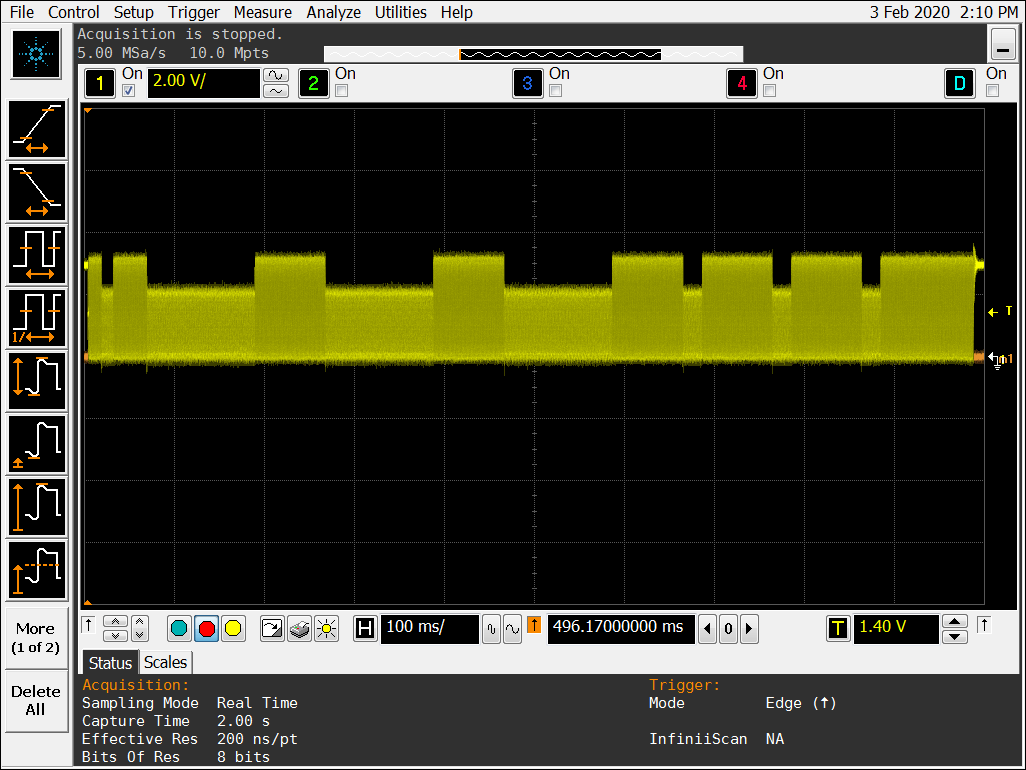

Wir haben bereits alle Pins gemessen, die entsprechenden Aufnahme findet
ihr im Anhang zusammen mit einer schematischen Darstellung.

Die Platine gehört zu meinem Autoschlüssel.

Leider habe ich über googeln keine Informationen zu dem Chip gefunden.
Hat jemand von euch eine Idee?

Viele Grüße
Thomas

Angehängte Dateien:


Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Beitrag melden

Meggl Gast 03.02.2020 16:37 #6130929

Lesenswert?

•

▲
▼

Gips net einzeln. Neuen Schlüssel kaufen und auf Dein Auto programmieren
lassen.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

hinz Gast 03.02.2020 16:41 #6130936

Lesenswert?

•

▲
▼

Das wird natürlich ein UHF-Transmitter sein. Gibts denn auf dem
zugehörigen µC einen Datecode?

Antwort Zitieren Bearbeiten Löschen Beitrag melden

hinz Gast 03.02.2020 16:50 #6130940

Lesenswert?

•

▲
▼

Dem Marking nach wird der von NXP sein.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Thomas Gast 04.02.2020 08:01 #6131538

Lesenswert?

•

▲
▼

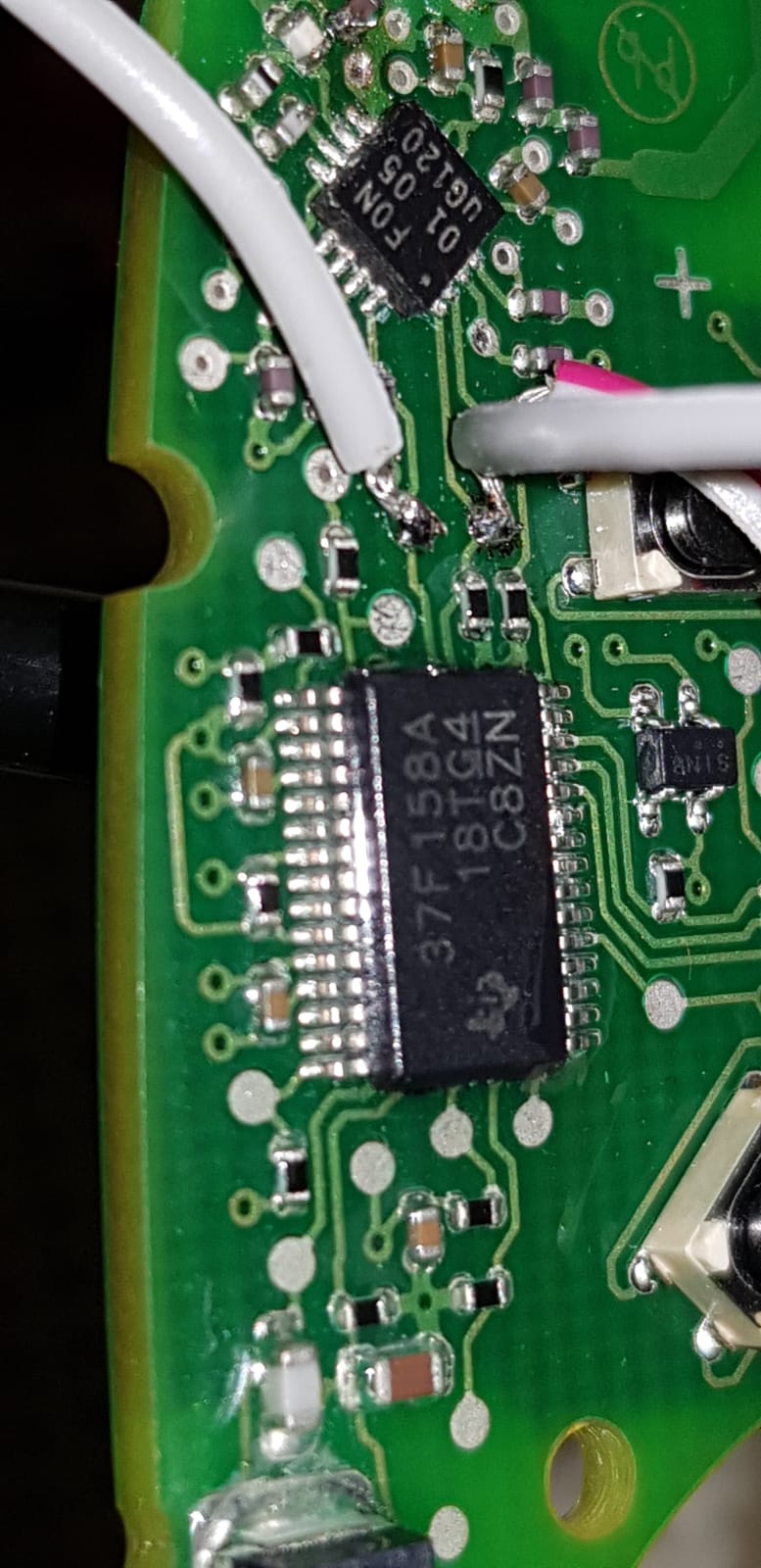

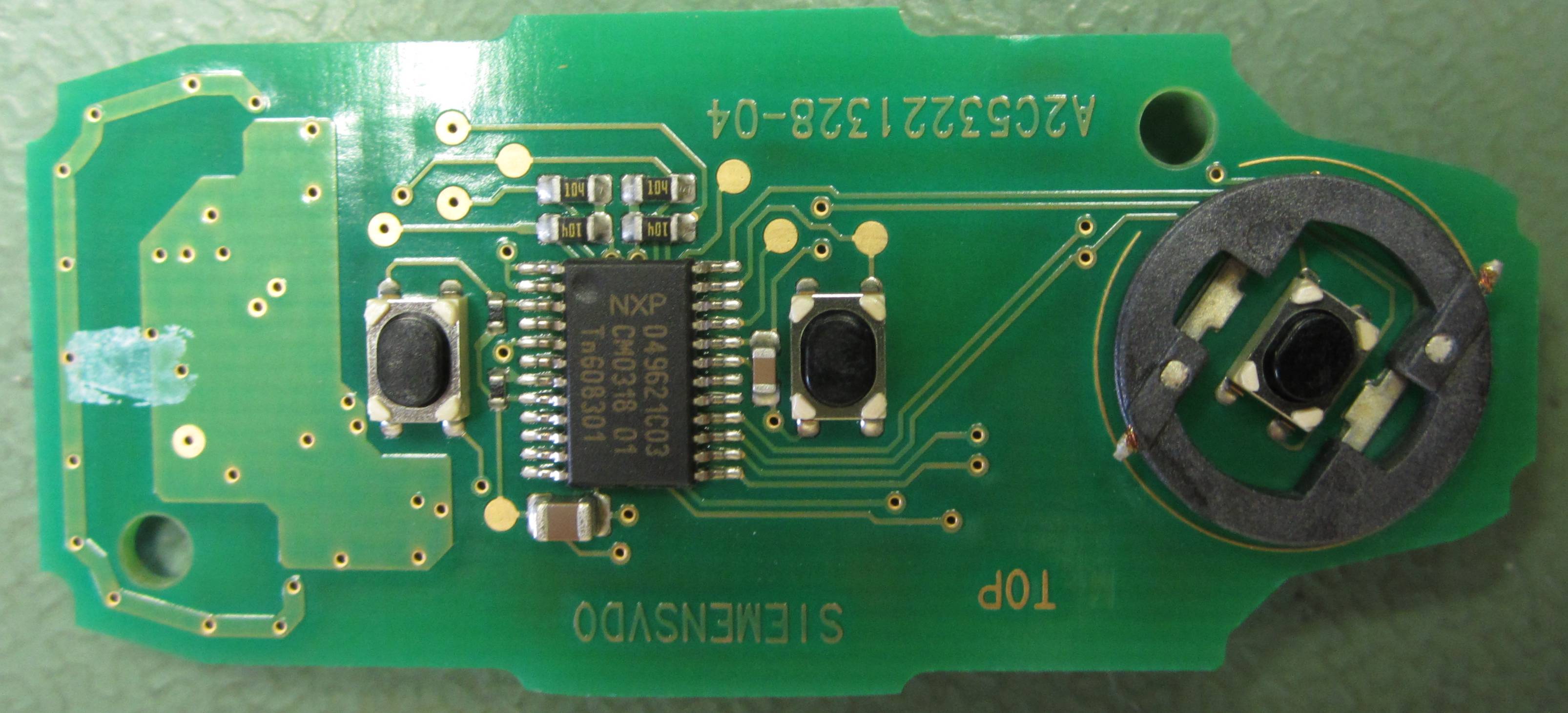

@hinz erstmal vielen Dank für deine Antworten. Im Anhang habe ich noch
ein Bild des uC sowie das entsprechende Datasheet angehängt. Helfen dir
diese Informationen weiter?
NXP als Hersteller ist schonmal ein guter Hinweis, ich versuche mal
dahingehend weiter zu forschen.

Angehängte Dateien:

datasheet_TMS37F158.pdf (176 KB)


Antwort Zitieren Bearbeiten Löschen Beitrag melden

hinz Gast 04.02.2020 09:45 #6131617

Lesenswert?

•

▲
▼

Kommt August 2011 als Datecode hin?

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Thomas Gast 04.02.2020 11:16 #6131751

Lesenswert?

•

▲
▼

Also das Datum der Erstzulassung war im November 2011, daher könnte das
schon passen.
Wie kommst du auf diesen Zeitraum?

Antwort Zitieren Bearbeiten Löschen Beitrag melden

hinz Gast 04.02.2020 12:18 #6131838

Lesenswert?

•

▲
▼

Thomas schrieb:
> Also das Datum der Erstzulassung war im November 2011, daher
> könnte das
> schon passen.
> Wie kommst du auf diesen Zeitraum?

2.Zeile des Markings auf dem µC.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

hinz Gast 04.02.2020 14:29 #6131981

Lesenswert?

•

▲
▼

OL2300 wirds wohl nicht sein, aber sehr ähnlich.

https://www.nxp.com/docs/en/data-sheet/OL2300.pdf

Antwort Zitieren Bearbeiten Löschen Beitrag melden

hinz Gast 04.02.2020 14:30 #6131982

Lesenswert?

•

▲
▼

Noch was: du hast die Pins fälschlicherweise im Uhrzeigersinn numeriert,
das wird aber immer gegen den Uhrzeigersinn gemacht.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Thomas Gast 12.02.2020 11:51 #6140986

Lesenswert?

•

▲
▼

Dankeschön, dann werde ich mir den mal genauer anschauen!
Auch danke für den Hinweis!

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Dieter S. (ds1) 01.01.2024 10:54 #7570888

Lesenswert?

•

▲
▼

Ich weiß dass der Thread schon älter ist. Der selbe Transmitter Chip wird auch in diversen Ford Funkschlüsseln (ca. 10 -15 Jahre alte Fahrzeuge) verwendet, siehe Bild.

Der von Hinz erwähnte OL2300 passt genau, die Pins stimmen und auch die SPI Kommunikation mit dem Mikrocontroller entspricht dem Datenblatt des OL2300.

Angehängte Dateien:


Antwort Zitieren Bearbeiten Löschen Beitrag melden

Manfred P. (pruckelfred) 01.01.2024 19:23 #7571192

Lesenswert?

•

▲
▼

Dieter S. schrieb:

Ich weiß dass der Thread schon älter ist. Der selbe Transmitter Chip wird auch in diversen Ford Funkschlüsseln (ca. 10 -15 Jahre alte Fahrzeuge) verwendet, siehe Bild.

Hatte ich zum Mondeo 2008. Den äußerlich baugleichen Schlüssel gibt es noch immer, hatte ich vor ca. einem Jahr zu einem Focus mit Keyless Entry.

Angehängte Dateien:


Antwort Zitieren Bearbeiten Löschen Beitrag melden
