Moin,
habe KiCad Vers.5.1.5 auf Windows und bin gerade ein bisschen
verwirrt...
Ich wollte eine schraffierte Kupferfläche aufbringen, nur wie?

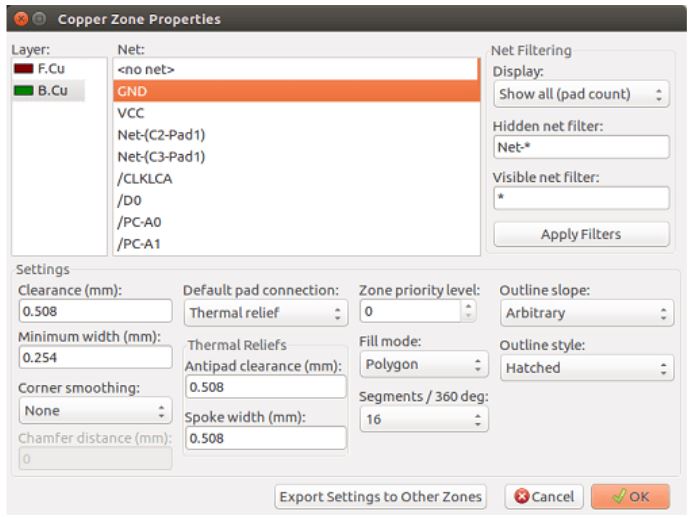

Es geht nur vollflächig. Das Menue wie in der aktuellen Doku erscheint
bei mir so überhaupt nicht. Bin ich zu doof? Gibt es noch versteckte
Einstellungen?

von Elektrokomiker (Gast)


Angehängte Dateien:

Lesenswert?

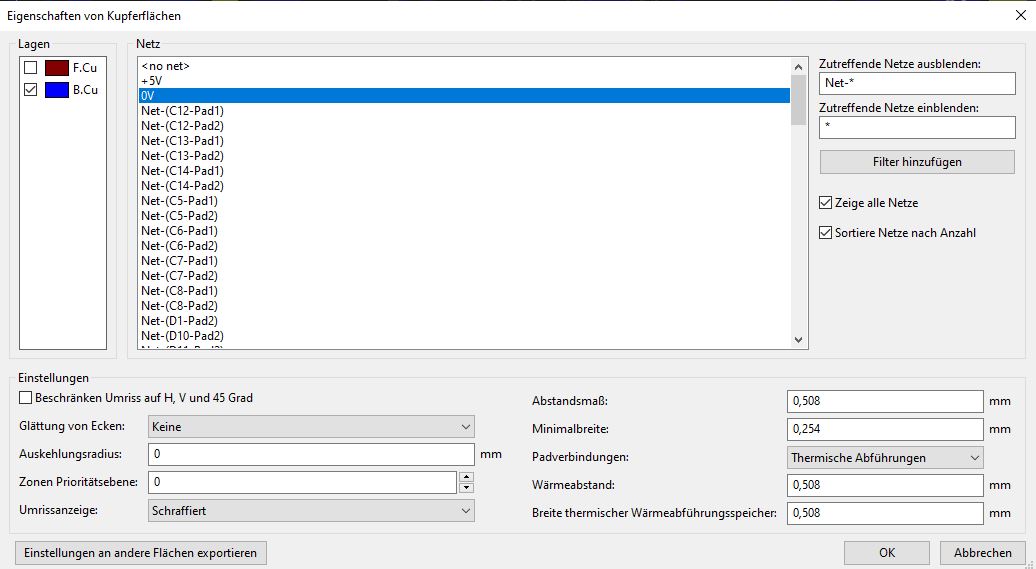

So sieht mein Menue aus.

von Rene K. (xdraconix)


Lesenswert?

Elektrokomiker schrieb:
> So sieht mein Menue aus.

Ebenso... Schraffierte Flächen kann man auch da nicht einstellen.

von Elektrokomiker (Gast)


Lesenswert?

wo denn?

von mh (Gast)


Lesenswert?

Blöde Frage: warum eigentlich?
Braucht Ihr wirklich Copper Balancing?
Ich dachte, das braucht man erst in einer Liga, wo die paar tausend Euro
für eine Kaufsoftware nicht mehr wirklich wehtun...

von Elektrokomiker (Gast)


Lesenswert?

Egal ob man das braucht oder nicht. Jedes andere Programm kann das auch
und in der Doku steht es drin, also sollte das ja eigentlich zu finden
sein oder wurde die Funktion komplett entfernt?

von M.A. S. (mse2)


Lesenswert?

mh schrieb:
> Blöde Frage: warum eigentlich?

EINE Anwendung ist, Masseschirmflächen für Touch-Anwendungen, hier ist
es wichtig, parasitäre Kapazitäten möglichst klein zu halten.

von Elektrokomiker (Gast)


Lesenswert?

Glaub ich ja nicht... ich arbeite gerade an einer Touch Anwendung :-)

von Elektrokomiker (Gast)


Lesenswert?

So, habe es jetzt mit einfachen Leiterbahnen zusammengestrickt, weil ich
fertig werden muss.
Würde mich trotzdem interessieren, wo die Funktion ist?!

von M.A. S. (mse2)


Lesenswert?

Elektrokomiker schrieb:
> Würde mich trotzdem interessieren, wo die Funktion ist?!

Ich kenne mich nicht gut mit KiCad aus, habe es zwar interessehalber
installiert, gucke aber nur gelegentlich mal 'rein. Daher weiß ich
solche Sachen nicht, eine kurze Recherche via Google und im Programm
selber läßt mich glauben, dass es diese Funktion (noch?!) nicht gibt.

Verschiedene Nutzer haben in der Vergangenheit auf irgendwelchen Wegen
Workarounds benutzt, um gehatchte Fills zu erhalten.

von Np R. (samweis)


Lesenswert?

Elektrokomiker schrieb:
> Würde mich trotzdem interessieren, wo die Funktion ist?!
In der nächsten Version.

Google mal nach "Kicad" und "mesh" oder "hatched fill".
Da gibt's ein paar Threads zu dem Thema im Kicad Forum.

von M.A. S. (mse2)


Lesenswert?

Np R. schrieb:
> Google mal nach "Kicad" und "mesh" oder "hatched fill".
> Da gibt's ein paar Threads zu dem Thema im Kicad Forum.

Das habe ich beim schnellen Suchen auch gesehen, allerdings ist mir
nichts aufgefallen, was daraufhindeutet, dass

Np R. schrieb:
> In der nächsten Version.

...dieses Feature auftaucht. Hast Du dazu einen konkreten Link?
Nachgefragt und diskutiert wird das Thema seit Jahren (mindestens seit
2015).

: Bearbeitet durch User
von Elektrokomiker (Gast)


Lesenswert?

....ich hatte irgendwie in Erinnerung, das diese Funktion schon mal drin
war, oder war es irgendein nightly built? Aber wieso steht es in der
Doku? Das programmiert doch keiner rein und nimmt es dann wieder
raus...?

von Jim M. (turboj)


Lesenswert?

M.A. S. schrieb:
> EINE Anwendung ist, Masseschirmflächen für Touch-Anwendungen, hier ist
> es wichtig, parasitäre Kapazitäten möglichst klein zu halten.

Für Touch Anwendungen macht man das dann im Footprint Editor als
Footprint.

IIRC sind dann ja auch kreuzende Datenleitungen auf andereren Layern
tabu.

von Thomas P. (pointhi)


Lesenswert?

Dieses Feature ist seit einiger Zeit in den Nightlies integriert, und
kommt damit offiziell mit KiCad 6.

von Gerhard O. (gerhard_)


Lesenswert?

Elektrokomiker schrieb:
> Moin,
> habe KiCad Vers.5.1.5 auf Windows und bin gerade ein bisschen
> verwirrt...
> Ich wollte eine schraffierte Kupferfläche aufbringen, nur wie?
> Es geht nur vollflächig. Das Menue wie in der aktuellen Doku erscheint
> bei mir so überhaupt nicht. Bin ich zu doof? Gibt es noch versteckte
> Einstellungen?

Wenns interessiert:

Ich kann jetzt nur für Pr99Se sprechen. In diesen Programmen wird das
durch die Grid Größe und die Polygon Track Breite bestimmt.
Normalerweise wähle ich für ein durchgehendes Polygon 6mils Grid und
7mils Trackbreite. Es wurde vom Hersteller empfohlen die Trackbreite
immer größer als die Gridgröße zu setzen um mögliche Spalten zu
unterbinden. Bei gewünschter Schraffierung geht man umgekehrt vor und
macht die Grid Größe viel weiter wie die Trackbreite.

Bei z.B. 20mils Grid Größe und 8mil Trackbreite bekommt man ein
entsprechendes Polygongitter, je nach Grundeinstellung 0/90 Grad oder
45Grad schraffiert. Vielleicht geht das bei KiCad ähnlich.

Bei Altium weiß ich nicht ob das durch die geänderte Bearbeitung im
Altium Programm noch auf diese Weise möglich ist weil ich normalerweise
schraffierte Polygonflächen nicht benötige.

Falls Kicad diese Einstellungen zulässt oder ermöglicht, einfach
ausprobieren.

: Bearbeitet durch User
von M.A. S. (mse2)


Lesenswert?

Thomas P. schrieb:
> Dieses Feature ist seit einiger Zeit in den Nightlies integriert,
> und
> kommt damit offiziell mit KiCad 6.

Danke für die Info, ich schaue mir gleich mal so eine nächtliches
Ge-'builde' an. :)

von M.A. S. (mse2)


Lesenswert?

Gerhard O. schrieb:
> Ich kann jetzt nur für Pr99Se sprechen. In diesen Programmen wird das
> durch die Grid Größe und die Polygon Track Breite bestimmt.

Ich erinnere mich, das war dort früher so. Bei KiCad ist das aber wohl
nicht so.
Trotzdem danke, ist eine interessante Idee.

von M.A. S. (mse2)


Angehängte Dateien:

Lesenswert?

Thomas P. schrieb:
> Dieses Feature ist seit einiger Zeit in den Nightlies integriert...

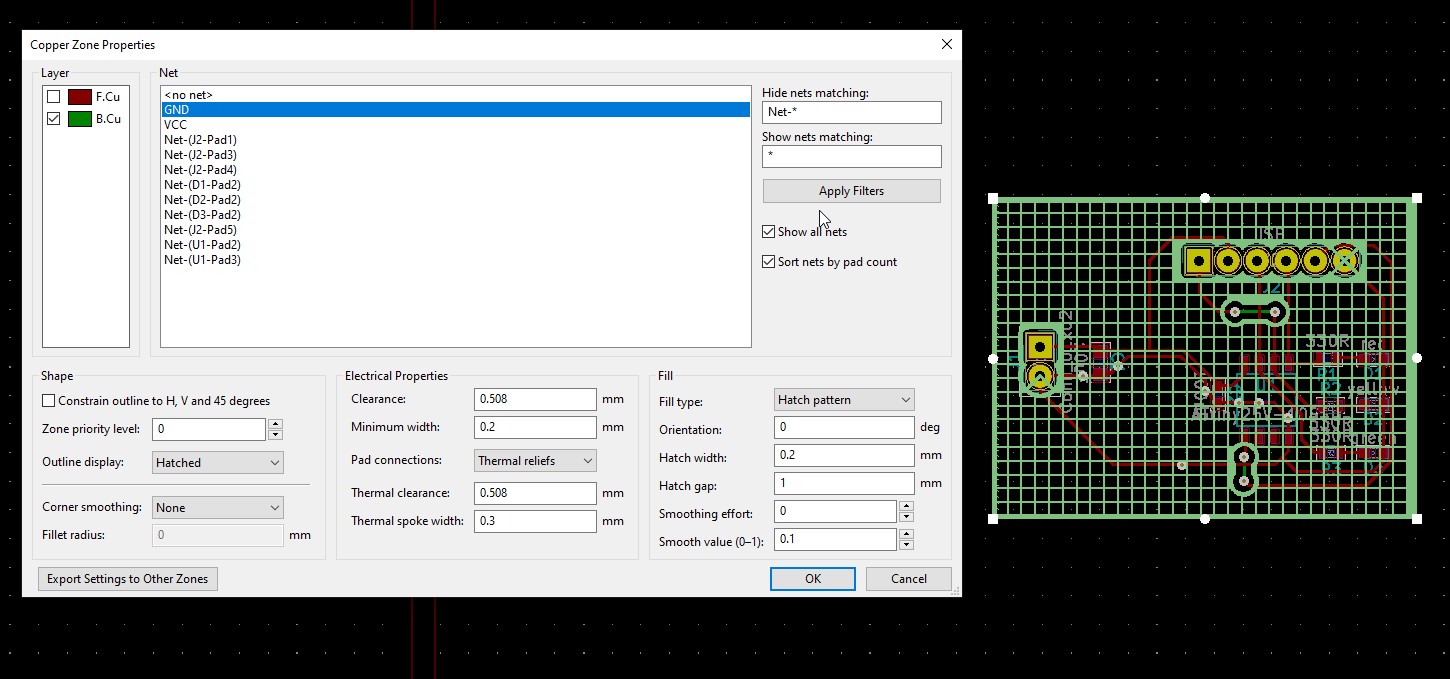

Danke nochmal, da isses tatsächlich drin, klappt.  :)
