Hallo, bei der neusten Eagle-Version gibt es die Möglichkeit, die Platine TOP und BOT anzeigen zu lassen, wie sie später im Original aussieht (Lötstoplack grün, Bestückungsdruck weiß). Leider gibt es die Funktion bei der alten Version 7.7.0 nicht. Gibt es hierfür ein ULP oder ein separates Programm, mit dem man so eine Ansicht der Platine erzeugen kann? Gruß Martin
Gast
#6216222
Guckst Du hier: https://www.pcb-viewer.de/
Beitrag #6216300 wurde von einem Moderator gelöscht.
Gast
#6216307
Aisler und Oshpark bieten als Leiterplattenhersteller ähnliche Vorschauen an. Ob die Ausfräsungen darstellen können, musst du selbst 'mal testen.

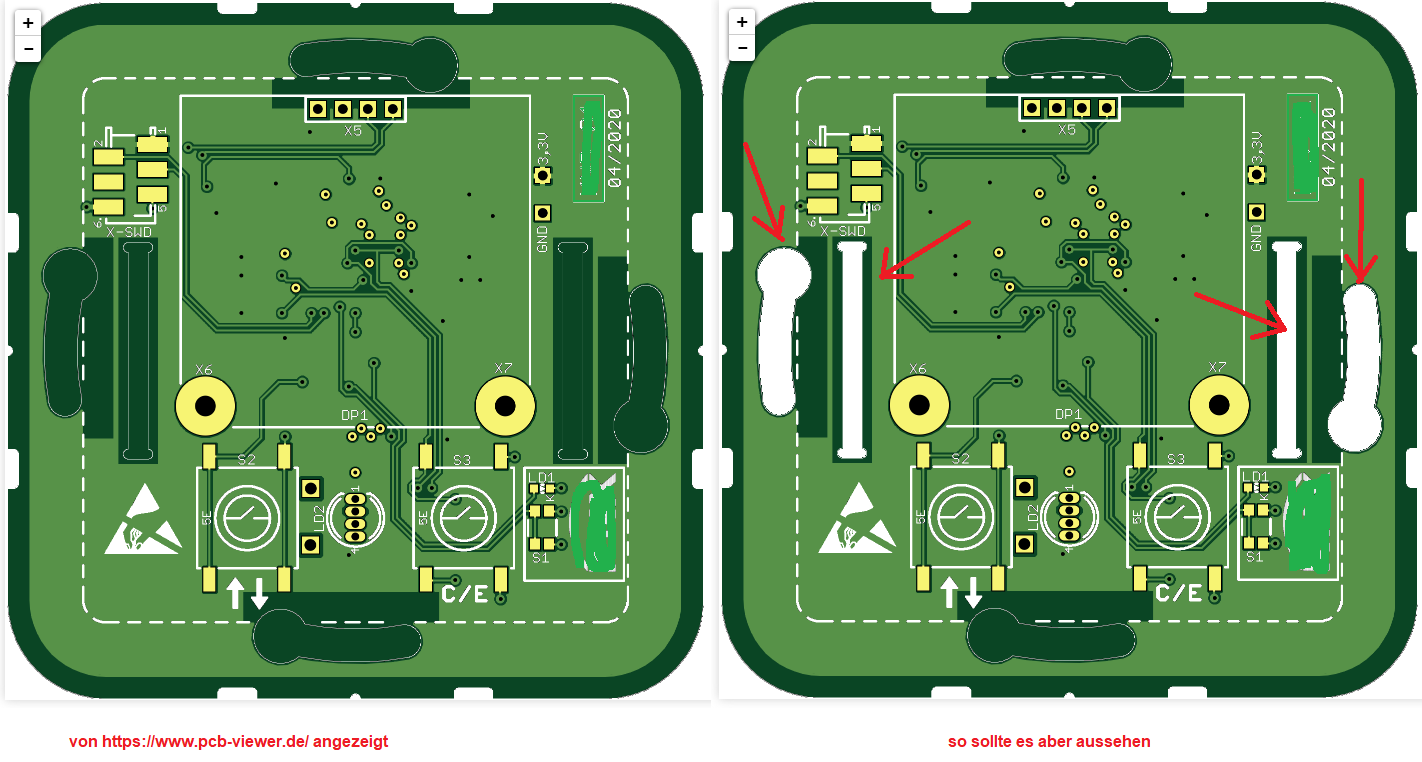

Gert schrieb: > Guckst Du hier: https://www.pcb-viewer.de/ vielen Dank! Funktioniert prinzipiell, aber die Innenkonturen werden nicht angezeigt. Aber es gibt ja zum Glück Paintbrush... Oder gibt es noch weitere Programme oder Online-Tools hierfür?
Angehängte Dateien:
-
(130 KB)
Gert schrieb: > Aisler und Oshpark bieten als Leiterplattenhersteller ähnliche > Vorschauen an. > Ob die Ausfräsungen darstellen können, musst du selbst 'mal testen. Aisler: nur anzeige grau/schwarz. Innenkontur wird nicht angezeigt Oshpark: nur anzeige lila/weiß. Innenkontur wird nicht angezeigt Beide zeigen nur kleine Bilder an, die deutlich unscharfer sind wie https://www.pcb-viewer.de/.

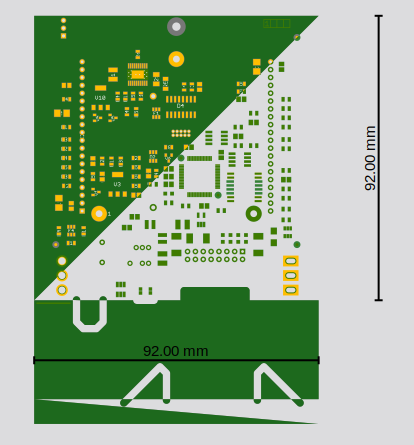

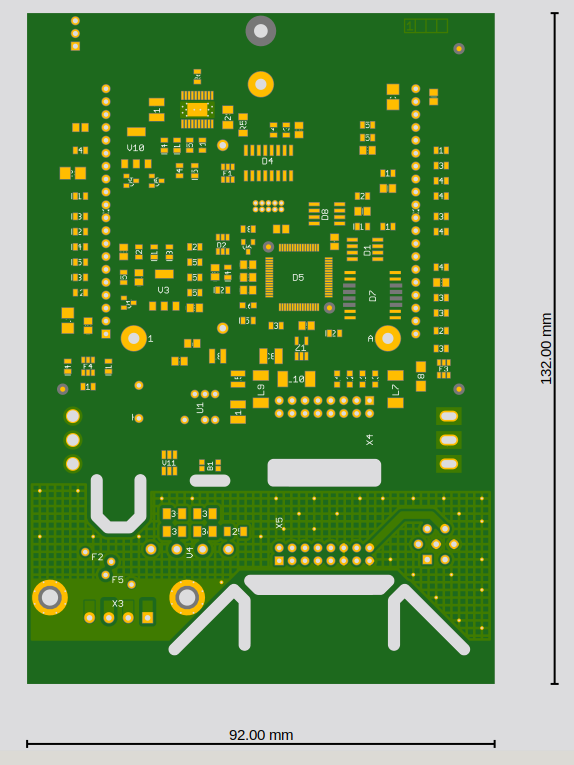

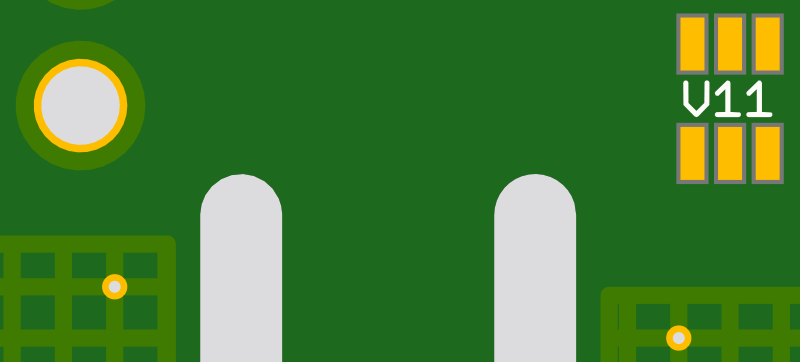

Martin R. schrieb: > Aisler: nur anzeige grau/schwarz. Innenkontur wird nicht angezeigt Grün geht bei Aisler auch, nicht in der Übersicht, aber unter "Platine". Innenkonturen müssen im Dimension Layer angelegt sein und geschlossene Konturen haben. Mein gutes Beispiel ist so aufgebaut, das schlechte hat zusätzlich Linien zum Ritzen im Dimension Layer, das verwirrt die Maschine ein wenig :) Edit: In der "grünen" Ansicht kann man auch zoomen.
Angehängte Dateien:
-
(27 KB)
-
(28 KB)
-
(100 KB)
-
(41 KB)
-
(14 KB)
> Grün geht bei Aisler auch, nicht in der Übersicht, aber unter "Platine".
Du meinst "OPEN BOARD INSPECTOR". Funktioniert prima. Danke für den
Tipp!
Gast
#6216796
Martin R. schrieb: > Oder gibt es noch weitere Programme oder Online-Tools hierfür? https://de.beta-layout.com/leiterplatten/pcb-pool-konfigurator/
Gast
#6216822
"Leider gibt es die Funktion bei der alten Version 7.7.0 nicht. Gibt es hierfür ein ULP oder ein separates Programm, mit dem man so eine Ansicht der Platine erzeugen kann?" Gibt auch noch ein Plot.ulp, funzt auch ganz gut.
> Gibt auch noch ein Plot.ulp, funzt auch ganz gut. Wo finde ich plot.ulp? Wenn ich bei http://eagle.autodesk.com/eagle/ulp?utf8=%E2%9C%93&q%5Btitle_or_author_or_description_cont%5D=plot&button= schaue, finde ich diese Datei nicht.
