KiCad 5 Bauteileditor (NICHT Footprint!) Grafik importieren

Hallo Stefan,

um ehrlich zu sein verstehe ich nicht ganz was du machen willst. Soll
das Bauteil an sich wie es im 3D Modus gerendert wird verändert werden?
Ähnlich wie sowas https://kicad-pcb.org/external-tools/stepup/ ?
https://forum.kicad.info/t/tutorial-solidworks-to-3d-vrml-wrl-or-step-stp-component/5000

Oder willst du Logos auf die Platine bringen?
https://github.com/badgeek/svg2shenzhen
https://github.com/mtl/svg2mod

Oder soll die Platine als silkscreen ein Bild darstellen?
https://github.com/jaseg/gerbolyze

Oder soll der Schalplan exportiert werden?
http://neo900.org/stuff/eeshow/

Ich würde dich bitten am besten mit einem Screenshot zu zeigen was du
machen möchtest.

Grüße

Matze

Moin!

Nein, ich wollte so was hier nicht mit "Leiterbahnen" zeichnen, sondern
mit Inkscape oder ähnlichem - eben komfortabel :-)

Gruß,
Stefan

Vielleicht ist das hilfreich oder geht in die Richtung

https://github.com/mtl/svg2mod

Edit: ah nee, das ist auch für PCB.

Gabs schon Mal vor zehn (!) Jahren:
Beitrag "KiCAD Ein Logo aus svg oder dxf in EESchema importieren"

Hallo Stefan

Schnellschuss aus der Mittagspause.

Stefan S. schrieb:
> Hallo!
>
> Ich bin dabei ein neues Bauteil (Display) anzulegen, und würde gerne das
> Aussehen - zumindest stilistisch - in der Symbol-Library hinterlegen.
> Doch obwohl ich ein Bauteil als SVG exportieren kann, scheint es keinen
> Weg in die andere Richtung zu geben?!
>
> Bin ich nur blind, oder geht das wirklich nicht?

Es geht. ;O)

Lege es nicht als SVG ab, sondern als Bitmap.
Möglicherweise funktionieren mittlerweile auch andere Formate, aber ich
habe das Teil ewig nicht mehr verwendet und bin daher etwas überfragt.

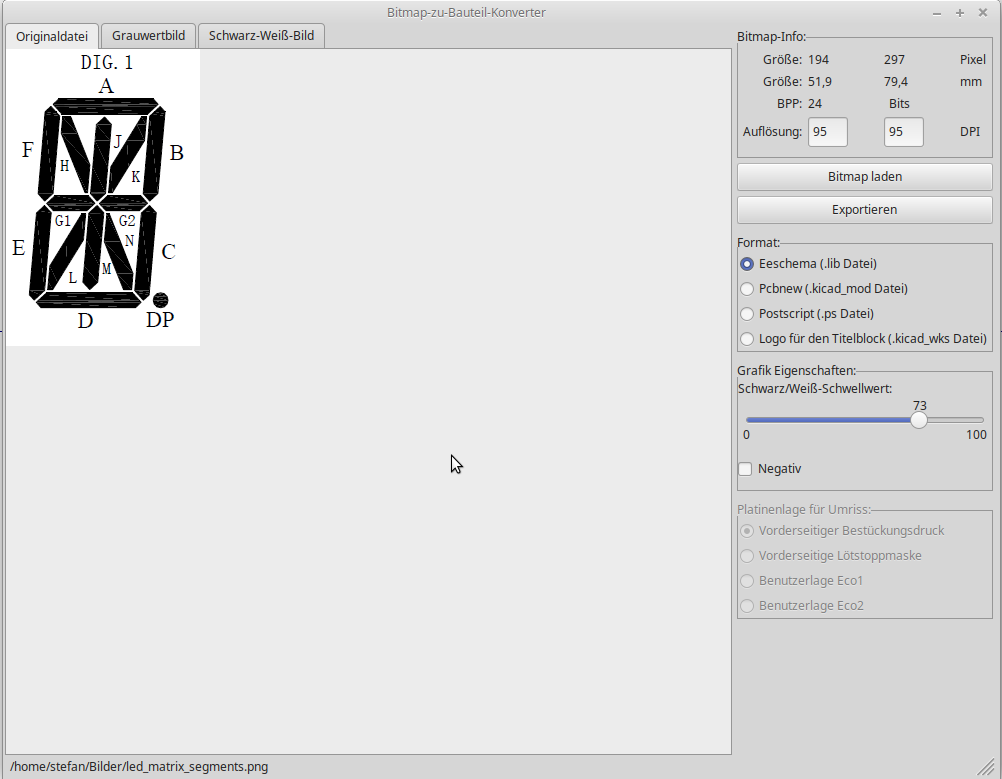

Dann gehst Du ins KiCad Hauptfenster, und wählst dort den "Bitmap zu
Bauteil Konverter" (Rechts neben dem Gerberviewer)

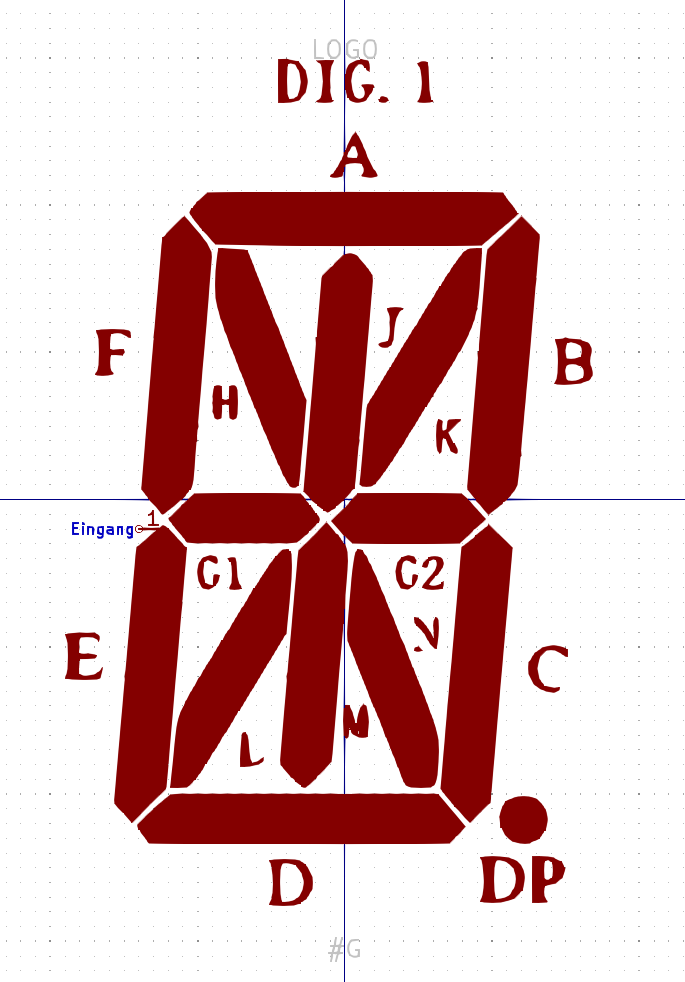

Dort kannst Du die Bitmap importieren und z.B. als .lib Datei speichern.
Diese wiederum kannst Du im Symboleditor öffnen (Nach Eintrag ins
Eeschema Bibliotheksverzeichnis) und weiterbearbeiten.

Mit freundlichem Gruß: Bernd Wiebus alias dl1eic
http://www.l02.de

Cool 8-)

Da muß ich mir den Quelltext mal anschauen - denn das Ergebnis ist ja
wieder eine vektorisierte Bitmap 8-o
Aber gut es geht! Danke Bernd!

Gruß,
Stefan

PS: Sind alles nur Polygone. Mal sehen ;-)

1

        // The polygon outline thickness is fixed here to 1 mil, the minimal

2

        // value in Eeschema (0 means use default thickness for graphics)

3

        #define EE_LINE_THICKNESS 1

4

        sprintf( strbuf, "P %d 0 0 %d",

5

                 (int) aPolygon.PointCount() + 1, EE_LINE_THICKNESS );

6

        m_Data += strbuf;

7

        for( ii = 0; ii < aPolygon.PointCount(); ii++ )

8

        {

9

            currpoint = aPolygon.CPoint( ii );

10

            sprintf( strbuf, " %d %d",

11

                     currpoint.x - offsetX, currpoint.y - offsetY );

12

            m_Data += strbuf;

13

        }

14

15

        // Close polygon

16

        sprintf( strbuf, " %d %d",

17

                 startpoint.x - offsetX, startpoint.y - offsetY );

18

        m_Data += strbuf;

19

20

        m_Data += " F\n";

Hallo Stefan.

Stefan S. schrieb:

> Da muß ich mir den Quelltext mal anschauen - denn das Ergebnis ist ja
> wieder eine vektorisierte Bitmap 8-o

Ja, ich finde das auch irgendwie schräg. Aber es ist eben ein
Schaltplan, und da ist Maßhaltigkeit zweitrangig.
Und um ein Firmenlogo oder etwas anderes stark stilisiertes einzulesen
langt es ja.

> Aber gut es geht! Danke Bernd!

Gern geschehen. ;O)

> PS: Sind alles nur Polygone. Mal sehen ;-)

Das klappt auch nur gut, wenn die Bitmap hohen Kontrast hat. Am besten
schwarz-weiss.


Mit freundlichem Gruß: Bernd Wiebus alias dl1eic
http://www.l02.de
