PL504 Röhren abzugeben

Soul E. Gast #6251026

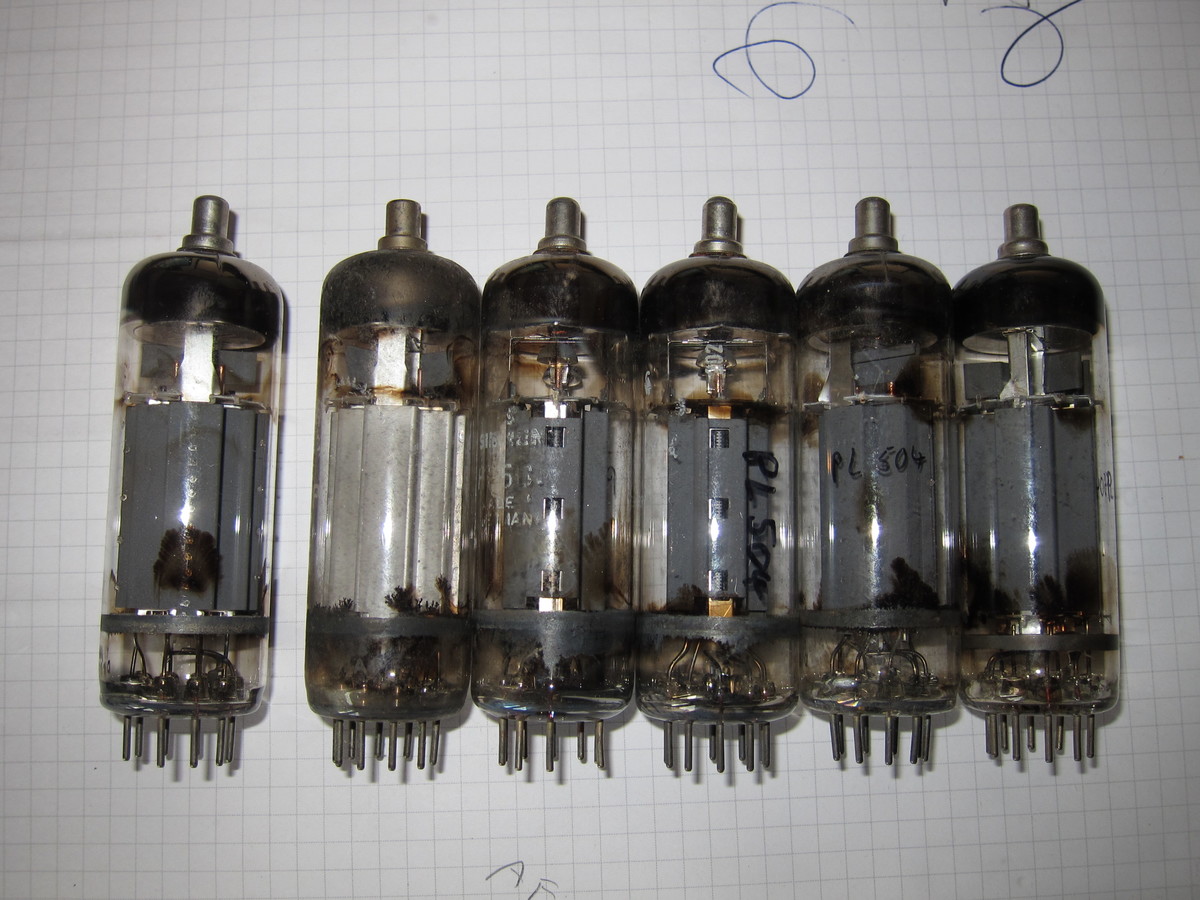

Wegen Platzmangel in der Röhrenkiste habe ich sechs Stück Valvo PL504
abzugeben. Die Röhren sind gebraucht, die Stempelung (Siemens oder
Valvo) ist größtenteils abgewischt. Am Ätzcode "t2" kann man sie aber
eindeutig identifizieren.

Die PL504 war der BU508D des SW-Fernsehers. Sie eignet sich als
KW-Endstufe für Amateurfunk, als Antrieb für Teslaspulen oder als
Audio-Endstufe. Nichts was man nicht mit MOSFETs besser kann, aber
wenn's leuchtet ist halt schöner :-)

Abzugeben gegen aufgerundetes Porto. Maxibrief oder DHL Päckchen, wie
gewünscht.


Anfragen bitte ausschließlich per pn, und die Mailadresse für die
Rückantwort nicht vergessen!
Angehängte Dateien:
Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Langsamer Modus Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Melden Danke
Soul E. Gast #6252082
Michael M. schrieb:

> Die PL504 war der kleine Bruder von der PL 519. Ein Verstärker mit
> mehreren PL519 mit obenliegenden Anodenanschlüssen sieht schon ziemlich
> brachial aus.

Auf dem letzten Amateurfunkmarkt in Dortmund hatte jemand eine
Eigenbau-Kurzwellenendstufe verkauft, die mit 16 PL504 bestückt war. Das
Ding sah respektabel aus :-)


Den BU508D nutzte man in Farbfernsehern der Mittelklasse und in 15" und
17" Monitoren. Von denen habe ich Dutzende gewechselt. 16:9
Riesenglotzen und 21" Monitore hatten BU2525, die waren noch eine Nummer
größer.
Antwort Zitieren Bearbeiten Löschen Melden Danke
Joachim B. #6252772
Soul E. schrieb:
> Den BU508D nutzte man in Farbfernsehern

ist mir NIE begegenet nur BU 108 und BU 208 sowie Thyristoren.

Soul E. schrieb:
> und in 15" und
> 17" Monitoren.

Die wurden mir nicht mehr vorgelegt und alle meine Monitore von 14"-17"
liefen bis zum Umstieg auf TFT, nur ein Dienst 19" Medion hatte einen
defekten Splittrafo und Ersatzteile wurden mir verweigert weil ich keine
TV Werkstatt war, dann wurde es der 19" Philips, der lief bis ihn keiner
mehr nutzen wollte.
Antwort Zitieren Bearbeiten Löschen Melden Danke
Soul E. Gast #6252964

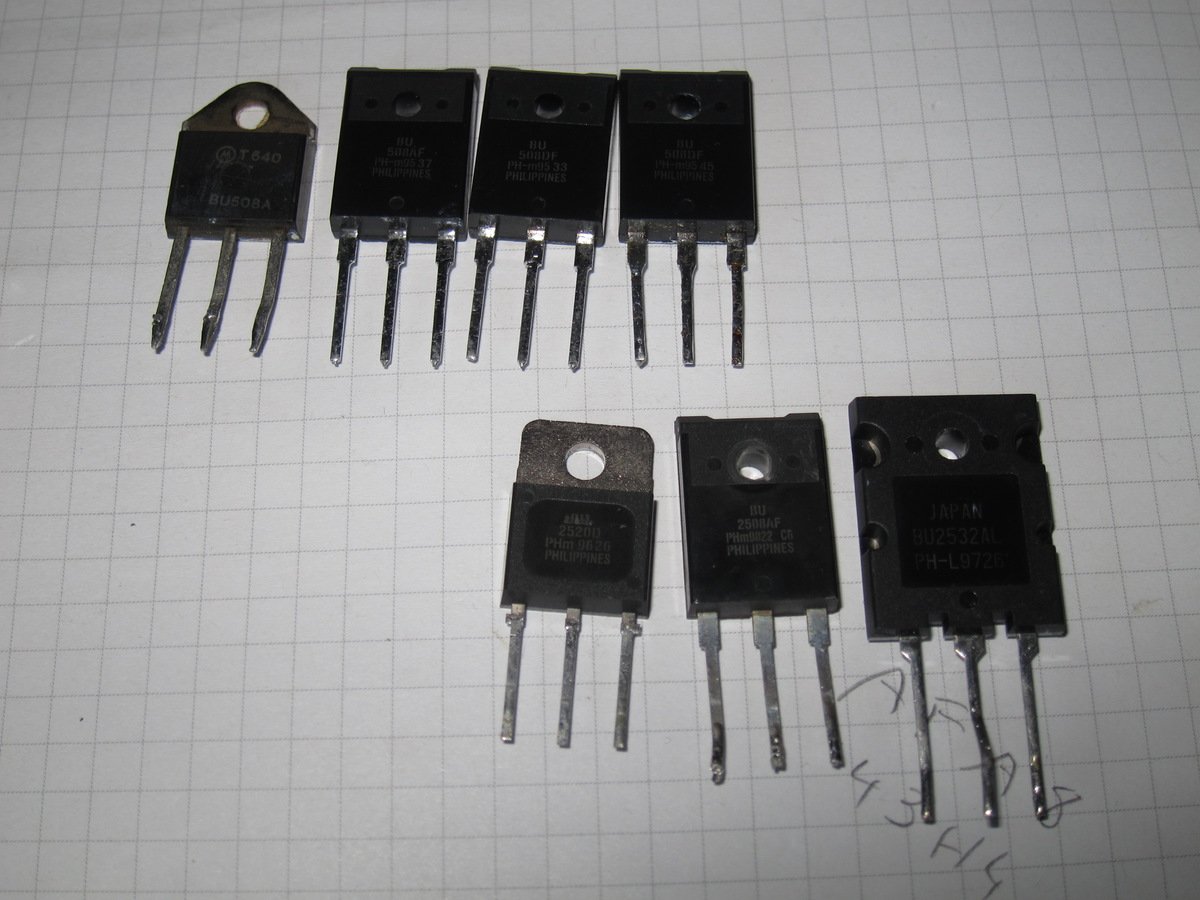

Und so sah dann die Spätphase der Bildröhrenzeit aus. Der dicke Oschi
ganz rechts treibt die Horizontalablenkung einer 16:9-CRT mit 75 cm
Schirmdiagonale oder einen 24" Computermonitor an. So ein BU2532AL
schafft 800 (1500) V, 16 (40) A und kann 125 W abführen. Die Werte in
Klammern gelten für den resonanten Schaltbetrieb am Zeilentrafo. B+
liegt da so bei 150 V.

Die PL504 sind übrigens unterwegs zu ihrem neuen Eigentümer.
Angehängte Dateien:
Antwort Zitieren Bearbeiten Löschen Melden Danke
Frank Norbert Stein *. #6253141
Soul E. schrieb:
> Die PL504 war der BU508D des SW-Fernsehers. Sie eignet sich als
> KW-Endstufe für Amateurfunk

Vielleicht erinnert sich der eine oder andere noch an Arno Weidemann,
DL9AH?

Vor Jahrzehnten hatte er mit Zeilenendröhren (PL509, PL519) damals
hervorragende KW-PAs der Kilowattklasse (PEP) entwickelt. Die Dinger
wurden, soweit ich mich erinnere, reichlich mit Erfolg nachgebaut und im
Amateufunkdienst eingesetzt. Ich selbst hätte damals auch gerne
mitgebaut, hatte aber leider nur Behelfsantennen unter Dach, deshalb QRO
nicht anzuraten war.

Gruss
Frank
Antwort Zitieren Bearbeiten Löschen Melden Danke
Marek N. Gast #6253150
Michael M. schrieb:

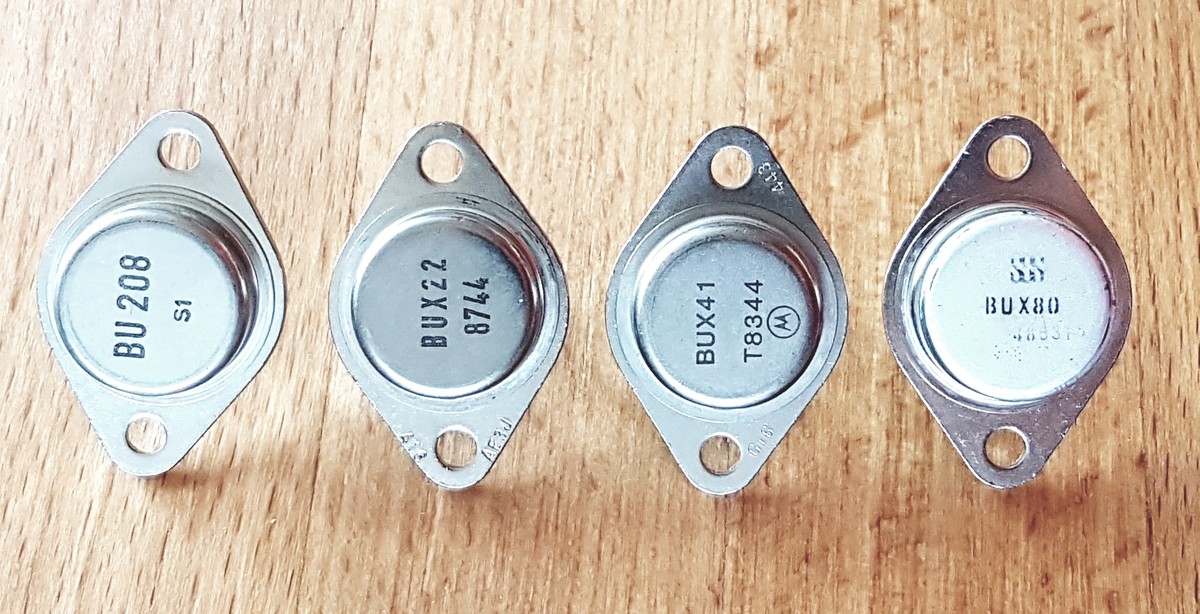

> Ich habe in meiner Krabbelkiste auch noch BU Transistoren
> gefunden:
> - Der BU 208 kann 700 Volt und 5 Ampere und 7 MHz.
> - Der BUX 80 kann 400 Volt und 15 Ampere.
> - Die anderen beiden kenne ich nicht.

Schick die mal bitte zu unserem Richie zum Decappen.
Antwort Zitieren Bearbeiten Löschen Melden Danke
Carsten S. #6253208
Hi,

Finanz B. schrieb:
> Michael M. schrieb:
>> Die PL504 kenne ich auch noch aus den Italo CB-Brenner.
>
> Wobei mit Masse aber die PL519 gebaut wurden, wie im legendären BV131.
>
> FB

Also die BV131 die ich kannte (repariert habe) hatten alle eine EL519...

DAs war aber schon in den 90ern, also lange nach der
(Verstärker-)Röhrenzeit bei den TV Geräten. Kann natürlich sein das die
ersten Bauserien Ursprünglich mal mit den PL bestückt waren.
ISt ja nur eine andere Heizung und der Teil ist ja schnell angepasst...
Aber gesehen (zumindest wo ich es bemerkt habe) habe ich in der freien
Wildbahn noch keinen 131er mit PL Röhre...
Alles EL und die Begleitdokumentation nannte auch nur EL509/519

Gruß
Carsten
Antwort Zitieren Bearbeiten Löschen Melden Danke
