Hallo, ich habe einen Widerstand von 100 bis 1000 Ohm in 100er-Schritten gesweept und dann noch einen Strom von 0mA und 5mA als secondary sweep. Nun liegen mir die beiden Kurven vor. Einmal I=0mA mit 100-1000Ohm und ein zweites Mal mit I=5mA mit 100-1000Ohm. Nun möchte ich die beiden Kurven in Relation stellen mit (V(OUT1)@1/V(OUT1)@2) aber er akzeptiert es nicht. Im Handbuch steht es aber anhand eines Beispieles genau so drin. Was mach ich falsch?
Volt A. schrieb: > aber er akzeptiert es nicht. Naja, das nicht Akzeptieren wird sich ja wohl in einer Fehlermeldung manifestieren. Wie lautet die denn? > Was mach ich falsch? Willst du vielleicht durch 0 dividieren?
Funktioniert V(OUT1)@1 und V(OUT1)@2 allein? Um Welche Art von Simulation handelt es sich? .step mit .op .step und .tran .step und .ac Hattest du wirklich PSPICE gemeint oder meintest du LTspice?

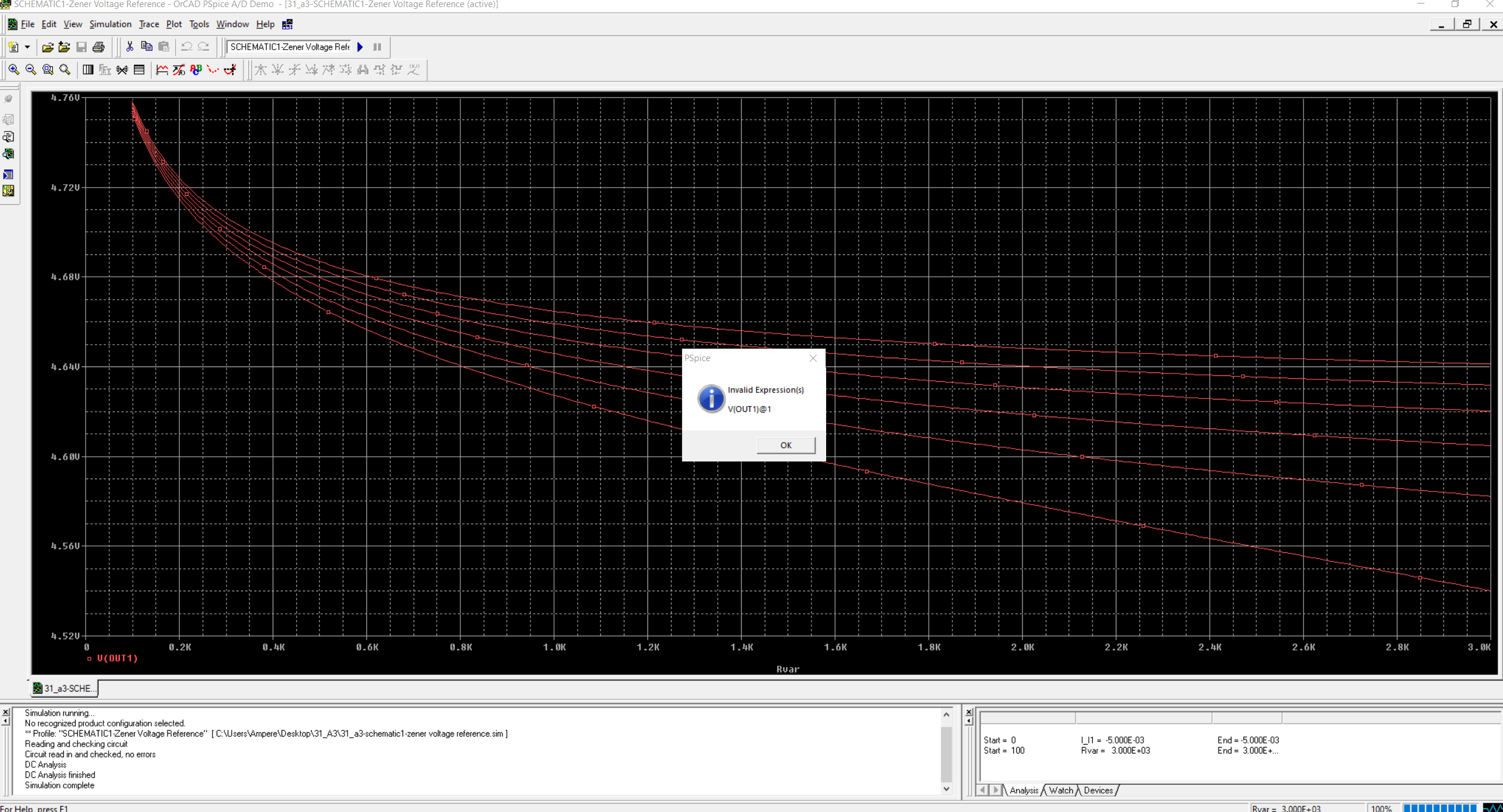

Die Fehlermeldung siehe Bild "Fehlermeldung" Ich dividiere nicht durch 0. Multiplikation oder Addition funktionieren ja auch nicht. Ich habe ienen DC Sweep wobei ich den Widerstand Rvar sweepe. Und der nested sweep betrifft die Stromquelle. *Analysis directives: .DC LIN PARAM Rvar 100 3000 10 + LIN I_I1 0m -5m -1m .PROBE .INC "31_a3-SCHEMATIC1.net" mfg
Angehängte Dateien:
-
(250 KB)

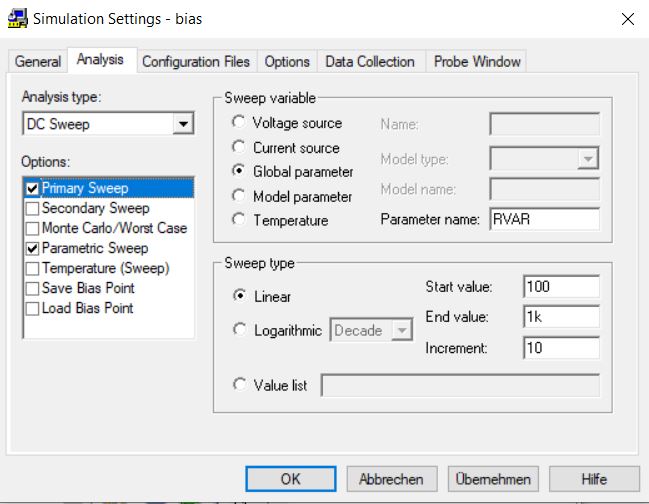

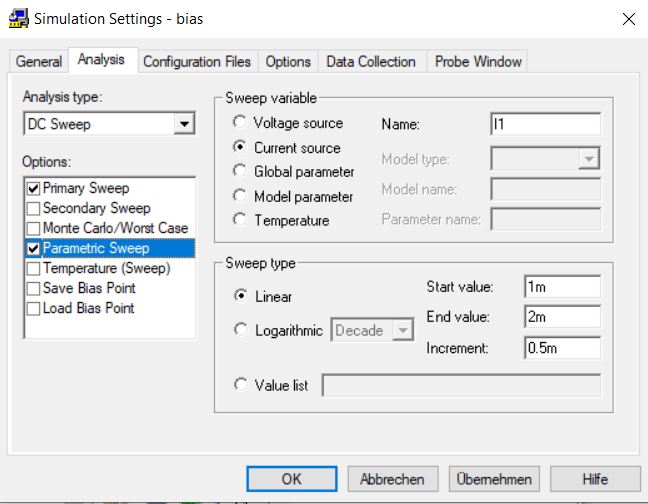

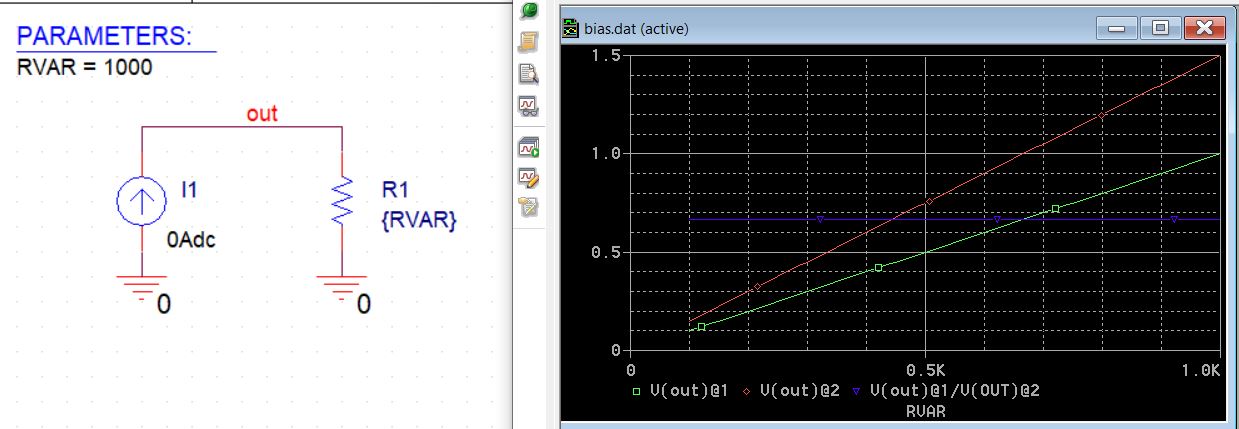

Ich habe mich gerade mal in den "parametric sweep" eingearbeitet. Die Auswahl mit @ geht nur mit dem "parametric sweep". Schau dir einfach die screenshots an. In dem Video habe ich mir die Tipps geholt. https://www.youtube.com/watch?v=vaiRDVM9oy8
Angehängte Dateien:
-
(91 KB)
-
(56 KB)
-
(55 KB)
-
(57 KB)

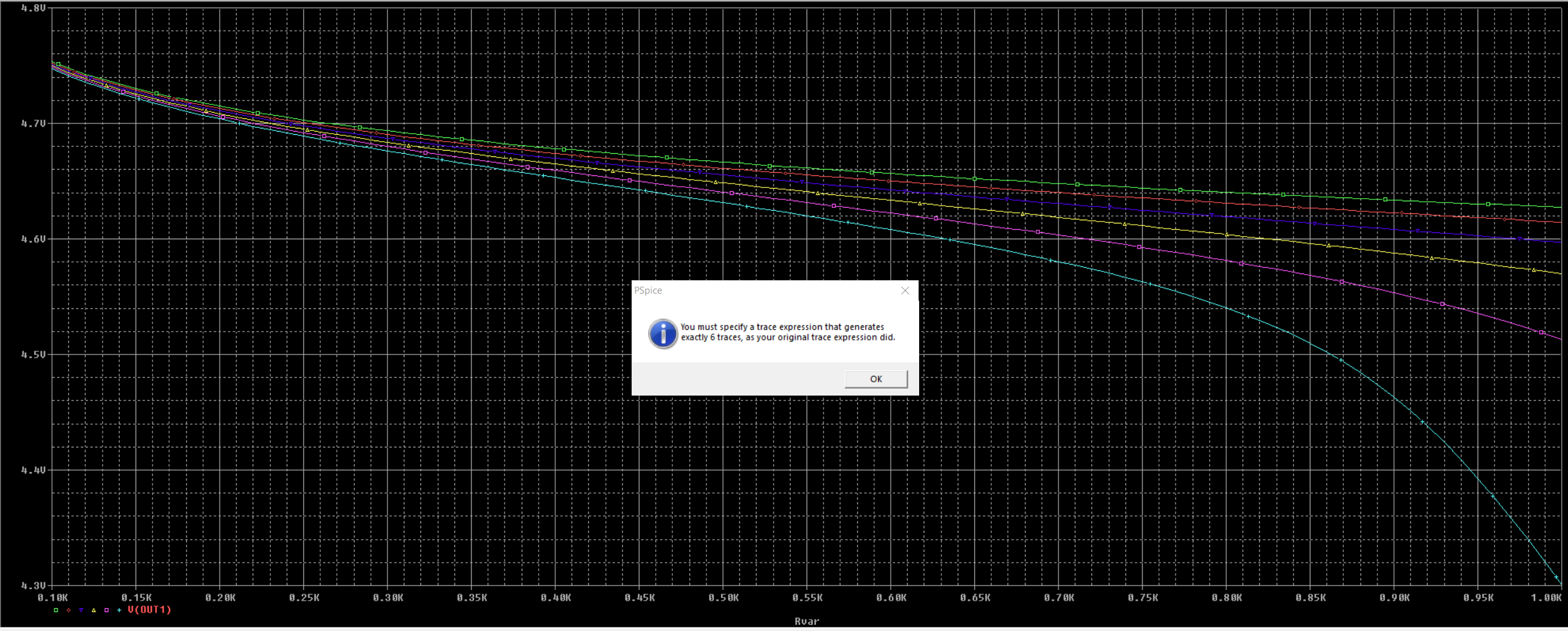

Vielen Dank für den Support. Also mit Parameter-Sweep scheint sich was zu tun. Allerdings gibt er mir eine Fehlermeldung aus die ich nicht zuordnen kann. Google spuckt mir dazu auch nichts aus. In der Dukumentation steht sowieso nichts. Primary Sweep mit Rvar 100-1000 Ohm in 10er-Schritten. Parametric Sweep mit I1 0mA-5mA in 1mA-Schritten. Die Kurve will ich aufrufen mit V(OUT1)@1 Funktioniert das eventuell nur in Cadence? Ich nutze die OrCAD Capture Student Version
Angehängte Dateien:
-
(190 KB)
