Forum: Analoge Elektronik und Schaltungstechnik In LTspice Spannungsquelle mit PWM


Announcement: there is an English version of this forum on EmbDev.net. Posts you create there will be displayed on Mikrocontroller.net and EmbDev.net.
In LTspice Spannungsquelle mit PWM
von key (Gast)

Bewertung
0 ▲ lesenswert
▼ nicht lesenswert
Guten Abend,
ich suche die Einstellung in LTspice ein PWM zu erzeugen.
Ich möchte eine Spannungsquelle so konfigurieren das ich ein PWM bekomme
mit 100 Hz das von 10% bis 90% duty in einer gewissen Zeit abspielt.
Ich finde die Einstellung nicht.
Danke für die Hilfe

Beitrag melden Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Thread löschen Thread mit anderem zusammenführen Markierten Text zitieren Antwort Antwort mit Zitat
Re: In LTspice Spannungsquelle mit PWM
von hinz (Gast)

Bewertung
0 ▲ lesenswert
▼ nicht lesenswert
PWL

Oder als Subcircuit mit einem Komparator.

Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat
Re: In LTspice Spannungsquelle mit PWM
von Helmut S. (helmuts)

Angehängte Dateien:
Bewertung
0 ▲ lesenswert
▼ nicht lesenswert

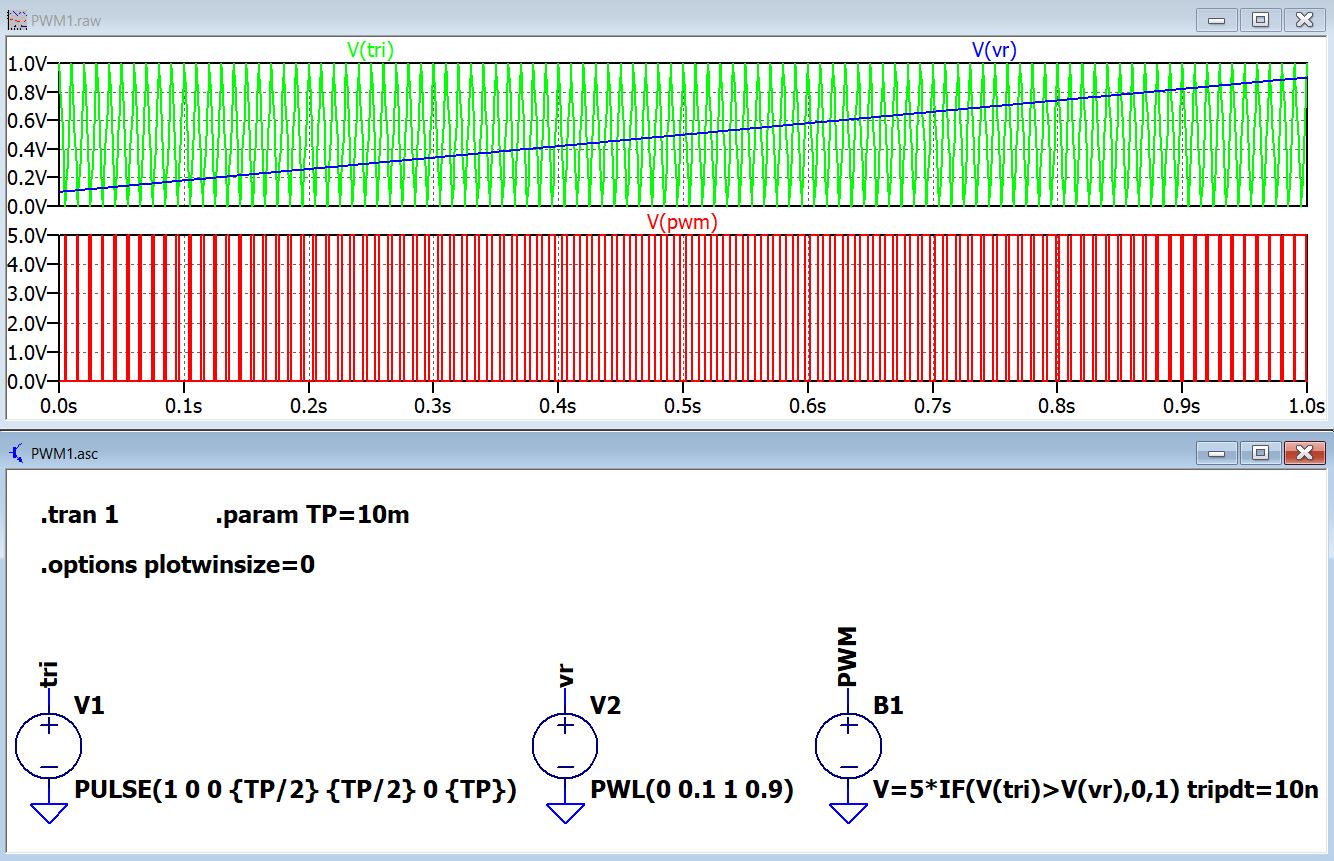

Hier mal eine Realisierung der PWM mit V-Quelle(Dreieck), V-Quelle(PWL)
als Schwelle und Bv als Komparator mit LTspiceXVII.

: Bearbeitet durch User
Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat
Re: In LTspice Spannungsquelle mit PWM
von key (Gast)

Bewertung
0 ▲ lesenswert
▼ nicht lesenswert
Helmut S. schrieb:
> Hier mal eine Realisierung der PWM mit V-Quelle(Dreieck),
> V-Quelle(PWL)
> als Schwelle und Bv als Komparator mit LTspiceXVII.

Vielen Dank sehr nett von Dir!

Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat
