Forum: Analoge Elektronik und Schaltungstechnik Symbolerklärung Common Choke für FlexRay


Announcement: there is an English version of this forum on EmbDev.net. Posts you create there will be displayed on Mikrocontroller.net and EmbDev.net.
von Florian B. (nairolf1981)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

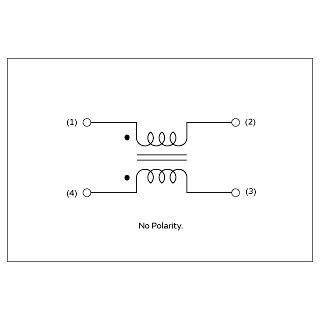

ich habe eine Frage zu der Common Choke DLW43H101XK2 von der Firma
Murata. Kann mir jemand sagen, wofür die beiden schwarzen Punkte bei Pin
1 und 4 bedeuten (siehe Anhang)?

Vielen Dank

Florian

von Achim B. (bobdylan)


Bewertung
0 lesenswert
nicht lesenswert
Spulenanfang

von Florian B. (nairolf1981)


Bewertung
0 lesenswert
nicht lesenswert
danke

von Sven S. (schrecklicher_sven)


Bewertung
0 lesenswert
nicht lesenswert
Achim B. schrieb:
> Spulenanfang

Warum nicht Ende?

von Erklehr Behr (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Florian B. schrieb:
> eine Frage zu der Common Choke DLW43H101XK2 von der Firma
> Murata.

Achim B. schrieb:
> Spulenanfang

Das gilt aber nur für die Spulen von der Firma Murata! Daher
ist es besonders wichtig bei einem Spulensymbol den Hersteller
mit anzugeben!
