Hallo, nach Jahren von Eagle(privat) und (Altium in Firma) wollte ich mal KiCad für ein neues Projekt verwenden/ausprobieren. Tutorials gibt ja wirklich viele im Netz, und man kommt eigentlich schnell voran. Allerdings bin ich mit manchen Bauteilen in den Libs nicht einverstanden, da mir dort teilweise die Pinbezeichnungen nicht gefallen, bzw. auch falsch oder unvollständig sind. Jetzt habe ich mit dem Bauteileeditor ein vorhandes Bauteil hergenommen und die Pinbeschriftungen erweitert. Allerdings passen diese ja jetzt nicht mehr in den ursprünglichen Bauteilumriss. Meine Fragen sind: Kann man den Umriss einfach vergrößern ? (klingt trivial , aber ich habe keine Möglichkeit gefunden diesen Rahmen zu vergrößern. Ich kann ihn löschen und verschieben...aber größerziehen ?!? Kann man den einfach neu zeichnen ? oder hat der auch Eigenschaften, muss das Raster genau stimmen ? 2. Kann man den FONT im Bauteil verkleinern ? oder womöglich frei wählen - pro Bauteil/Pin
Wolfram L. schrieb: > Allerdings passen diese ja jetzt nicht mehr in den ursprünglichen > Bauteilumriss. Erstmal die Frage, redest du von PCB-Bauteilen oder Schaltplansymbolen? Ich vermute ersteres. Der "Umriss" (courtyard) bezeichnet hier lediglich den Bereich, den die Bauteile kollisionsfrei halten müssen, da er vom DRC verifiziert wird. Der ursprüngliche Grund dabei ist, dass bei maschineller Bestückung die Roboter ausreichend Platz benötigen, um nicht Kollision mit Nachbar-Bauteilen zu geraten. Aber natürlich auch bei Handbestückung ist es sicher mehr als sinnvoll, wenn deine Bauteile nicht übereinander liegen. ;-) Aber, was du schreibst, berührt doch alles nicht diesen Bereich. Irgendwelche Beschriftungen haben keinen Grund, sich an diesen "courtyard" zu halten. Die platziert man dahin, wo am Ende auf dem Board Platz ist. Die übliche Vorgehensweise ist, dass man erstmal das Board komplett layoutet. Erst am Ende macht man solche "Schönheitskorrekturen", und dabei kann man natürlich auch mal Fonts verkleinern, sofern man sich sicher ist, dass der Fertiger die entsprechende Strichbreite auch auf die Reihe bekommt.
Also es geht um die Schaltplansymbole, die wegen des längeren Textes bei den Pins leider zu klein sind. Entweder man kann den Text kleiner machen oder die Symbole größer..
Wolfram L. schrieb: > Also es geht um die Schaltplansymbole, die wegen des längeren Textes bei > den Pins leider zu klein sind. Hmm, die haben doch gar keinen definierten Umriss.
Beitrag #6590764 wurde von einem Moderator gelöscht.
Beitrag #6590765 wurde von einem Moderator gelöscht.
Beitrag #6590767 wurde von einem Moderator gelöscht.

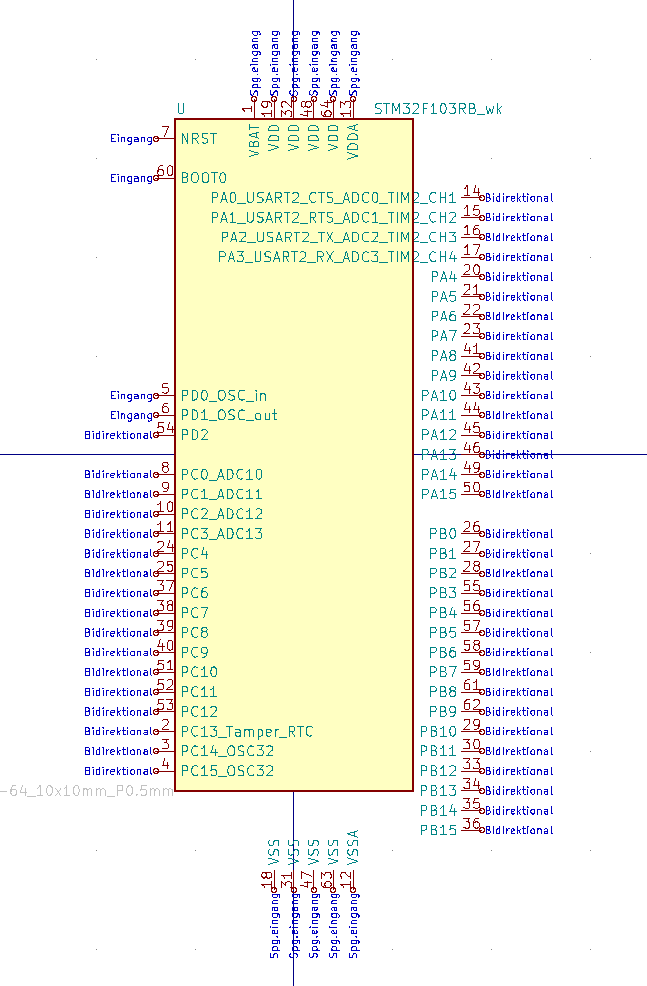

und bitte ...hier der Ausschnitt den ich meine.. vielleicht bin ich zu doof...
:
Bearbeitet durch User
Ah, jetzt weiß ich, was du meinst. Da ich jetzt hier nur noch V5.99 (Preview für V6) drauf habe: dort kann man sehr wohl diese Boxen auch verändern. Wenn man sie auswählt, werden da die vier Eckpunkte markiert. Selbst, wenn das in V5 noch nicht geht: es sollte doch kein großer Aufwand sein, dass du nach dem Verschieben der Anschlüsse (musst du ja sowieso machen) die alte Box löschst und eine neue zeichnest. Ich glaube mich zu erinnern, dass das normale Anschlussraster bei Schaltplänen 1,27 mm ist. Deine verschobenen Pins sollten daher wieder in dieses Raster fallen. Geht natürlich am einfachsten, wenn du das auch als aktives Raster im Symbol-Editor benutzt.
Jörg W. schrieb: > Ah, jetzt weiß ich, was du meinst. > > Da ich jetzt hier nur noch V5.99 (Preview für V6) drauf habe: dort kann > man sehr wohl diese Boxen auch verändern. Wenn man sie auswählt, werden > da die vier Eckpunkte markiert. > Selbst, wenn das in V5 noch nicht geht: es sollte doch kein großer > Aufwand sein, dass du nach dem Verschieben der Anschlüsse (musst du ja > sowieso machen) die alte Box löschst und eine neue zeichnest. Hi Jörg, ja das hab ich jetzt auch gemacht, aber irgendwie kam mir das komisch vor, das man das Rechteck erst löschen muss um ein dann ein neues Rechteck o.ä. zu ziehen. Aaaarrrg Vor den Kopf hau: Ja wenn man genau den Rand des Rechtecks trifft und dann rechten Mausclick wählt, gibts ein Menü um das Rechteck zu editieren... ok da war dumm von mir. aber danke für die Inspiration naja die nächste dumme Frage zu Kicad kommt bestimmt...- bald
Wolfram L. schrieb: > Ja wenn man genau den Rand des Rechtecks trifft und dann rechten > Mausclick wählt, gibts ein Menü um das Rechteck zu editieren. Die Fläche da drunter ist halt nur Füllfläche (die kann man auch transparent lassen). Aber wie geschrieben, in V6 funktioniert das besser: sowie du mit der Maus auf den Rand klickst, wird der Rahmen ausgewählt, und du bekommst Markierungen in den 4 Ecken angezeigt, an denen du ziehen kannst.
:
Bearbeitet durch Moderator
Jörg W. schrieb: > Wolfram L. schrieb: >> Ja wenn man genau den Rand des Rechtecks trifft und dann rechten >> Mausclick wählt, gibts ein Menü um das Rechteck zu editieren. > > Die Fläche da drunter ist halt nur Füllfläche (die kann man auch > transparent lassen). > > Aber wie geschrieben, in V6 funktioniert das besser: sowie du mit der > Maus auf den Rand klickst, wird der Rahmen ausgewählt, und du bekommst > Markierungen in den 4 Ecken angezeigt, an denen du ziehen kannst. Hi Jörg, gibtsdenn schon die V6 ? ich dachte die wäre noch in beta.. lg
Hallo, Wolfram L. schrieb: > gibtsdenn schon die V6 ? ich dachte die wäre noch in beta.. > lg https://kicad-downloads.s3.cern.ch/index.html?prefix=windows/nightly/ rhf
Wolfram L. schrieb: > Hi Jörg, > gibtsdenn schon die V6 ? Nö, aber die 5.99 ist wohl mittlerweile eine "beinahe-6". Es ist ja feature freeze, es werden also nur noch Bugs repariert.
