** Hilfe mit EasyEDA / PCB Layout gesucht **

[Andi .. (futility)]

Hallo in die Runde,

ich plane ein ganz kleines, privates Projekt via EasyEDA auf Platine zu
bringen und anschließend halbbestückt JLCPCB zu ordern. Leider komme ich
mit der Softwarelösung nicht klar und benötige daher Hilfe bei einem
effizienten Routing und das Hühnerfutter auf das Board zu bekommen.

Schaltplan ist vorhanden, insgesamt handelt es sich um einen ESP, etwa
12 Widerstände + 3 andere Bauteile, aber alles sehr überschaubar). Die
Platine ist 60x30mm groß.

Könnte mich hier jemand unterstützen? Ich kann als Aufwandsentschädigung
ein Paket (6 Gläser) superleckeren Brandenburger Bienenhonig aus eigener
Imkerei oder alternativ 20€ netto/Stunde anbieten.

Bei Nachfragen liefere ich gern Details, falls dies für die
Aufwandabschätzung notwendig ist.

Wäre schön, wenn sich jemand meldet, der sich mit EasyEDA schon
auskennt.
Gruß
Andi

[Ntldr -. (ntldr)]

Andi .. schrieb:

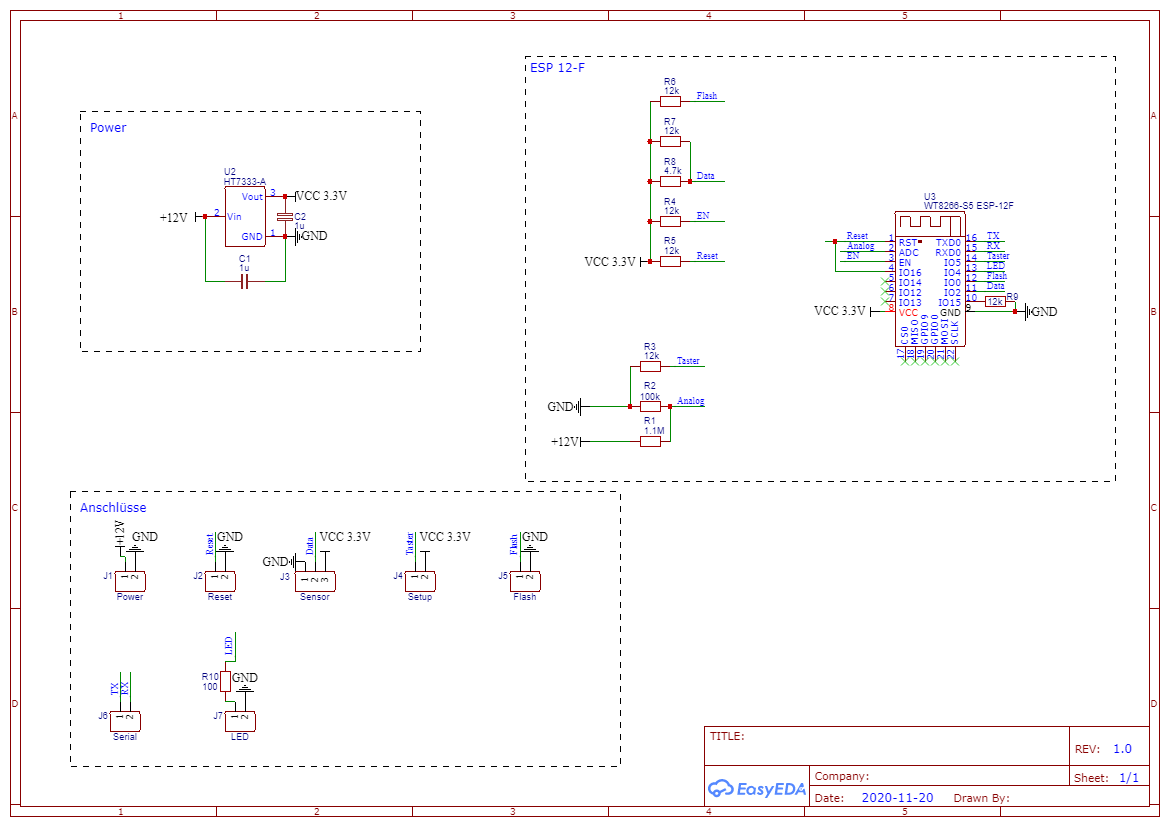

> Schaltplan ist vorhanden, insgesamt handelt es sich um einen ESP, etwa
> 12 Widerstände + 3 andere Bauteile, aber alles sehr überschaubar). Die
> Platine ist 60x30mm groß.

Na dann poste den Schaltplan doch mal als Dateianhang, damit hier alle
auf dem gleichen Stand sind. Ein derart kleines Projekt ist doch eine
super Gelegenheit das Ganze selbst zu erlernen - auch mit Feedback von
hier aus dem Forum.

EasyEDA ist da sogar noch sehr Einsteigerfreundlich im Vergleich zu den
"großen" Programmen. Wenn der Schaltplan passt, ist das dann doch recht
schnell erledigt.

[Andi .. (futility)]

Na klar gern, wenn es der Sache dienlich ist. ;)

Wenn ich was bei Lernen kann, freue ich mich natürlich. Leider habe ich
kein sonderlich großes techn. Verständnis und auch aktuell zumindest
nicht die Zeit, mir die vielen Youtubevideos dazu reinzulöffeln...

[Lukas E. (lukas_e147)]

Ich hab dir eine PN geschrieben :)

[Andi .. (futility)]

Hallo Lukas,

habe dir geantwortet (per Email).

Gruß
