Hallo

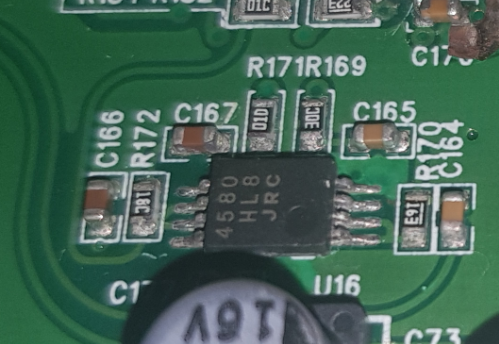

kennt jemand diese Bauform? Ist dies MSOP-8?

Beitrag melden Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Markierten Text zitieren Antwort Antwort mit Zitat
Re: Welche Bauform
von Sebastian S. (amateur)

Lesenswert?
• ▲
▼
Wenn Du ein Lineal mit in das Bild genommen hättest...

Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat
Re: Welche Bauform
von Wolfgang (Gast)

Lesenswert?
• ▲
▼
Sebastian schrieb:
> kennt jemand diese Bauform? Ist dies MSOP-8?

Das wirst du wohl anhand der Abmessungen selber prüfen müssen ...
https://www.njr.com/electronic_device/PDF/package/MSOP8(VSP8)_E.pdf
https://www.njr.com/electronic_device/PDF/NJM4580_E.pdf

Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat
Re: Welche Bauform
von Sebastian (Gast)

Lesenswert?
• ▲
▼
hmmm
ich kann die Form nicht finden.
Der Chip ist 5,5mm hoch (Gehäuse ohne Pins) und 3,5mm breit...

Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat
Re: Welche Bauform
von Sebastian (Gast)

Lesenswert?
• ▲
▼
sorry, 4,5mm hoch...

Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat
Re: Welche Bauform
von Bernd B. (bbrand)

Lesenswert?
• ▲
▼
Könnte ein TSSOP-8 sein:
https://www.diodes.com/assets/Package-Files/TSSOP-8.pdf

(Allerdings gibt es TSSOP-8 auch im Format 3x3 mm).

Gruß,
Bernd

Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat
Re: Welche Bauform
von hinz (Gast)

Lesenswert?
• ▲
▼
Sebastian schrieb:
> Der Chip ist 5,5mm hoch (Gehäuse ohne Pins) und 3,5mm breit...

SSOP-8

https://www.njr.com/electronic_device/PDF/package/SSOP8_E.pdf

Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat
