Hallo Ich suche momentan für den Stecker ein 3D-Modell und ggf. Schema und Footrpintdaten. Kann mir jemand sagen wo ich diese finde (0934208104-1)?
Viele Hersteller haben ihre 3D-Daten an externe Dienstleister ausgelagert, die wollen mindestens eine Registrierung.
Axel R. schrieb: > https://www.digitalo.de/products/411396/Binder-09-3420-81-04-1-Sensor-Aktor-EinbausteckverM8-Buchse-gerade-Polzahl-4-1St..html > > den? Hallo, ja da war ich auch schon, aber da gibt es keine 3D Daten und schön wäre auch gleich ein Footprint. Kann ich aber im Notfall selber machen.
Christoph db1uq K. schrieb: > Viele Hersteller haben ihre 3D-Daten an externe Dienstleister > ausgelagert, die wollen mindestens eine Registrierung. ist für mich kein Problem, ich sollte nur wissen wo.
sucheVerzweifelt schrieb: > Axel R. schrieb: >> > https://www.digitalo.de/products/411396/Binder-09-3420-81-04-1-Sensor-Aktor-EinbausteckverM8-Buchse-gerade-Polzahl-4-1St..html >> >> den? > > Hallo, ja da war ich auch schon, aber da gibt es keine 3D Daten und > schön wäre auch gleich ein Footprint. Kann ich aber im Notfall selber > machen. Den Footprint gibt es beim Steckerhersteller. Meistens auch ein brauchbares STEP.
Komisch. Auf der zu dem Steckverbinder gehörigen Produktseite findet man sowohl ein STEP-Modell als auch ein Datenblatt mit einer sehr präzise beschrifteten Maßzeichnung für den Leiterplatten-Footprint. Und das ganze ist sogar auf deutsch beschriftet. Was genügt Dir an diesen Informationen nicht? Erwartest Du, dass sie Dir per berittenem Boten nach Hause gebracht und auf einem Silbertablett präsentiert werden?
Angehängte Dateien:
-
100 KB

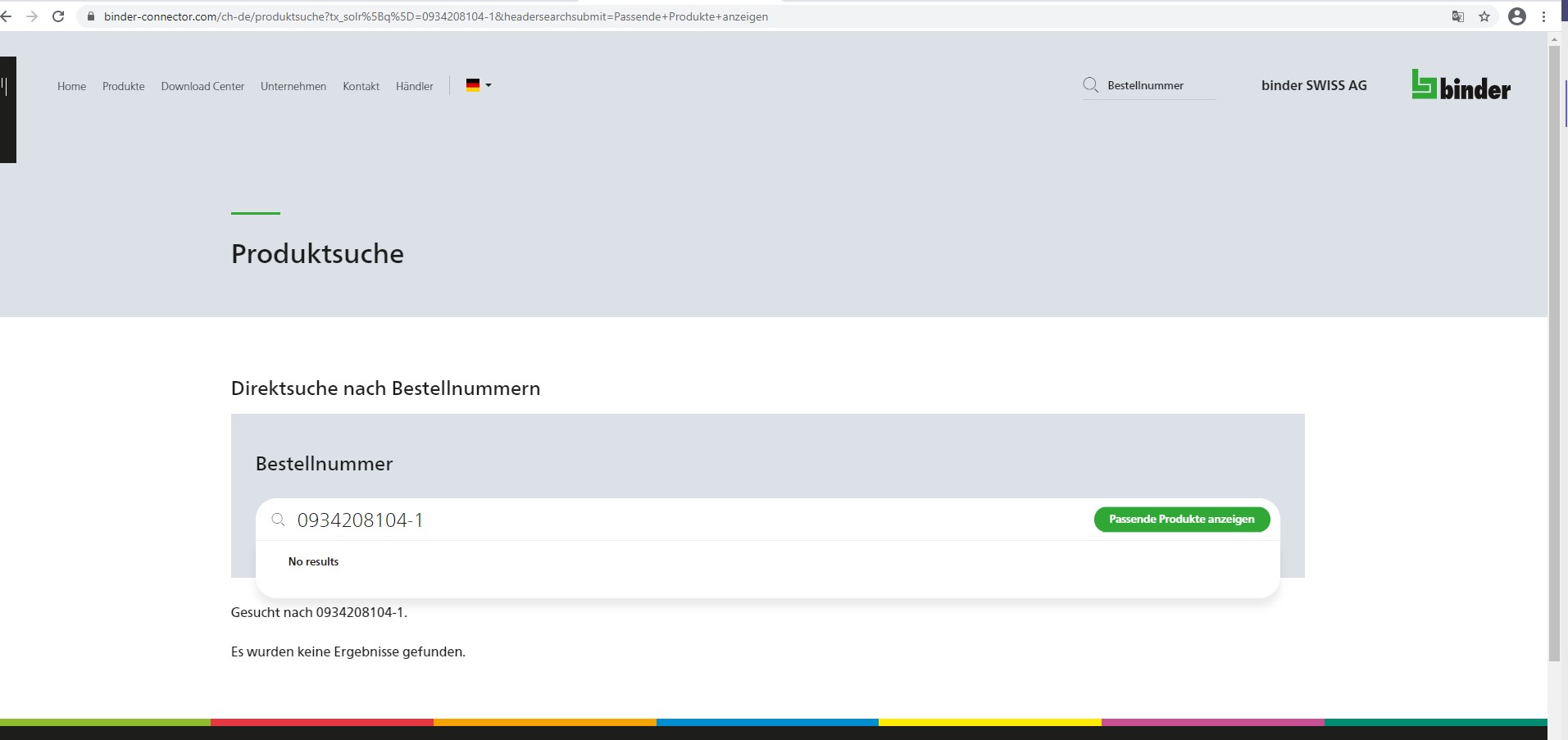

Andreas S. schrieb: > Komisch. Auf der zu dem Steckverbinder gehörigen Produktseite > findet man > sowohl ein STEP-Modell als auch ein Datenblatt mit einer sehr präzise > beschrifteten Maßzeichnung für den Leiterplatten-Footprint. Und das > ganze ist sogar auf deutsch beschriftet. > > Was genügt Dir an diesen Informationen nicht? > Erwartest Du, dass sie Dir per berittenem Boten nach Hause gebracht und > auf einem Silbertablett präsentiert werden? Siehe Bild
sucheVerzweifelt schrieb: > 0934208104-1 Danke, Treffer: https://www.binder-connector.com/ch-de/produkte/automatisierungstechnik/m-8-sensorsteckverbinder/flanschdose-von-vorn-verschraubbar-mit-schirmblech-tauchloeten#866618112000004 Entschuldige, aber wie hast das nun herausgefunden? Ich suche schon sicher 2h... :(
Stephan D. schrieb: > Neue Bestellnummer: 86 6618 1120 00004 @Stephan ich meinte übrigens dich Danke, Treffer: https://www.binder-connector.com/ch-de/produkte/automatisierungstechnik/m-8-sensorsteckverbinder/flanschdose-von-vorn-verschraubbar-mit-schirmblech-tauchloeten#866618112000004 Entschuldige, aber wie hast das nun herausgefunden? Ich suche schon sicher 2h... :(
sucheVerzweifelt schrieb: > Entschuldige, aber wie hast das nun herausgefunden? Ich suche schon > sicher 2h... :( Ich bin zwar nicht Stephan, aber such bei Binder mal nach 0934208104, d.h. ohne -1. Bleibt nur die Frage, was sagt das -1 aus? Ist das vielleicht doch was anderes?
Dietrich L. schrieb: > sucheVerzweifelt schrieb: >> Entschuldige, aber wie hast das nun herausgefunden? Ich suche schon >> sicher 2h... :( > > Ich bin zwar nicht Stephan, aber such bei Binder mal nach 0934208104, > d.h. ohne -1. > Bleibt nur die Frage, was sagt das -1 aus? Ist das vielleicht doch was > anderes? Hallo Dietrich Ich habe ehrlich gesagt keine Ahnung. Wobei ich mir aber eigentlich sicher bin, dass ich es mal ohne -1 bei Binder eingegeben habe und trotzdem kam "kein Ergebnis". Darum bin ich hierher gekommen: https://www.voelkner.de/products/431668/Binder-09-3420-81-04-1-Sensor-Aktor-EinbausteckverM8-Buchse-gerade-Polzahl-4-1St..html und da steht die -1.. dann hab ich die auch eingegeben und auch da nichts gefunden bei Binder. Dann habs ich aufgegeben und hier gefragt. naja egal, super danke euch
sucheVerzweifelt schrieb: > Darum bin ich hierher gekommen: > https://www.voelkner.de/products/431668/Binder-09-3420-81-04-1-Sensor-Aktor-EinbausteckverM8-Buchse-gerade-Polzahl-4-1St..html Conrad/Völkner/... fügen gerne mal Ziffern an. So auch beim nahezu kompletten Binder-Programm (gerade mal verglichen) Die Binder-Stecker (von denen wir verschiedene Modelle seit Jahren verwenden) folgen aber einem einheitlichen Muster bei den (hier alten) Bestellnummern. Wenn es ein Binderstecker ist, dann ist es der. VG, Stephan
sucheVerzweifelt schrieb: > Darum bin ich hierher gekommen: > https://www.voelkner.de/products/431668/Binder-09-3420-81-04-1-Sensor-Aktor-EinbausteckverM8-Buchse-gerade-Polzahl-4-1St..html > und da steht die -1.. Aber interessanterweise finde ich im Datenblatt, das bei Völkner verlinkt ist, nur "09 3420 81 04"...
Der "Dienstleister" für CAD-Modelle heißt oft traceparts.com , z.B. (anderer Binder-Stecker): https://www.traceparts.com/en/product/binder-99-0686-19-03-m12s-female-cable-connector-contacts-2pe-80-100-mm-screw-clamp-ip67-ul?CatalogPath=TRACEPARTS%3ATP09002002001004&Product=90-01022019-045362
Angehängte Dateien:
-
73 KB

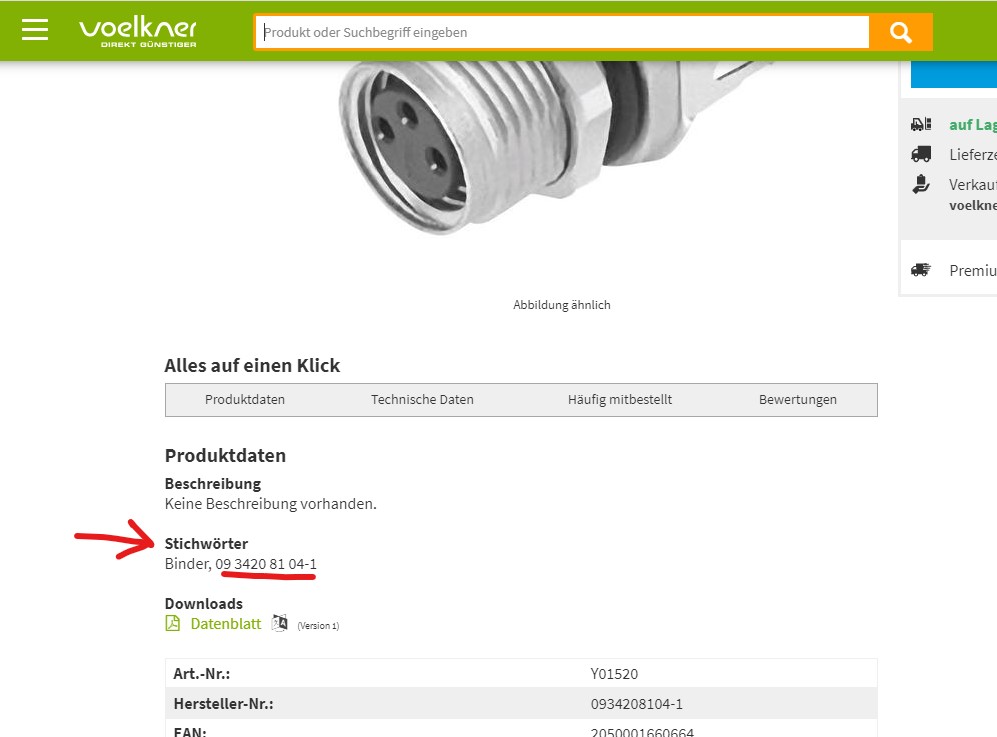

Dietrich L. schrieb: > sucheVerzweifelt schrieb: >> Darum bin ich hierher gekommen: >> > https://www.voelkner.de/products/431668/Binder-09-3420-81-04-1-Sensor-Aktor-EinbausteckverM8-Buchse-gerade-Polzahl-4-1St..html >> und da steht die -1.. > > Aber interessanterweise finde ich im Datenblatt, das bei Völkner > verlinkt ist, nur "09 3420 81 04"... siehe Bild Dietrich, das Kleingedruckte sehe ich aber alles andere nicht :D
