Die Schaltpläne in LTSpice sind meiner Meinung nach optisch nicht sehr ansprechend. Ganz anders als die Schaltpläne in den Datenbüchern von Linear Technology (LT). Es gibt eine Webseite die den LTSpice Schaltplan in das optische LT format umwandelt: http://reaylabs.com/tools/SchematicViewer/SchematicViewer.html# Das funktioniert soweit auch gut! Unter "File Selection/Help" findet man mMn. die Anleitung wie man ohne den Umweg der Webseite diese Optik schon bei der Simulation erhält. Dazu installiert man entsprechende Fonts, Sym und Examples. Wenn ich das soweit durchführe ändert sich aber die Optik nicht. Was mache ich falsch? Vielleicht hat jemand einen Tip für mich.
Beim Test funktionierte das Programm von Bob Reay von Linear Technology ohne weiteres ... :-) Bibliothekspfade in LTspice richtig eingestellt ?! gute LTspice Anleitung :-) https://web.mit.edu/6.101/www/s2020/handouts/LTSpiceIntro.pdf
Danke für den Hinweis auf das PDF. Wie gesagt, das Online Tool geht super! Die Einstellungen für die Farben (schwarz), Schriftart (Arial narrow 34 ohne bold) und Strichstärke (Pen thickness= 3) habe ich in LTSpice gemacht. Sieht gleich viel besser aus :-) Was mir noch fehlt ist z. B. die runde "Junction". Also der Verbindungspunkt zwischen zwei Leitungen. Der ist ja bisher quadratisch. Es gab auf der Seite von Bob Reay eine Sym-Bibliothek (+Font, +Beispiele) zum runterladen. Vermutlich mit diversen überarbeiteten Symbolen. Das versuche ich gerade zum laufen zu bringen.

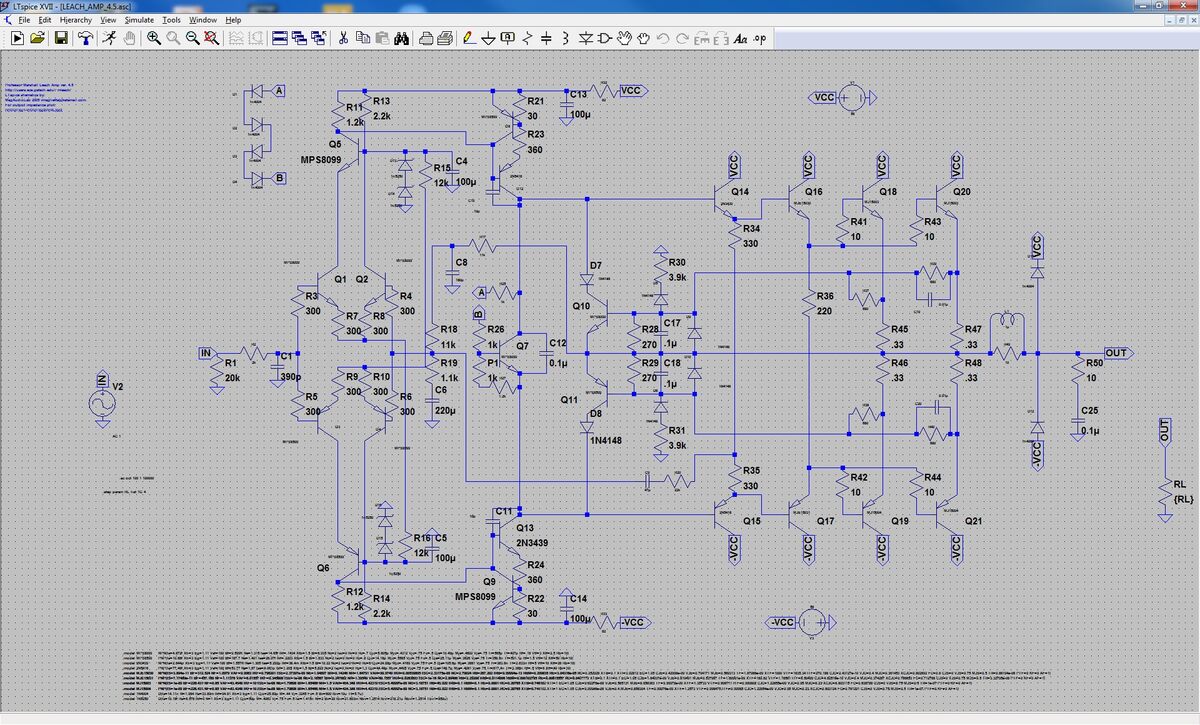

rechen s. schrieb: > Die Schaltpläne in LTSpice sind meiner Meinung nach optisch nicht sehr > ansprechend. Einige Schaltungen könnten sch etwas übersichtlicher sein. Ich habe mal ein etwas unübersichtliches Beipiel beigefügt. Hier wollte der Ersteller wohl unbedigt alles auf DIN A4 bringen. Also als Entwickler bin ich schon froh wenn die Schaltung gut lesebar ist. Richtig ansprechend sollte dann das Layout sein. mfg Klaus
:
Bearbeitet durch User
Falls eine geänderte Zuordnung bei den Shortcuts gewünscht wird https://www.youtube.com/watch?v=Nn0LQ8pzF2k
