Moin,

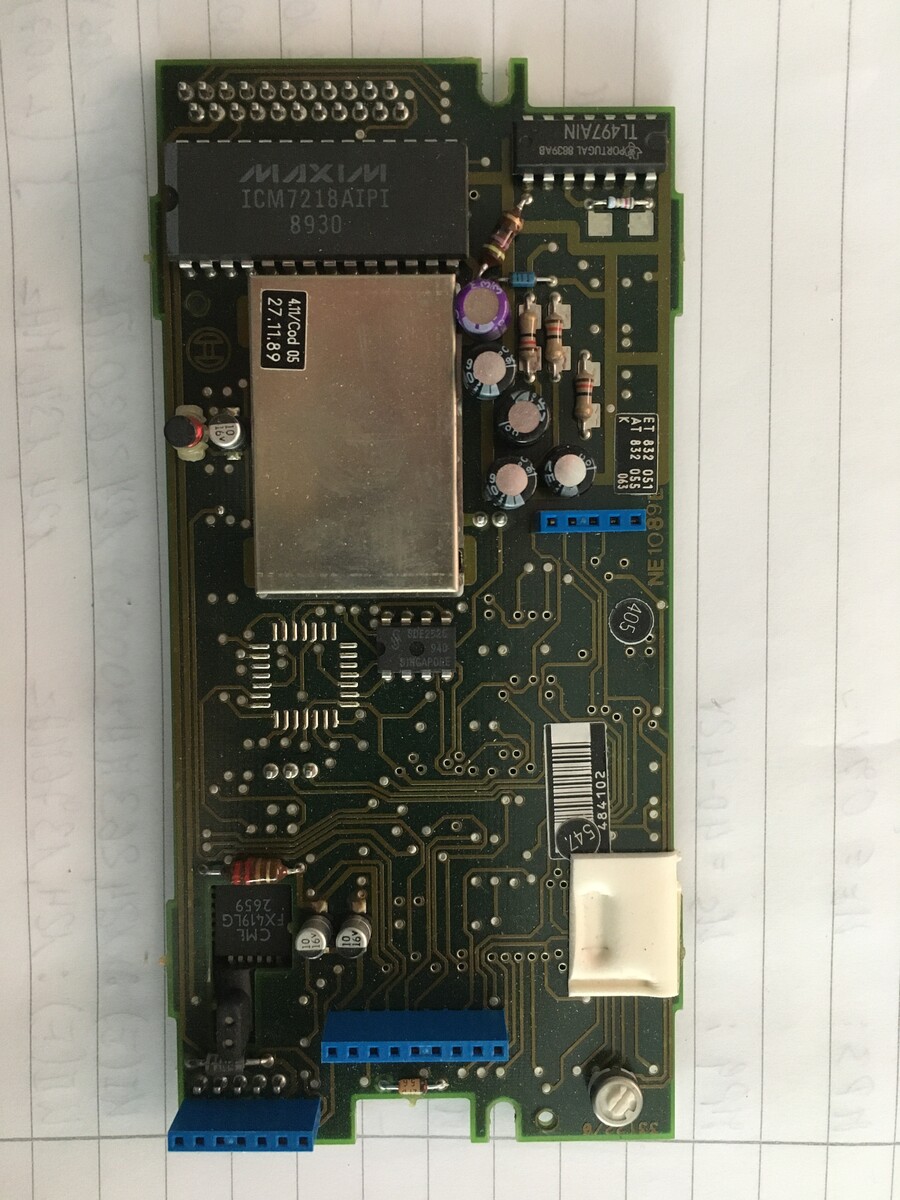

kennt jemand diese abgebildete Schaltung? Hat jemand hierzu ein
Blockschaltbild oder gar einen Stromlaufplan? Jede Info oder Hilfe
hierzu ist sehr willkommen.
Schöne Grüsse.
So pessimistisch wie du bin ich noch nicht. Vielleicht hat ja jemand
leicht vergilbte Fotokopien aus jener Zeit noch bei sich rumliegen. Die
Hoffnung stirbt zuletzt... :)
Ab, wieder so ein Salamithread.
Was soll die blöde Frage, Du musst doch wissen aus welchem Gerät das
kommt.
Oder hast Du die Platine auf der Straße gefunden und benötigst unsere
Glaskugeln?
Mann Mann Mann
Mettwurst schrieb:> Du musst doch wissen aus welchem Gerät das kommt.
Die Bemerkung ist berechtigt und war auch mein erster Gedanke.
@TO
Oder was nutzen Dir die Platinen ohne das Gerät wo sie reingehören?
Auf jeden Fall hat das Gerät ein Display. Der ICM7218AIPI ist ein
Displaytreiber und Decoder.
Die meisten anderen ICs sind auch kein Hexenwerk. Da kann man auch mal
ohne Schaltplan mit einem Oszi dran Messen, ggf, auch mit einem DMM.
K. D. schrieb:> Herzlichen Dank für diese sachdienlichen Hinweise.
Hast Du bekommen.
> Es gibt keine blöden Fragen, sondern nur blöde Antworten. QED.
Sorry, aber diesen Quatsch kannst Du dir sparen. Und es gibt blöde
Fragen, wie auch blöde Threads. Deiner gehört definitiv dazu, spätestens
seit deiner Reaktion auf die Kommentare.
K. D. schrieb:> Herzlichen Dank für diese sachdienlichen Hinweise. Es gibt keine blöden> Fragen, sondern nur blöde Antworten.
Es gibt vor allem Leute, die lieber blöde Ratespielchen veranstalten,
statt ihre Fragen vernünftig zu stellen. Glaubst du ernsthaft, jeder hat
sich das optische Erscheinungsbild aller Platinen eingeprägt, die er mal
gesehen hat? Dass die Aussichten auf eine brauchbare Antwort höher sind,
wenn man das Gerät nennt, zu dem das Teil gehört, sollte doch wohl klar
sein.
Christian M. schrieb:> Ist schwer ohne Verwendungszweck herauszufinden was das war oder ist.>> Rätsel, wo hast du das rausgebaut?
Moin Christian,
ich habe es nicht ausgebaut. Eine Kollegin gab es mir auf der Arbeit
ohne weiteren Kommentar. Nach meiner jetzigen Kenntnis soll es sich um
einen Tonrufauswerter aus einem Bosch-Funkgerät handeln. Ich vermute mal
KF166, denn ich fand im Netz ein ähnliches Teil in so einem Gerät auf
einer polnischen Seite.
Bevor ich es wegschmeisse, würde ich verständlicher Weise weitere Infos
hierzu einholen.

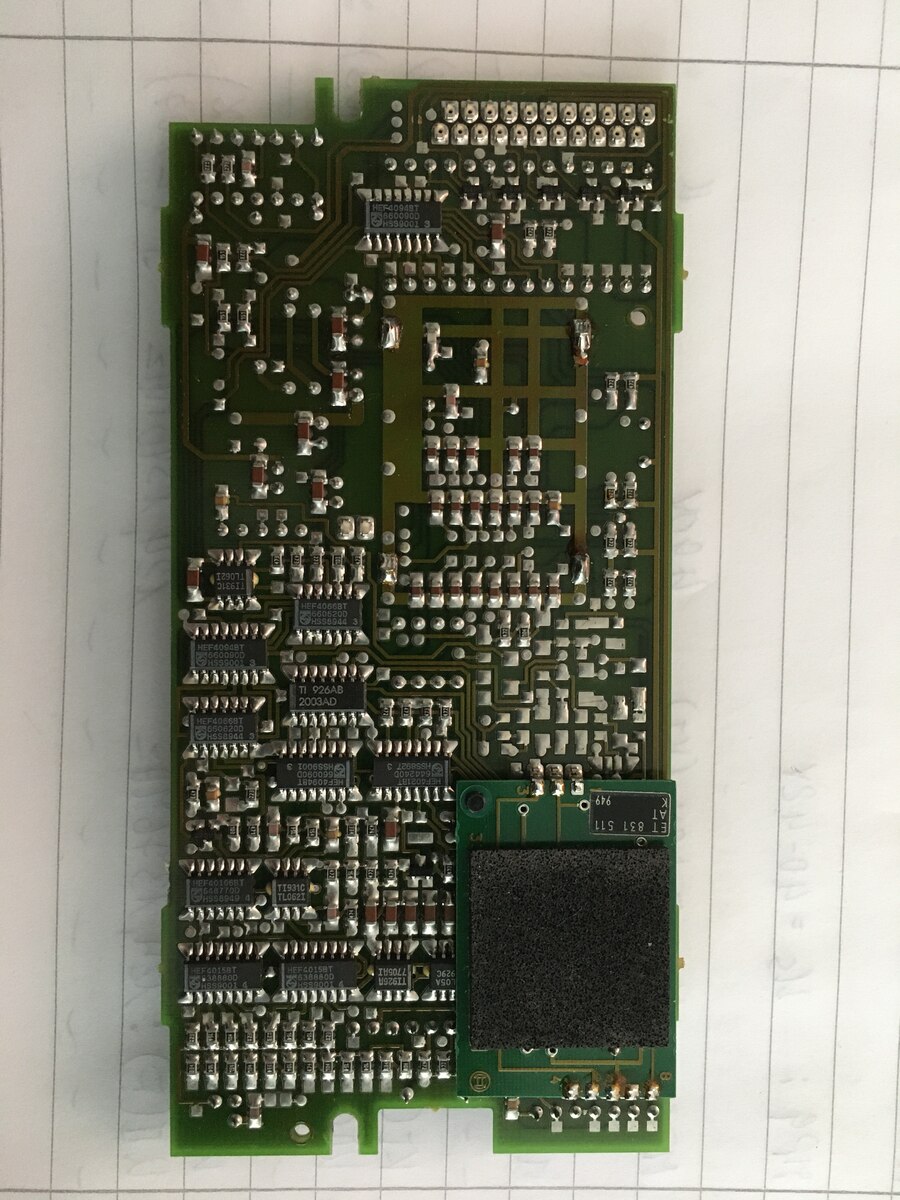

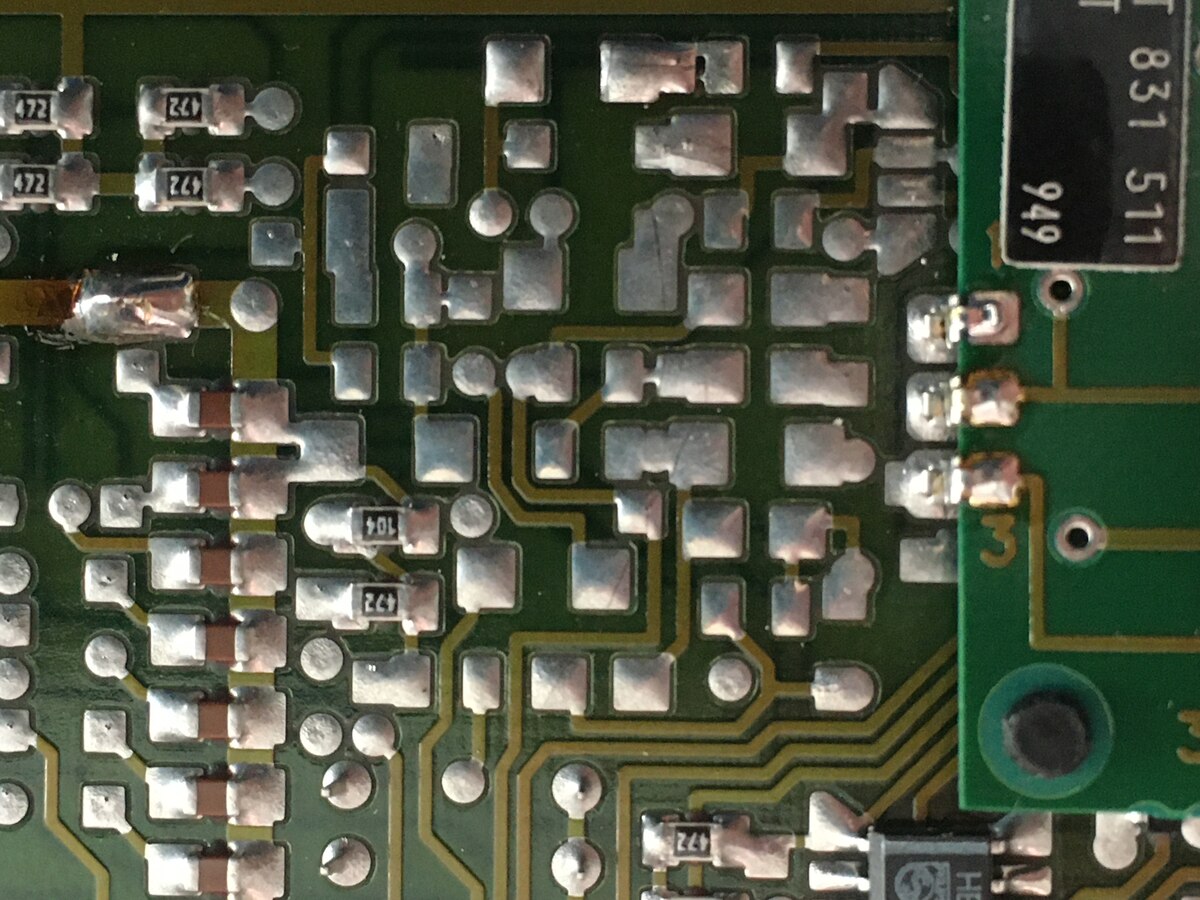

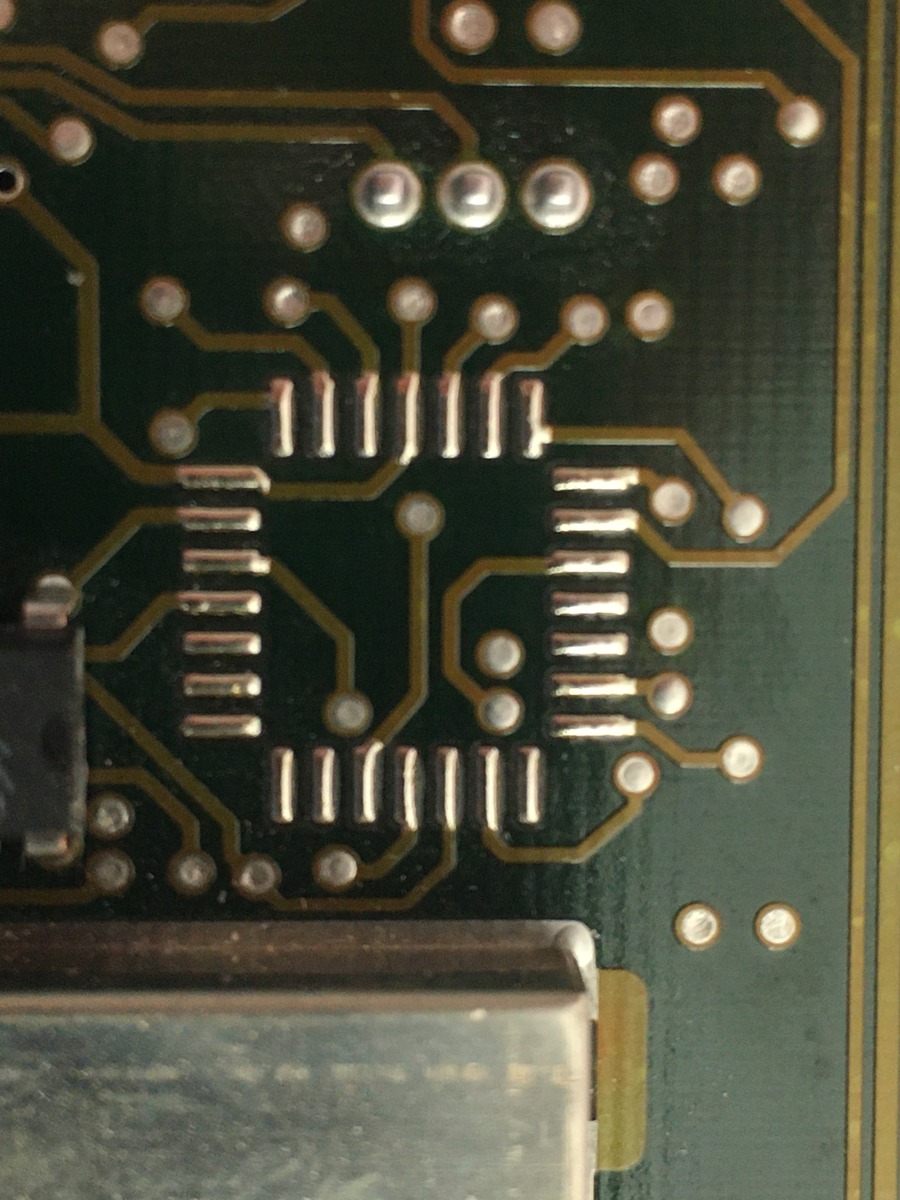

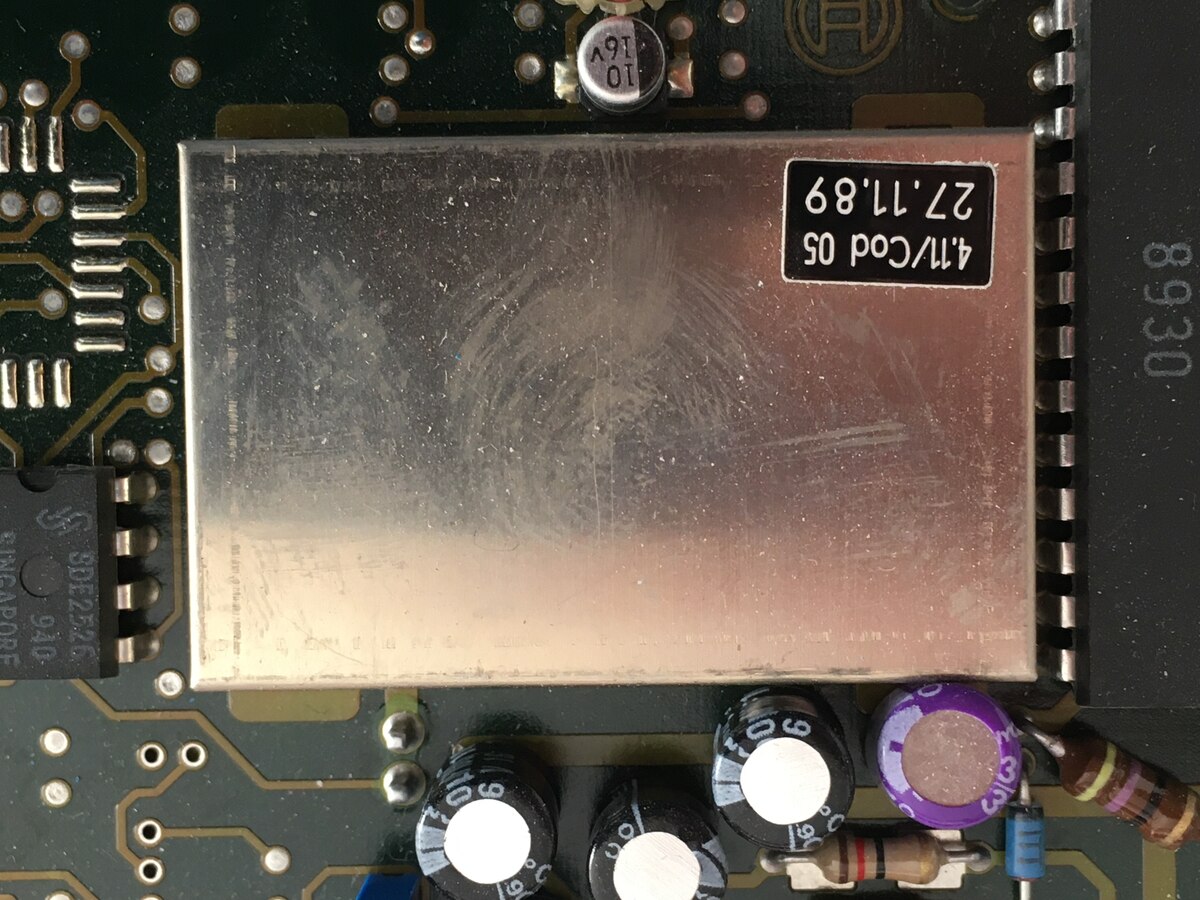

Ich habe jetzt mal die Platine etwas genauer untersucht: es gibt einen
weissblechgekapselten Bereich auf der Bauteilseite, der für mich nicht
zugänglich ist. Die Unterseite verrät auch nicht welche Funktion sich
hier verbirgt.

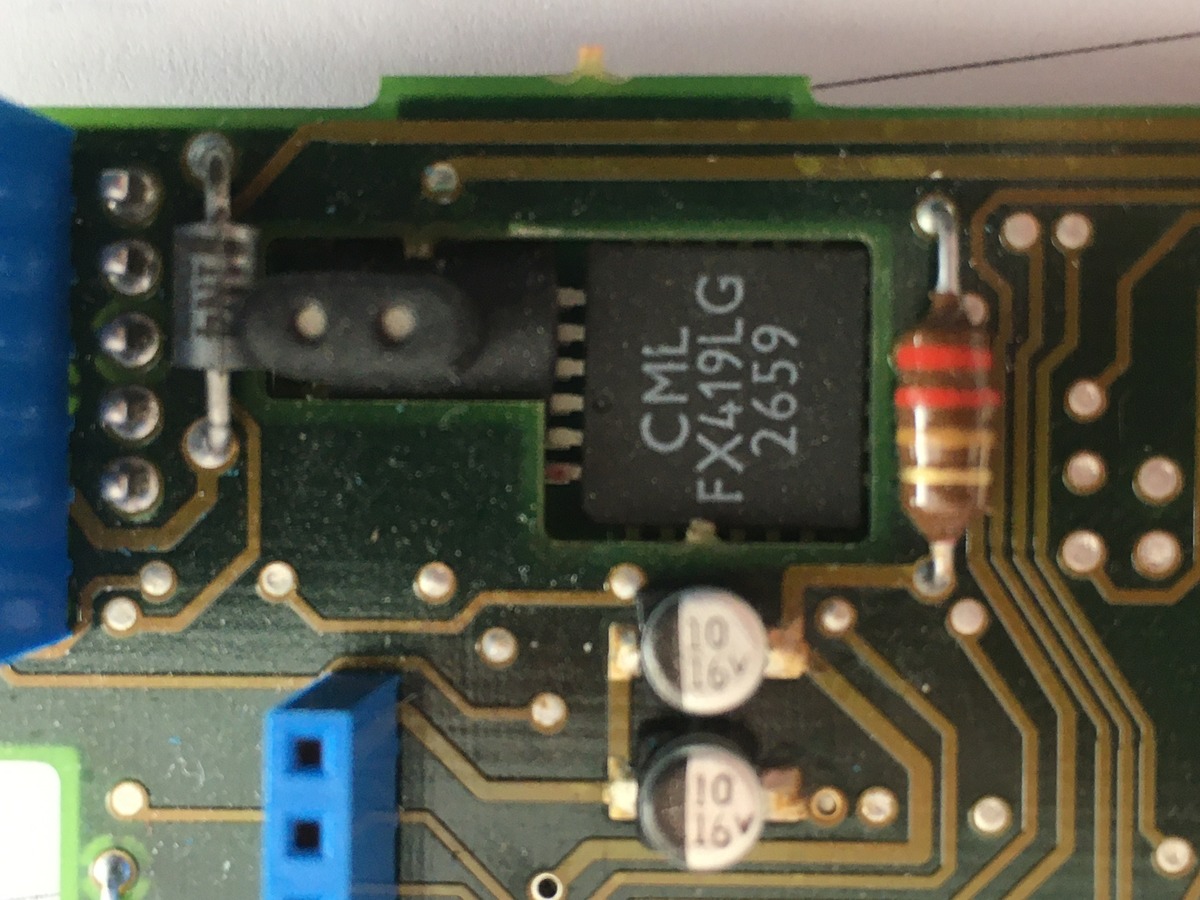

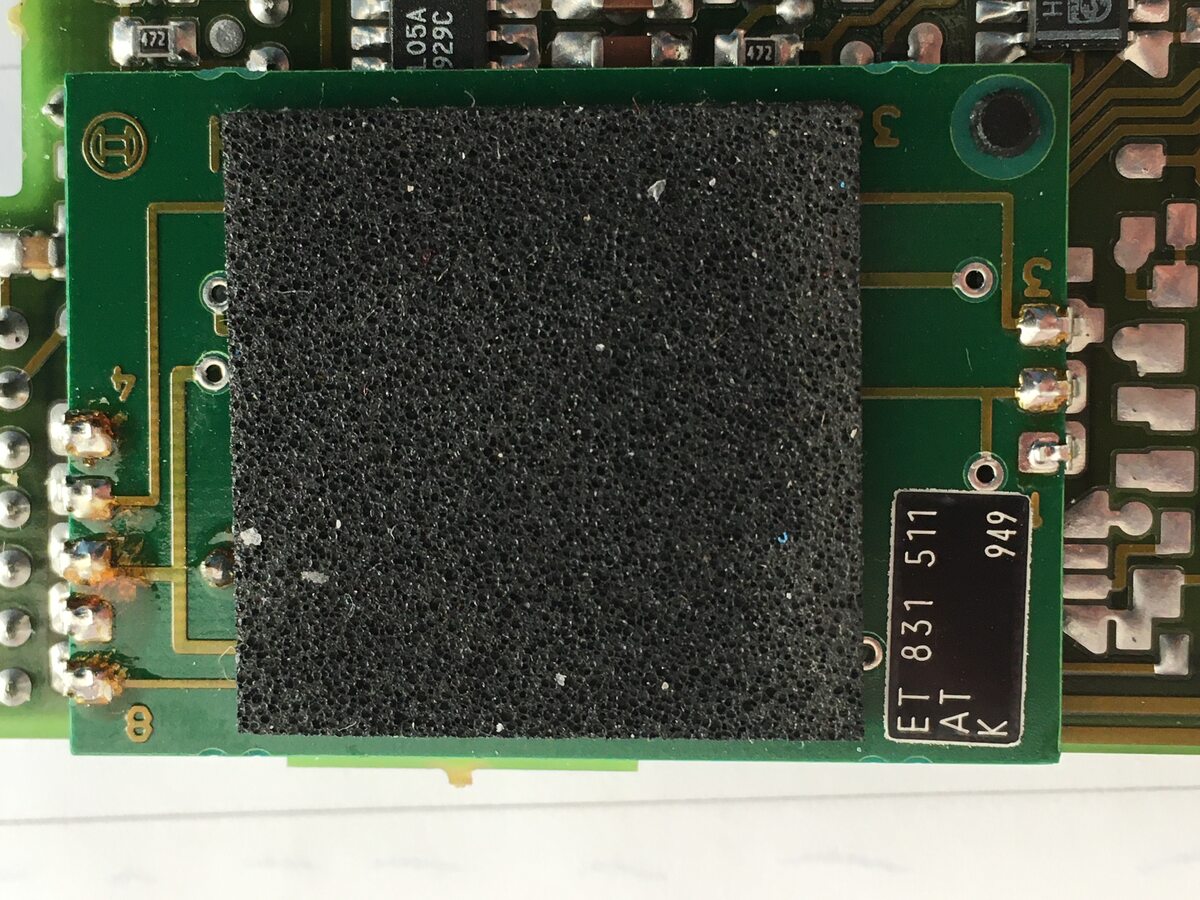

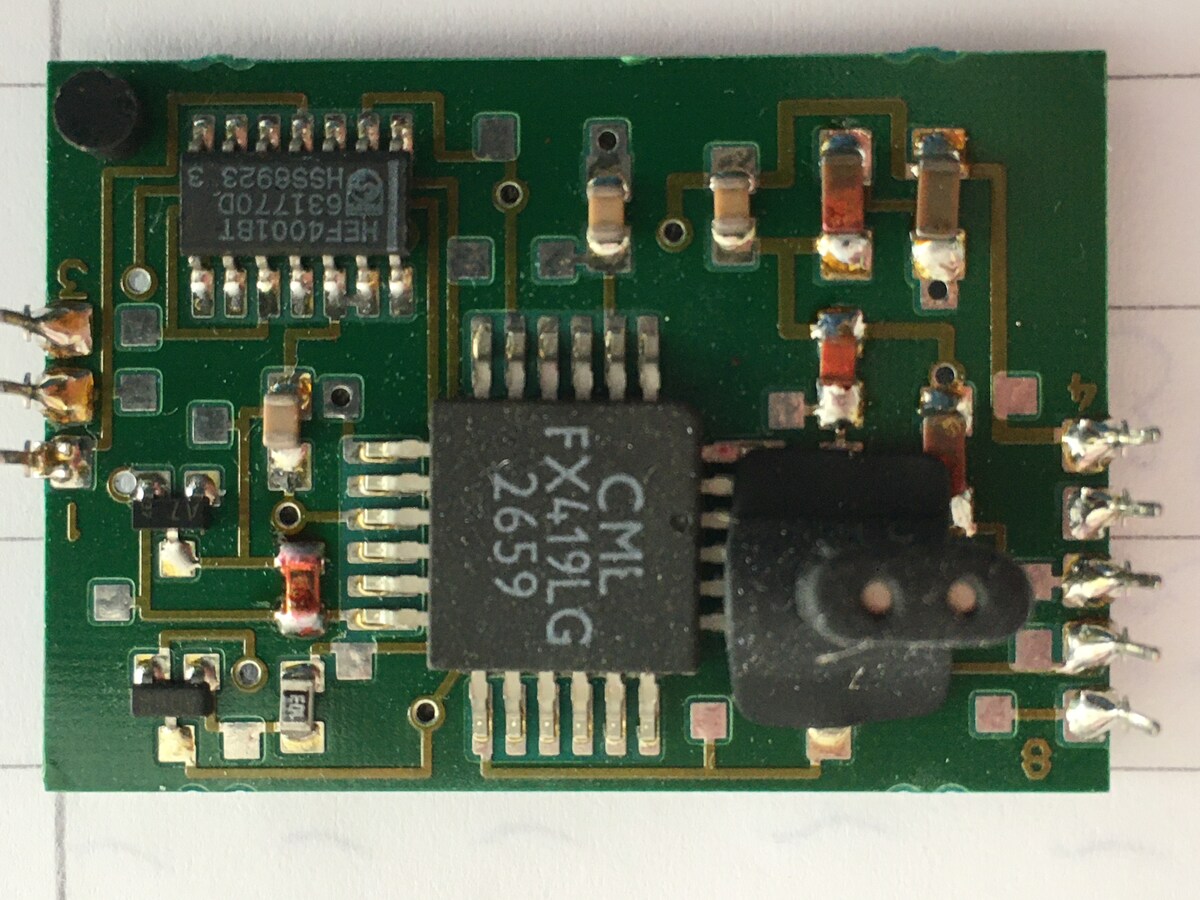

Desweiteren gibt es eine Aufsteckplatine, deren Funktion mir nicht klar
ist, aber aufgrund des Chips CML FX419LG Teil eines 1200Bd-FSK-Modems zu
sein scheint. Meine Vermutung: hiermit werden codierte Telegramme z.B. 5
stellig zur Freischaltung der empfängerseitigen Rauschsperre über den
NF-Kanal verschickt.
Vielleicht kann das jemand mit mehr Hintergrundwissen/Unterlagen
bestätigen?
K. D. schrieb:> ich habe es nicht ausgebaut. Eine Kollegin gab es mir auf der Arbeit> ohne weiteren Kommentar. Nach meiner jetzigen Kenntnis soll es sich um> einen Tonrufauswerter aus einem Bosch-Funkgerät handeln. Ich vermute mal> KF166, denn ich fand im Netz ein ähnliches Teil in so einem Gerät auf> einer polnischen Seite.
Frag mal den User DG3YCS, der dürfte dazu Unterlagen haben.
Den Tondecoder sehe ich auf Deiner Platine nicht. Anscheinend ist bei
Dir nur das FSK-Datenmodem bestückt.
Moin Soul,
danke schon mal für den freundlichen Hinweis. Ich werde mich an den
genannten User gerne werden.
Hast du noch weitere Infos zu der Platine/Schaltung?
Schöne Grüße.

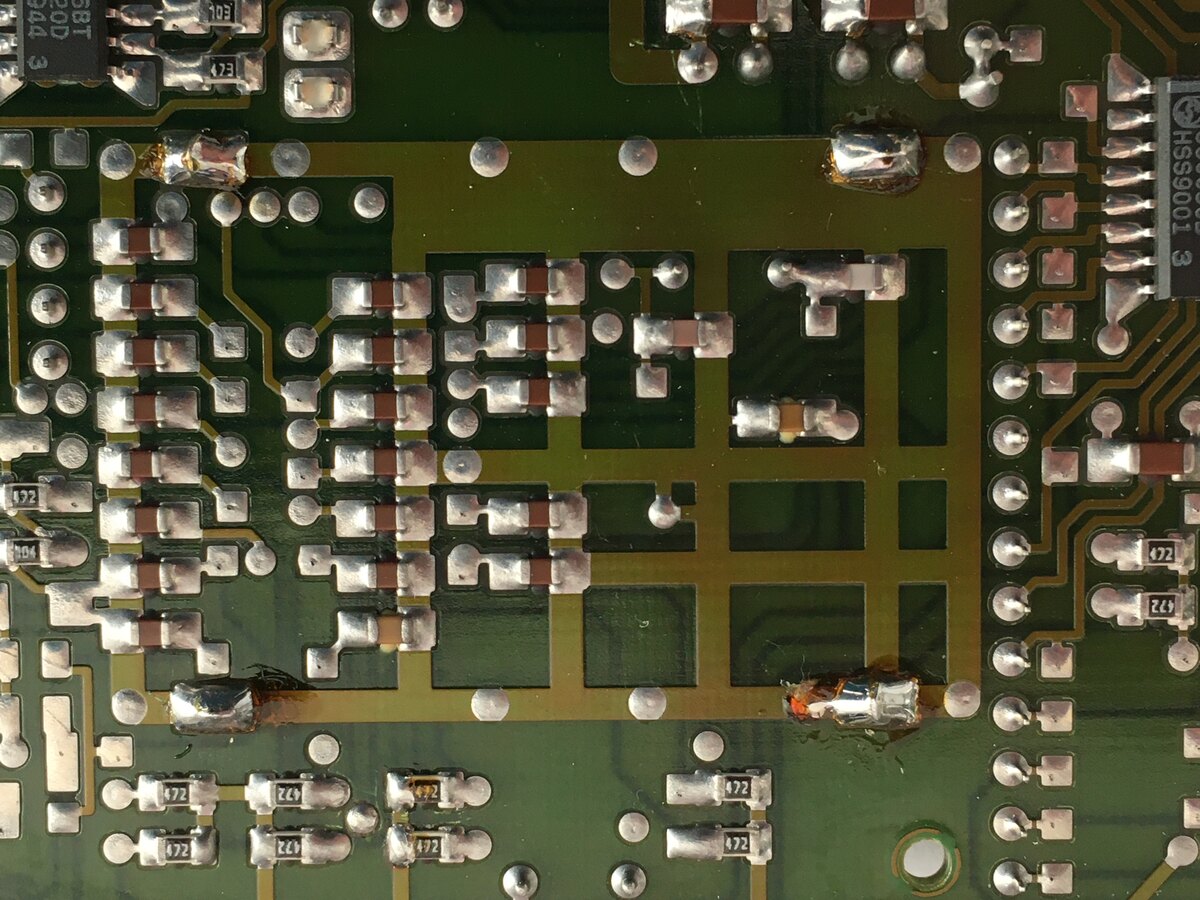

K. D. schrieb:> wäre das hier der Platz für eine mögliche Auswerteschaltung oben und> unten auf der Platine?
Das kommt ganz auf die Größe Deiner "Auswerteschaltung" an. So etwas
kann man vermutlich ausmessen.
Eine eigene Frage?
Dieser Thread ist über 5 Jahre alt.
Stell sie in einem eigenen Thread – dort lesen mehr Leute mit, und sie wird öfter und schneller beantwortet.
