Moin Leute, zeichne momentan ein Schaltplan mit Pulsonix. Brauche hierfür ein Jumper mit 3 Pins, wie heißt dieser Bauteil auf Pulsonix?
Bei den mitgelieferten Bibliotheken unter Generic -> 3WP.
Gast
#6723186
Karsten B. schrieb: > Bei den mitgelieferten Bibliotheken unter Generic -> 3WP. und wie lautet der Partname? ,,3WP" finde ich nicht
3WP heißt er. Drei Pads im Abstand von 2.54mm kann man sich notfalls aber auch innerhalb weniger Sekunden als eigenes Bauteil anlegen.

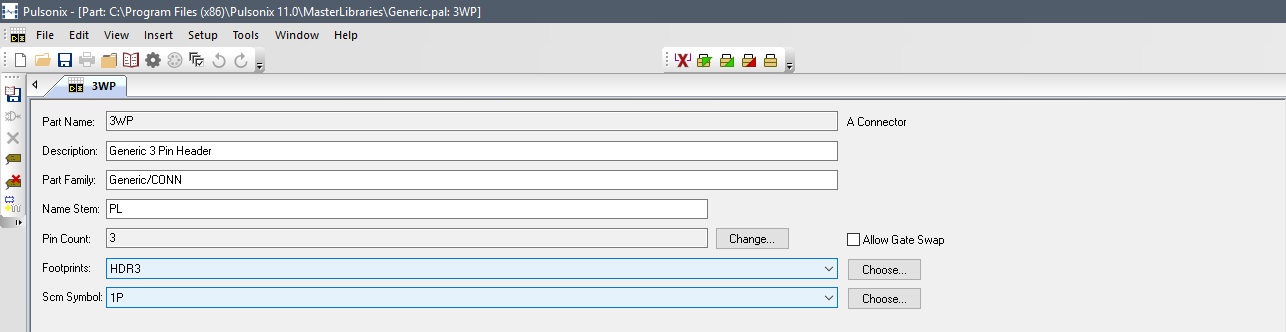

Angehängte Dateien:
-
(19 KB)
Gast
#6723262

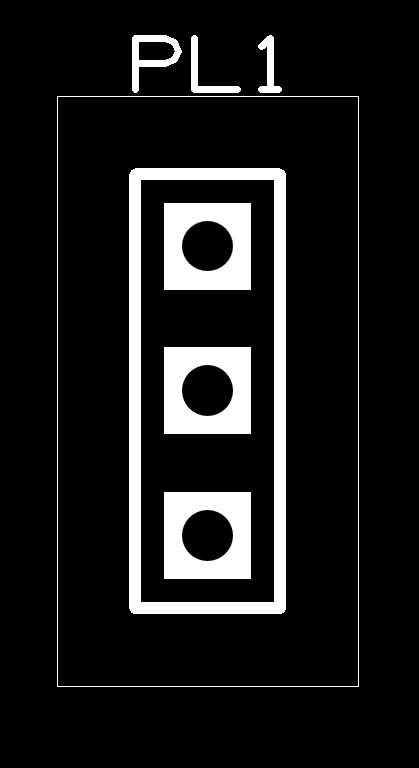

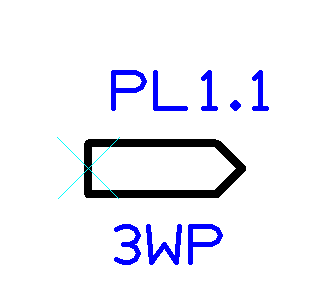

Hab ihn gefunden, der sieht doch bei dir auch so aus oder? Wie tut man den verarbeiten, weil ich habe gedacht dass man ein Jumper mit 3 Pins bekommt ;D
Angehängte Dateien:
-
(1,1 KB)
Gast
#6723278
in der PCB Ansicht sieht es ja richtig aus, aber im Schematic Design erschließt es mir nicht wie ich mit dem Bauteil umgehen soll
Angehängte Dateien:
-
(2,7 KB)

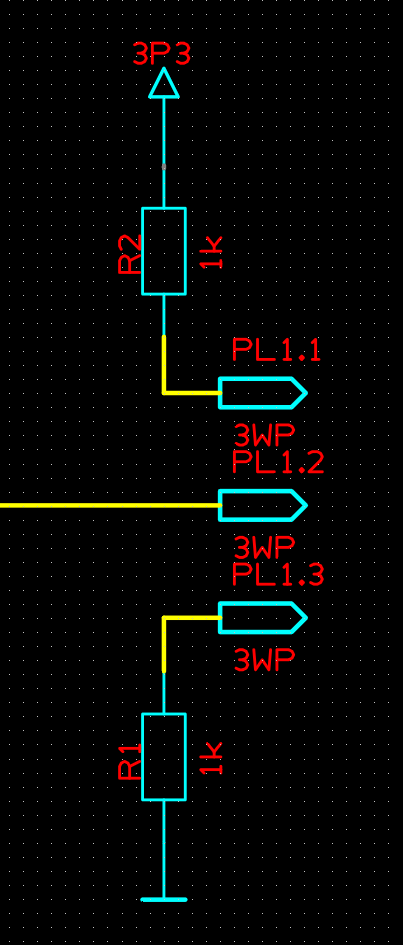

Einfach drei Mal im Schematic platzieren. Das ist nur ein einzelner generischer Pin. Sobald du den ersten Pin ins Schematic ziehst, landen die restlichen beiden im Component Bin. Wenn dir das nicht gefällt, musst du dir entweder ein eigenes Symbol zeichnen oder nimmst eins der generischen Block-Symbole (BLOCK3f z.B.).
Angehängte Dateien:
-
(12 KB)
Gast
#6723293
das macht Sinn, super vielen dank dir !
