SMD-Montage von DIL8-Chips
Gast
#6723326
Hallo, ich kann einen bestimmten Chip leider nur als DIL8 bekommen. Ich würde diesen gerne trotzdem als SMD auf der Leiterplatte anbringen (kürzen und umbiegen der Beinchen). Es gab diese SMD-Chip-Version "früher mal" (DIL aber mit schon vom Hersteller nach unten umgebogenen Pins)... Aber wie hieß dieser Footprint bloß? Stefan SMD-8 P2.54 bzw. DIP8-SMD
Gast
#6723336
Vielen lieben Dank!
Gast
#6723341
Stefan schrieb: > DIL aber mit schon vom Hersteller nach unten umgebogenen Pins Na ja, SOJ, die J-Lead Variante von DIL, mit 4 Seiten als PLCC. https://en.m.wikipedia.org/wiki/Small_outline_integrated_circuit Aber zielfuhrender durfte das Biegen nach aussen sein, wie bei ihm hier: https://www.reichelt.de/1-fach-optokoppler-5kv-80v-50ma-50-600-smd-4-ltv-816s-p146660.html Das hat sogar Canon gemacht...

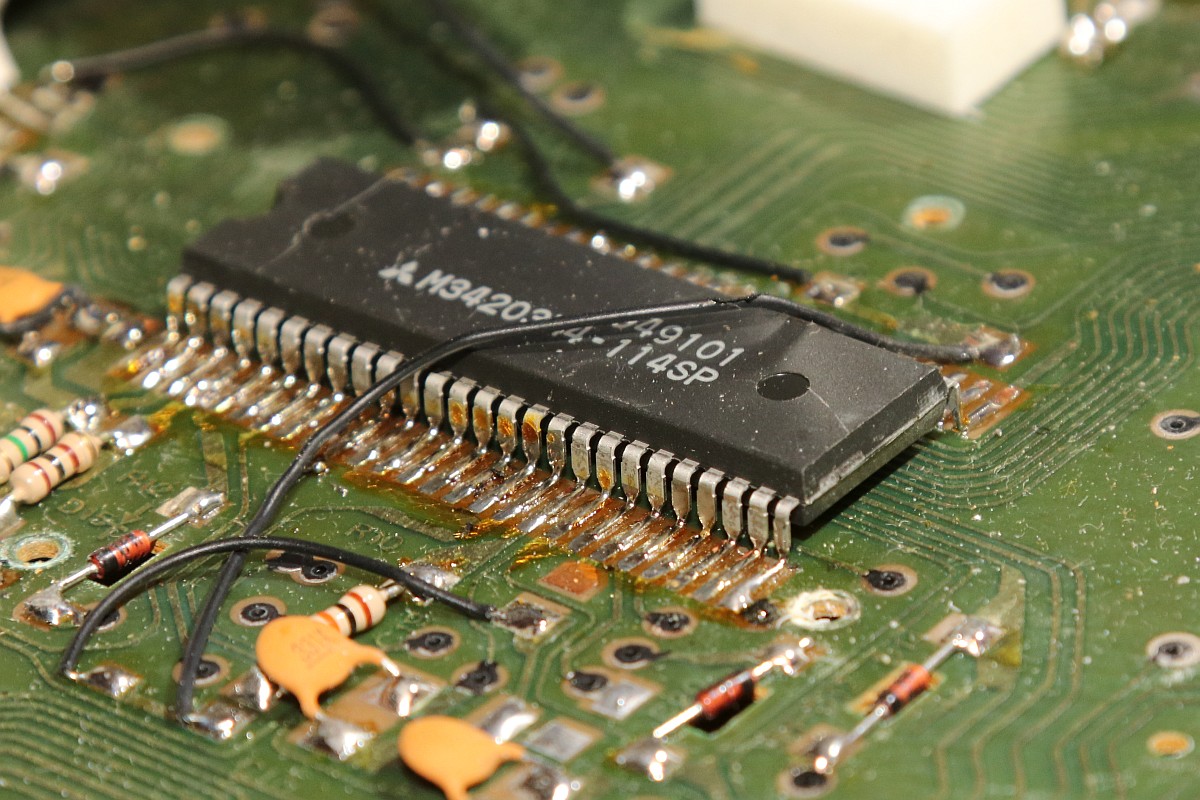

Angehängte Dateien:

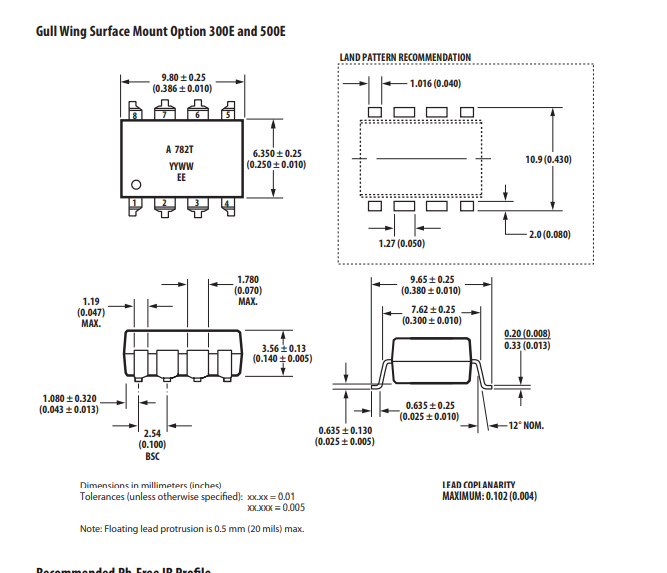

Ich dachte, das DIL soll auf einen SO-Footprint gelötet werden. Das wäre etwas komplizierter. Arieselec hat ein Menge allerdings teurer Lösungen zu solchen Aufgaben: https://www.arieselec.com/product-category/pcb-ic-adapters/correct-a-chip-adapters/ Schau mal im folgenden Datenblatt nach, vielleicht meinst du ja sowas (ähnliches) wie ich es von Broadcom von den Optokopplern kenne. https://docs.broadcom.com/doc/AV02-1565EN
Angehängte Dateien:
Gast
#6723607
Power Integraions nennt das SMD-8B
Gast
#6723636
Es gibt sogar IC-Fassungen in SMD: https://www.reichelt.de/praezisions-ic-sockel-8polig-2-54mm-smd-mpe-017-1-008-3-p119874.html Antwort schreibenBitte melde dich an, um einen Beitrag zu schreiben. |
