Was ist das für ein Baustein

Frank5 Gast 04.07.2021 18:15 #6746765

Lesenswert?

•

▲
▼

Hallo,
kann mir einer sagen, was das für ein Baustein ist, oder wo man ihn
bekommte?
Er sitzt in einem Multiswitch von Schwaiger SEW 4058L, und verursacht

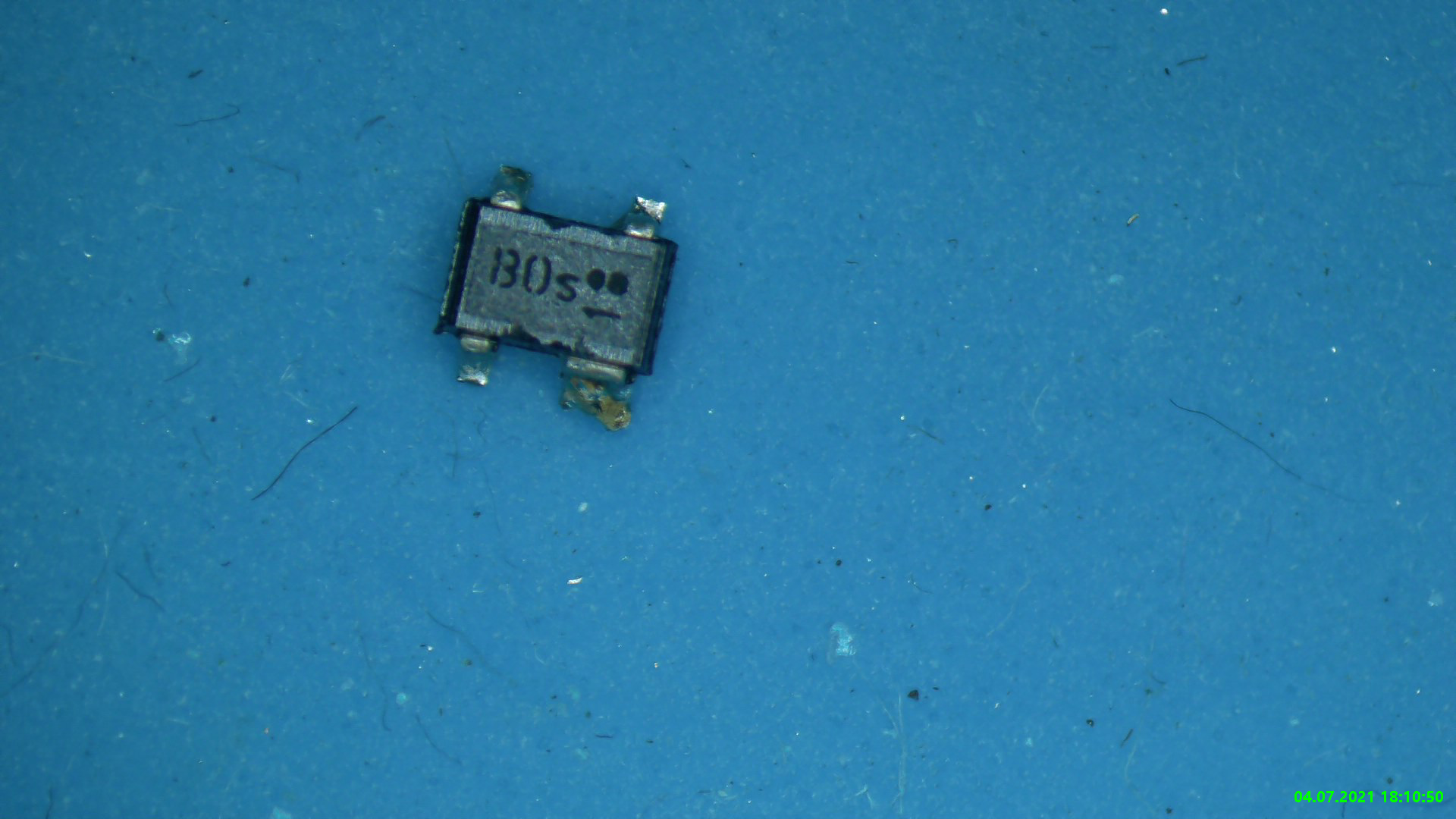

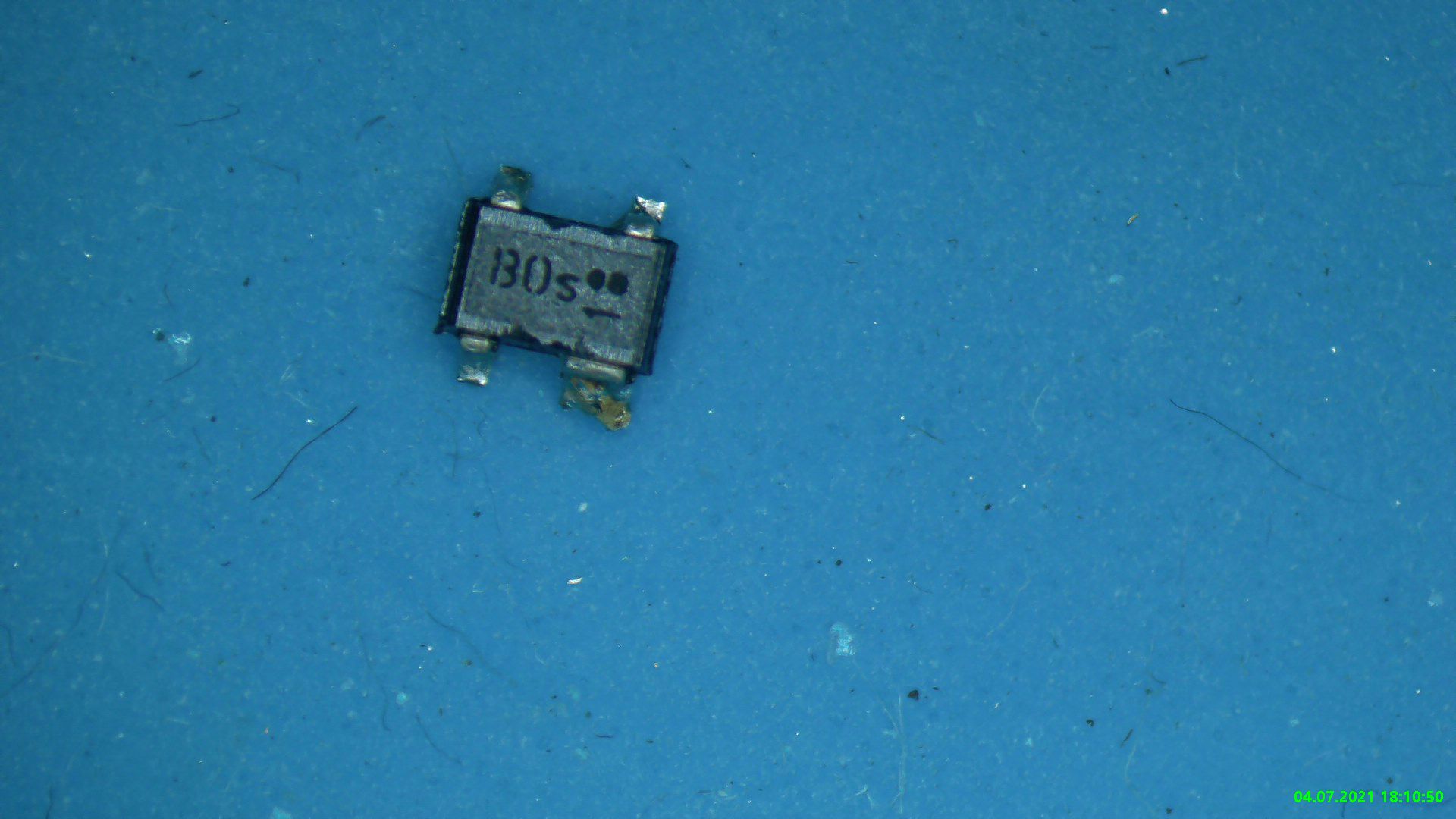

einen Kurzschluss. Aufdruck ist B0s oder BOs(siehe Bilder)
Ich würde mich freuen, wenn mir hier jemand helfen könnte!
Danke und Gruss
Frank

Angehängte Dateien:


Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Beitrag melden

MaWin Gast 04.07.2021 18:24 #6746770

Lesenswert?

•

▲
▼

Wäre hilfreich zu wissen, wo in der Schaltung er eingesetzt wurde.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

never ever Gast 04.07.2021 18:26 #6746774

Lesenswert?

•

▲
▼

schlechter 2X2 von LEGox

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Frank5 Gast 04.07.2021 18:31 #6746781

Lesenswert?

•

▲
▼

Hallo,

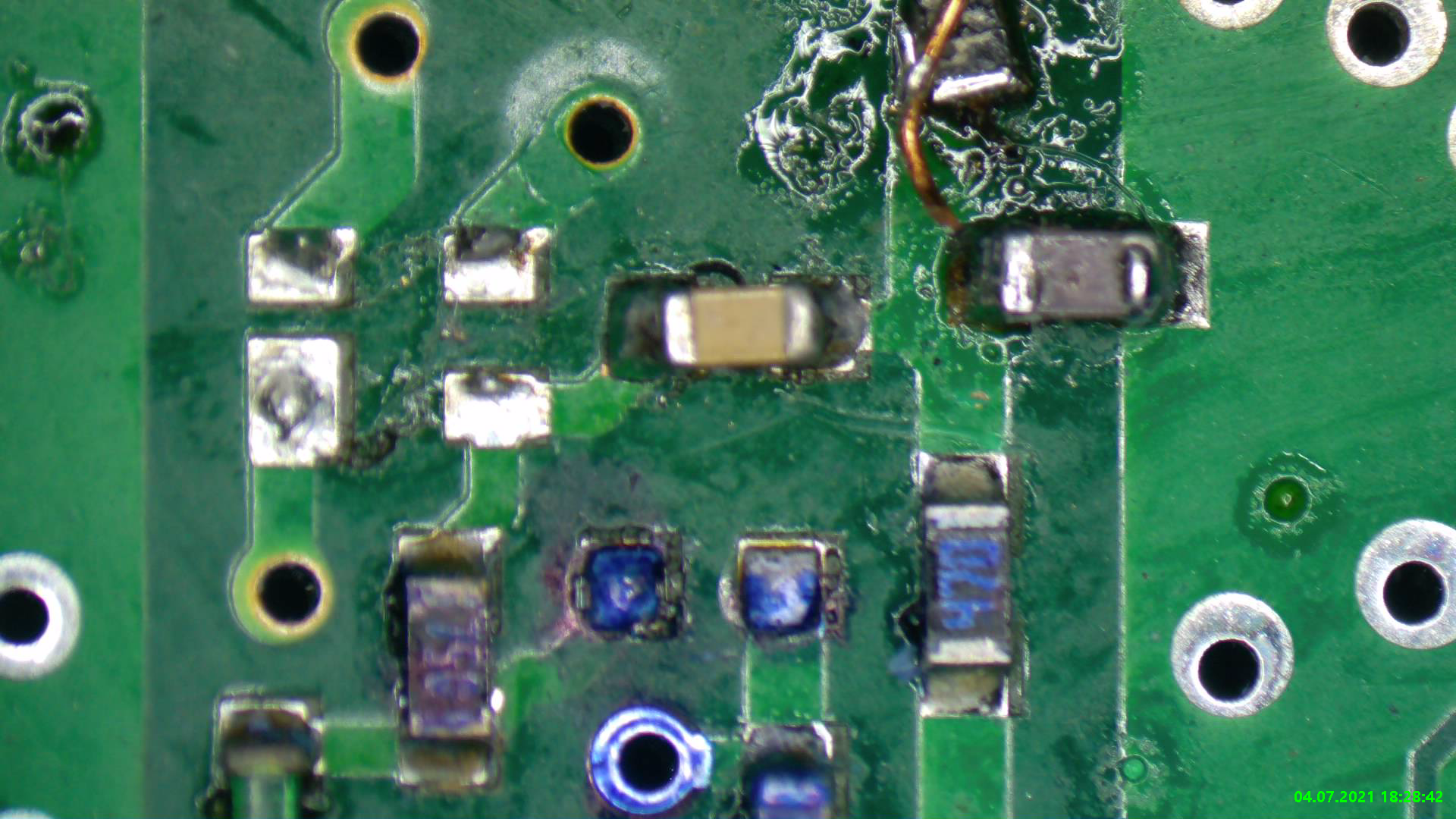

hier ein Bild von dem Platz, wo er gesessen hat. Den geflickten
Widerstand ignorieren, den hab ich schon neu bestellt.
Versuche noch ein Bild von der ganzen Platine zu machen.
Danke schon mal bis hierhin.
Gruss

Angehängte Dateien:


Antwort Zitieren Bearbeiten Löschen Beitrag melden

Elliot Gast 04.07.2021 18:35 #6746782

Lesenswert?

•

▲
▼

Frank5 schrieb:
> Ich würde mich freuen, wenn mir hier jemand helfen könnte!

Sonst geht´s aber noch? Warum nicht gleich 6Gb für die Bildchen, auf
denen auch noch 95% nutzlos sind?

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Frank5 Gast 04.07.2021 18:36 #6746783

Lesenswert?

•

▲
▼

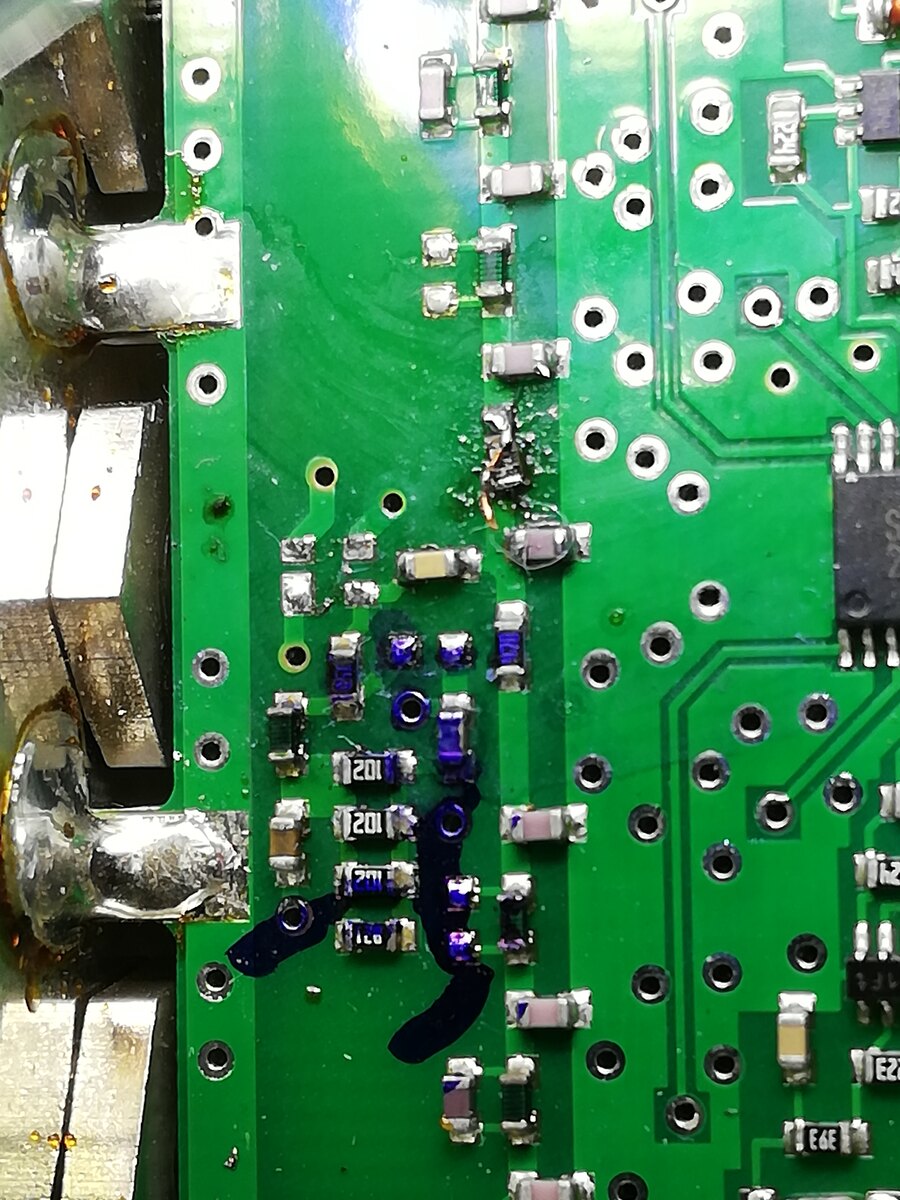

Noch ein Bild

Angehängte Dateien:


Antwort Zitieren Bearbeiten Löschen Beitrag melden

Arno H. (arno_h) 04.07.2021 18:39 #6746784

Lesenswert?

•

▲
▼

BGA614 wahrscheinlich.

Arno

Antwort Zitieren Bearbeiten Löschen Beitrag melden

H. H. Gast 04.07.2021 18:40 #6746786

Lesenswert?

•

▲
▼

Das Marking ist jedenfalls von Infineon, und in SOT-143 verpackt man für
gewöhnlich HF-Transistoren oder schnelle Dioden, auch Schaltdioden.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Arno H. (arno_h) 04.07.2021 18:41 #6746788

Lesenswert?

•

▲
▼

Bearbeiten ging leider nicht mehr:
BGA614 Datenblatt.

Arno

Angehängte Dateien:

Infineon-BGA614-DS-v02_01-en.pdf (222 KB)

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Boris B. Gast 04.07.2021 18:41 #6746790

Lesenswert?

•

▲
▼

Infinion BGA614

https://www.infineon.com/dgdl/Infineon-BGA614-DS-v02_01-en.pdf?fileId=db3a304314dca3890115418ffd35163a

Antwort Zitieren Bearbeiten Löschen Beitrag melden

H. H. Gast 04.07.2021 18:42 #6746791

Lesenswert?

•

▲
▼

Arno H. schrieb:
> BGA614 wahrscheinlich.

Nö, das ist ein Volltreffer. Brauche ich schon nicht mehr suchen.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Frank5 Gast 04.07.2021 18:45 #6746794

Lesenswert?

•

▲
▼

Hallo,
Vielen Dank!
Ich werde mal versuchen, diesen Bga614  zu bekommen.
Und sorry, wenn ich hier was mit den Bildern falsch gemacht habe.
Gruss
Frank

Antwort Zitieren Bearbeiten Löschen Beitrag melden
