Forum: Mikrocontroller und Digitale Elektronik SMD Widerstands Netzwerk


Announcement: there is an English version of this forum on EmbDev.net. Posts you create there will be displayed on Mikrocontroller.net and EmbDev.net.
von Martin (Gast)


Lesenswert?

Gibt es SMD Widerstandsnetzwerke, bei denen die eine Seite aller
Widerstände verbunden sind? Ich habe nur welche mit seperaten
Widerständen gefunden. Die mit gemeinsamen Anschluss kenn isch nur zum
durchstecken.

von HildeK (Gast)


Lesenswert?

Was hindert dich daran, mit einer Leiterbahn die Anschlüsse der zweite
Seite zu verbinden?
Schon deshalb kann es leicht sein, dass dein Wunschbauelement nicht
existiert.

von Lothar M. (lkmiller) (Moderator) Benutzerseite


Lesenswert?

HildeK schrieb:
> die Anschlüsse der zweite Seite zu verbinden?
Ich würde sagen: ein gemeinsamer Anschluss spart Pins und damit
(vermeintlich) Platz.

Aber ich verwende dann lieber 0402 oder 0201-Widerstände, die kann man
auch einfach dort positionieren, wo man sie braucht.

von Martin (Gast)


Lesenswert?

Die Leiterbahnführung um das Bauteil drum rum ;-). Ja ich weiß es ist
nicht unmöglich aber es wäre bequemer und ohne Durchkontaktiereungen ;-)

von H. H. (hhinz)

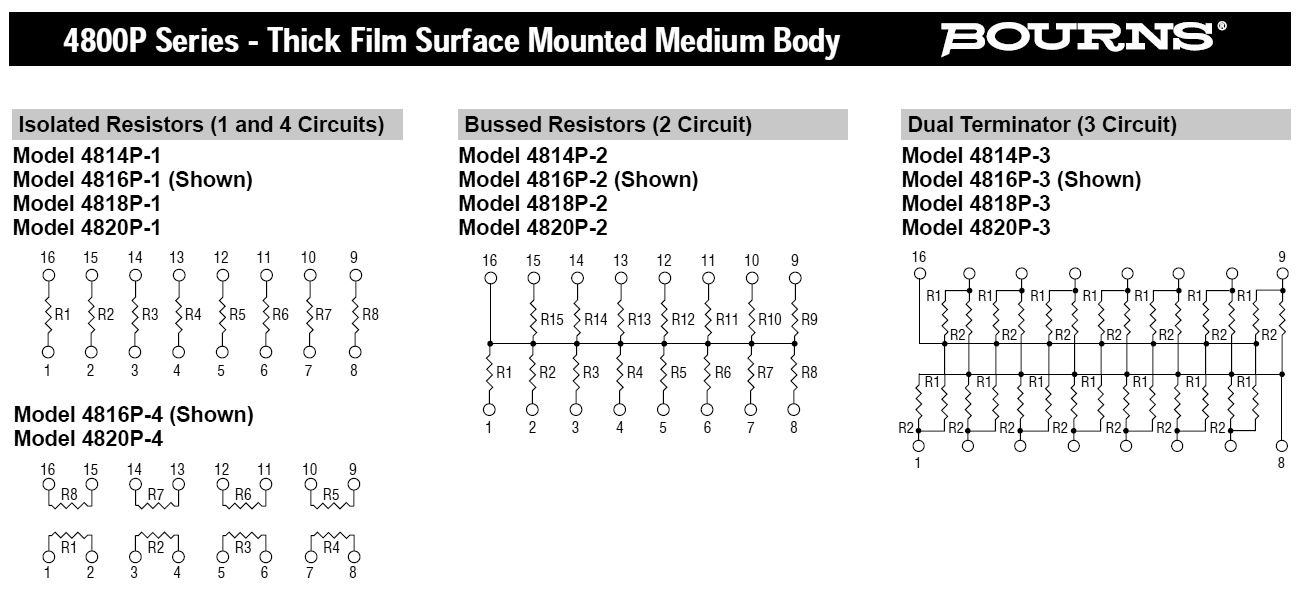

Angehängte Dateien:

Lesenswert?

Klar gibts das.
