Hi, habe im Internet keine Datenblätter gefunden zu unten gelisteten ICs. 28 polig Dual in Line Aufdruck: ED15 ELCAP 4789 18 polig Dual in Line Aufdruck: HE9 3291 28 polig Dual in Line Aufdruck: HE7 3691 Es dürfte sich um serielle Schnittstellen oder Multiplexer, Adressenwähler handeln. Wahrscheinlich aus Klingelanlage über Zweidraht x-verschiedene Stellen per Mäuseklavier adressierbar. Wäre dankbar für Tipps, wo es dazu noch Schaltplanunterlagen/Datenblätter gäbe. Eventuell sind diese obsoleten Parts schon jemandem über den Weg gelaufen? Jedenfalls sind die MAX-Bausteine mit ähnlichen Bezeichnungen nicht dasselbe. Danke schon mal. ciao gustav
Ein Foto mit den Bausteinen auf der Platine wäre hilfreich.

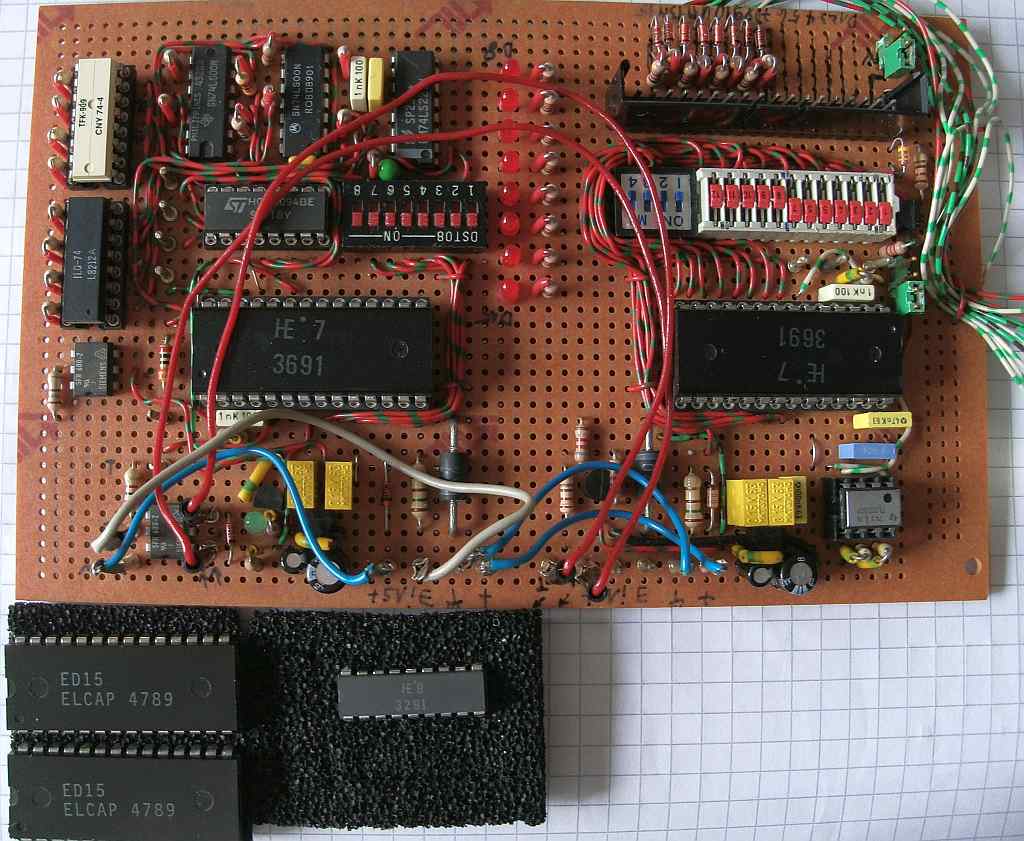

Wolfgang R. schrieb: > Ein Foto mit den Bausteinen auf der Platine wäre hilfreich. Hi, et voilà. ciao gustav
Angehängte Dateien:
-
(99 KB)
Vermutlich umgestempelte uralte Encoder/Decoder von Supertex (DC7, ED5/9/10/11/15, ET13/15), oder Nachbauten. Datenblätter z. B. im Supertex-Datenbuch 1988/89 (bei archive.org).
Gast
#6770831
Eberhard H. schrieb: > Vermutlich umgestempelte uralte Encoder/Decoder von Supertex (DC7, > ED5/9/10/11/15, ET13/15), oder Nachbauten. ELCAP (Hongkong) hat in Lizenz gefertigt.

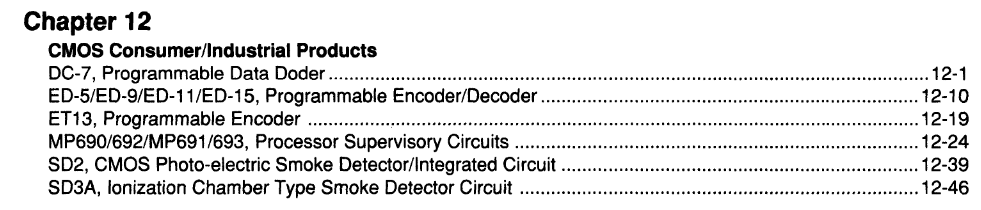

http://bitsavers.org/components/supertex/_dataBooks/1988_Supertex_Databook.pdf die bitsavers haben es auch, ab PDF-Seite 502 Oh, ein Schreibfehler Doder statt Coder
Angehängte Dateien:
-
(34 KB)
Klasse, das hilft schon mal weiter. Danke an alle Antworter. ciao gustav
