Forum: Platinen Kicad Druck unsauber


Announcement: there is an English version of this forum on EmbDev.net. Posts you create there will be displayed on Mikrocontroller.net and EmbDev.net.
von Meister Propper (Gast)


Angehängte Dateien:

Lesenswert?

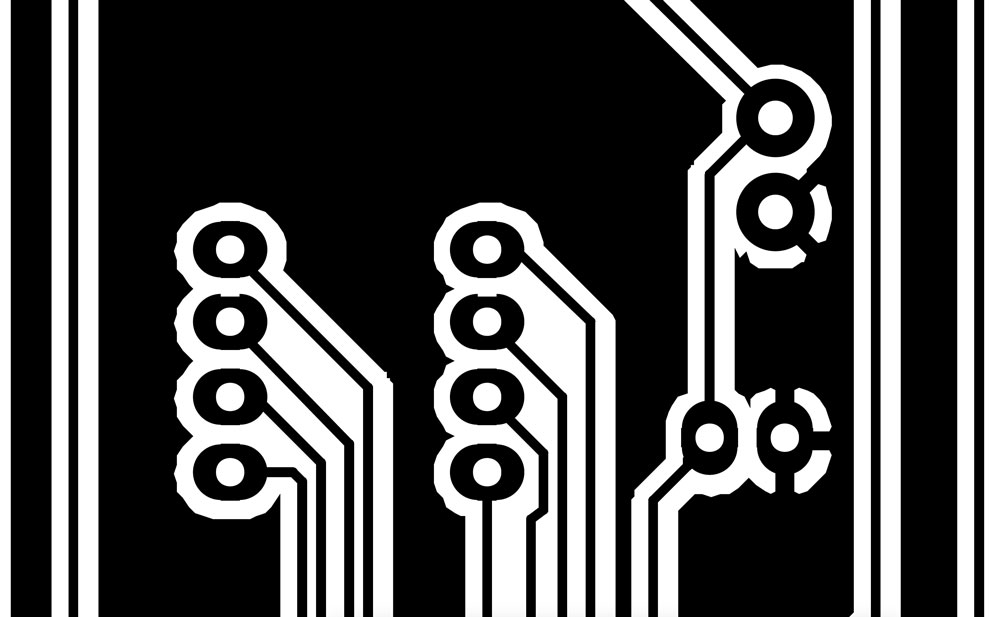

Hallo allerseits. Wollte gerade einen Film aus Kicad heraus drucken.
Leider sind die Pads total unsauber. Ist das normal? Einstellen lässt
sich da nicht sonderlich viel.

von Heiner (Gast)


Lesenswert?

Meister Propper schrieb:
> Wollte gerade einen Film aus Kicad heraus drucken.

Drucken in KiCad ist kaputt, war schon immer kaputt und wird
wahrscheinlich immer kaputt sein. Stattdessen plottest du in ein PDF und
druckst das dann aus.

von Bauform B. (bauformb)


Lesenswert?

Es sieht so aus, als ob die Kupferfläche mit viel zu kleiner
Strichstärke gezeichnet wird. Das könnte man bestimmt einstellen.

von Martin (Gast)


Lesenswert?

Das was Heiner sagte.
Drucken erzeugt Pixelgrafiken, bei mir bisher immer unscharf gewesen.
Plotten in ein PDF od. SVG und das dann ausdrucken.
