Datenblatt Drosselanschlüsse

Singknabe Gast #6823640
Lesenswert?
• ▲
▼

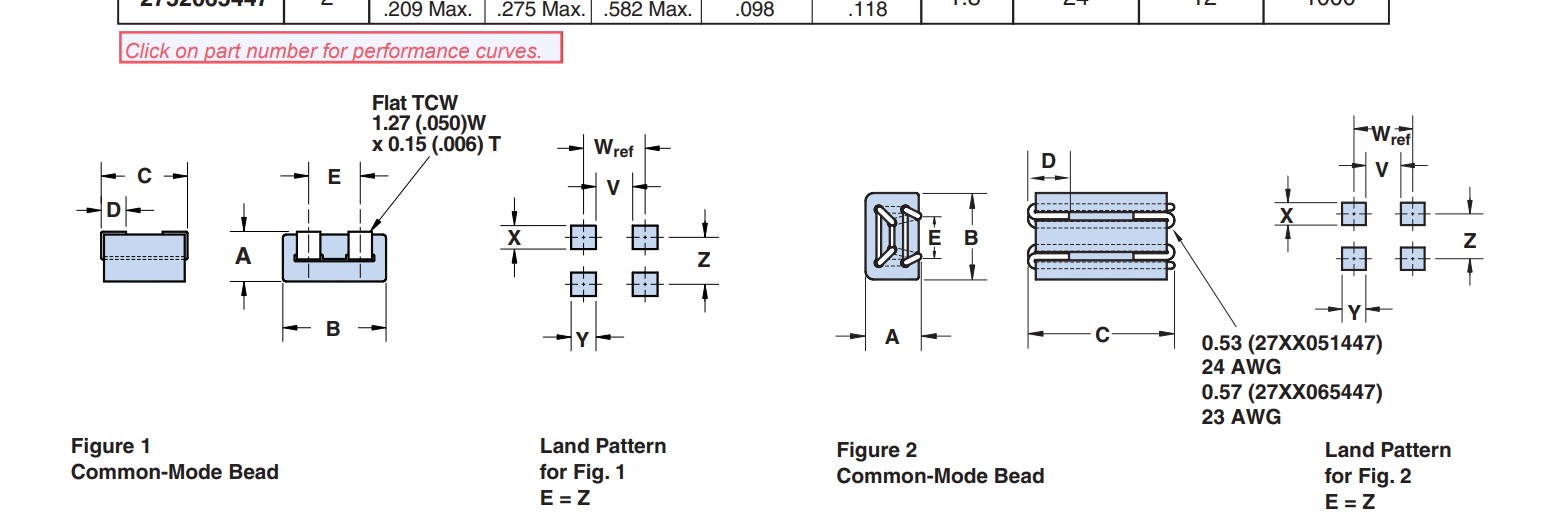

Ich frage mich gerade, was hier Pin 1, 2, 3 oder 4 ist
Wie muss man die Drossel anschliessen? Das erschliesst sich mir gerade
nicht.
Normalerweise ist doch eine Drossel eingezeichnet mit ihren
Pinanschlüssen, aber bei dieser Darstellung im Datenblatt werde ich
nicht schlau.
¨Kann mir jemand weiter helfen?

https://www.farnell.com/datasheets/909806.pdf
Angehängte Dateien:
Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Beitrag melden
Teo D. #6823646
Lesenswert?
• ▲
▼
Falsches Dabla, da muss es noch weitere zu geben.
....
zB:
https://www.fair-rite.com/wp-content/themes/fair-rite/print_product.php?pid=18956

Gefunden bei:
https://www.digikey.de/product-detail/de/fair-rite-products-corp/2744041447/1934-1388-1-ND/8594328

Durch:
https://www.google.de/search?q=Fair-Rite+Products+Corp.+2744041447&source=hp&ei=3wVHYeH0JaHkgwfr_oXgCg&iflsig=ALs-wAMAAAAAYUcT70QKaSvoPhJrUVd4osKyhAq-dRRi&oq=Fair-Rite+Products+Corp.+2744041447&gs_lcp=Cgdnd3Mtd2l6EAMyBQgAEM0CMgUIABDNAlCoEViBcmCUeWgAcAB4AIABiAGIAY0DkgEDMi4ymAEAoAECoAEB&sclient=gws-wiz&ved=0ahUKEwih4P3K34rzAhUh8uAKHWt_AawQ4dUDCAg&uact=5
Antwort Zitieren Bearbeiten Löschen Beitrag melden
Singknabe Gast #6823658
Lesenswert?
• ▲
▼
Teo D. schrieb:
> Falsches Dabla, da muss es noch weitere zu geben.
> ....
> zB:
>
https://www.fair-rite.com/wp-content/themes/fair-rite/print_product.php?pid=18956
>
> Gefunden bei:
>
https://www.digikey.de/product-detail/de/fair-rite-products-corp/2744041447/1934-1388-1-ND/8594328
>
> Durch:
>
https://www.google.de/search?q=Fair-Rite+Products+Corp.+2744041447&source=hp&ei=3wVHYeH0JaHkgwfr_oXgCg&iflsig=ALs-wAMAAAAAYUcT70QKaSvoPhJrUVd4osKyhAq-dRRi&oq=Fair-Rite+Products+Corp.+2744041447&gs_lcp=Cgdnd3Mtd2l6EAMyBQgAEM0CMgUIABDNAlCoEViBcmCUeWgAcAB4AIABiAGIAY0DkgEDMi4ymAEAoAECoAEB&sclient=gws-wiz&ved=0ahUKEwih4P3K34rzAhUh8uAKHWt_AawQ4dUDCAg&uact=5

Danke dir.
Es ging um folgendes Bauteil exakt: 2744051446
Hier gefunden:
https://in.element14.com/fair-rite/2744051446/ferrite-bead-0-004ohm-5a/dp/9770763

Dort ist auch das Datenblatt angehängt.

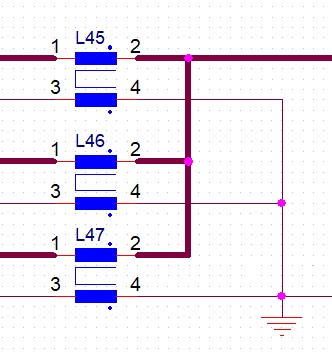

Gut dann, liege ich gemäss des Datenblattes mit meinen Anschlüssen
common mode mässig so wie im Bild richtig. rot = plus, dünne Linien
Minus
Angehängte Dateien:
Antwort Zitieren Bearbeiten Löschen Beitrag melden
