Guten Abend,

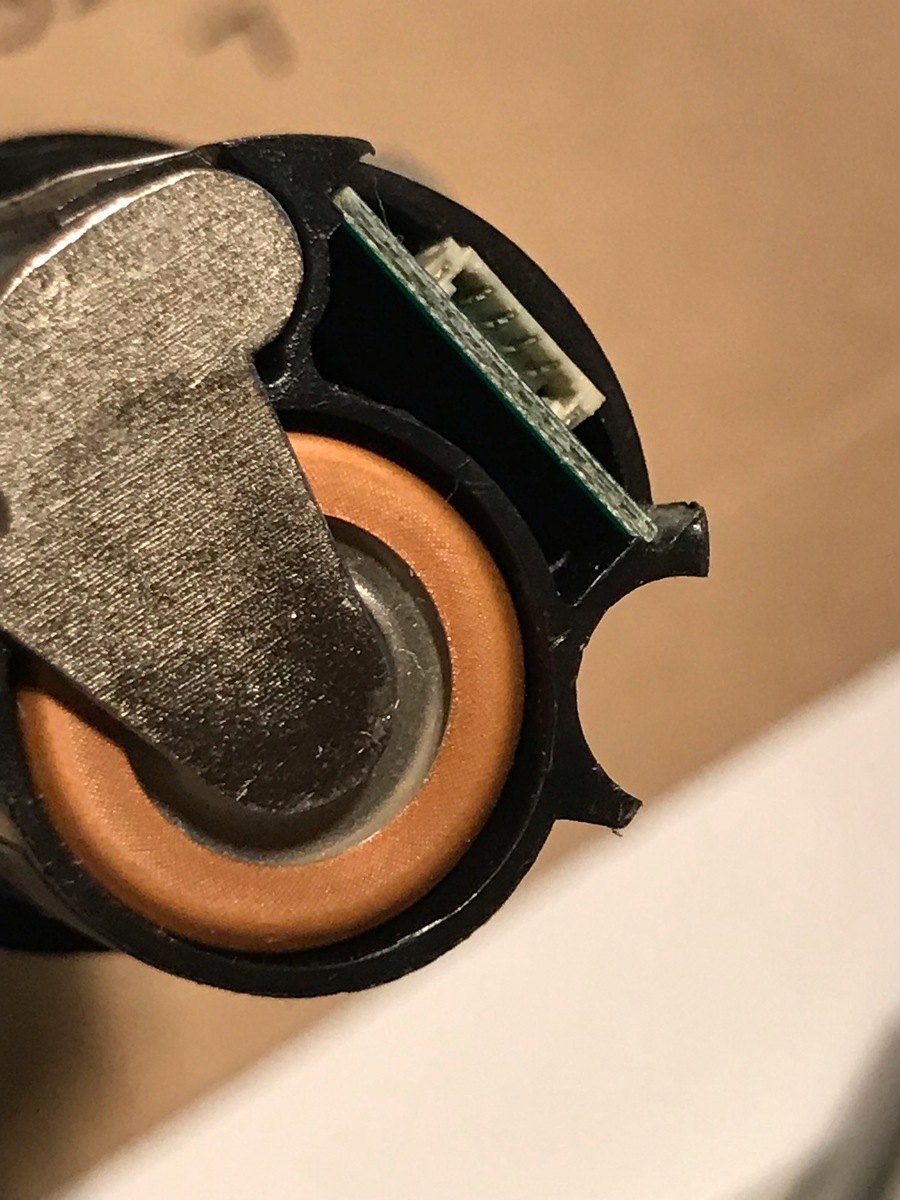

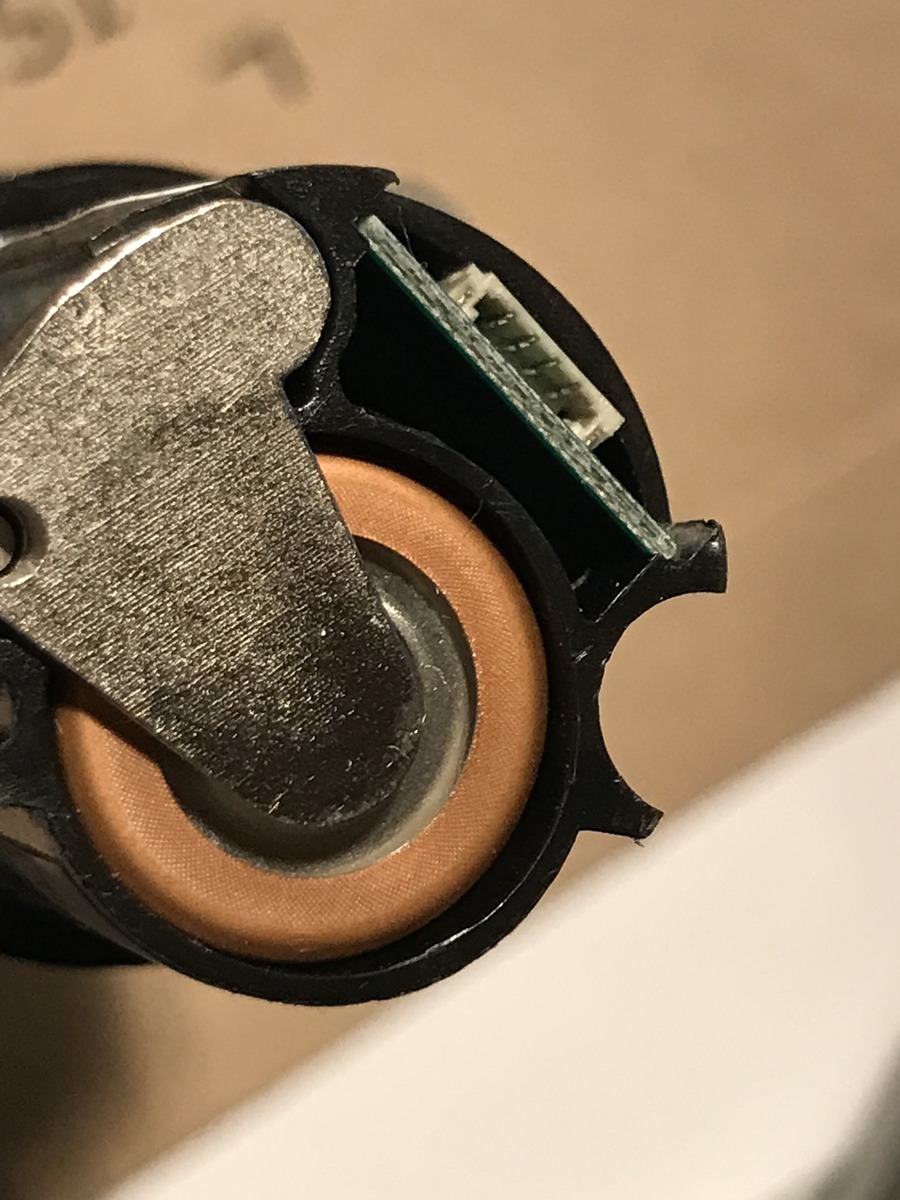

ich bräuchte Hilfe bei der Identifizierung des Steckers, welcher auf dem
Bild im Anhang abgebildet ist. Es ist ein 4 poliger Stecker aus einem
ABUS Seccor Schloss. Mir ist leider die eine Hälfte kauputt gegangen.
Die Breite des grauen Steckers (Innenmaß) ist ca. 5mm.

Vielen Dank für die Hilfe im Voraus!

: Verschoben durch Moderator
von Lothar M. (lkmiller) (Moderator) Benutzerseite


Lesenswert?

Benedikt schrieb:
> Die Breite des grauen Steckers (Innenmaß) ist ca. 5mm.
Du meinst damit die Maße dieser (Platinen-)Buchse?

Denn der Stecker ist normalerweise das "männliche" Teil mit den Stiften.
Und der wird dann in die "weibliche" Buchse gesteckt.

Wo wir es grade davon haben: wie sieht denn der passende Stecker aus,
also der Teil der Steckverbindung, die nicht zu sehen ist? Daran kann
man meist leichter erkennen, worum es geht.

: Bearbeitet durch Moderator
von H. H. (hhinz)


Lesenswert?

Benedikt schrieb:
> Mir ist leider die eine Hälfte kauputt gegangen.

Darauf gebissen?

von Ben F. (ben_f)


Lesenswert?

Genau, das Innenmaß der Buchse ist ca. 5mm (Breite). Den Stecker finde
ich gerade leider nicht mehr. Aber er hatte keine Stifte. Wie man auf
dem Bild sieht, hat die Buchse die vier Kontakte an der Oberseite. Der
Stecker hatte ebenfalls entsprechende Kontakte an dieser Oberfläche.

von Ben F. (ben_f)


Lesenswert?

:D

von Stefan (Gast)


Lesenswert?


von René F. (therfd)


Lesenswert?

Stefan schrieb:
> Hallo,
>
> es sollte dieses Zeugs sein !!
>
>
https://www.amazon.de/-/en/Sets-Micro-100mm-Cable-Female/dp/B01N6S8S21/ref=pd_lpo_1?pd_rd_i=B01N6S8S21&psc=1
>
> Gruß

Das wäre JST SH Serie, die Buchse des TOs schaut für mich aber flacher
aus, könnte aber durchaus was anderes von JST bzw. etwas kompatibles
sein.

von Ben F. (ben_f)


Lesenswert?

Ich habe zwar gewisse Zweifel, ob das richtig ist, werde sie aber
einfach mal bestellen und ausprobieren.

von Ben F. (ben_f)


Angehängte Dateien:

Lesenswert?

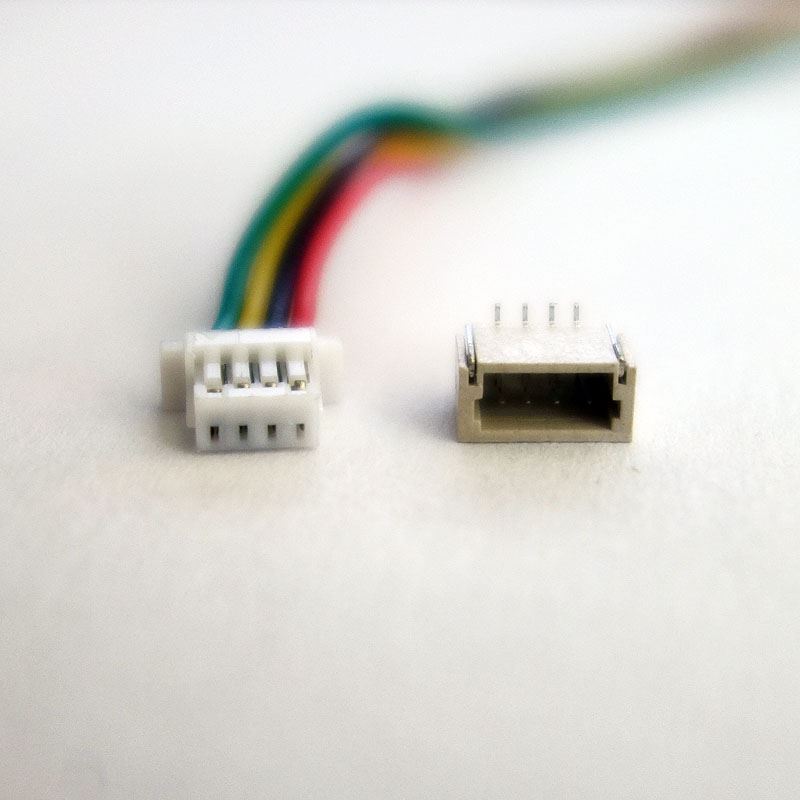

Hier noch einmal ein Bild von der JST SH 1.0mm Buchse, die du mir
verlinkt hast. Das sieht schon sehr ähnlich aus. Aber meine Buchse ist
leicht anders.
Die Einkerbungen links und rechts sind bei mir schon das untere Ende
anders als auf dem Bild im Anhang. Und die 4 Kontakte scheinen auch am
unteren bzw. oberen Ende der Buchse anzuliegen und können daher nicht in
die 4 Löcher des Steckers passen, sondern müssten auf dem Stecker
aufliegen.
Ich hoffe, man versteht was ich meine...

von H. H. (hhinz)


Lesenswert?

Besser wäre ein Foto auf dem die Buchse nicht zum guten Teil von der
Platine verdeckt wird.

von Benedikt (Gast)


Lesenswert?

Der Stecker JST SH 1.0mm kam heute an und wie befürchtet passt er nicht.
Er ist etwas zu hoch und die "Löcher" der Stecker passen auch nicht, da
die Buchse wie gesagt keine mittigen Litzen hat, sondern diese an der
Oberkante aufliegen.

von Benedikt (Gast)


Angehängte Dateien:

Lesenswert?

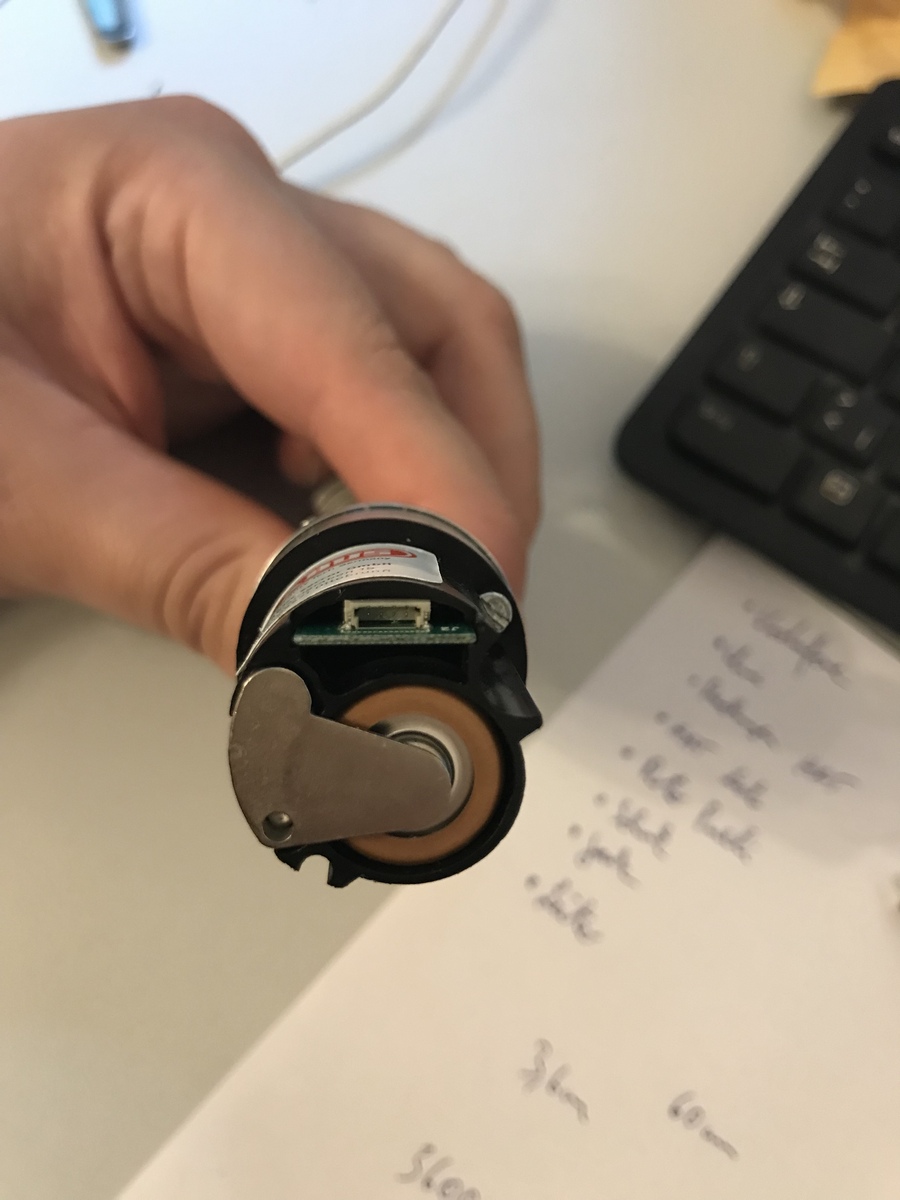

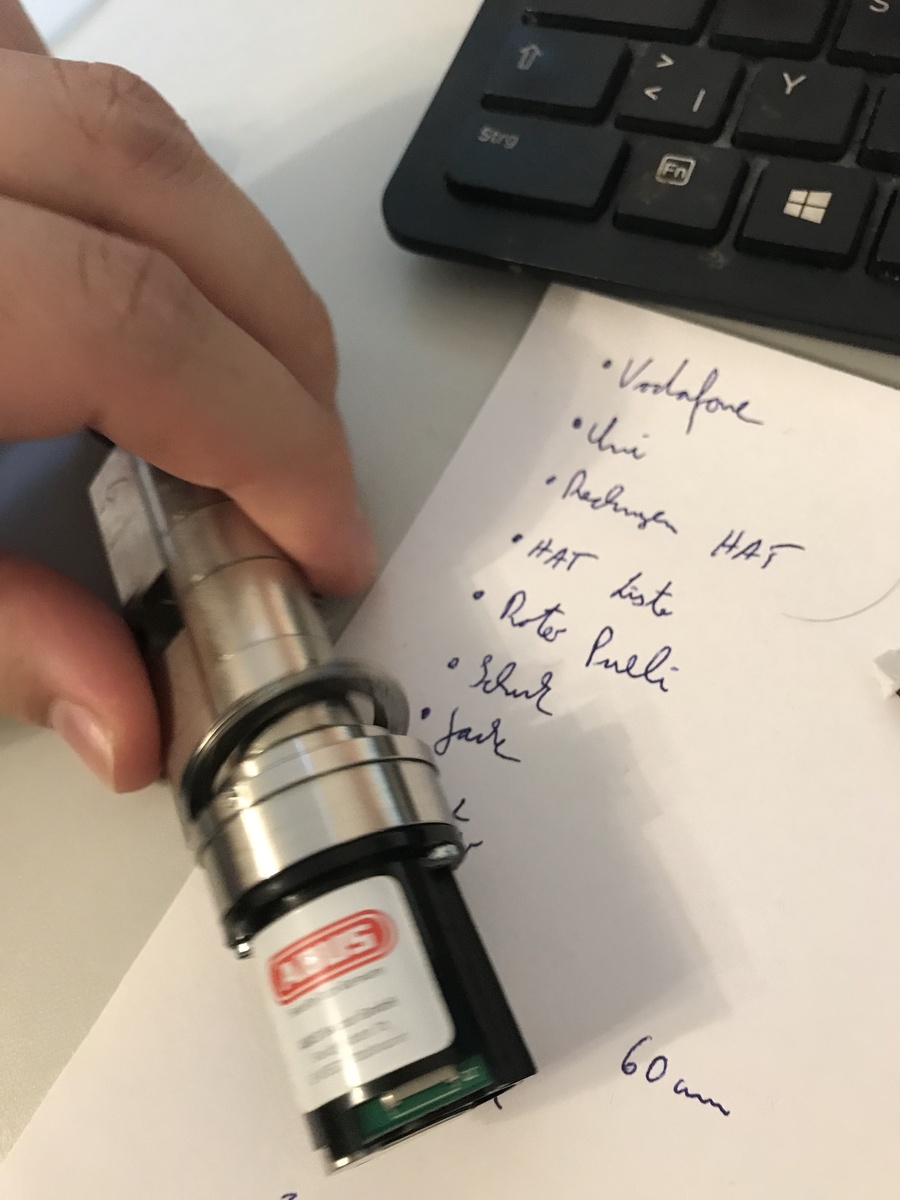

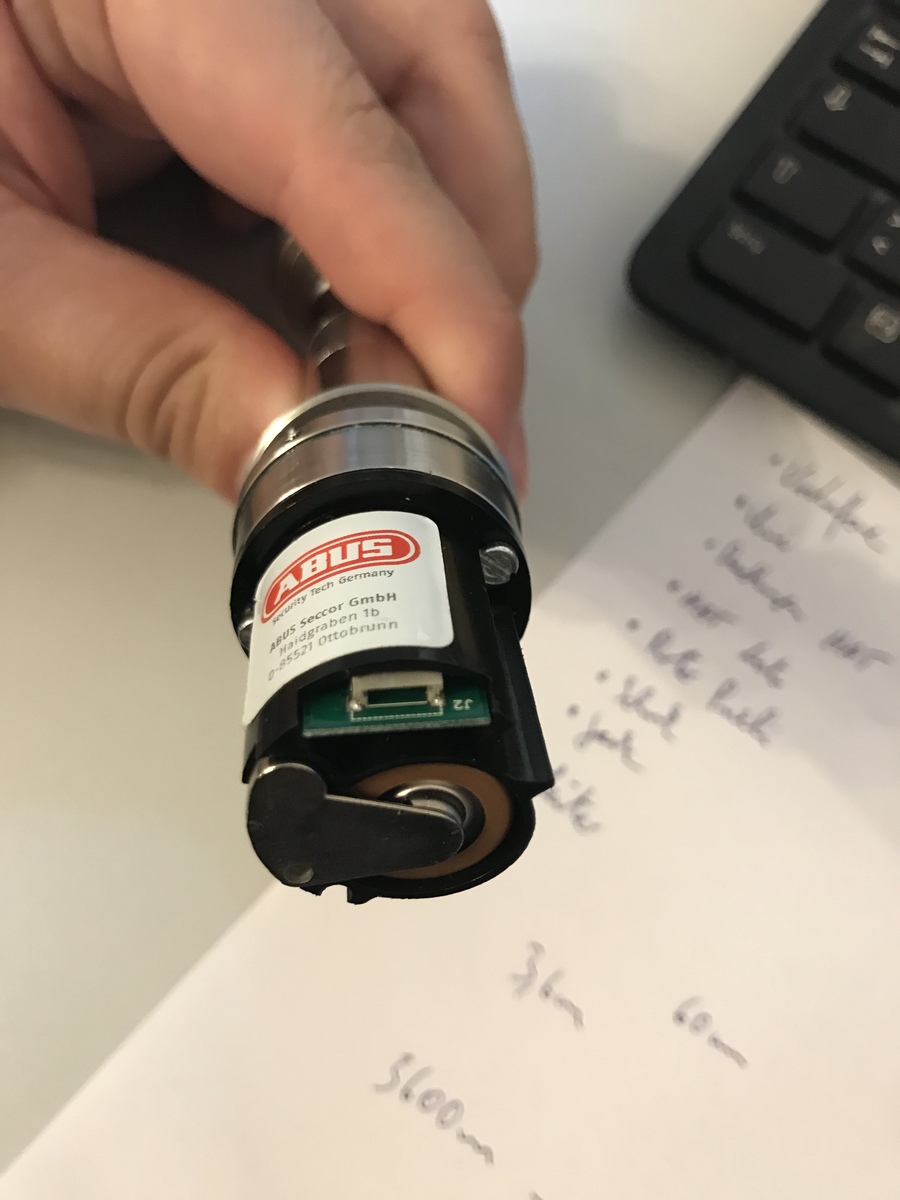

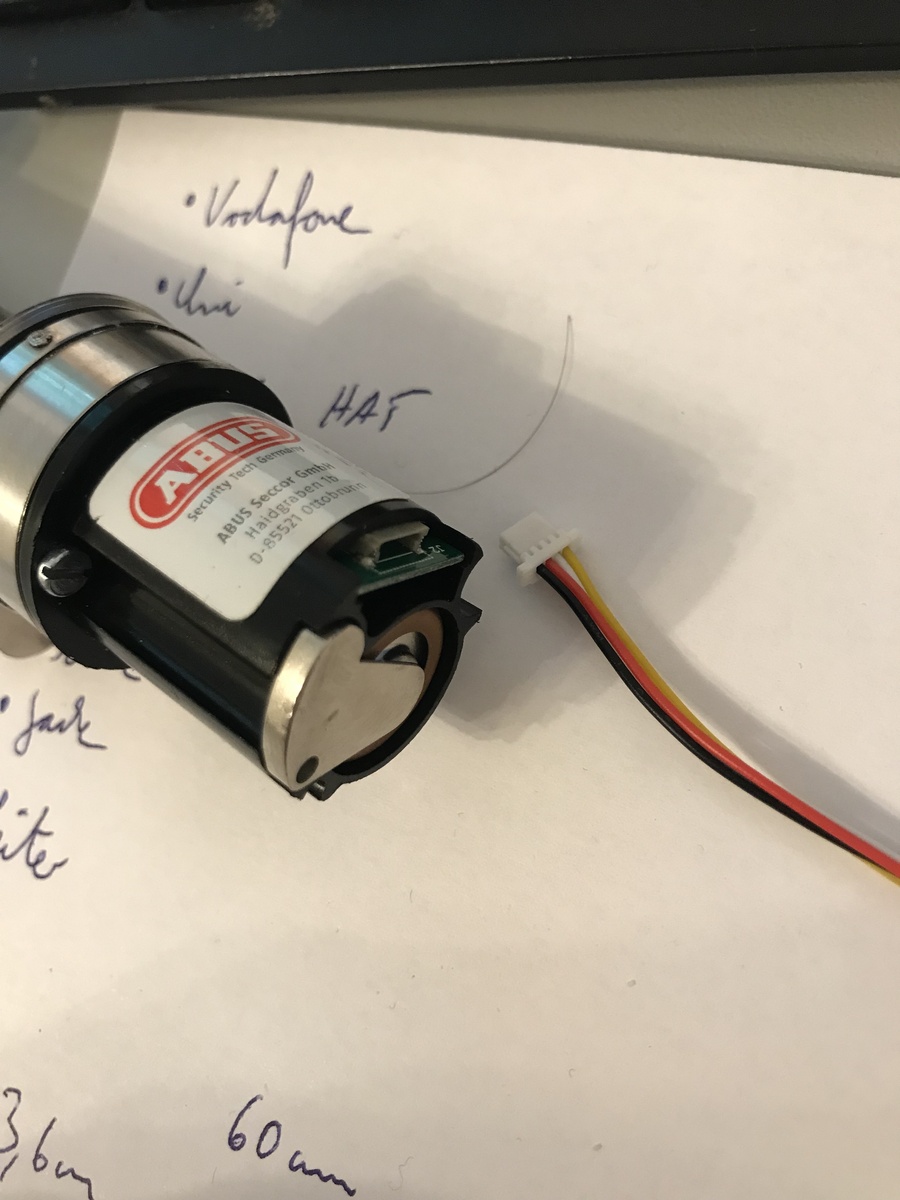

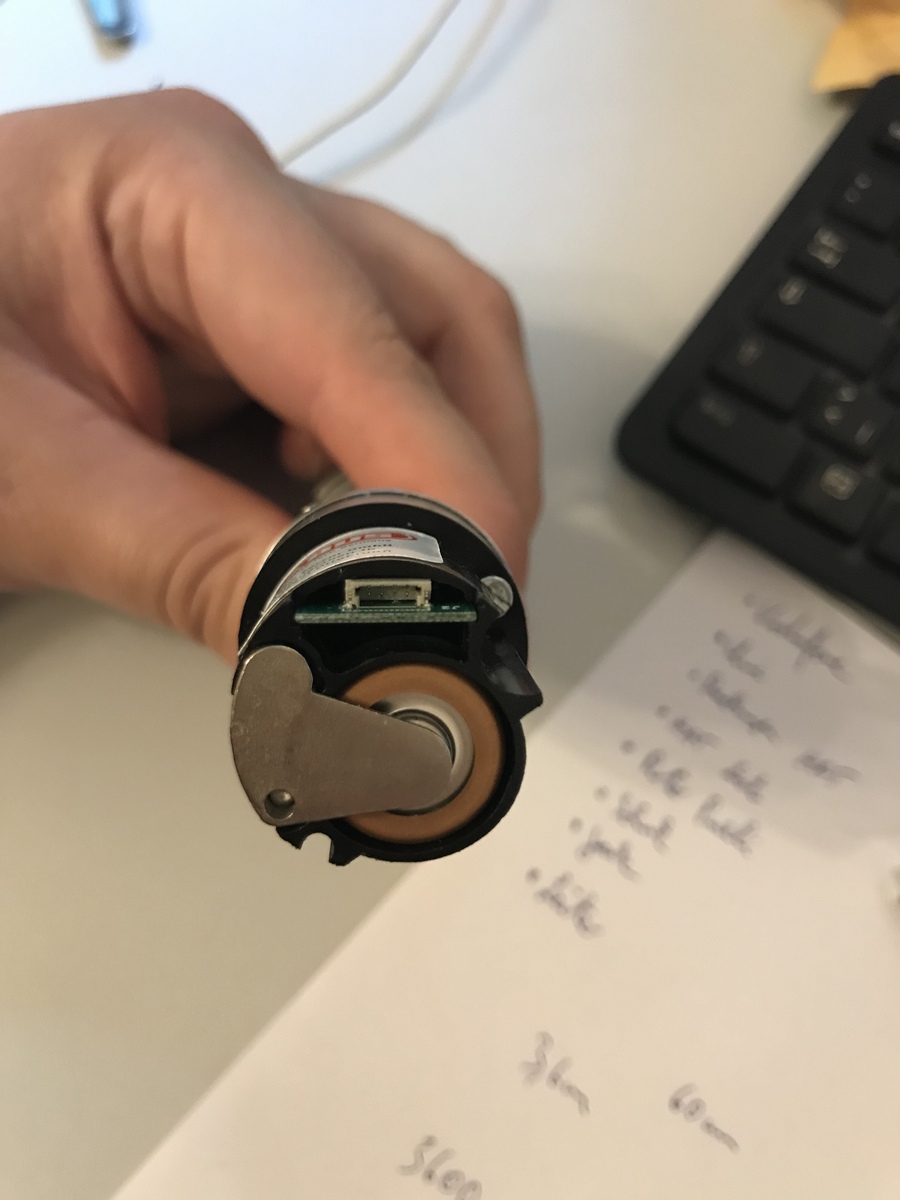

Hier noch ein paar Bilder...

von H. H. (hhinz)


Lesenswert?

Benedikt schrieb:
> Der Stecker JST SH 1.0mm kam heute an und wie befürchtet passt er
> nicht.
> Er ist etwas zu hoch und die "Löcher" der Stecker passen auch nicht, da
> die Buchse wie gesagt keine mittigen Litzen hat, sondern diese an der
> Oberkante aufliegen.

Aber 1mm Pitch sind es schon?

von Benedikt (Gast)


Lesenswert?

Ja, 1mm Pitch passt.

von Benedikt (Gast)


Lesenswert?

Gerade nochmal mit der Lupe nachgeschaut. Wahrscheinlich ist es ein
0.8mm Pitch...

von Benedikt (Gast)


Lesenswert?

Nein, sry. es ist definiv ein 1 mm Pitch...

von Benedikt (Gast)


Angehängte Dateien:

Lesenswert?

Evtl. könnte sich es um diesen Steckertypen handeln (bin ich gerade
drauf gestoßen). Finde aber leider keine weiteren Infos.

von H. H. (hhinz)


Lesenswert?


von Benedikt (Gast)


Lesenswert?

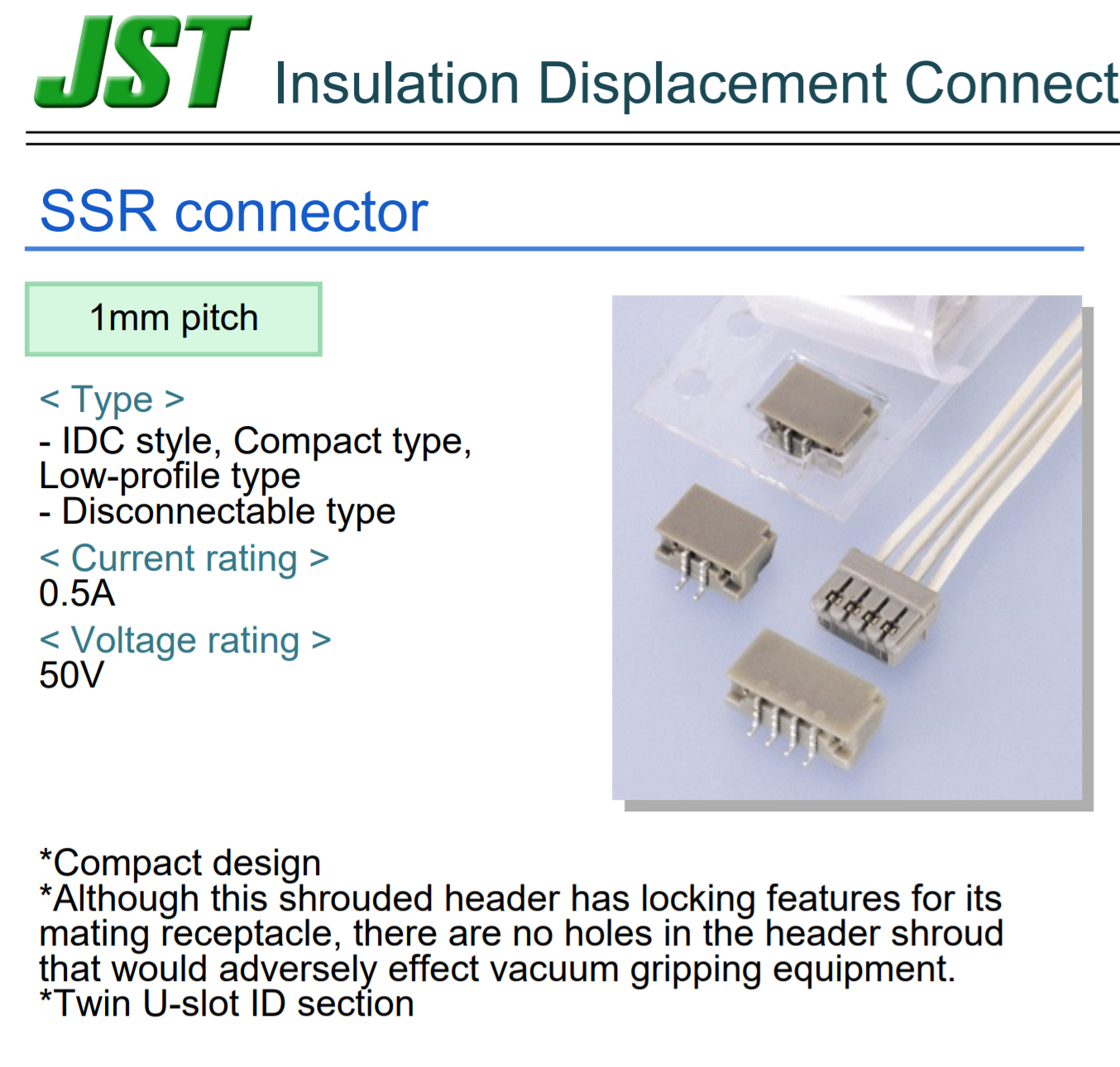

Ok, also ich bin mir relativ sicher, dass es sich um diesen Stecker
handelt:
https://jst.de/file/download/70/pitch-1-0-mm-wtb-idc-ssr-pdf
Die Frage ist nun, wo ich den herkriege. Auf den ersten Blick scheint er
nicht sehr verbreitet zu sein...

von H. H. (hhinz)


Lesenswert?


von Benedikt (Gast)


Lesenswert?

Ok, das ist zwar etwas doof. Dennoch vielen Dank für die Hilfe!!!
