Sinusfilter für abgetastetes Signal

Max Gast #6845197
Lesenswert?
• ▲
▼
Hallo zusammen,

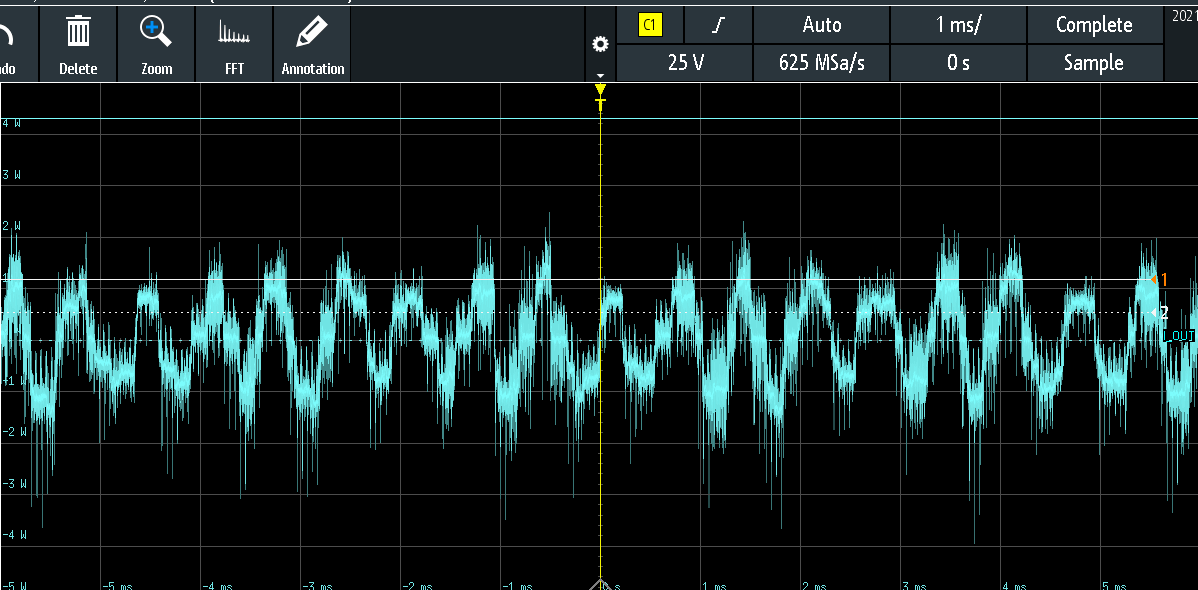

ich habe mit einem Oszi eine Spannung aufgenommen (siehe Foto, nicht von
Skala links irritieren lassen, hatte mich nur verschriebem. Das W soll
ein V sein). Die Werte habe ich entsprechend in einer .csv Datei
vorliegen.

Wie man auf dem Bild sehen kann, ist der Sinus zwar zu erkennen,
allerdings gibt es doch ziemlich viele Störungen und Ausreißer.
Ich würde daher gerne einen Sinus Filter drüber legen, um die
Grundschwingung zu erhalten.
Ich hatte ursprünglich überlegt, in Simulink ein LC-Filter zu
implementieren. Ich bin dort allerdings stecken geblieben, weil ich
nicht wusste, wie ich die diskreten Daten als Quelle in die Simulation
geben kann.

Falls jemand eine Idee hat, gerne auch in eine andere Richtung als
Simulink, wäre ich sehr dankbar!

Gruß,
Max
Angehängte Dateien:
Beitrag melden Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Markierten Text zitieren Antwort Antwort mit Zitat
Max A. #6845229
Lesenswert?
• ▲
▼
A. Z. schrieb:
> Simulink hat einen FromWorkspace Block.
> Damit kann man so ziemlich am einfachsten jedes x-beliebige Signal in
> die Simulation einspeisen.

Den FromWorkspace Block kenne ich, allerdings kann ich diesen nicht
direkt mit dem LC-Glied verbinden. Ich benutze die L und C Glieder aus
der Simscape/ Electrical-Bib. Der FromWorkspace Block ist ja aus der
regulären Simulink-Bib und die lassen sich nicht direkt verbinden. Ich
müsste dieses Signal noch über eine Spannungsquelle oder so laufen
lassen.
Ich muss zugeben, dass ich kein großer Experte in Simulink bin, deshalb
übersehe ich vielleicht auch was...
Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat
A. Z. #6845243
Lesenswert?
• ▲
▼
Du könntest auch einfach in Simulink einen "Transfer Fcn" Block oder
einen "Discrete Transfer Fcn" Block verwenden. Dann musst du nicht den
Umweg über Simscape machen.

Du könntest aber auch einfach in Matlab die Funktion "filter" verwenden.

Die Koeffizienten b und a müsstest du dir in beiden Fällen entweder von
Hand oder zum Beispiel mit der Funktion "butter" (erfordert Signal
Processing Toolbox) berechnen.

Kleines Beispiel:
1
x=1:0.01:10;

2
y=sin(4*x)+rand(size(x));

3


4
[b,a]=butter(2,0.05);

5
y_filt=filter(b,a,y);

6


7
plot(x,y);

8
hold on;

9
plot(x,y_filt);
Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat
Klaus R. #6845341
Lesenswert?
• ▲
▼
Max schrieb:
> ich habe mit einem Oszi eine Spannung aufgenommen (siehe Foto, nicht von
> Skala links irritieren lassen, hatte mich nur verschriebem. Das W soll
> ein V sein). Die Werte habe ich entsprechend in einer .csv Datei
> vorliegen.
>
> Wie man auf dem Bild sehen kann, ist der Sinus zwar zu erkennen,
> allerdings gibt es doch ziemlich viele Störungen und Ausreißer.
> Ich würde daher gerne einen Sinus Filter drüber legen, um die
> Grundschwingung zu erhalten.

Die Grundschwingung liefert auch Dein Oszi mit einer FFT.
mfg Klaus
Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat
Thread beobachten

Antwort schreiben
