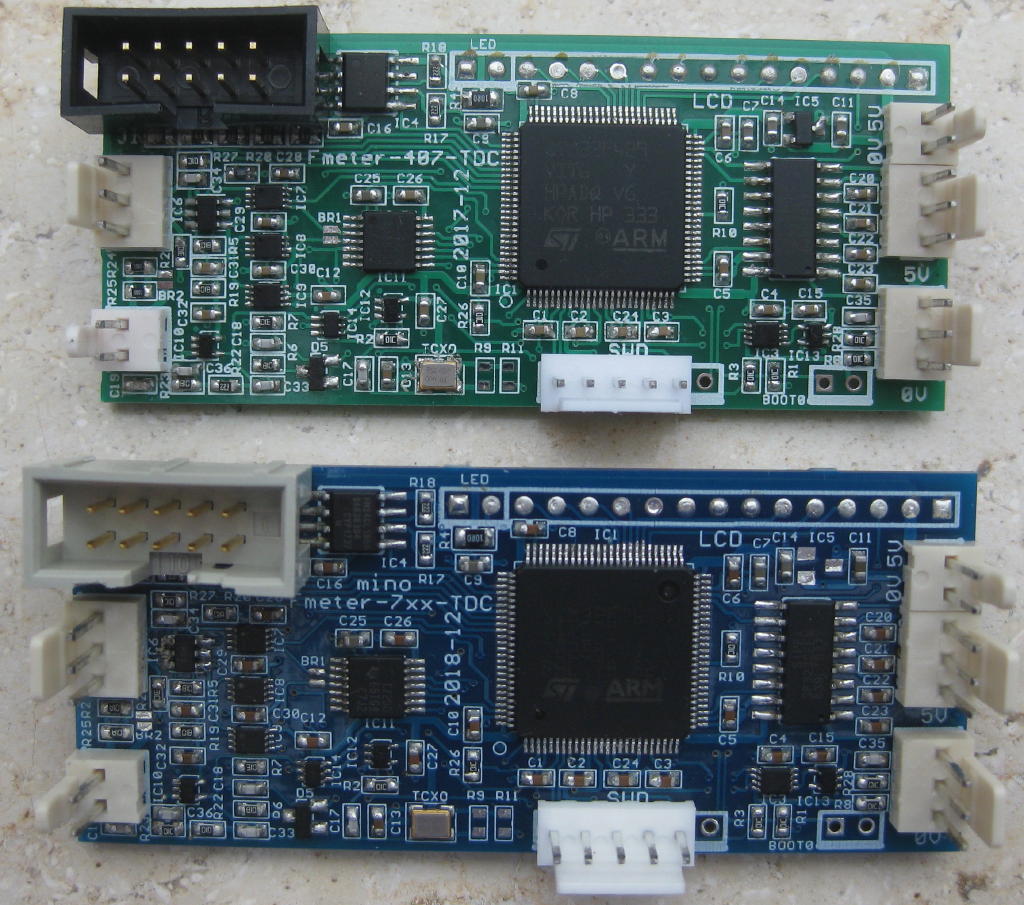

Von meinen diversen Testaufbauten von reziproken Frequenzzählern möchte ich 2 x bestückte Leiterplatten (jeweils ohne Display) anbieten. Sie arbeiten mit TDC7200 zur genauen Zeitauflösung und liefern jeweils 10-stell. Ergebnisse/s; bei höheren Eingangsfrequenzen auch mehr. Zur oberen Platine (grün) mit STM32F407 gibt es eine vollständige Beschreibung; die untere Platine (blau) ist mit einem STM32F767 bestückt. Diese läuft mit einer veränderten/verbesserten Software bietet jedoch keine Auswertung von Frequenzmarken, keinen Start-Stopp-Betrieb und keine Ansteuerung von einem OLED-Modul. Die Schaltung ist identisch zur der mit F407, die Bedienung und die RS232-Befehle sind leicht reduziert. Siehe Beschreibung. Kosten 45 Euro/Modul zzgl. Versand (Großbrief bzw. GLS-Paket). Eine unbestückte Vorteiler-Platine für MC12080 kann ich dazulegen.
Angehängte Dateien:
-
(190 KB)
