Forum: Analoge Elektronik und Schaltungstechnik Thyristor in LTSpice


Thyristor in LTSpice
von Ossi K. (rakki)

Angehängte Dateien:
Lesenswert?
• ▲
▼
Die Anleitung zum Thyristor ist in
http://www.gunthard-kraus.de/LTSwitcherCAD/LTSpice XVII
_Tutorial_korr.pdf meine ich nicht ganz korrekt bzw. missverstl.

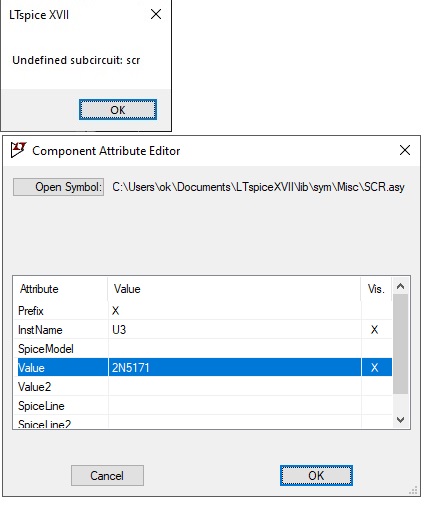

dargestellt. Erhalte Fehlermeldung: "Undefined subcircuit: scr".

Wo mache ich den Fehler?

Beitrag melden Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Markierten Text zitieren Antwort Antwort mit Zitat
Re: Thyristor in LTSpice
von H. H. (Gast)

Lesenswert?
• ▲
▼
Ossi K. schrieb:
> Erhalte Fehlermeldung: "Undefined subcircuit: scr".

Fehlt ja auch im Modell.

Wo hast du das denn her?

Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat
Re: Thyristor in LTSpice
von Ossi K. (rakki)

Lesenswert?
• ▲
▼
Fehler gefunden!

Es lag wohl am Schreibfehler in
http://www.gunthard-kraus.de/LTSwitcherCAD/LTSpice XVII
_Tutorial_korr.pdf:
thyristr.lib anstatt thyristor.lib.
Ohne thyristor.lib (umfangreiche Datei mit allen SCR-Eigenschaften)
fehlen dann wichtige Parameter, wenn man nur den .subckt 2N5171 als
thyristr.lib includiert.

Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat
