12V Relaiskarte richtig beschalten

Alfred D. (xame) OP 05.01.2022 21:41 #6932859

Lesenswert?

•

Ich möchte zwei 12V Verbraucher mit getrennten Batterien versorgen. Wenn
allerdings die erste Batterie leer ist, soll auch das andere Gerät
ausgeschaltet werden. Dazu habe ich mir eine Relaiskarte von der Bucht
geholt, aber bin mir unsicher, wie der Schaltplan zu lesen ist.

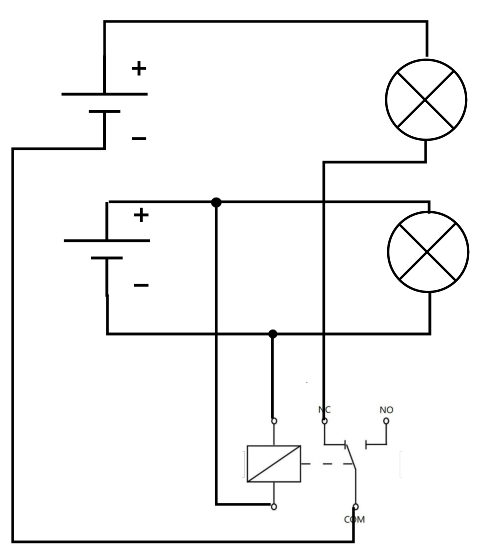

Ist die angehängte Schaltung korrekt, oder müssen beide Quellen auf dem
gleichen COM-Anschluss sein?

Vielen Dank im Voraus!

hier der Link zum Produkt:
https://www.ebay.de/itm/351349488792

Angehängte Dateien:


Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Beitrag melden

H. H. Gast 05.01.2022 21:45 #6932862

Lesenswert?

•

▲
▼

Funktioniert so, ist aber kein Tiefentladeschutz.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Paul Gast 05.01.2022 21:46 #6932865

Lesenswert?

•

▲
▼

So geht das schon,nur kann aber auch die andere Batterie zuerst leer
sein.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Peter D. (peda) 06.01.2022 08:31 #6933059

Lesenswert?

•

▲
▼

Alfred D. schrieb:
> Ist die angehängte Schaltung korrekt

Nö, der 2. Verbraucher muß an NO.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

H. H. Gast 06.01.2022 08:35 #6933064

Lesenswert?

•

▲
▼

Peter D. schrieb:
> Alfred D. schrieb:
>> Ist die angehängte Schaltung korrekt
>
> Nö, der 2. Verbraucher muß an NO.

In der Tat, da hat er das Relais falsch gezeichnet.

Antwort Zitieren Bearbeiten Löschen Beitrag melden
