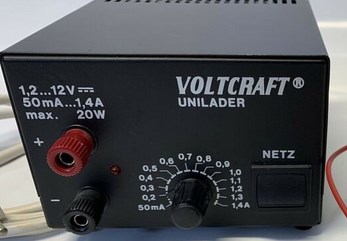

Suche Schaltplan, oder Bestückungsplan der Platine für Unilader von
Voltcraft T25/E.

von H. H. (Gast)


Lesenswert?


von Andrew T. (marsufant)


Angehängte Dateien:

Lesenswert?

Wann bitte hört das denn endlich mal auf das Gerät als T25/E  zu
bezeichnen? Das ist FALSCH und somit schlicht UNSINN.

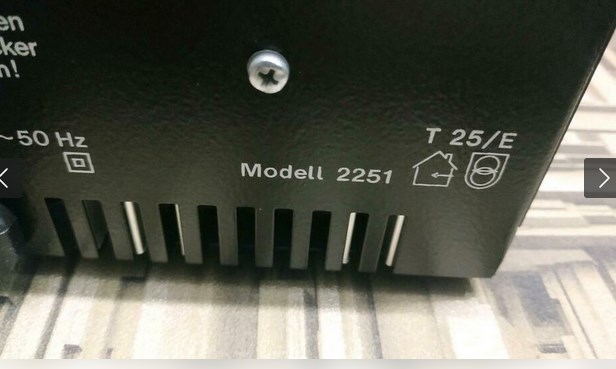

Modell ist 2251,
guckst Du Bild zweites ;-)

H. H. schrieb:
> Beitrag "Voltcraft T25/E Netzteil: Schaltplan?"

Hinz wie immer: knapp von Dir und wenig erhellend.

: Bearbeitet durch User
von MaWin (Gast)


Lesenswert?


von Andrew T. (marsufant)


Lesenswert?

MaWin schrieb:
> Gibts auch mit anderem Aussehen
>
>
https://www.rec-electronic.de/restposten/messgeraete/labormessgeraete-gebraucht-restposten/batterie-universal-ladegeraet-1_2-12v_50ma-1_4a-re.html

Wohl je nachdem welche Steckbuchsen/Sachlter gerade in der Beschaffung
waren.


Die Beschriftung: Drinnen Könnte eine LM317 Applikationsschaltung sein,
ab 1.2V nominal.
L200 wäre auch denkbar,  aber vermutlich zu teuer.

von H. H. (Gast)


Lesenswert?

Andrew T. schrieb:
> Hinz wie immer: knapp von Dir und wenig erhellend.

Du weißt nicht was T25/E bedeutet?
