[V] Platine und BOM eines "alleskönner" Schlüsselanhängers

[Michael D. (etzen_michi)]

Ich habe mir ein Universalgerät im Schlüsselanhänger Format gebaut,
wovon ich noch 3 Leiterplatten habe (wird ja immer im Vielfachen von 5
bestellt).

Das Projekt läuft bei mir unter dem Namen "GoN" und ist in der 2.
Version.


Bevor diese nun hier rumliegen wollte ich einfach mal anfragen, ob
jemand von euch Lust hätte eine oder ggf. auch zwei dieser Leiterplatten
zu haben.

Daher, dass ich hiermit kein Geld verdienen möchte aber doch sehr viel
Arbeit reingesteckt habe würde ich 5€ für Leiterplatte, Versand und
Aufwand ansetzen.


Das Gerät basiert auf einem ESP32 Prozessor und hat so viel Hardware wie
mir damals eingefallen war, dass diese reinpasst.

Leider gibt es auf der Leiterplatte noch ein paar Probleme, welche ich
noch mal genau raus suche sobald jemand interesse hat.

- Interrupt Leitung des Port Expanders, welcher sich um die Akku
Ladeschaltung kümmert muss auf einen anderen Pin gelegt werden, da der
ESP sonst nicht startet
- Interrupt Leitung des Port Expander auf der Display Platine ist an
einem Pin angebunden, welcher keinen Interrupt während des Deep Sleep
erlaubt
- USB IC ist falsch ausgewählt, sodass ich mir selber einen guten alte
FT232 als DeadBug aufgeklebt und verlötet hatte.
- Das erkennen des FT232 als Seriel Port auf dem Computer resettet den
RSP Chip.


Kurze Feature Übersicht:

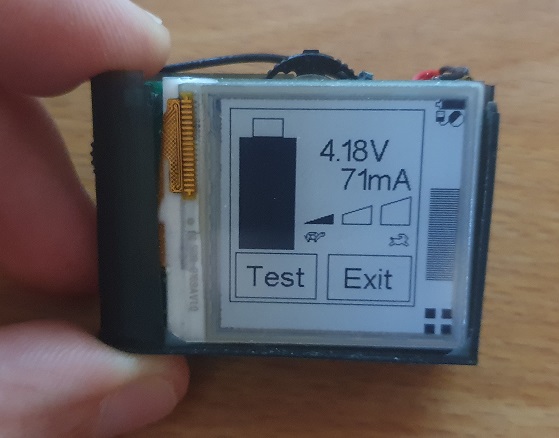

- 1.54" ePaper mit Touch Support

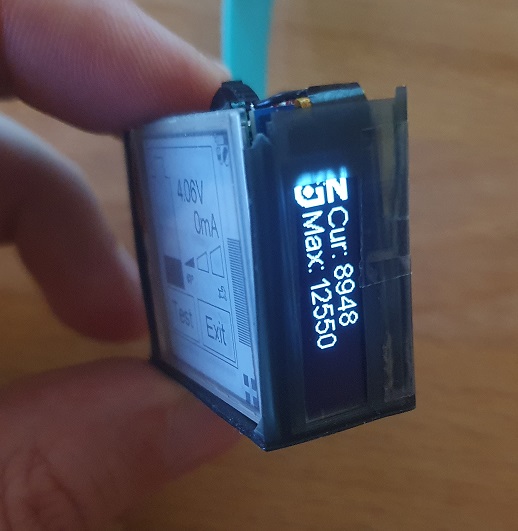

- 0.91" Oled mit ein wenig fummeln anschließbar
- Akku Lade IC mit drei möglichen Ladeströmen
- SIM800L GPRS Modul
- Micro SD Karte

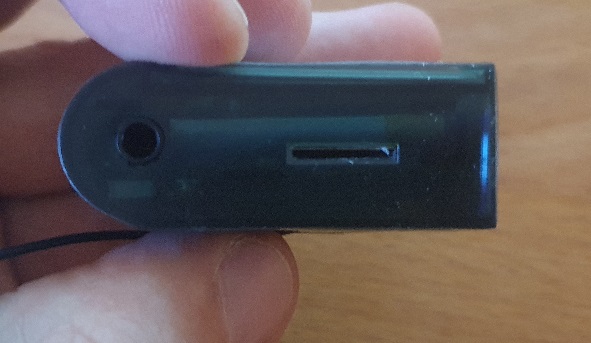

- Klinke Buchse zum Laden, aber auch DAC / ADC per Analogschalter
wählbar
- Flash Speicher
- Ram Speicher
- Beschleunigungssensor
- Kompass
- Luftdruck und Temperatursensor
.. und dass, was ich sonst noch vergessen habe.

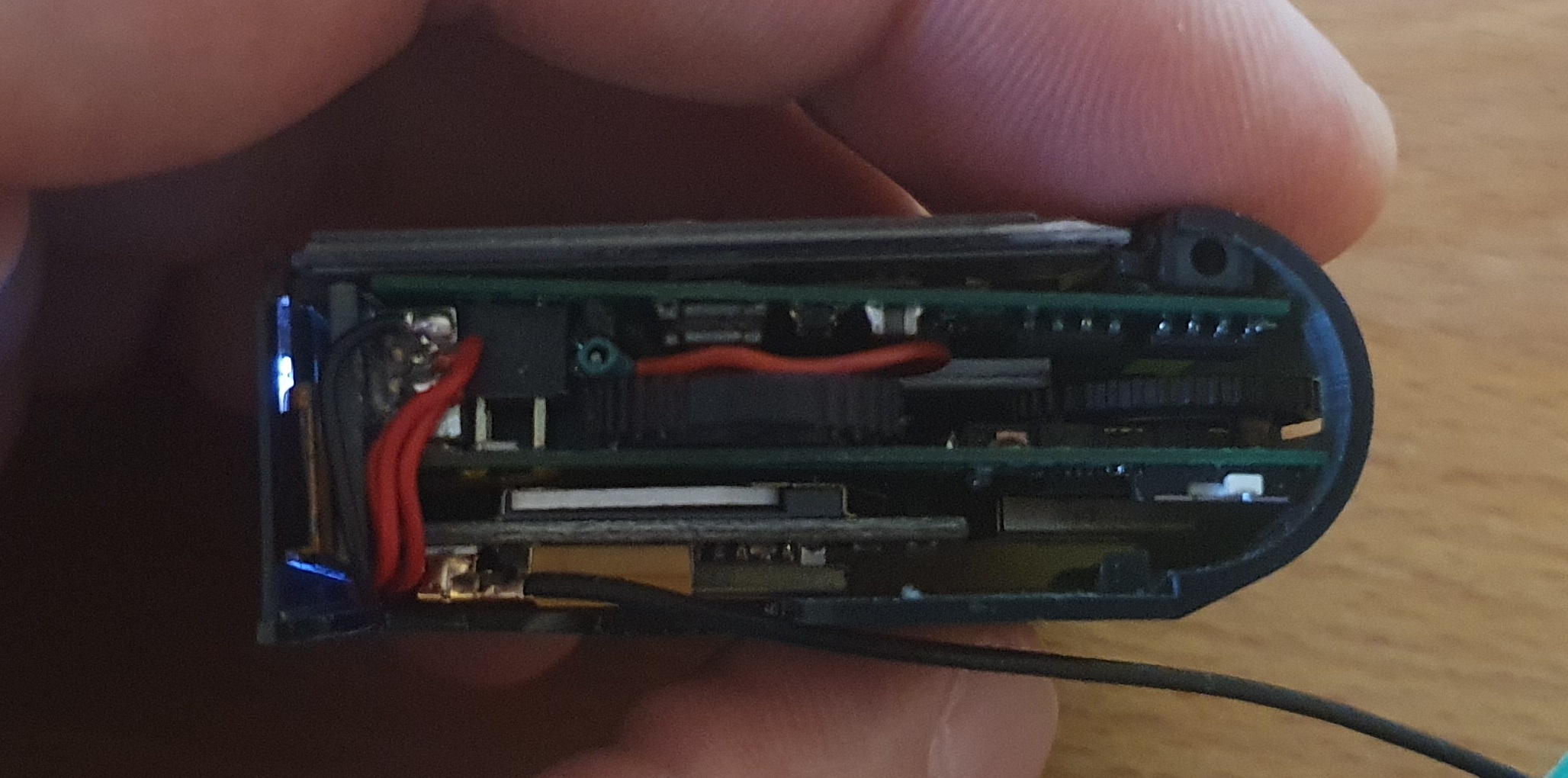

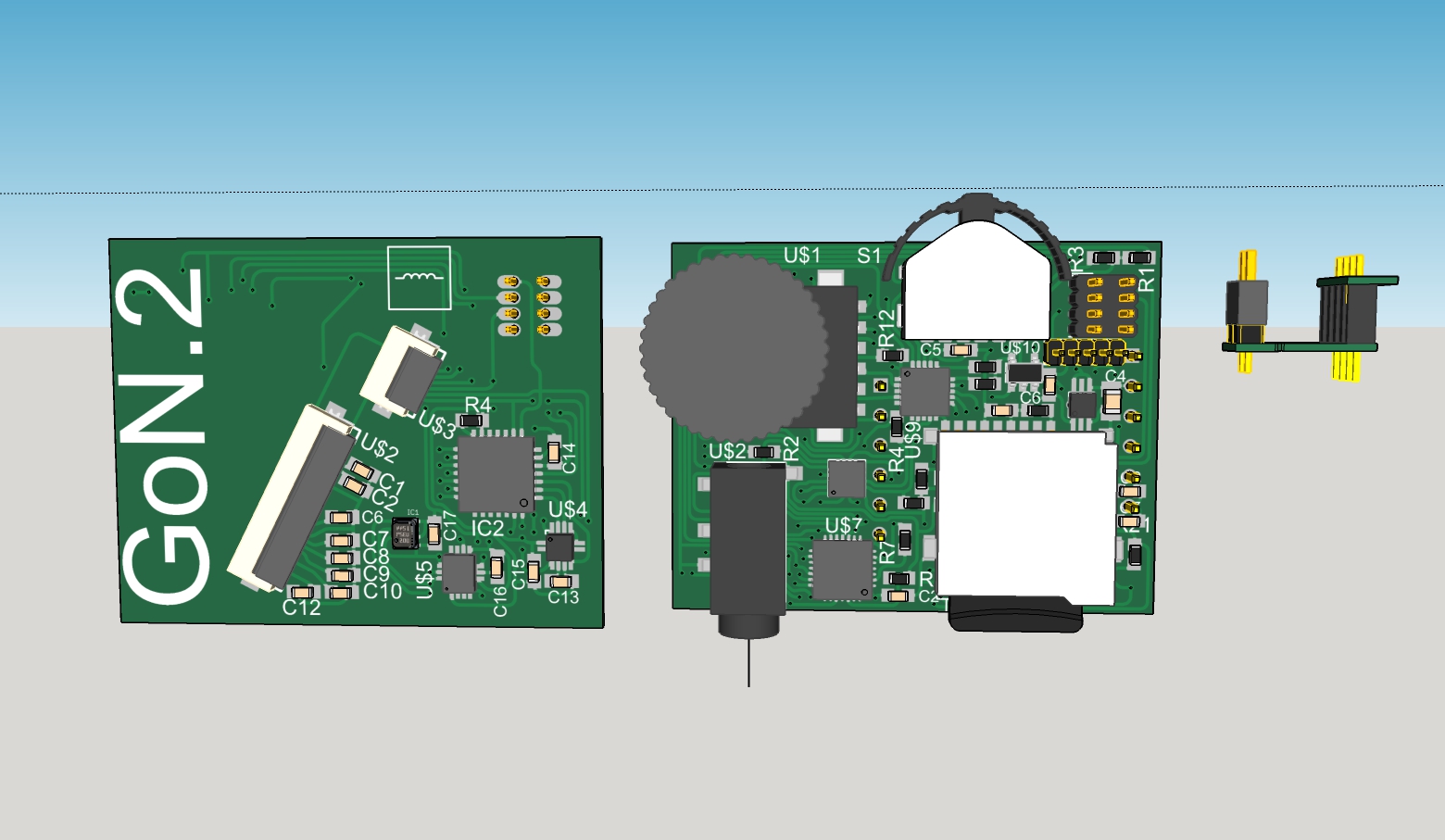

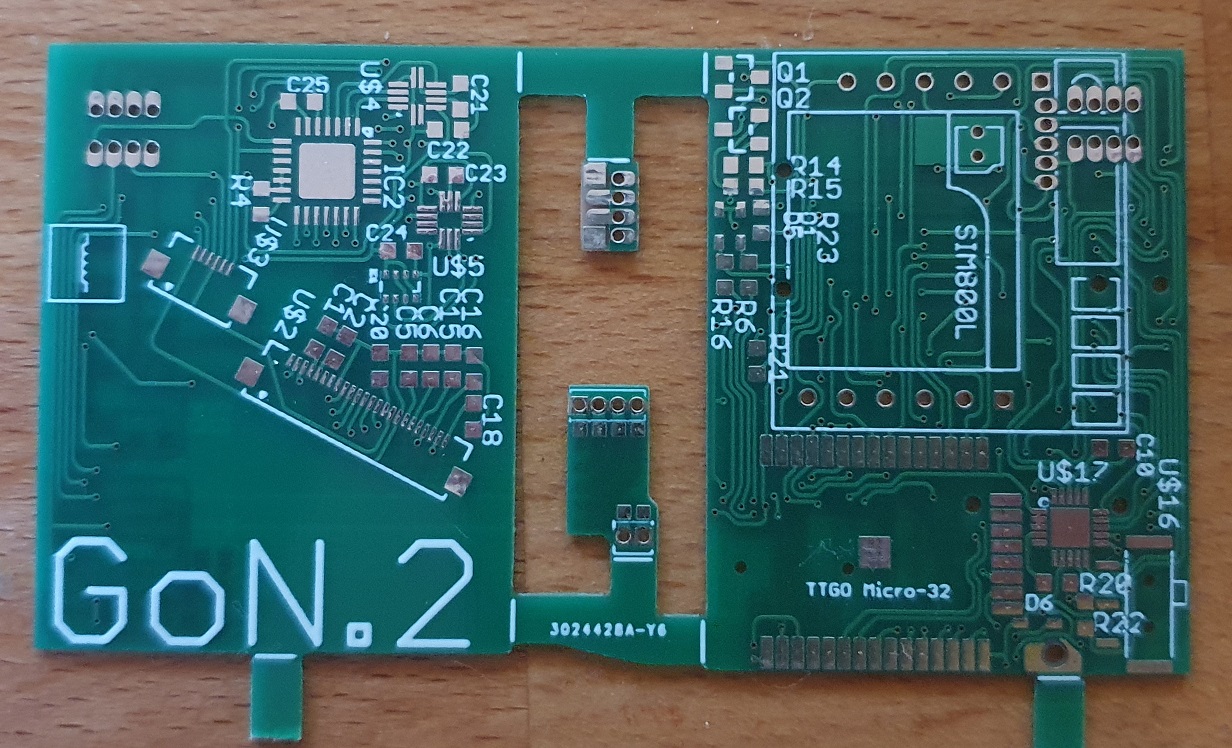

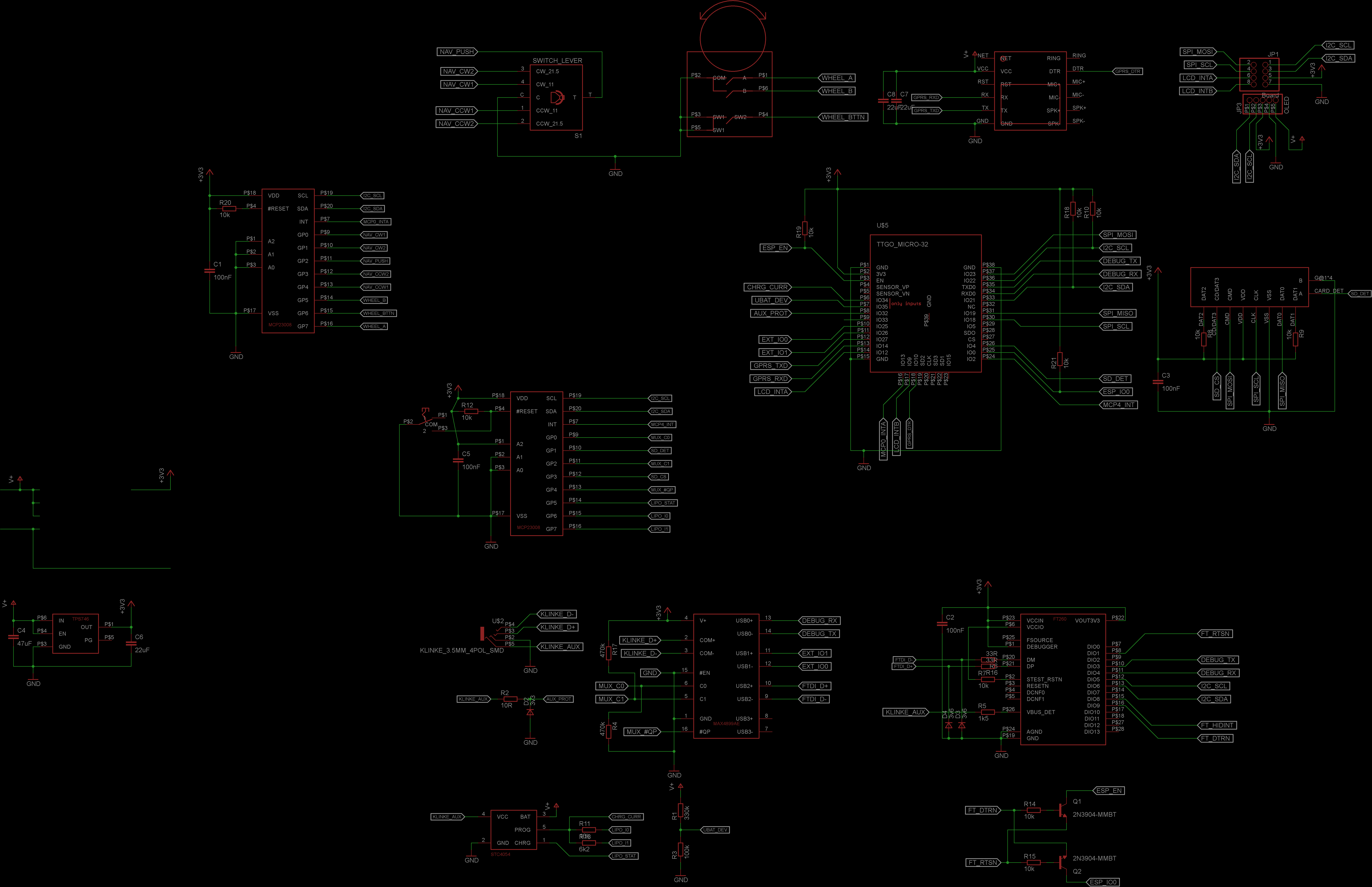

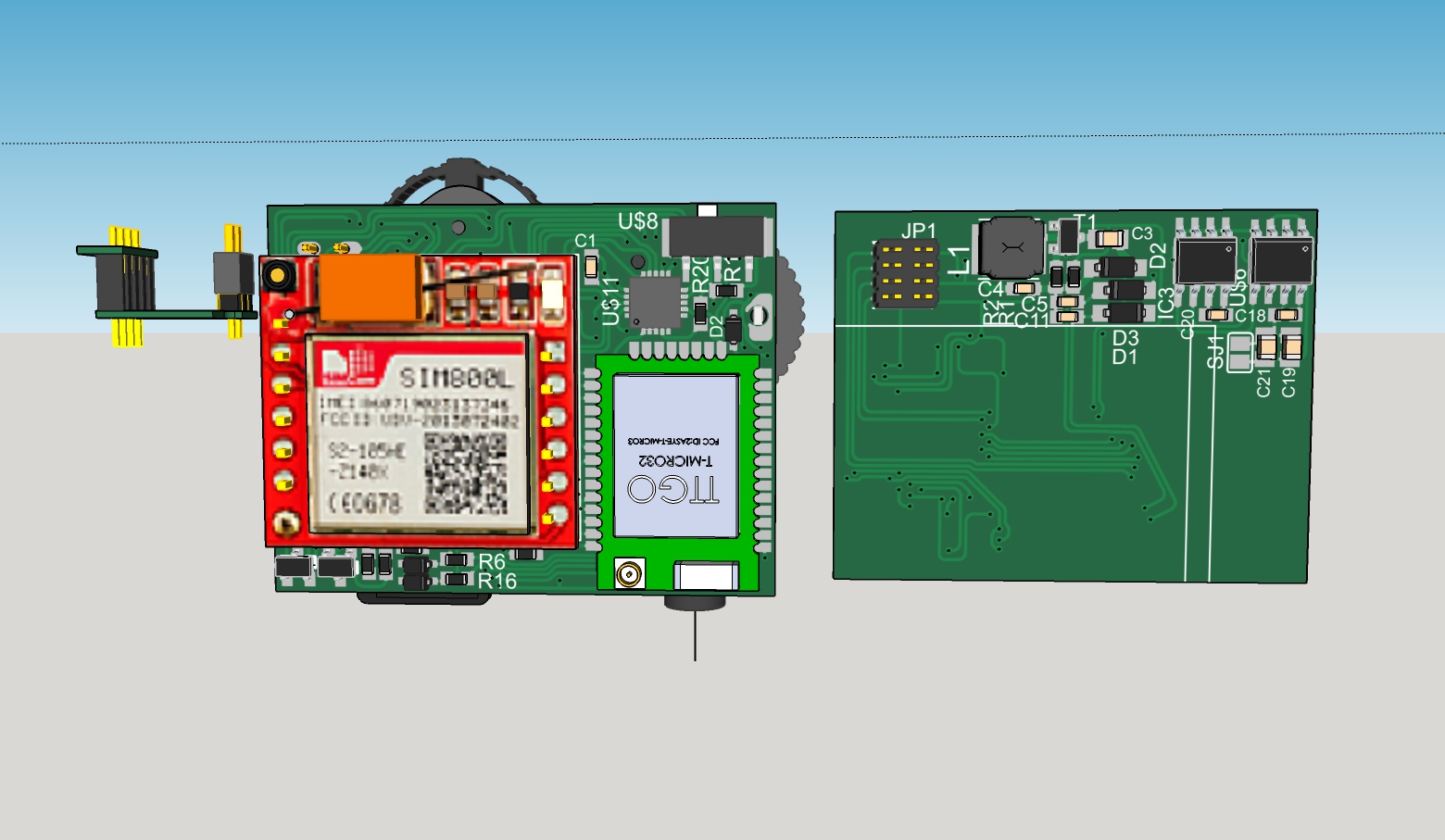

Ich habe mal ein paar Bilder von dem damals erstellen Schaltplan, der
Platine, dem Gerät und einem 3D Modell angehängt.

Sollte potenzielles Interesse bestehen kann ich auch gerne Fragen
beantworten zu Dingen die ich hier vergessen oder ausversehen falsch
dargestellt haben könnte.

[Rainer D. (rainer4x4)]

Irgendwie erschliesst sich mir nicht, was kann Dein "alleskönner" denn
alles?
Seit 35 Jahren habe ich ein Multitool von Victorinox oder Leatherman am
Gürtel, welche ich intensiv nutze. Aber ein Teil mit Batterie? Ist ein
Akkuschrauber integriert? Oder eine Powerbank?
Am Schlüsselbund fällt mir nur ein USB Stick ein, oder ne
Minitaschenlampe. Alle von Dir genannten Dinge deckt doch idR das
Smartfon ab.

[Michael D. (etzen_michi)]

Ich habe das wohl vergessen zu erwähnen, da man hinter seinen eigenen
Gedanken gerne Blind ist.

Es soll hier nur die Hardware angeboten werden, welche dann zur
Realisierung eigener Projekte verwendet werden kann.

Ich nutze das Gerät selber als Smarthome Überwachung und Steuerung,
Passwort Safe, HID Device zur automatischen Passworteingabe, Uhr,
Kalender, Wasserwaage, Thermometer, Datenlogger...

Immer wenn ich was neues brauche kommt eine neue Funktionalität hinzu.

Wenn es um die Software geht ist dies ein immer weiter wachsendes
Konstrukt mit inzwischen über 10.000Zeilen und einem Speicherbedarf,
dass ich beim ESP32 den OTA nicht mehr nutzen kann ... bei Fragen bin
ich aber immer gerne behilflich.

Achja: Jupp, ein Smartphone macht sowas, aber wir sind hier ja im
Bereich eines Hobbys ;).

[Gerald B. (gerald_b)]

Michael D. schrieb:
> Jupp, ein Smartphone macht sowas

Geh doch den umgekehrten Weg und spendiere deinem Multitool
Telefoniefunktionalität :-)))
Ein SIM800 ist ja schon verbaut. Und im Gegensatz zu den Anroid u.
Apfel"wanzen" ist es wesentlich schwieriger, das Ding zu infizieren und
zu übernehmen.

[Michael D. (etzen_michi)]

Gerald B. schrieb:
> Geh doch den umgekehrten Weg und spendiere deinem Multitool
> Telefoniefunktionalität :-)))

Das habe ich in der nächsten Version ggf. vor.
In dieser Version sind die entsprechenden Pins des GPRS Moduls aufgrund
von Platzproblemen nicht angebunden.

Ich müsste mir anschauen, wie das genau zu verschalten wäre, da der
Anschluss für das Mikrofon zwar an einen ADC Pin des ESP geht,
allerdings beim laden des Akkus auch mit 5V bespeist werden könnte (Habe
mich hierzu ein wenig an das Ladekonzept der alten IPod Shuffle
angelehnt).


Ich habe bereits eine neue Version im Hinterkopf mit einem ESP32-S3
anstelle des guten alten Pico-D4. Dazu dann noch ein GPRS Modul und das
SIM800 Modul würde ich gerne durch ein A7682E Modul ersetzen.
Die Kabelfummelei am OLED würde ich dann durch noch eine weitere extra
Platine ersetzen, sodass auch dieses richtig passt.

Es wird eng, aber ich denke das hin bekommen zu können.
