Erklärung Schaltung
von Arne (Gast)

Angehängte Dateien:
Lesenswert?
• ▲
▼
Hallo,

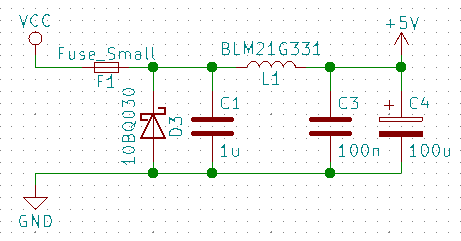

kann mir jemand von euch erklären, welche Aufgabe die Diode D3 in der
angehängten Schaltung macht?

Beitrag melden Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Markierten Text zitieren Antwort Antwort mit Zitat
Re: Erklärung Schaltung
von MaWin (Gast)

Lesenswert?
• ▲
▼
Arne schrieb:
> welche Aufgabe die Diode D3 in der
> angehängten Schaltung macht?

Verpolschutz.

Als Z-Diode bzw. TVS Transil würde sie auch noch Überspannungsschutz
bieten, bei nur 30V zerplatzt sie.

Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat
Re: Erklärung Schaltung
von Teo D. (teoderix)

Lesenswert?
• ▲
▼
https://www.digikey.de/de/product-highlight/l/littelfuse/tvs-diodes

Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat
Re: Erklärung Schaltung
von Andreas M. (elektronenbremser)

Lesenswert?
• ▲
▼
Die Erklärung lautet "Analogtechnik"

Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat
Re: Erklärung Schaltung
von H. H. (Gast)

Lesenswert?
• ▲
▼
MaWin schrieb:
> Verpolschutz.

Genau das.

Eine Schottkydiode wäre dazu allerdings nicht nötig, da reicht eine
1N400x.

Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat
