[V] Leiterplatten für BNC-Adapter zum ADALM 2000

C. W. (chefkoch) OP 09.04.2022 10:42 #7029308

Lesenswert?

•

Hallo *,

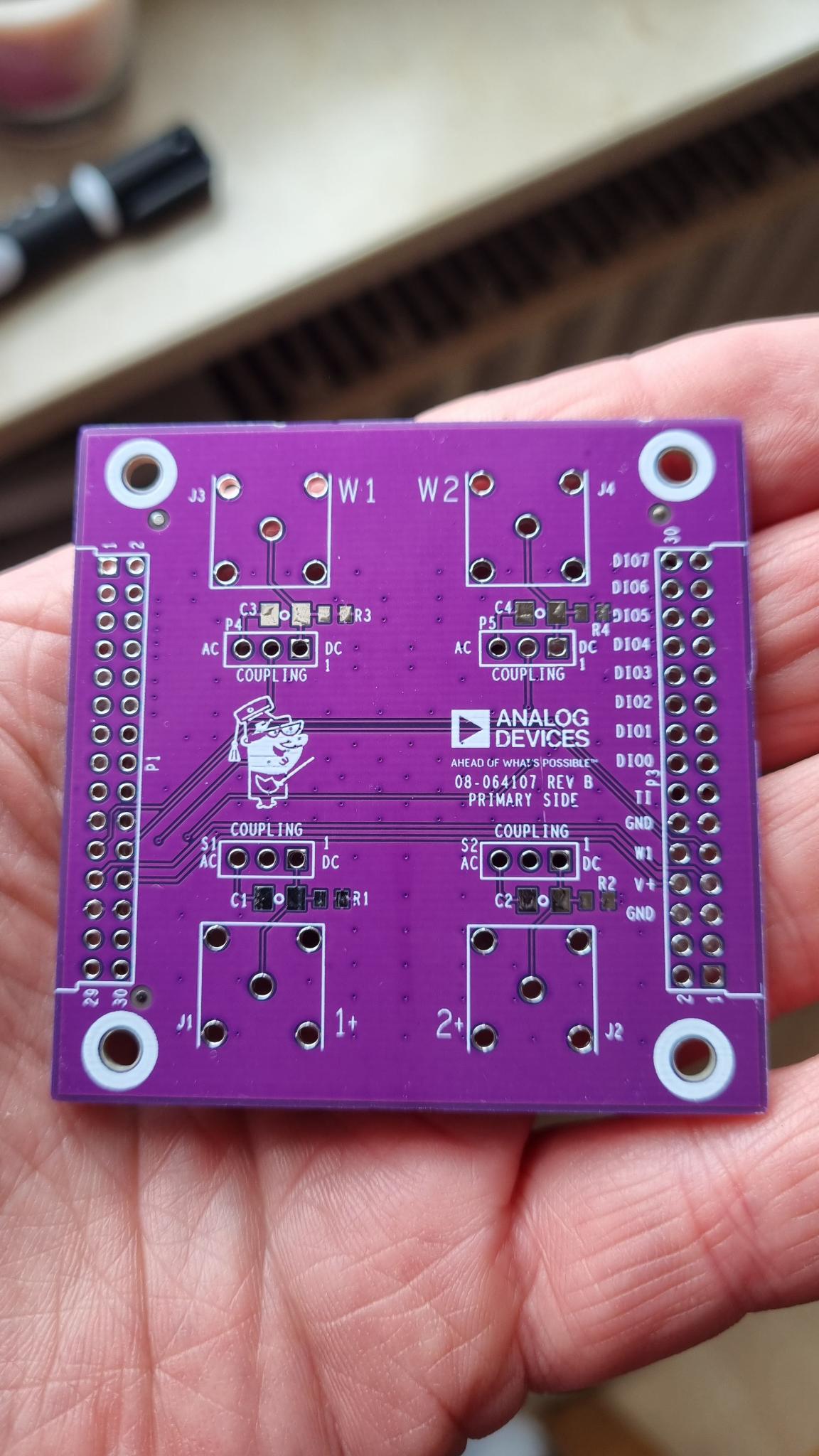

als ich mir eine eigene Adapterplatte für den ADALM2000 erstellen wollte
fiel mir auf das Analog die gleiche Idee hatte. Aufgrund de Preises und
das ich zwei ADALM2000 besitze habe ich mir aus den bereitgestellten
Daten selber Leiterplatten fertigen lassen. Die überzähligen
Leiterplatten würde ich für 8€ mit Versand abgeben.

Angehängte Dateien:


Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Beitrag melden

Maik D. (iltedesco) 09.04.2022 21:31 #7029885

Lesenswert?

•

▲
▼

Du hast eine Mail.

Grüße
Maik

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Vorname N. (mcu32) 22.09.2022 19:34 #7200267

Lesenswert?

•

▲
▼

Hi,

aus gegebenem Anlass:
Hast du noch die entsprechenden Gerberfiles die man einfach bei z.B.
jlcpcb hochladen kann? Irgendwie bin ich zu dumm dazu die files von
Analog hoch zu laden :(

Antwort Zitieren Bearbeiten Löschen Beitrag melden

C. W. (chefkoch) OP 22.09.2022 19:39 #7200271

Lesenswert?

•

▲
▼

Bestimmt - Du bist nicht zu doof. Es fehlt bei den Files der Umriss.
Habe per Hand eins der Files umgebaut.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Vorname N. (mcu32) 22.09.2022 19:45 #7200280

Lesenswert?

•

▲
▼

Das erklärt natürlich einiges :) Wäre Klasse wenn du mir die zur
Verfügung stellen könntest.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Michael D. (nospam2000) 22.09.2022 20:15 #7200309

Lesenswert?

•

▲
▼

C. W. schrieb:
> Die überzähligen
> Leiterplatten würde ich für 8€ mit Versand abgeben.

Hast du noch ein paar Bauteile dafür übrig (z.B. 2x BNC, 2x
Buchsenleiste)?

  Michael

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Vorname N. (mcu32) 22.09.2022 20:22 #7200314

Lesenswert?

•

▲
▼

Da grade schon gefragt wurde:
Ich hätte auch Interesse an einem DIY Kit Bauteile + Platine :)
Aber mit den funktionierenden Gerber-Files wäre ich auch schon mehr als
glücklich!

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Beitrag #7200560 wurde von einem Moderator gelöscht.
