Was könnte das sein? Duplexfilter? Mischer?

[Pille (Gast)]

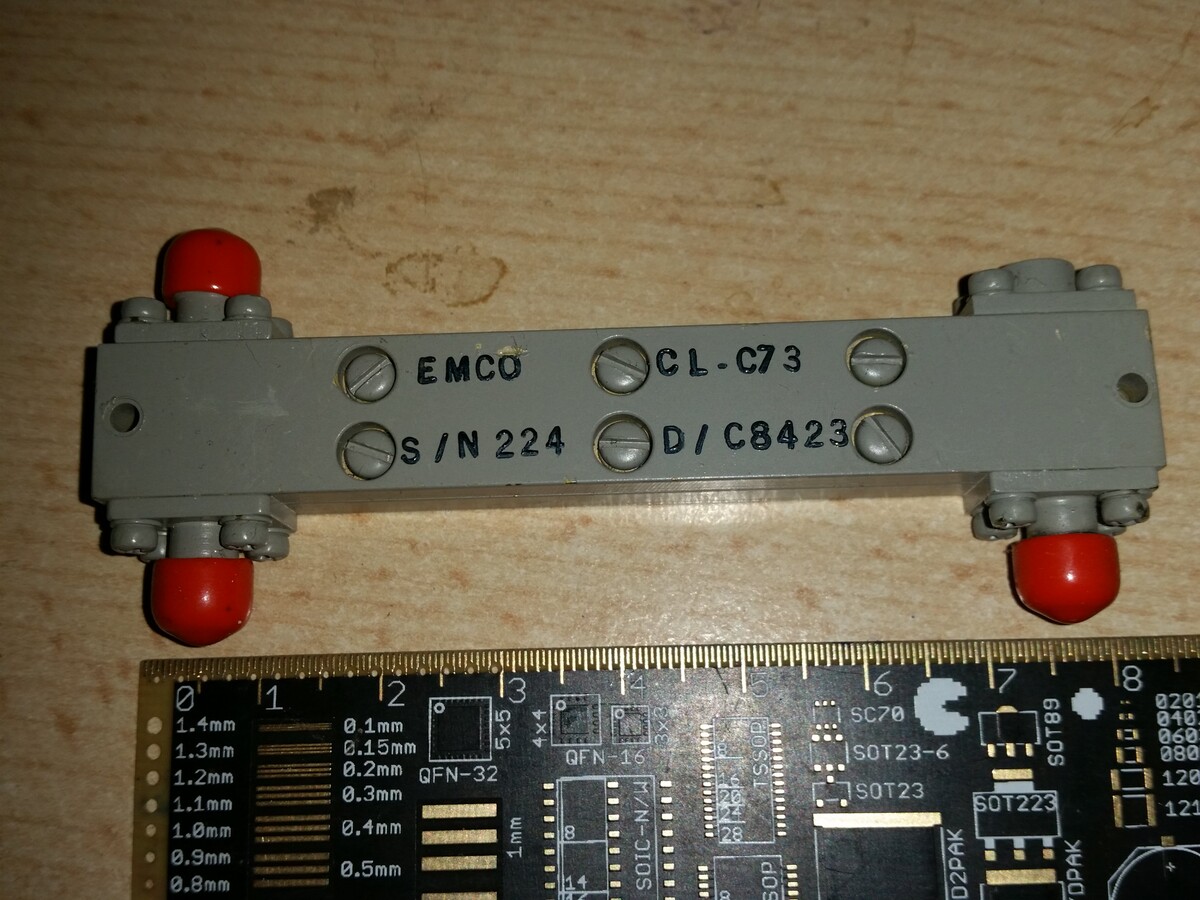

Was könnte das sein? Unter den roten Knubbeln stecken SMC Buchsen..

Gruß,
Pille

[BC107 (Gast)]

Pille schrieb:
> Was könnte das sein? Unter den roten Knubbeln stecken SMC
> Buchsen..
>
Ein Richtkoppler

[Pille (Gast)]

In der Vorschau war kein angehängtes Bild zu sehen, deswegen hab ichs
nochmal angehängt, deswegen doppelt. ..Fehlfunktion Forensoftware..

Und nachdem ich nun den ersten Beitrag heute geschrieben habe + das Bild
hochgeladen und jetzt diese Ergänzung posten möchte, weist mich dieser
Mist darauf hin das:

"Als Gast kannst du maximal einen Thread oder drei Beitraege pro Stunde
erstellen. Bitte registriere dich, oder versuche es spaeter wieder."
Die Zensurinfrastruktur läuft amok.

Gruß,
Pille

[Pille (Gast)]

BC107 schrieb im Beitrag #7050541:
> Pille schrieb:
>> Was könnte das sein? Unter den roten Knubbeln stecken SMC
>> Buchsen..
>>
> Ein Richtkoppler

Weißt Du näheres über das Teil oder wo man darüber was finden kann?

Gruß,
Pille

[Pille (Gast)]

In der Vorschau war kein angehängtes Bild zu sehen, deswegen hab ichs
nochmal angehängt, deswegen doppelt. ..Fehlfunktion Forensoftware..

Gruß,
Pille

Und nachdem ich nun den ersten Beitrag heute geschrieben habe + das Bild
hochgeladen und jetzt diese Ergänzung posten möchte, weist mich dieser
Mist darauf hin das:

"Als Gast kannst du maximal einen Thread oder drei Beitraege pro Stunde
erstellen. Bitte registriere dich, oder versuche es spaeter wieder."

[BC107 (Gast)]

Pille schrieb:
> BC107 schrieb im Beitrag #7050541:
>> Pille schrieb:
>>> Was könnte das sein? Unter den roten Knubbeln stecken SMC
>>> Buchsen..
>>>
>> Ein Richtkoppler
>
> Weißt Du näheres über das Teil oder wo man darüber was finden kann?

Frag am besten den Hersteller:
https://www.emco-elektronik.de/

[Mario H. (rf-messkopf)]

BC107 schrieb im Beitrag #7050566:
> Frag am besten den Hersteller:
> https://www.emco-elektronik.de/

Das dürfte nicht der Hersteller sein, sondern ein Distributor für HF-
und EMV-Kram mit zufällig dem gleichen Namen.

Das abgebildete Ding ist älter, und der Hersteller wahrscheinlich die
Engelmann Microwave Co., Whippany, N.J., die unter dem Namen EMCO
firmierte (das Logo ist ein Oval mit den Buchstaben EMCO in
Schreibschrift). Laut diesem Link:

https://www.microwaves101.com/encyclopedias/where-are-they-now

ist EMCO in der KDI/Aeroflex aufgegangen.

Die Form legt in der Tat nahe, dass das ein Richtkoppler ist, wie schon
erwähnt.

[dfIas (Gast)]

Ich tippe auf einen 3-dB-90°-Koppler (Splitter/Combiner) mit Terminator.

[Christoph db1uq K. (christoph_kessler)]

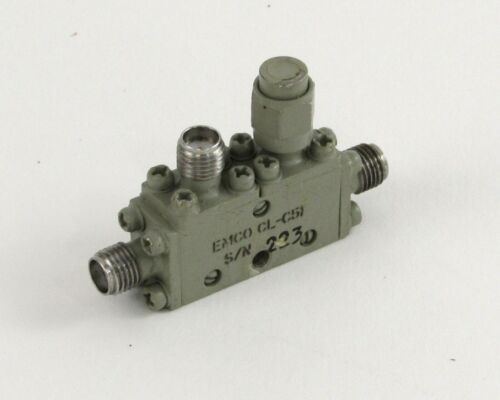

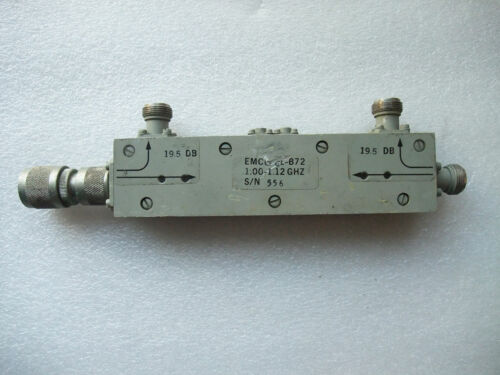

Die Google-Bildersuche mit "emco directional coupler cl" findet weitere
Typen.
Aber SMC wäre selten, normal ist SMA oder N.

[dfIas (Gast)]

Christoph db1uq K. schrieb:
> Die Google-Bildersuche mit "emco directional coupler cl" findet weitere
> Typen.
Die aber alle einen eindeutigen Hauptpfad haben. Wo soll der Hauptpfad
bei dem Teil vom TO sein?

[Kilo S. (kilo_s)]

So in der Bauform hab ich damals Mal einen Splitter/Combiner gesehen für
das zusammenschalten von CB Antennen. War halt deutlich länger.

Interessantes Teil.

[Christoph db1uq K. (christoph_kessler)]

Der Hauptpfad dürfte auf der gleichen Längsseite sein, die Auskopplung
gegenüber. Der vierte Port ist mit 50 Ohm abgeschlossen.
Frequenzbereich dürfte der Länge nach irgendwo zwischen 1 und 10 GHz
liegen.

[Christoph db1uq K. (christoph_kessler)]

Solche kleinen Richtkoppler kenne ich aus YIG-Wobblern und
Spektrumanalyzern der 70er und 80er von HP. Als Mess-Auskopplung z.B.
für die Amplitudenregelung mit PIN-Dioden oder für einen
Tracking-Generator. Üblicherweise Lambda/4 lang (mit Verkürzungsfaktor),
etwas breitbandiger auch mit 3/4 Lambda.

[Christoph db1uq K. (christoph_kessler)]

Hier eine ausführliche Beschreibung solcher Koppler

https://www.microwaves101.com/encyclopedias/coupled-line-couplers

die typischen Auskoppelkurven, ganz unten auch die längeren
breitbandigeren  "Cascaded coupled-line couplers"

[Pille (Gast)]

...bewirbt sich hier Jemand für das Ding? Ich werde das wohl niemals
benötigen.
Ich habe mal von einem Schrotti braune Papiertüten gekauft in denen
Plastiktüten waren und dann kombiniert ALU/PE Beutel mit Inhalt
verschweißt... Nato Ersatzteilkrempel. Einiges davon hat mich aber auch
augepackt erreicht, wie wohl das Teil auch...

Gruß,
Pille

[Edson (Gast)]

Also ich würde mich dem eventuell annehmen...

[Christoph db1uq K. (christoph_kessler)]

>Nato Ersatzteilkrempel
vom Militär gibt es noch die NSN-Nummer, damit kann man gelegentlich
noch weitere Informationen bekommen. Steht die vielleicht auf der
Verpackung aufgedruckt?
https://de.wikipedia.org/wiki/NSN_(Milit%C3%A4rcodierung)

[Pille (Gast)]

Christoph db1uq K. schrieb:
>>Nato Ersatzteilkrempel
> vom Militär gibt es noch die NSN-Nummer, damit kann man gelegentlich
> noch weitere Informationen bekommen. Steht die vielleicht auf der
> Verpackung aufgedruckt?
> https://de.wikipedia.org/wiki/NSN_(Milit%C3%A4rcodierung)

Ich zitiere mich mal selbst: "Einiges davon hat mich aber auch
ausgepackt erreicht, wie wohl das Teil auch..."

Ich hätte nach der NSN gesucht Christoph, da ich einiges von dem damals
gekauften Kram in einem Onlineshop verhökert habe, sind mir diese
Nummern durchaus ein Begriff. Manche der Teile (die ich nicht wollte)
wurden aber durch ein Mädel da da auf 400€ Basis beim Schrott arbeitete,
ausgepackt (den ganzen Tag lang mit Cuttermesser Tüten aufschneiden und
einzelne Widerstände oder Unterlegscheiben finden war nicht mein Ding)
in einem Karton gesammelt weil sie für mich evtl. doch interessant sein
könnten...

Auf der Rückseite von dem Teil sind noch 2 Aufkleber: "015000500" und
"FNr. 375273/001"

@Edson: Mail an [e-mail], kostet Dich 1,60 für ne
Briefmarke und die Verpflichtung der Berichterstattung hier, was Du
herausbekommen hast.

Gruß,
Pille
