Diodensymbol "T30/E" auf altem Ladegerät

Marcus Gast 13.06.2022 21:22 #7096500

Lesenswert?

•

Hi,

habe ein altes Modellbau-Akku Ladegerät bekommen, was keiner mehr haben
möchte. Simple Schaltung mit Vorwiderstand und Zeitschaltuhr.

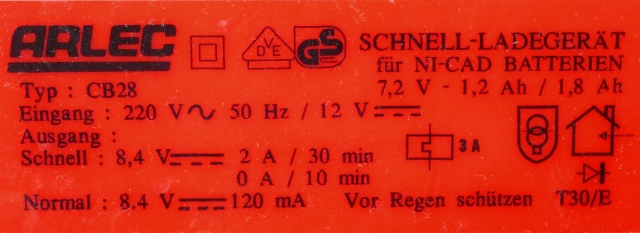

Die übrigen Symbole auf dem Typenschild sind klar, aber was bedeutet das
Diodensymbol rechts unten in der Ecke mit der Bezeichnung "T30/E"?

Vielen Dank im Voraus!
Gruß, Marcus

Angehängte Dateien:


Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Beitrag melden

H. H. Gast 13.06.2022 21:33 #7096508

Lesenswert?

•

▲
▼

Die Nenndaten gelten für bis zu 30°C Umgebungstemperatur, und die
verwendeten Isoliermaterialien haben Isolierstoffklasse E (120°C).

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Marcus Gast 13.06.2022 21:43 #7096515

Lesenswert?

•

▲
▼

Danke! Wieder was gelernt :-)
Also gehört die Bezeichnung "T30/E" gar nicht zur Diode.

OK, aber was soll mir noch das Diodensymbol sagen?

Der Trafo geht auf einen Mittelpunktgleichrichter mit 1N540x.
Die externen 12 V von der Kfz-Bordnetzdose werden per dicker Diode 6A05
als Verpolungsschutz und 0,47R / 7 W-Widerstand eingespeist.

Gruß, Marcus

Antwort Zitieren Bearbeiten Löschen Beitrag melden

H. H. Gast 13.06.2022 21:43 #7096516

Lesenswert?

•

▲
▼

Marcus schrieb:
> OK, aber was soll mir noch das Diodensymbol sagen?

Da muss ich leider passen.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Beitrag #7096518 wurde von einem Moderator gelöscht.

Klaus R. (klaus2) 13.06.2022 21:47 #7096522

Lesenswert?

•

▲
▼

...vll als allg. Symbol für "die Elektronik"? Und darauf beziehen sich
dann die ND.

Klaus.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Helge Gast 13.06.2022 21:50 #7096523

Lesenswert?

•

▲
▼

Die Diode war wenigstens früher auf allen Gleichrictergeräten
aufgedruckt, im gegensatz zu geregelten Netzgeräten.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Marcus Gast 14.06.2022 19:54 #7097408

Lesenswert?

•

▲
▼

OK, das klingt plausibel.
Danke für die Antworten!

Antwort Zitieren Bearbeiten Löschen Beitrag melden
