Forum: Platinen KiCad - Fehlende Verbindung zwischen Elementen


Announcement: there is an English version of this forum on EmbDev.net. Posts you create there will be displayed on Mikrocontroller.net and EmbDev.net.
von Tom M. (tomf9)


Angehängte Dateien:

Lesenswert?

Hallo, ich habe gerade ein paar kleine Schwierigkeiten mit KiCad:

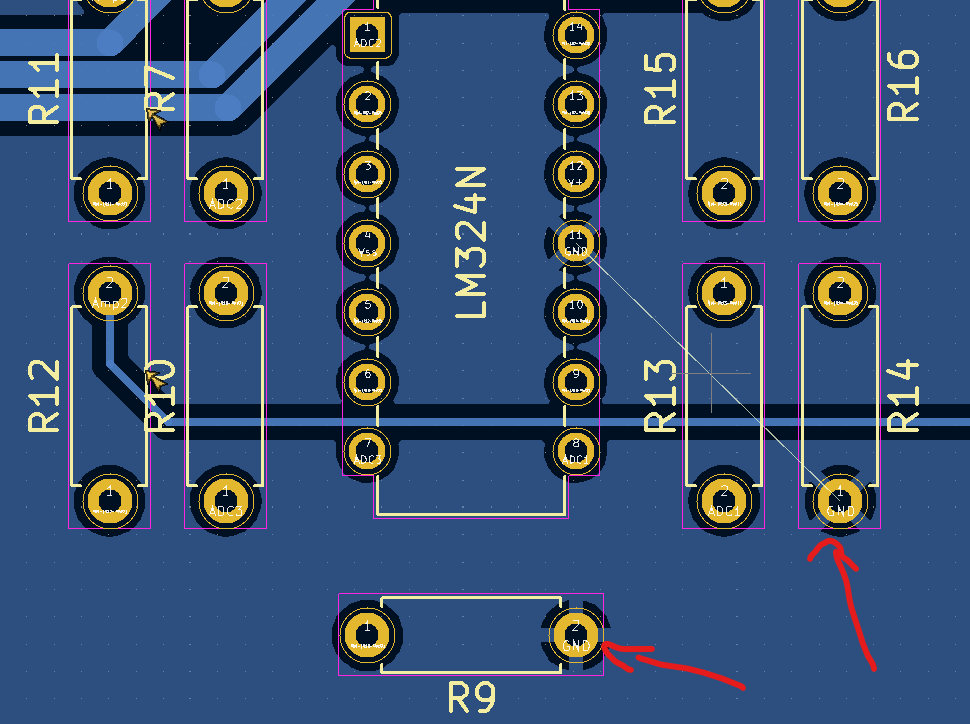

Warum wird mir hier keine Verbindung angezeigt und für den GND direkt
daneben passts anscheinend? Die Fläche hab ich auf GND gelegt und die
ist auch durchgehend von Netzteil bis Widerstand verbunden, anscheinend
besteht aber keine Verbindung. Hat jemand eine Idee an was das liegt?

von Frickler (Gast)


Lesenswert?

Moin,
unter dem LM324 ist die GND Fläche an beiden Pinreihen unterbrochen.

von M. D. (derdiek)


Lesenswert?

Die untere Massefläche hat keine Verbindung zur oberen.

von Tom M. (tomf9)


Lesenswert?

Ja aber warum wird mir nur ein Widerstand als nicht verbunden angezeigt
und der andere schon?

von Frickler (Gast)


Lesenswert?

Das Gummiband zeigt die kürzeste Verbinung an.

von Tom M. (tomf9)


Lesenswert?

Danke! Das hab ich nicht bedacht :)

von Magnus M. (magnetus) Benutzerseite


Lesenswert?

Thomas F. schrieb:
> Ja aber warum wird mir nur ein Widerstand als nicht verbunden
> angezeigt
> und der andere schon?

Nicht der Widerstand R14 wird angemeckert sondern Pin 11 vom LM324.
