Kennt jemand dieses LCD?

Tim G. (der_tim) OP 24.07.2022 15:48 #7137677

Lesenswert?

•

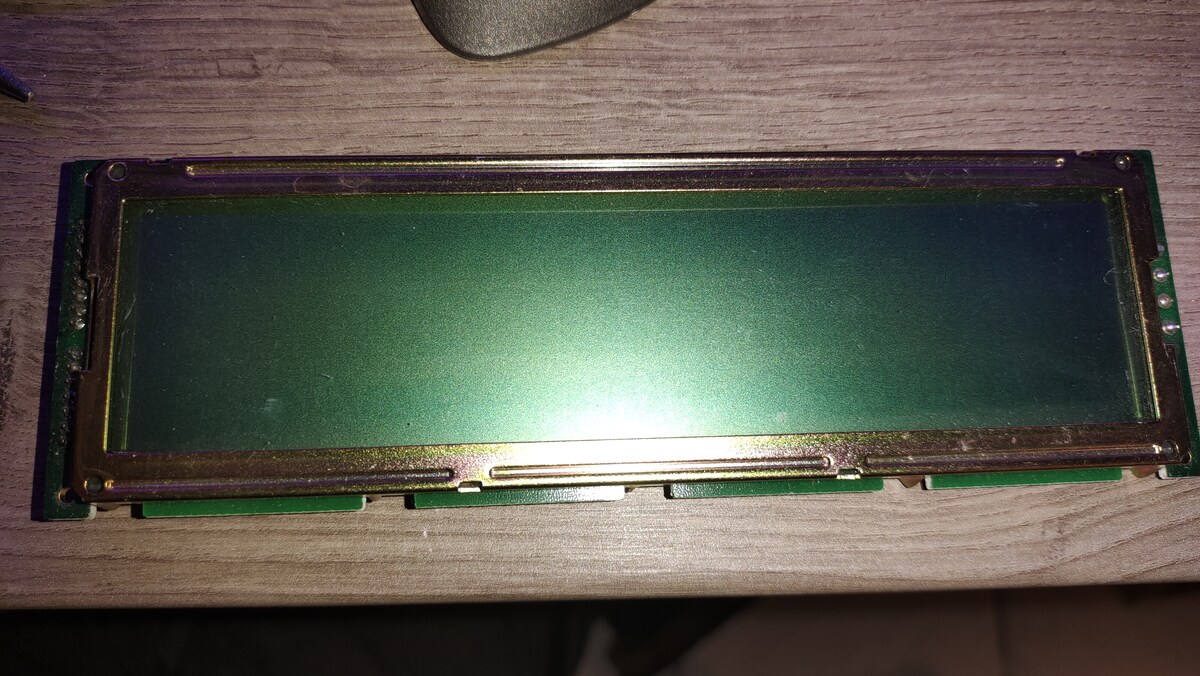

Ich habe mehrere dieser Displays aber ich kann über diese nichts heraus
finden.

Kennt die jemand und hat vielleicht ein Datenblatt?

Angehängte Dateien:


Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Beitrag melden

Christian K. (the_kirsch) 24.07.2022 15:55 #7137684

Lesenswert?

•

▲
▼

Probiere mal ob es HD44780 kompatibel ist

https://www.mikrocontroller.net/articles/HD44780

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Philipp_K59 Gast 24.07.2022 15:55 #7137685

Lesenswert?

•

▲
▼

ich würde mal unter den Aufkleber schauen.. das könnte weiterhelfen.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Bernd B. (bbrand) 24.07.2022 16:16 #7137696

Lesenswert?

•

▲
▼

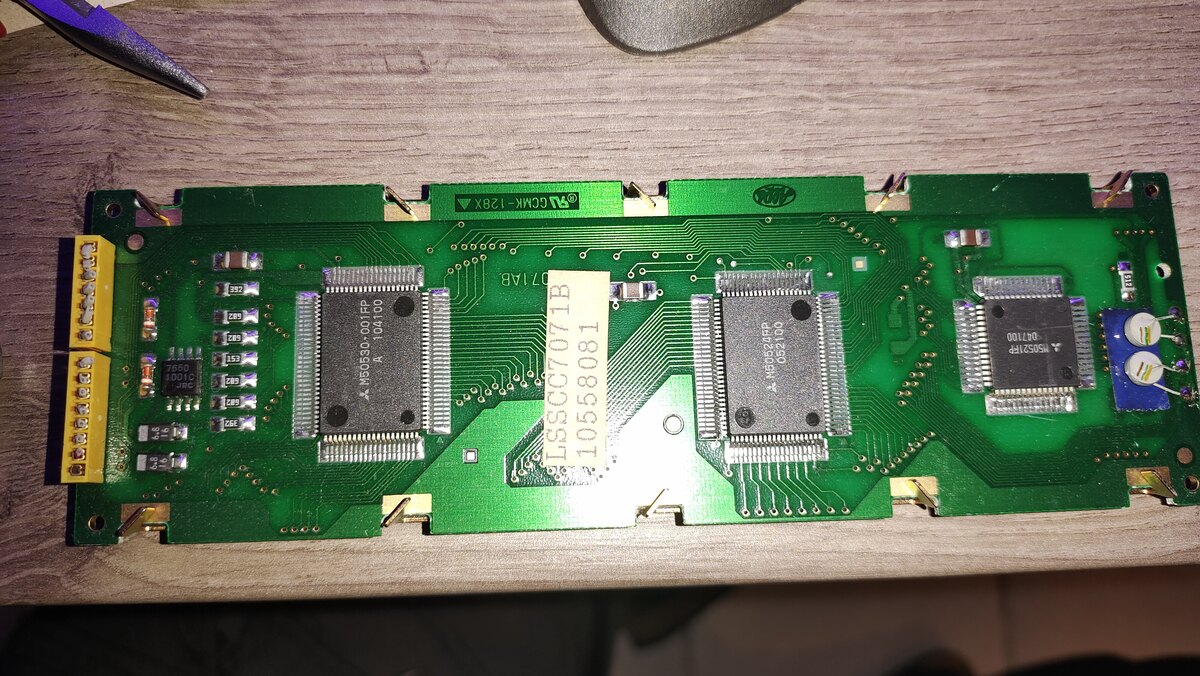

Naja, die Datenblätter aller verbauten ICs findet man nach kurzer
Google-Suche. M50530 ist der Controller, die beiden anderen M505* sind
nur Treiber und 7550 ist nur ein Spannungsregler. Damit sollte es nicht
allzu schwer sein, herauszufinden, wie man die Dinger ansteuert.

Gruß,
Bernd

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Joachim B. (jar) 24.07.2022 16:36 #7137713

Lesenswert?

•

▲
▼

Bernd B. schrieb:
> M50530 ist der Controller

und 128x lässt 128 Pixel vermuten, also Grafik 128 * ??
Ich tippe 128 Pixel in X Richtung in Y Richtung entsprechend weniger.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

H. H. Gast 24.07.2022 16:40 #7137719

Lesenswert?

•

▲
▼

Bernd B. schrieb:
> 7550 ist nur ein Spannungsregler

ICL7660

Antwort Zitieren Bearbeiten Löschen Beitrag melden

H. H. Gast 24.07.2022 16:43 #7137722

Lesenswert?

•

▲
▼

Joachim B. schrieb:
> Bernd B. schrieb:
>> M50530 ist der Controller
>
> und 128x lässt 128 Pixel vermuten, also Grafik 128 * ??
> Ich tippe 128 Pixel in X Richtung in Y Richtung entsprechend weniger.

M50530 ist kein Grafikcontroller.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

H. H. Gast 24.07.2022 16:44 #7137723

Lesenswert?

•

▲
▼

Joachim B. schrieb:
> Bernd B. schrieb:
>> M50530 ist der Controller
>
> und 128x lässt 128 Pixel vermuten, also Grafik 128 * ??
> Ich tippe 128 Pixel in X Richtung in Y Richtung entsprechend weniger.

M50530 ist kein Grafikcontroller.



Christian K. schrieb:
> Probiere mal ob es HD44780 kompatibel ist
>
> https://www.mikrocontroller.net/articles/HD44780

Und ist nicht kompatibel zum HD44780.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Joachim B. (jar) 24.07.2022 16:46 #7137725

Lesenswert?

•

▲
▼

H. H. schrieb:
> M50530 ist kein Grafikcontroller

Dann ist es eben ein Zeichencontroller mit ASCII möglicherweise aber
auch mit 128 Pixel, die soll es gerüchteweise auch als Textdisplay
geben.
Die 128x auf der Platine sind aber nur ein Indiz, kein Beweis.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Georg G. (df2au) 24.07.2022 16:48 #7137726

Lesenswert?

•

▲
▼

Hier findest du die ganze Familie:
https://www.datasheets360.com/pdf/-4938457158058339206

Antwort Zitieren Bearbeiten Löschen Beitrag melden

H. H. Gast 24.07.2022 16:48 #7137727

Lesenswert?

•

▲
▼

H. H. schrieb:
> Bernd B. schrieb:
>> 7550 ist nur ein Spannungsregler
>
> ICL7660

Bzw NJM7660 bei JRC.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Georg G. (df2au) 24.07.2022 16:56 #7137738

Lesenswert?

•

▲
▼

Beitrag "DMC-50461N OPTREX LCD Demo Program"

Beispielprogramm

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Ist es dieses? Gast 24.07.2022 17:42 #7137784

Lesenswert?

•

▲
▼

Ist es dieses?
https://www.ebay.de/itm/233557780713

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Bernd B. (bbrand) 24.07.2022 17:50 #7137792

Lesenswert?

•

▲
▼

H. H. schrieb:
>>> 7550 ist nur ein Spannungsregler
>>
>> ICL7660

Stimmt, ich dachte zuerst an einen HT7550, aber den gibt's nicht als
SO-8.

Gruß,
Bernd

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Ist es dieses? Gast 24.07.2022 20:30 #7137993

Lesenswert?

•

▲
▼

Ist es dieses? schrieb:
> Ist es dieses?
> https://www.ebay.de/itm/233557780713

Fragzeichen war schon angebracht. Das bei Ebay könnte auch ein Alps
LDSCC7031D sein oder etwas anderes, Lötpads sehen aber oben leicht
anders aus

https://www.lantronic-et.de/Elektronik-aktiv/Optoelektronik/LCD-Anzeigen/LCD-Display-LDSCC7031D-Alps::4082.html

Deins ist also wohl ein Alps LSSCC7071b steht ja in klein Alps dabei.
Also selber Kontakte nachverfolgen oder wenn man Lust bei Ebay eine
Platine kaufen und vergleichen, wenns das richtige ist gibts vielleicht
auch paar Daten mitgeliefert?

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Ist es dieses? Gast 24.07.2022 20:34 #7137996

Lesenswert?

•

▲
▼

Ist es dieses? schrieb:
> Lötpads sehen aber oben leicht
> anders aus
Beim 7031D ist auch die Belegung andersb als be Ebay merk ich grad

Antwort Zitieren Bearbeiten Löschen Beitrag melden

TomA Gast 24.07.2022 20:47 #7138010

Lesenswert?

•

▲
▼

Hallo Tim G.

Mir hat das Datenblatt des Controllers bei einem ähnlichen Problem
geholfen.

Gruss. Tom

Angehängte Dateien:

m50530.pdf (1,02 MB)

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Tim G. (der_tim) OP 24.07.2022 21:05 #7138026

Lesenswert?

•

▲
▼

Ich danke für den umfangreichen Input und werde das die Tage mal
studieren.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Garcon Gast 26.07.2022 07:12 #7139527

Lesenswert?

•

▲
▼

Hilft das weiter?

https://forum.arduino.cc/t/adapting-lcd-driver-mitsubishi-chip-m50530/37700

Antwort Zitieren Bearbeiten Löschen Beitrag melden
