Habe den defekten Analayzer zur Reparatur von einem Kollegen bekommen. https://www.atecorp.com/ATECorp/media/pdfs/data-sheets/Agilent-E4991A_Service_Manual.pdf - Standby LED ist ein. - Gerät lässt sich nicht einschalten. Es tut sich nichts. - Auf dem Motherboard die leere 3 V Pufferbatterie gewechselt. Hatte nur noch 35 mV. Hat jemand einen Schaltplan für mich? Und, oder Tipps? Danke Mathias
jemand eine Idee?
Gast
#7162171
Hast Du schon nach dem Diagramm auf Seite 158 Fehler gesucht? Wenn sich nichts tut, kann es ein defektes Netzkabel, eine defekte Sicherung, ein Elektronik Fehler... sein. Da musst Du schon ein paar Inputs liefern.
Gast
#7162194
Mal die Spannungen am Netzteil messen.

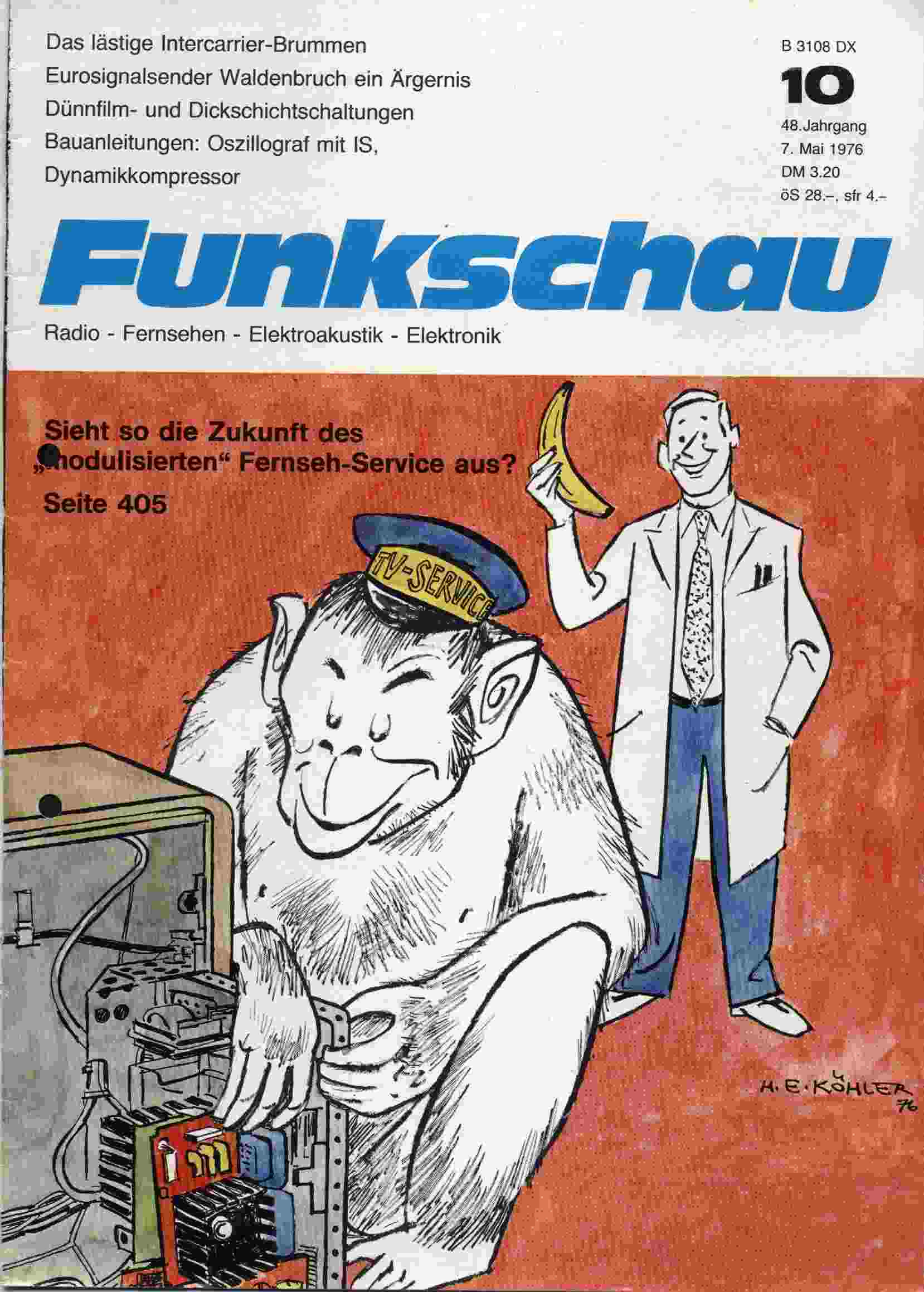

Als die Firma noch HP hieß gab es noch Schaltpläne. Das Fehlersuchdiagramm empfiehlt nur den Austausch von Baugruppen, je nach leuchtender LED oder nicht leuchtend. Sehr witzig. Die Funkschau hatte vor vielen Jahren auf der Titelseite eine Zeichnung mit einem Affen, der Module wechselt. Die Zukunft des Radio/Fernsehhandwerks sollte das sein.
Gast
#7162224
Christoph db1uq K. schrieb: > Die Funkschau hatte vor vielen Jahren auf der Titelseite eine Zeichnung > mit einem Affen, der Module wechselt. Die Zukunft des > Radio/Fernsehhandwerks sollte das sein. Genau so habe ich es während meiner Handwerksleere empfunden!
Es geht nichts verloren...
Angehängte Dateien:
-
(140 KB)
Manfred schrieb: > Handwerksleere Typo oder war die Lehre wirklich so "sinnentleert" ?
Geht wieder. Ein paar Elkos im Netzteil gewechselt. Danke fürs Interesse.
