Forum: Platinen Altium V22 Undo Stack Size Aendern - Wo?


von Gerhard O. (gerhard_)


Angehängte Dateien:

Lesenswert?

Moin,

weiß jemand von Euch wo man den UNDO Stack Size festlegen kann. Ich

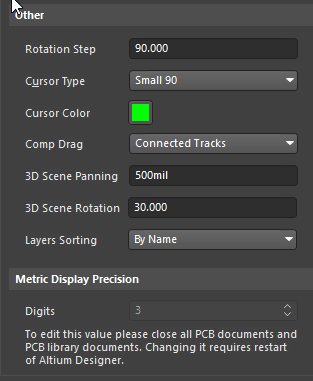

musste vorübergehend für ein Projekt von V17 auf V22 umsteigen und finde
die Einstellung in Preferenzen dort nicht mehr. Der Default ist 30 Undo
Schritte.

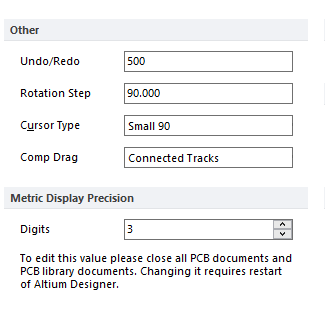

In V17 war diese Einstellung in Preferences unter General und dort unter
"Others" Ist jetzt in V21/V22 nicht mehr dort zu finden.

Leider half es nicht meine Präferenzen Datei zu importieren.

Ich habe mich jetzt dumm gesucht, aber diese Einstellung wurde scheinbar
entweder absichtlich entfernt oder vergessen. Ich habe mich mit Kunden
Support noch nicht in Verbindung gesetzt, weil der Support aus D kommt
und dort schon längst Feierabend ist (8 Std Unterschied) Die Altium
Online Dokumentation scheint darüber auch nichts zu wissen.

Meine Frage: "Wer weiß was"

Wäre nett wenn mir jemand bitte auf die Sprünge helfen könnte.

Gruß,
Gerhard

: Bearbeitet durch User
von Alexander R. (alro)


Lesenswert?

Hallo Gerhard,

du findest die Undo Stackgröße unter:
Preferences - System - General - Advanced...
...und dann unter "Schematic.UndoStackSize" und "PCB.UndoStackSize".

Grüße Alex

von Gerhard O. (gerhard_)


Lesenswert?

Alexander R. schrieb:
> Hallo Gerhard,
>
> du findest die Undo Stackgröße unter:
> Preferences - System - General - Advanced...
> ...und dann unter "Schematic.UndoStackSize" und "PCB.UndoStackSize".
>
> Grüße Alex

Lieber Altium Support;-)

vielen Dank für den guten Tip! Hat endlich geklappt. Ich sah zwar
oberflächlich da auch rein, aber offensichtlich nicht genau genug. Ich
dachte da waren nur Einstellungen zum Anklicken dort drin. Irgendwie
konnte ich mir nicht vorstellen, dass man diese Einstellungen dort
verfrachtete. Auf was für welche Gedanken die Designer manchmal
kommen...

Viele Grüße aus Kanada,
Gerhard

: Bearbeitet durch User
von Alexander R. (alro)


Lesenswert?

...nur langjähriger User... :-)

Grüße Alex

von Gerhard O. (gerhard_)


Lesenswert?

Alexander R. schrieb:
> ...nur langjähriger User... :-)
>
> Grüße Alex

Hallo Alex,

Das hilft;-)

Wie gesagt, dort zu schauen war mir zu viel Arbeit. Ich mag übrigens
diese unorganisierten Listen nicht. Ich finde das Zusammenpacken von
nicht-zusammenhängenden Funktionen nicht gerade sehr
Gebraucherfreundlich. MAn könnte das bestimmt besser organisieren. Auch
die Mischung von SCH/PCB/FPGA ist zeitraubend. Für mich ist so ein
Ansatz eine Verschlimmbesserung. Aber dann, was weiß ich;-)

Die Layer/Farben Einstellungen waren vor V18 viel übersichtlicher.

Die Designers scheinen nur noch Smartphone Apps zu entwickeln und wollen
mit Gewalt deren User Interfaces auf den PC ausdehnen. Finde ich, wo es
nicht gut funktioniert, eine Fehlentscheidung. Dieses ewige Scrollen
langer Listen ohne viel Zusammenhang geht mir auf die Nerven. Ich
erwarte idealerweise klare logisch zusammenhängende Gruppierungen.

VG,
Gerhard
