unbekanntes Bauteil

#7201747
Lesenswert?

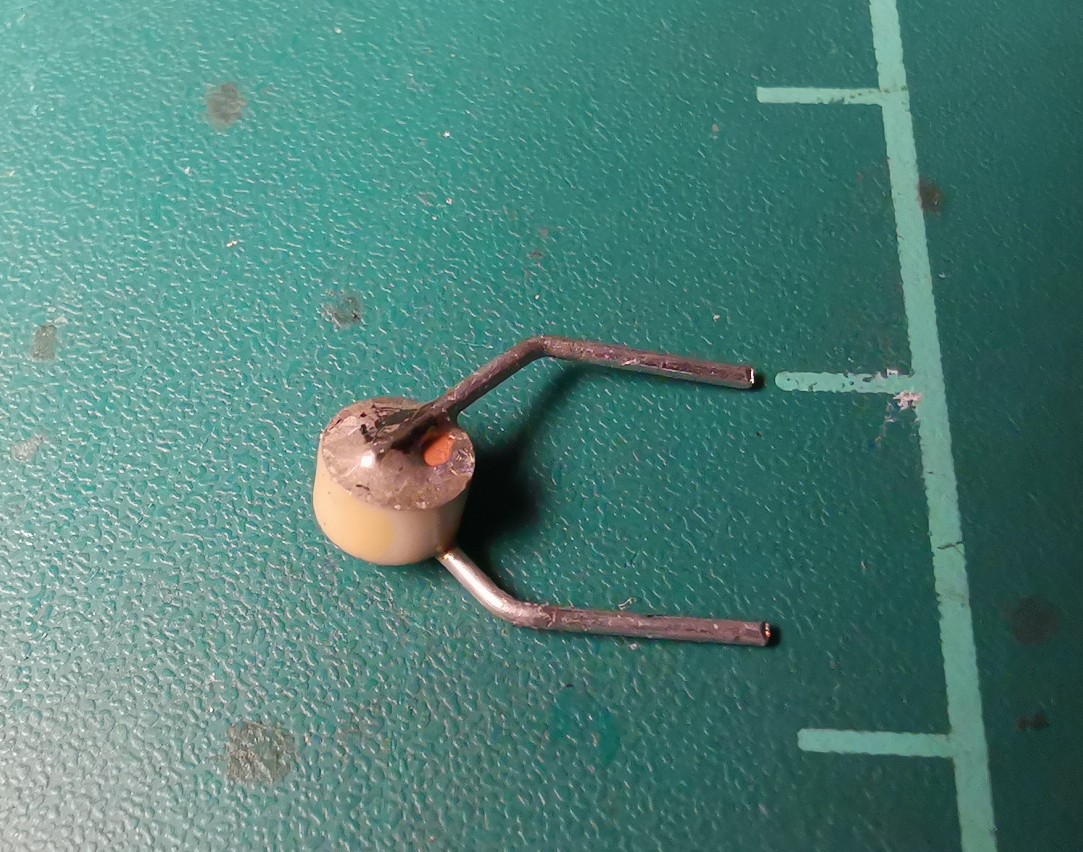

Ich kann das dargestellte Bauteil nicht identifizieren. Worum handelt es
sich?

R>1,5GOhm bei 60-400V (beide Richtungen), C<0,5pF (d.h. unterhalb der
Messgrenze meiner Messmittel).

Überspannungsableiter fiele mir höchstens noch ein. Kann ich aber so
recht nicht glauben.

Edit: Der Durchmesser des Zylinders beträgt 4mm.
#7201769
Lesenswert?

Volkssternwart gibt sich heute besonders volksnah.

Ich ergänze mal, <0,5pF war konservativ abgeschätzt. Nach Kalibrierung
des LC-Meters 'LC200A' war keine reproduzierbare Veränderung der ersten
Nachkommastelle im pF-Bereich feststellbar. Daher dürfte die Kapazität
des Bauteils mit gewisser Wahrscheinlichkeit noch deutlich unter 0,5pF
sein.
Gast #7201779
Lesenswert?

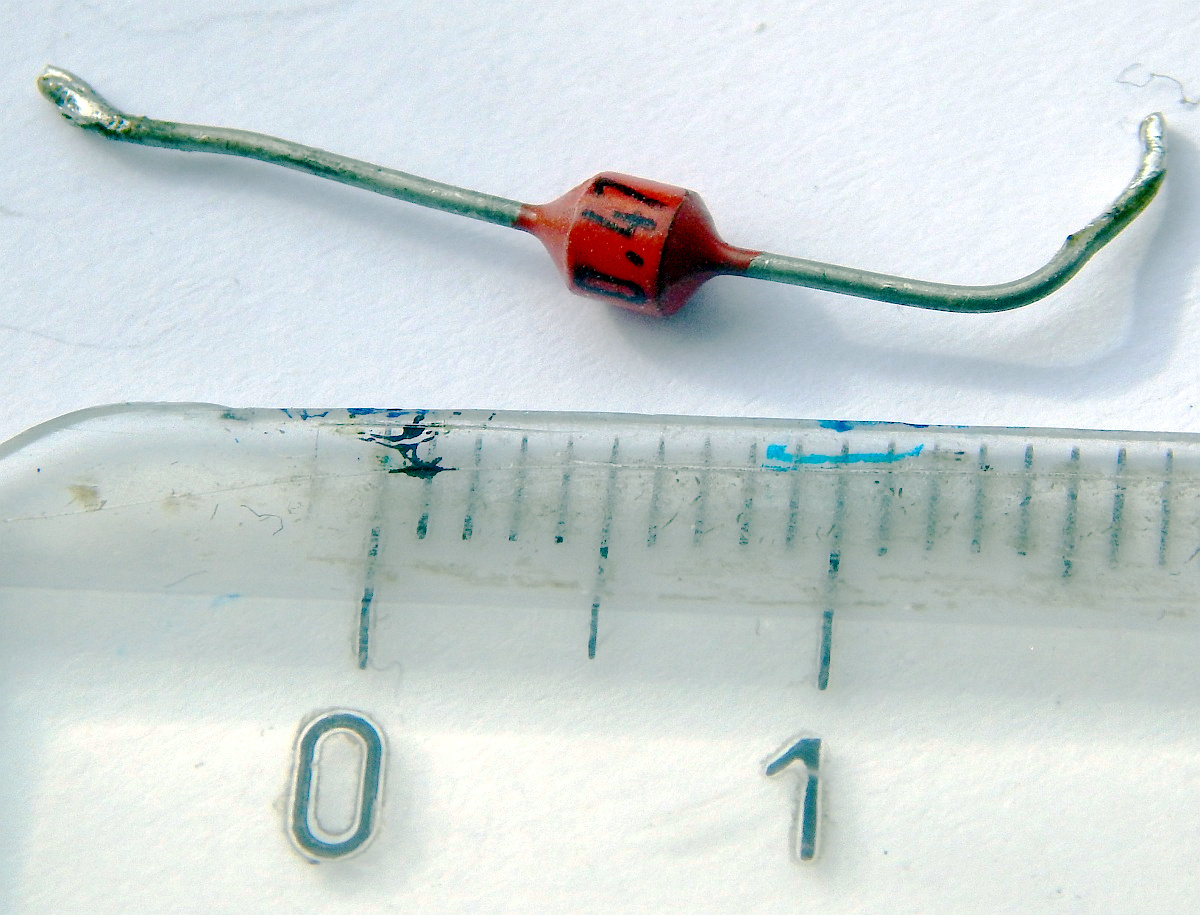

Als Beispiel: Das Bauteil auf meinem Bild ist ein Keramikkondensator,
Maßstab 0-1 ist 1 cm, die Striche sind Millimeterstriche. Das Teil hat
6mm Durchmesser und 1,5 mm Dicke und einen Kapazitätswert aufgedruckt
220.
Angehängte Dateien:
#7201794
Lesenswert?

Martin L. schrieb:
> Daher dürfte die Kapazität
> des Bauteils mit gewisser Wahrscheinlichkeit noch deutlich unter 0,5pF
> sein.
unter 1pf ist bei THT sinnlos. Das wäre schon die Kapazität der
Anschlussdrähte (ungefähr 1pF je cm)


könnte ein C aus einem alten UHF-TV-Tuner sein, wenige pF

Der orange Punkt kann auf den Temperaturkoeffizient der Keramik
hinweisen

Meiner Erinnerung nach:

sw: = NP0 ungefähr ohne temp abhängigkeit

vi:  -47 ppm/K

ge:  -150ppm/K
(Firma: مهندس) #7201874
Lesenswert?

Josef L. schrieb:
> Mann lernt nie aus!

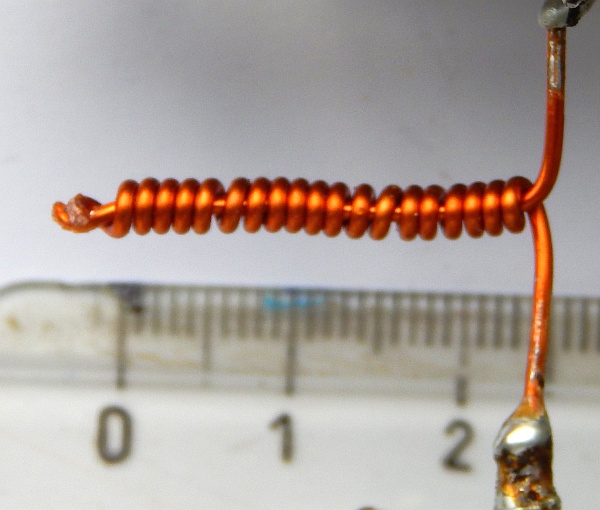

Man(n) ;-)

Stimmt, danke! Aber dann ist auch meine Abschätzung richtig:

Mohandes H. schrieb:
> 1pF/cm - aber bei verdrillten Litzen.

Habe ich schon mehrfach gemacht, kommt mit ganz gut hin (soweit mein
LCR-Meter in dem Bereich noch mißt). Ist ganz praktisch wenn man auf die
Schnelle ein paar pF braucht. Und läßt sich auch abstimmen (Schwingkreis
o.ä.) durch Abschneiden.
#7201885
Lesenswert?

Peter R. schrieb:
> .
> unter 1pf ist bei THT sinnlos.

ungefähres Zitat: ...aber ein Leben ohne das nicht denkbar

Mohandes H. schrieb:
> Aber <1 pF in THT habe ich auch noch nie gesehen.

gelegentliche Ausnahmen gibts immer, siehe:  "man lernt nie aus"

Man vergesse nicht: Die erste (?) Grundeinheit der Kapazität war die
einer Kugel von 1cm im freien Raum. (etwa 1,11.. pF).
Das ist aber eher aus großen Kugeln  aus C=  k mal r² zurückgerechnet.
Das können Physiker im cgs-System berechnen und auf alten Cs ist das die
übliche Maßeinheit.

Ein freistehender Kondensator von ca. 1cm Größe kann nur mehr C haben
als eine solche Kugel, wegen der Anschlüsse.

kleinere Kapazitäten sind nur möglich, wenn die Zuleitungen ganz
bestimmte Form haben, wie beim obigen 0,47 pF. Sobald man da die Drähte
parallel biegt ist das Gesamt-C schon größer als 1pF.
Gast #7201925
Lesenswert?

Manfred K. schrieb:
> nicht wickeln, Verdrillen ist angesagt!

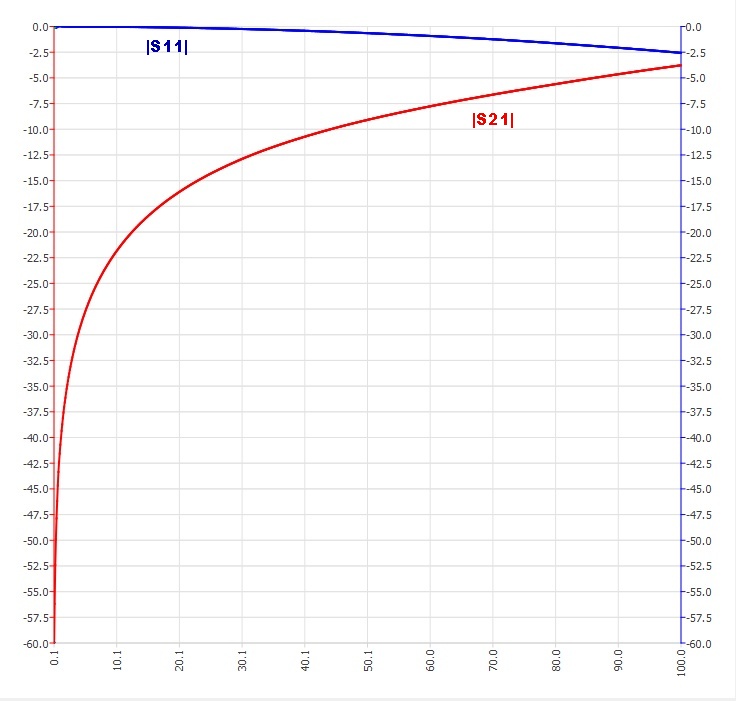

Da magst recht haben, das "Bauteil" verhält sich sehr seltsam! Ich habe
eine Luftspule 11 Wdg 1.0CuL 10mm Durchmesser, gemessen 695 nH
parallelgeschaltet, und bekomme eine absolut saubere Resonanz bei 218
MHz mit Q=300, also hat das Ding eine negative Induktivität!?

Ja, ich weiß, wer viel misst mißt Mist und mit einem nanoVNA könnten nur
Spezialisten umgehen die es sowieso nicht nehmen würden...
Angehängte Dateien:
Gast #7201927
Lesenswert?

Martin L. schrieb:
> Edit: Der Durchmesser des Zylinders beträgt 4mm.

Sorry, hatte ich echt nicht gesehen, aber schaut auf die Uhrzeit: Meine
Antwort kam nur 3 Minuten nach dem Post, der wurde also editiert während
ich meine Antwort verfasst habe - zuvor war nichts von 4mm zu lesen!

Mit 4 mm Durchmesser und gut 2 mm Dicke komme ich für Luft als
Dielektrikum auf C = 0.05 pF, also sind C = 0.5 pF durchaus drin.
Gast #7202022
Lesenswert?

Martin L. schrieb:
> Pollin, Überraschungspaket

ja dann... auf jeden Fall NOS.

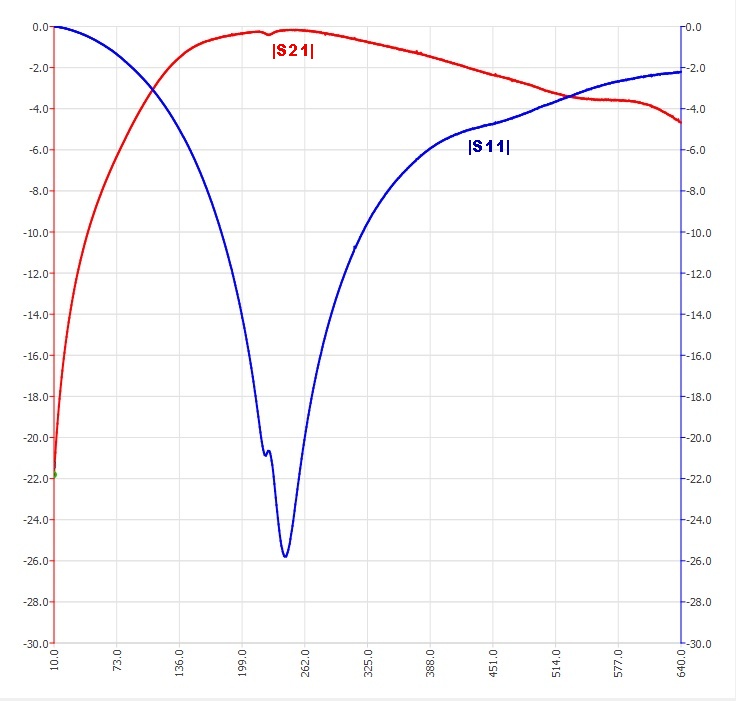

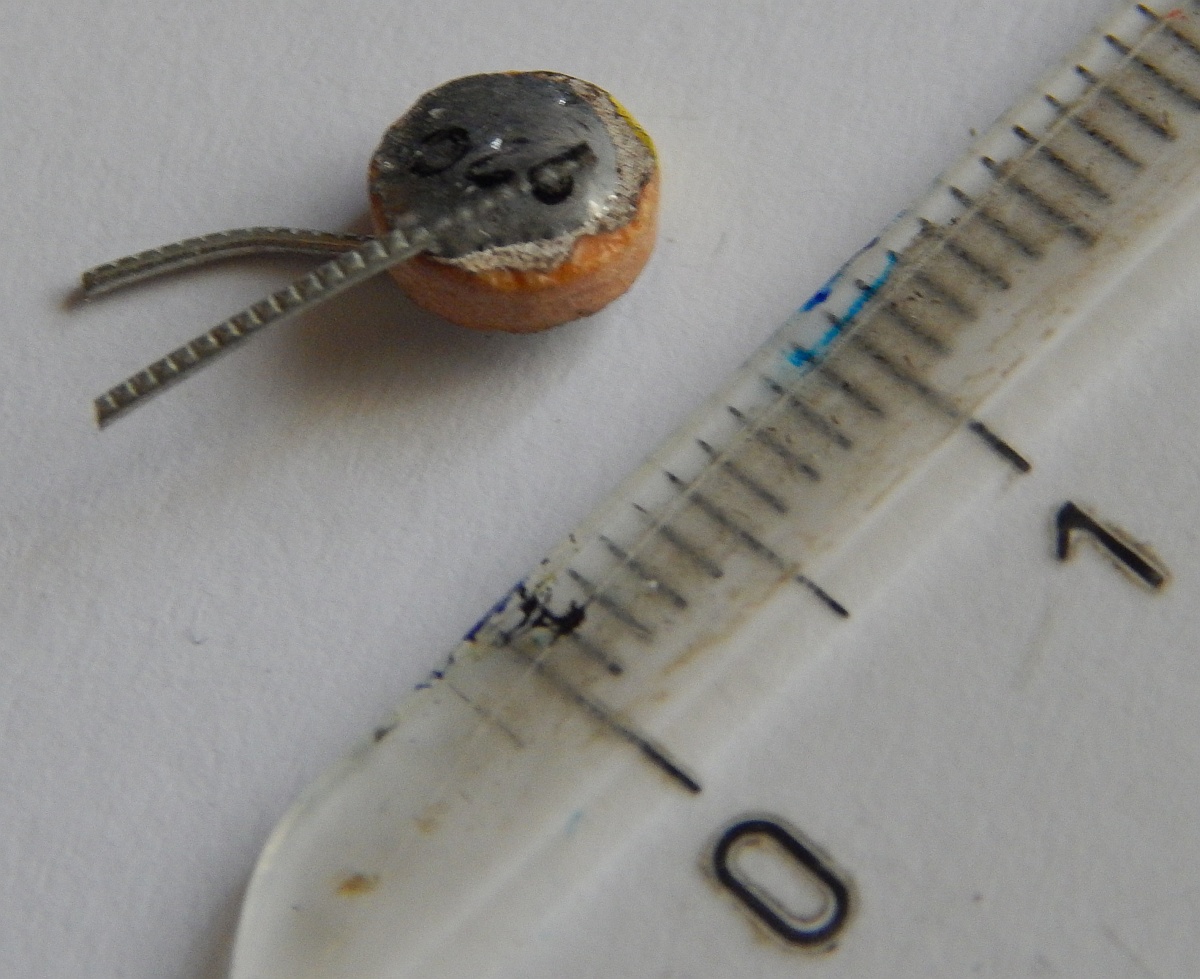

Korrektur zu meinen Mist-Messungen: einmal unnötig überhastete
Auswertung. Vergleich mit Filterberechnung in RF-Filter (Kondensator,
vorn und hinten mit 50 Ohm abgeschlossen) ergibt Übereinstimmung mit
1-Pol-Hochpass, C=12 pF.

Und bei der Messung mit parallelgeschalteter Spule: kalte Lötstelle -
gemessen wurde die Eigenresonanz der Spule mit parasitärer Kapazität 0.9
pF, Neumessung ergibt fres=54.65MHz bei Q=75, damit hätte die Spule 707
nH, ein Jahr alte Messungen hatten 695 nH ergeben. Der Unterschied kommt
schon beim Einlöten in den Messaufbau bzw. beim Verbiegen der
Anschlussdrähte (2x 1cm).

Also alles gut.

Aber: der selbstgedrehte Kondensator hat einen lausigen Q-Wert!
Gast #7202055
Lesenswert?

Wollvieh W. schrieb:
> Oder ein kaputtgegangener was-auch-immer.

Wäre auszuschließen, wenn mehrere gleichartige in der Wundertüte waren.
Auch von den Anschlüssen her unbenutzt, nie irgendwo eingelötet. Auch
wenn Beispielfotos bei Pollin zeigen, dass sie oft ausgelöteten Schrott
einpacken.
(Firma: مهندس) #7202103
Lesenswert?

Peter R. schrieb:
> Das war Standard bei den Röhrenradios. zwei 500 pF-Luftdrehkondensatoren
> auf einer Achse, wo die äußeren Blätter geschlitzt waren, damit man
> einen guten Gleichlauf erzielte.

Ja, von denen habe ich auch welche. Der antike hat auch zwei Pakete,
allerdings unabhängig voneinander. 500 cm, und für die Feinabstimmung 25
cm. Getrennt abstimmbar mittels innerer und äußerer Achse. Also eher für
Geradeausempfänger.
Gast #7202116
Lesenswert?

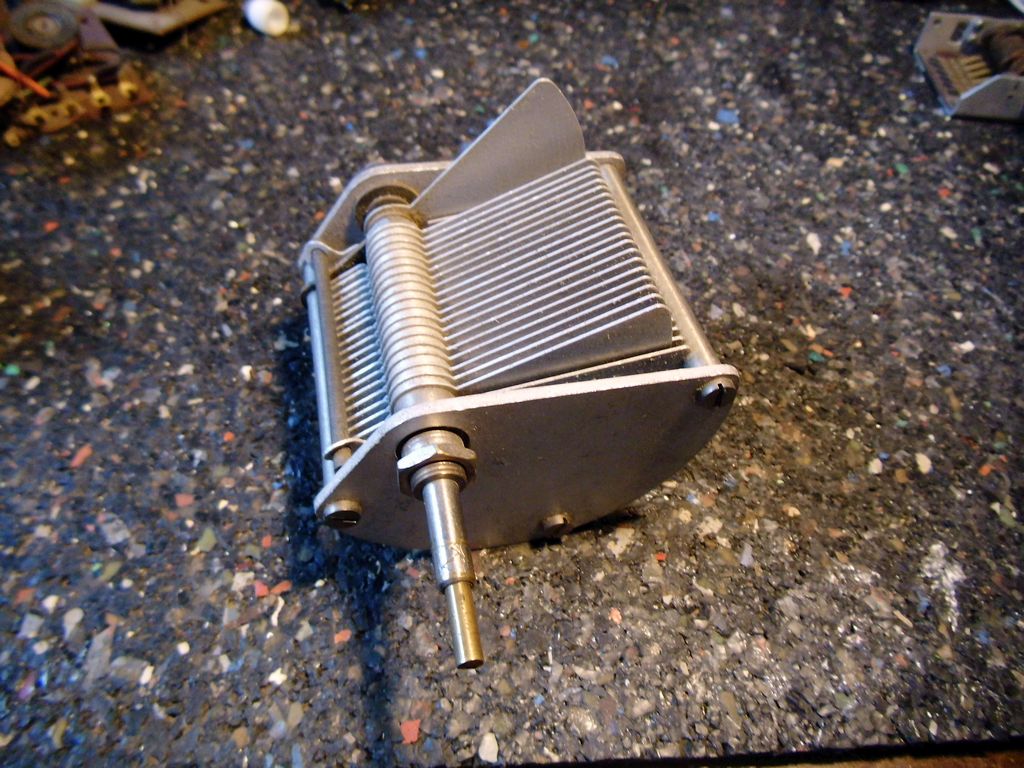

So einen habe ich von Edi bekommen. Da überlege ich mir noch eine
Schaltung dazu. Da sieht man auch, welche Flächen und Abstände man bei
Dielektrizitätszahl = 1 braucht um die paar Picofarad zu erzielen.

Übrigens: Eine doppelseitig kaschierte Platine 1,4mm Dicke von der Größe
Bayerns hätte etwa 500F. Gäbe es da Probleme mit der Laufzeit? Sollte
man nicht lieber viele kleine Platinen im Euroformat nehmen und parallel
schalten, also "Multilayer"?

OK, ist nicht ganz so ernst gemeint :-)
Vielleicht verwechsle ich ja auch nur Bayern mit FC Bayern und Supercap
mit Supercup...
Angehängte Dateien:
Gast #7202743
Lesenswert?

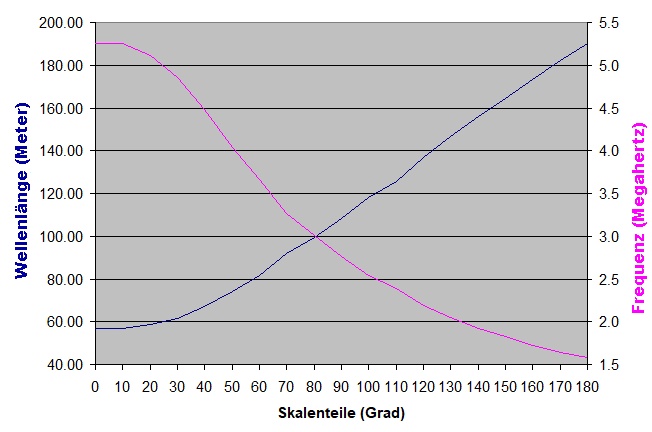

Ergebnis der Messung mit einer Spule parallel (Stiefelkern 9mm mit ca.
80 Wdg 0,25CuL, hat ca. 14µH) liefert schön das "Tropenband", also den
Bereich zwischen MW (0,5-1,6 MHz) und KW (5-30 MHz), nämlich 1,58 bis
5,25 MHz. Da liegen die Amateurbänder 80 und 160 m drin und die
Rundfunkbänder 60, 90 und 120 m. Man sieht schön, dass der Drehko für
eine in Wellenlängen geeichte Skala optimiert ist, da die blaue Linie ab
etwa 40° praktisch linear verläuft. Ungenauigkeiten kommen durch die
Einstellgenauigkeit auf bestenfalls ±0,5° da ich nur über das
Plattenpaket auf die Skala peilen konnte. Wegen der herausstehenden
4mm-Achse konnte ich den Drehknopf mit langem Zeiger nicht aufschrauben.
Maximale Kapazität ist übrigens ca. 750 pF.
Ach ja, und mit 2. Paket voll eingedreht; ausgedreht etwa 25pF weniger,
daher schon ab 30° Skala nahezu linear in Wellenlänge (50...186m).

Audion ist die Option. Ich habe eine A411, die funktioniert wunderbar
mit 3 9V-Blockbatterien (9V ... 57V alles getestet).

Aber zurück: Einen 0,47pF-Kondensator würde ich da auch nicht brauchen.
Angehängte Dateien:
Gast #7202878
Lesenswert?

Josef L. schrieb:
> etwa 25pF weniger

Wieder Mist gerechnet (Excel!), es sind knapp 50, etwa 48pF. Minimum
wenn alles ausgedreht (0°) 20pF, Maximum wenn alles eingedreht 750pF,
maximale Frequenzvariation knapp 1:6; ungünstig ist nur, dass bei
eingedrehtem großem Paket nur zwischen 702...750 pF, bei ausgedrehtem
zwischen 20...68pF variiert werden kann. Also 3.3% gegen 86%
Frequenzvariation. Aber grade dadurch kann man auf den kürzeren
Wellenlängen überhaupt sauber einstellen.
