Maßzeichnung Hirschmann WIST 10

Der Zahn der Zeit (🦷⏳) Gast #7282452
Lesenswert?
• ▲
▼
Hallo zusammen,

hat jemand zufällig noch ein altes Datenblatt von diesem Stecker, auf
dem die die genaue Position der Stifte angegeben ist?

Hintergrund: Es geht um eine "Art" Nachbau der Stecker, die auch bei
Revox-Tonbandgeräten verwendet wurden. Statt die Positionen der Stifte
so genau wie mir möglich zu vermessen und dann doch Abweichungen nicht
vermeiden zu können, wäre mir natürlich eine Originalzeichnung viel
lieber.

Viel Hoffnung habe ich freilich nicht, aber den Versuch sollte es wert
sein 😉...
Angehängte Dateien:
Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Beitrag melden
Der Zahn der Zeit (🦷⏳) Gast #7282680
Lesenswert?
• ▲
▼
Vielleicht insofern verwandt, als dass der MES 100 wahrscheinlich den
selben "Vater" hat. Und der hat sich, zumindest hier, an runde,
metrische Werte für die Durchmesser der Kreise, auf denen die Pins
angeordnet sind, gehalten. Das wird er dann wohl auch beim WIST 10
gemacht haben. Meine Messungen weichen nur leicht davon ab, sprechen
also nicht dagegen.

Danke.
Antwort Zitieren Bearbeiten Löschen Beitrag melden
Christoph db1uq K. #7282863
Lesenswert?
• ▲
▼
War anscheinend auch an einer Nähmaschine angebracht
https://www.naehzentrum-braunschweig.de/Kabel/Kabelstecker-Hirschmann-WIST-10::17465.html

Die Revox-Fernbedienung
http://www.ccw-ka.eu/site/2hifi/recorder/revox_a77/A77_Fernbedienung.html

gibt es zwei WIST10?
https://www.ebay-kleinanzeigen.de/s-anzeige/hirschmann-wist-10-stecker-fuer-a77-revox/2190457742-168-2898
da fehlen die beiden dicken Stifte und die Schrauben

https://www.ebay.de/itm/124124525623
hier ist ein WIST 8, dazu wird auch Revox erwähnt
Ich meine, den hatten wir in der Firma mal als Anschluß der
Wechselsprechanlage/Durchsagelautsprecher. Er kommt mir jedenfalls
bekannter vor.

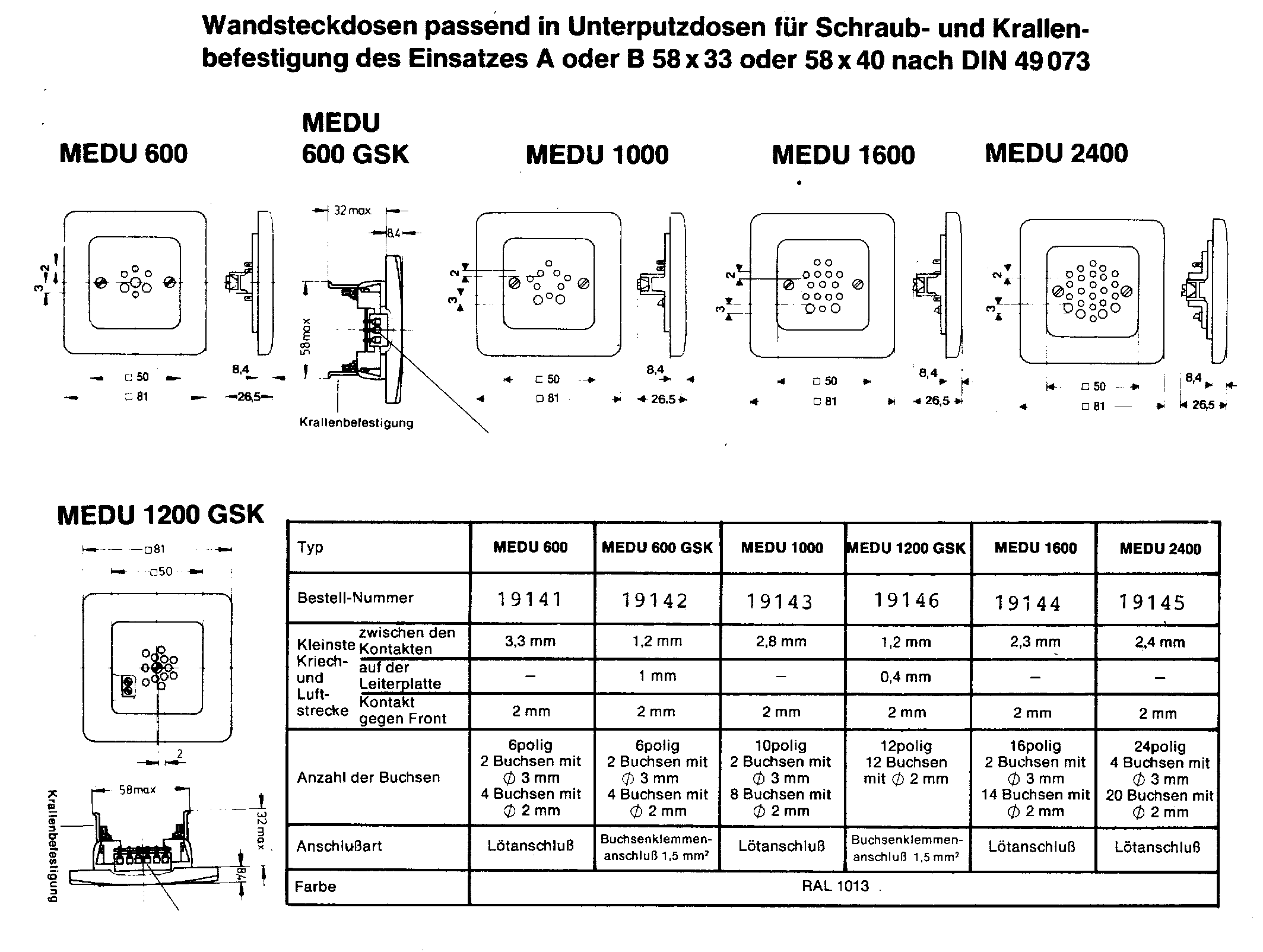

Im Katalog von Radio Dahms 1987 ist noch eine Wanddose MEDU 1000 für den
10-poligen mit 2 dicken Stiften abgebildet, mit ein paar Maßangaben in
der Zeichnung
Angehängte Dateien:
Antwort Zitieren Bearbeiten Löschen Beitrag melden
Der Zahn der Zeit (🦷⏳) Gast #7283236
Lesenswert?
• ▲
▼
Christoph db1uq K. schrieb:
> gibt es zwei WIST10?
>
https://www.ebay-kleinanzeigen.de/s-anzeige/hirschmann-wist-10-stecker-fuer-a77-revox/2190457742-168-2898
> da fehlen die beiden dicken Stifte und die Schrauben
Nein, das ist ein Irrtum vom Anbieter. Ich weiß nicht, wie diese Serie
heißt (und der Anbieter weiß es auch nicht). Die WIST-Stecker sind
kleiner und haben keine verschraubten Gehäuse.

> hier ist ein WIST 8, dazu wird auch Revox erwähnt
Ich weiß von WIST 9, die in der B77 eingesetzt wurden.
Antwort Zitieren Bearbeiten Löschen Beitrag melden
