LTSpice Modell für BD135, BD140 2S(C)1969 gesucht

[Markus W. (dl8mby)]

Hat jemand von Euch die o.g. Spice Modelle.

Wäre für eine Link oder eine Datei dankbar.

Mir ist klar, dass man in LTSpice auch die
Eckwerte aus den Datenblättern teilweise übernehmen
kann. Bevor ich das mache, wollte ich hier mein Glück
versuchen.

Danke für Eure Mühe und Hilfe.

[Michael U. (amiga)]

Hallo,

frag doch google, das liefert mir zumindest diverse Treffer dazu...

Gruß aus Berlin
Michael

[Markus W. (dl8mby)]

Hallo Michael U.,

eine Suche z.B. nach "2S1969 spice model" in guckduckgo.com
brachte zwar Treffer zum Transistor und zum Thema Spice Model
aber keine Treffer zur eigentlichen Modell Datei oder einen
Download-Link.

Würdest Du so nett und könntest mir Deine Suchparameter hier posten.
Hast Du eine Experten-Suche gestartet oder ganz normal?

LG
Markus

[Markus W. (dl8mby)]

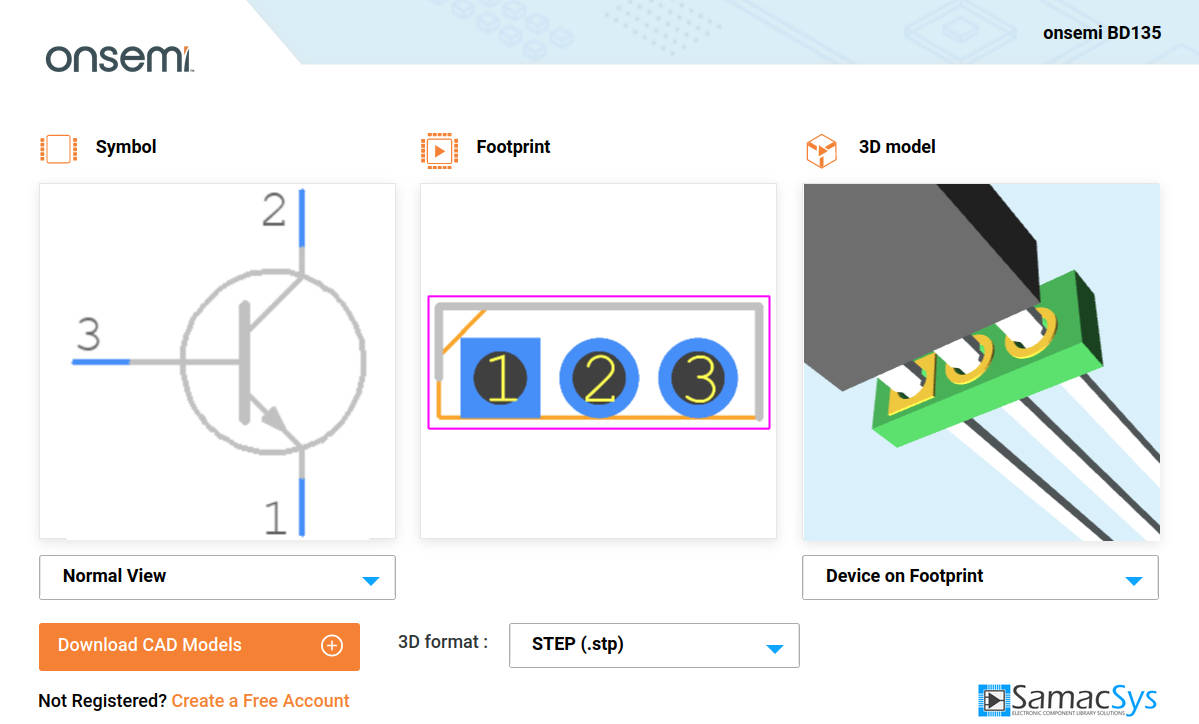

Bei Onsemi habe ich y.B. zum BD135
nur das Folgende gefunden.

Siehe Image im Anhang.

Aber leider keine Spice Model Datei.

Markus

[Christian S. (roehrenvorheizer)]

Markus W. schrieb:
> Aber leider keine Spice Model Datei.

Sowas vielleichtt?

https://www.google.com/search?client=firefox-b-d&q=spice+model+bd135

http://web.rfoe.net:8000/ziliaoxiazai/PHILIPS/models/spicespar/data/bd135.html


wirft einige vielversprechende Links aus:
https://www.google.com/search?q=spice+model+bd140&client=firefox-b-d&ei=G-BQZKvUJOWSxc8P-KaJSA&ved=0ahUKEwjrzfT8sNb-AhVlSfEDHXhTAgkQ4dUDCA4&uact=5&oq=spice+model+bd140&gs_lcp=Cgxnd3Mtd2l6LXNlcnAQAzIGCAAQFhAeOggIABCiBBCwAzoHCAAQExCABDoICAAQFhAeEBNKBAhBGAFQ_QhYgRdgtyJoAXAAeACAAbEBiAHwA5IBAzQuMZgBAKABAcgBA8ABAQ&sclient=gws-wiz-serp

https://www.steinhoff-web.de/w/index.php?title=Spice_Model

mfg

[Michael U. (amiga)]

Hallo,

1. Goggle-Treffer mit ltspice bd135:
http://web.rfoe.net:8000/ziliaoxiazai/PHILIPS/models/spicespar/data/bd135.html

1. Goggle-Treffer mit ltspice bd140:
https://github.com/aempirei/LTSpice-IV-Models/blob/master/parts/sub/bd140.lib

Sorry, bei 2SC1969 war ich wohl zu optimistisch, da finde ich auch
nichts.
PS: ich nutze LTSpice nicht, kann zum Inhalt also nichts sagen, es gibt
zu BD135/BD140 aber wohl ein Dutzend Treffer.

Gruß aus Berlin
Michael

[Lothar M. (Firma: Titel) (lkmiller) (Moderator)]

Christian S. schrieb:
> Sowas vielleichtt?
Da gibts auch gleich 3 Modelle für den BD135:
-
https://www.mouser.de/ProductDetail/onsemi/BD135?qs=vNc2DXHODiKggscsWFsSpw%3D%3D

Markus W. schrieb:
> keine Treffer
Für den BD140 gibts offenbar mindestens 2 unterschiedliche Ansätze:
- https://www.google.com/search?q=spice+model+bd140

Markus W. schrieb:
> keine Treffer zur eigentlichen Modell Datei
Der 2SC1969 ist noch ein Überbleibsel aus der Zeit vor Spice. Und weil
es das Ding nur noch von der Resterampe gibt, findest du auch keine
Spice-Daten.
- Beitrag "Re: HF Transistoren testen, Fakes erkennen"

Die Firma eleflow.tech baut die die Dinger zwar noch nach:
- http://www.eleflow.tech/

Aber die Kundschaft braucht da offenbar kein so neumodisches Zeug wie
"Simulationsdaten".

Letztlich gilt aber:
- trau keinem Modell, das du nicht selber vermurkst hast
- eine Simulation ist nur so gut wie ihr schlechtestes Modell

[Klaus R. (klara)]

Hallo,
ich mußte etwas suchen. Mehr habe ich bei mir nicht gefunden.

Aber bei den Schweizern findest Du die BJP.LIB.
https://www.ltspiceusers.ch/threads/bipolar-silizium-pnp-transistoren.1382/

Dort habe ich neben dem BD135 auch den BD140 gefunden.
mfg klaus

[Roland F. (rhf)]

Hallo,
Markus W. schrieb:
> Wäre für eine Link oder eine Datei dankbar.

Vielleicht kannst du mit den Dateien im Anhang was anfangen.

rhf

[Markus W. (dl8mby)]

Danke Michael und Christian,

ich habe zwischenzeitlich einige Parameter der Transistoren
in der Microcap12 Library gefunden - bin erst jetzt darauf
gekommen dort zu suchen.

Mit diesen werten kann ich mir mein Modell erstellen.
Werde aber trotzdem Eure Links sichten. Eventuell gibt es
da ja schon ein fertiges Modell.

Danke für Eure Mühe.

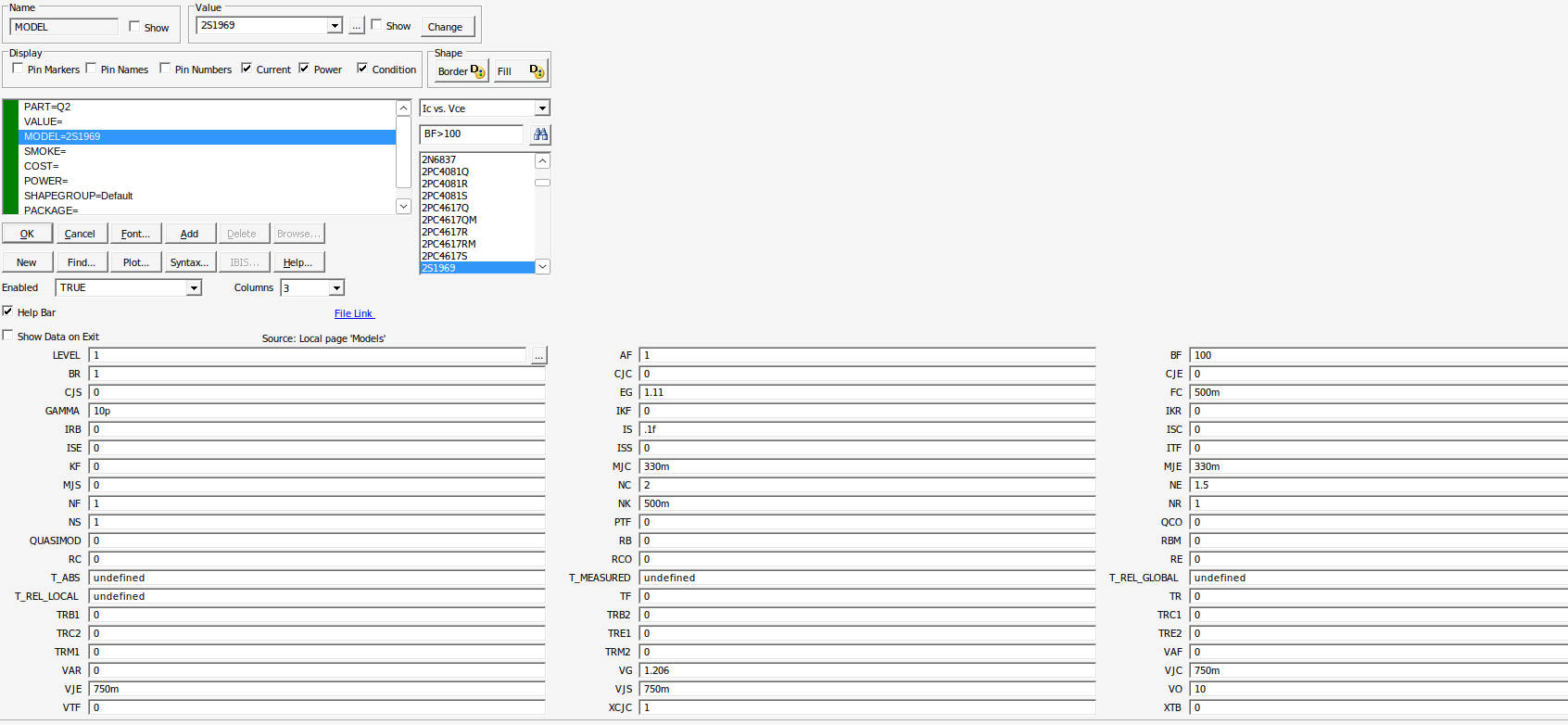

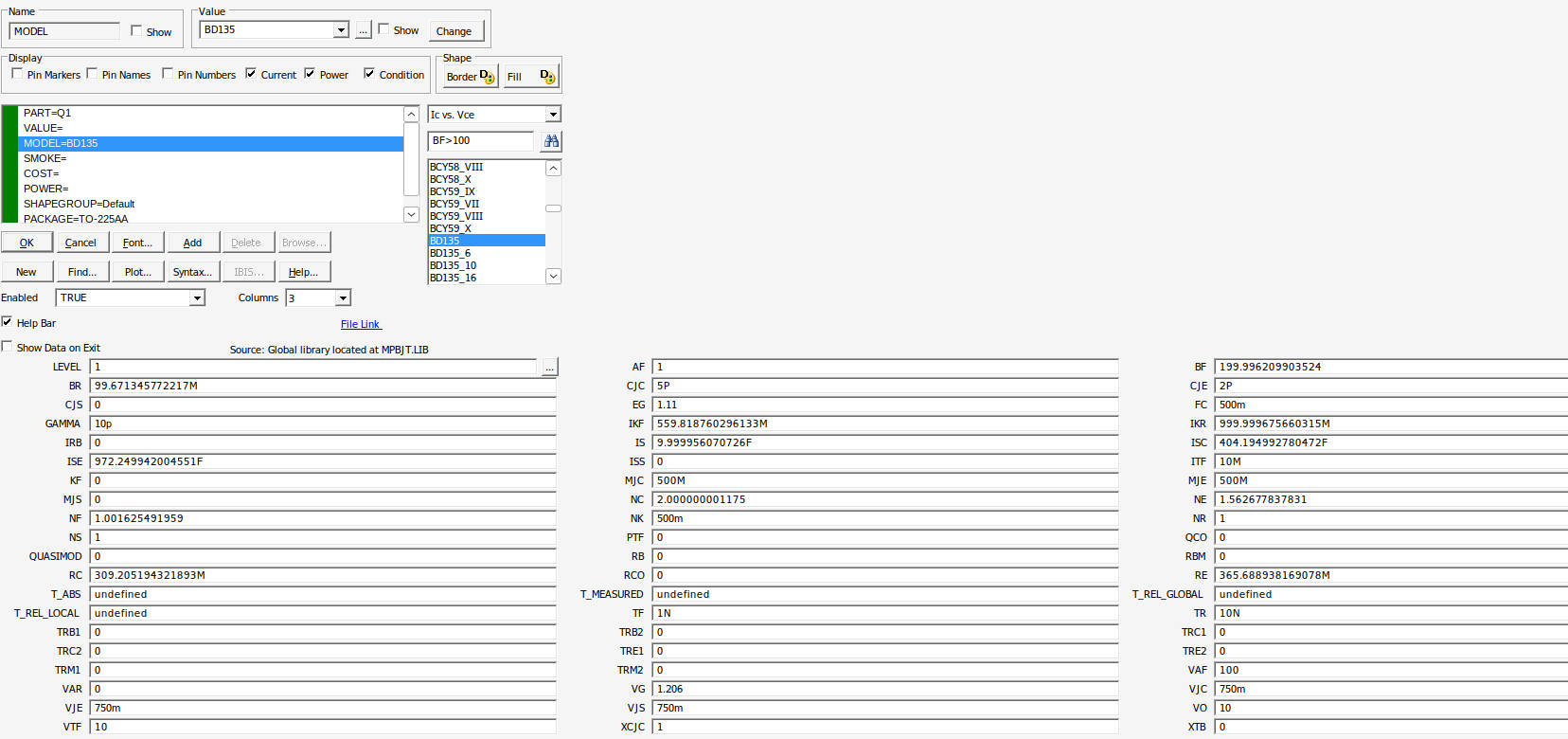

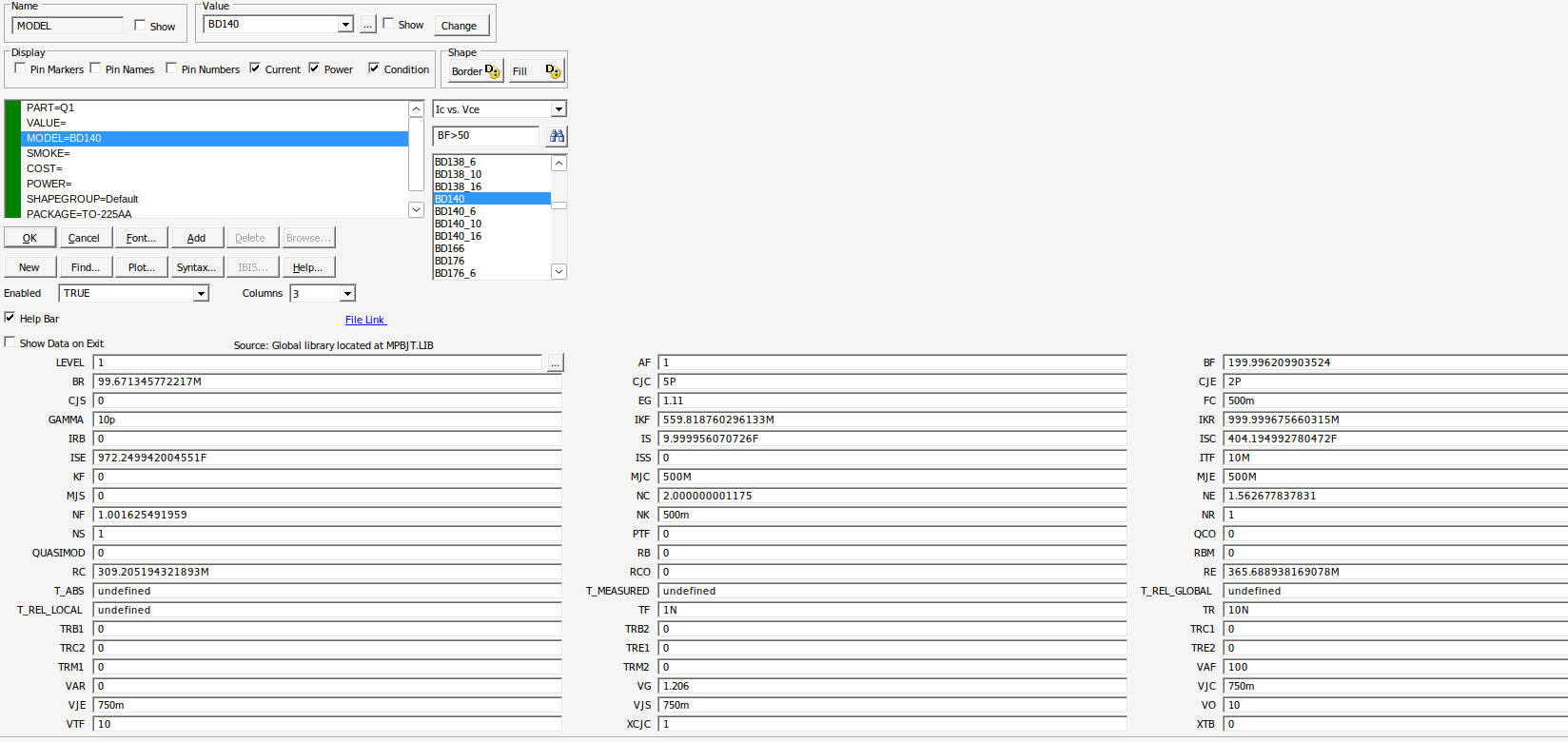

Ich stelle mal meine Parameter au MC12 hier rein, eventuell braucht
es mal wieder jemand.

Markus

[Markus W. (dl8mby)]

Meinen Dank auch Lothar, Klaus und Roland.

Markus

[Markus W. (dl8mby)]

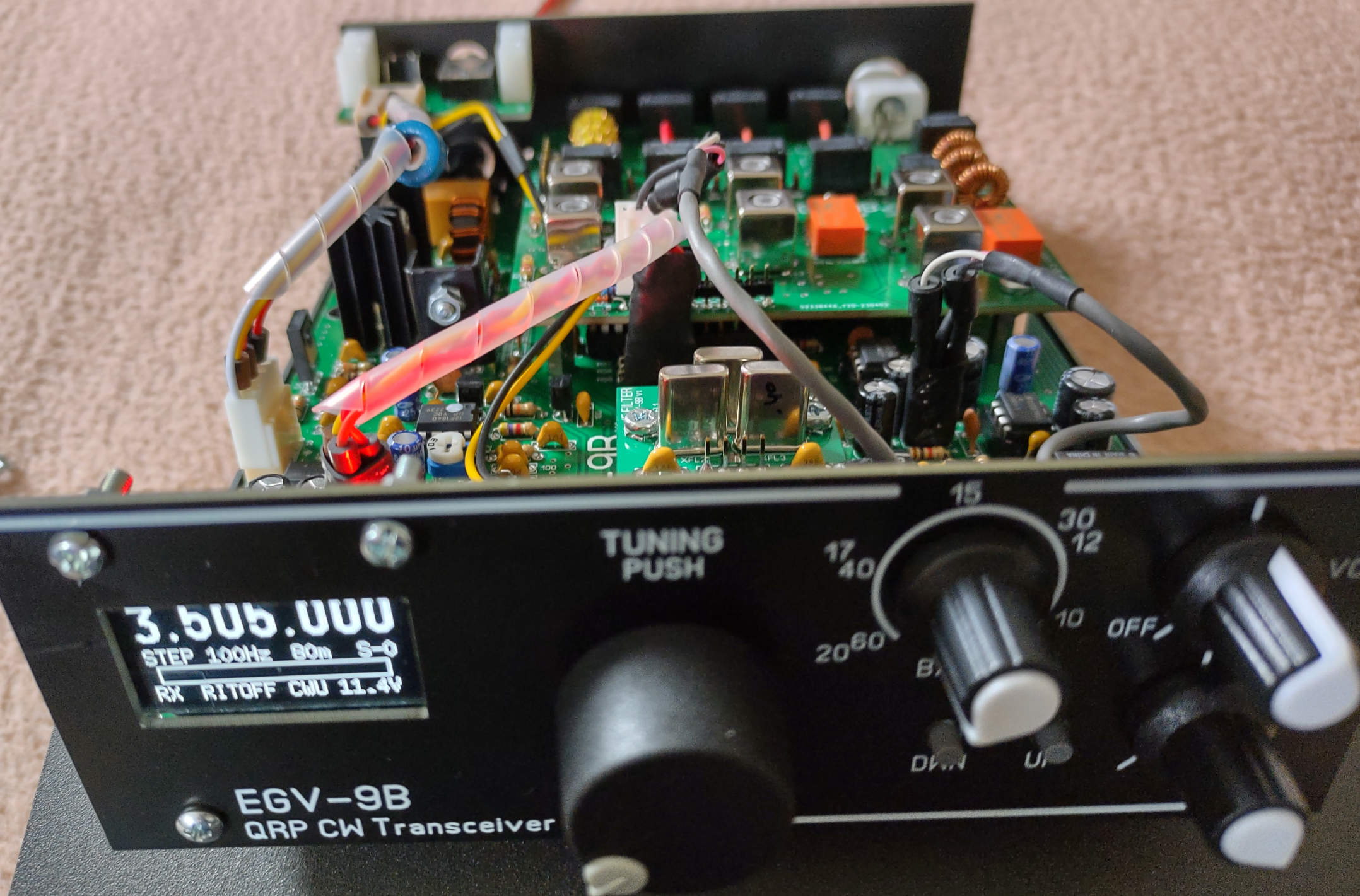

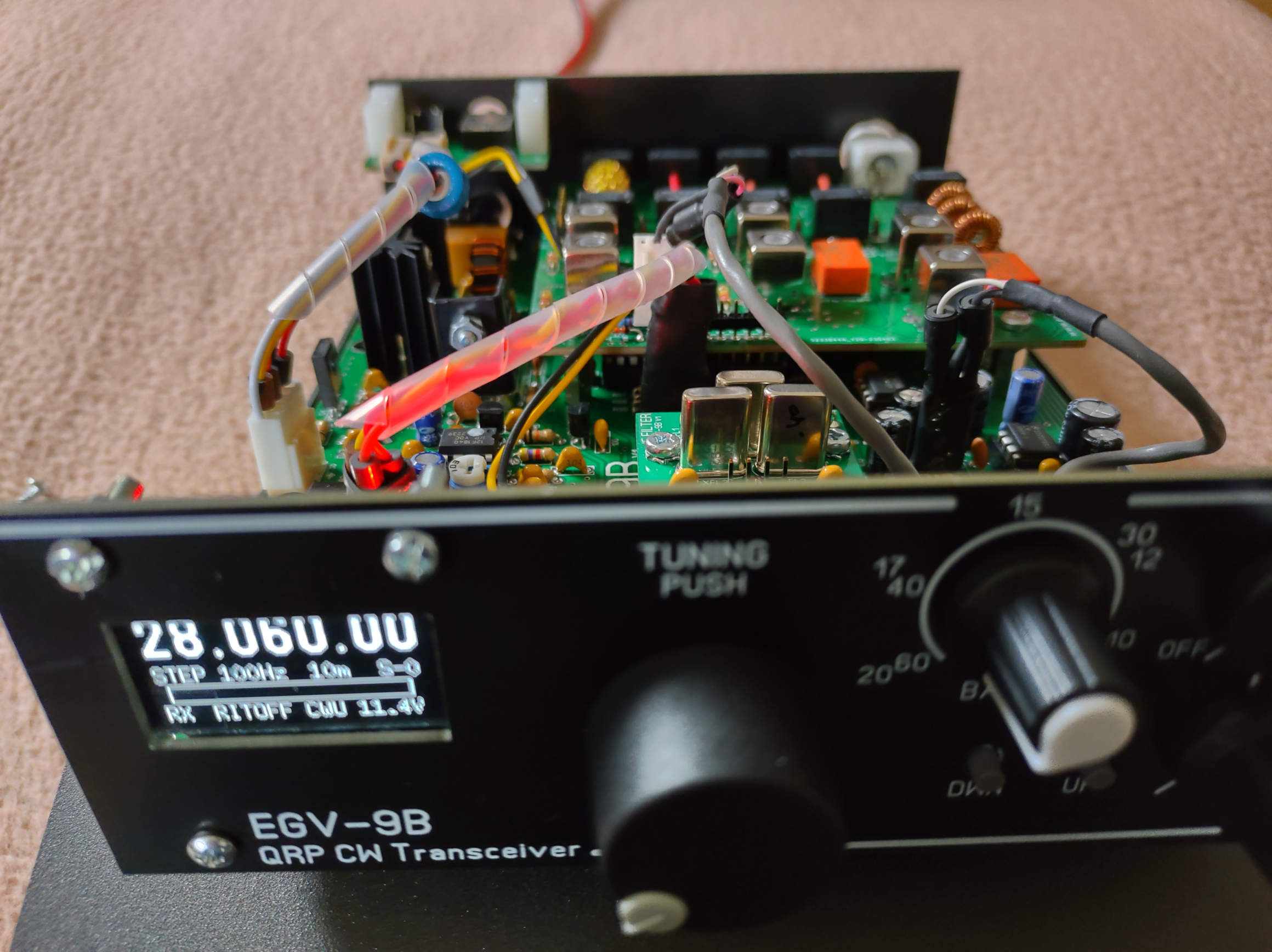

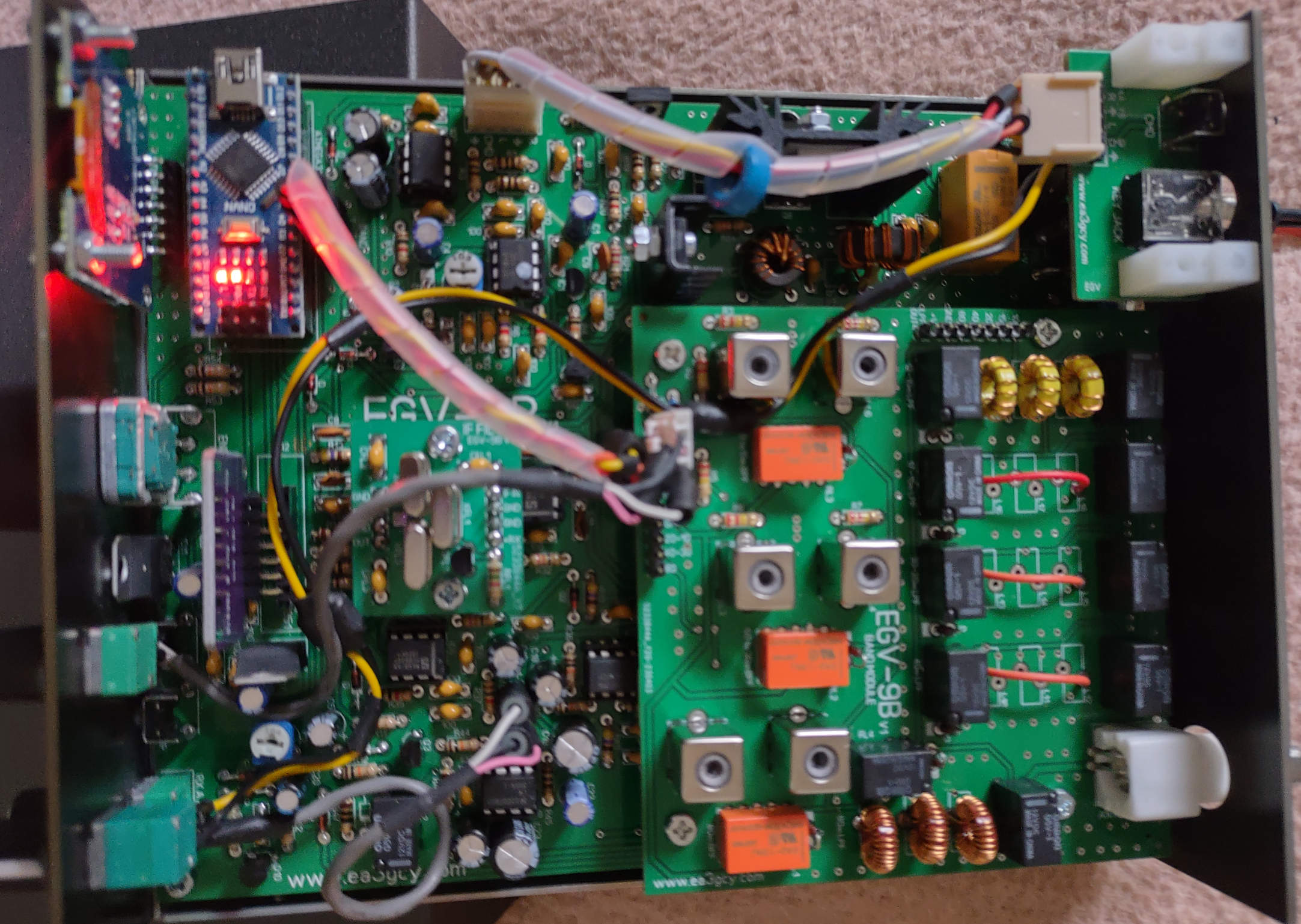

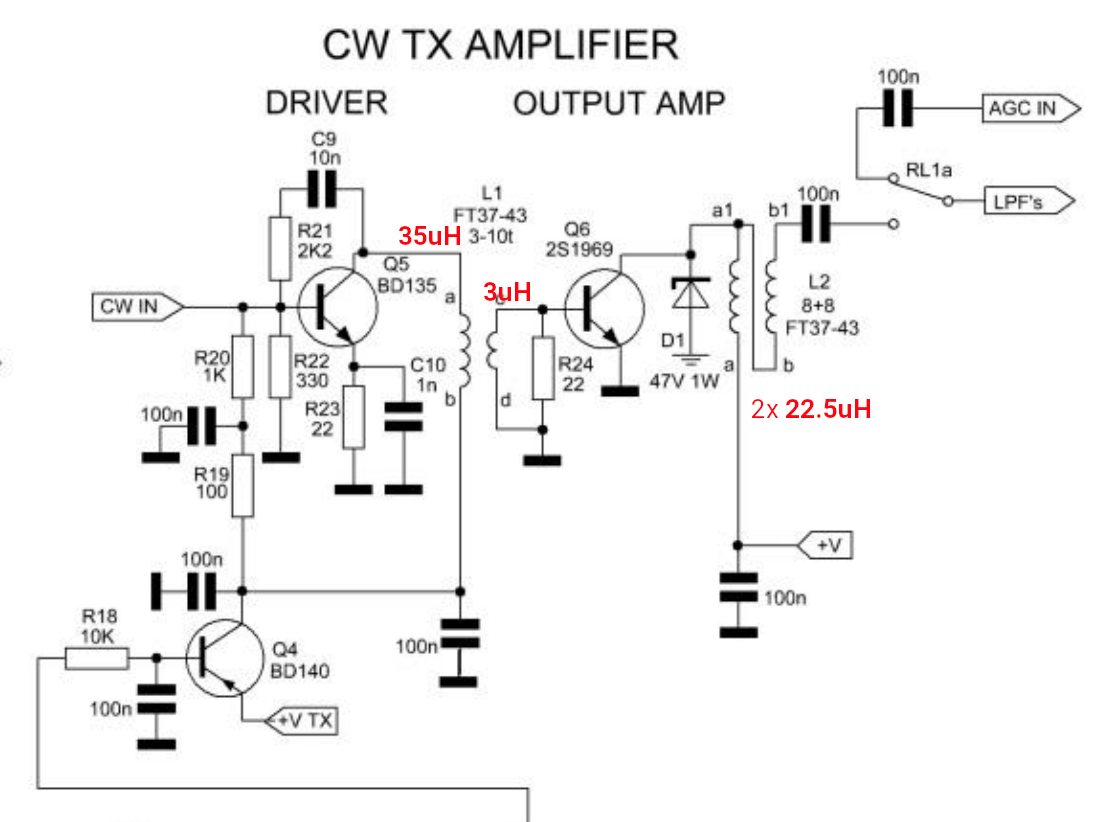

Hintergrund der Aktion ist das im Anhang
gezeigte Schaltbild einer QRP PA aus dem
EGV-9B Bausatz, den ich mir am langen WE
zusammengebaut habe.

Die Signalform der ungefilterten PA ist
leider etwas seltsam, sogar für einen B-Verstärker.

Das wolte ich mir mit LTSpice durchrechnen,
bevor ich mit dem Lötkolben im Bausatz rumbrenne.

LG
Markus

[Markus W. (dl8mby)]

Die Links von Lothar zu Mouser
brachten die entsprechenden Libs zum Vorschein.

Die der Bauteilsuche habe ich meist nicht so weit
unten auf der Seite im Mouser-Bereich geschaut,
sondern meist den DB-Link blich selektiert.

Das die Modelle weiter unten zu finden sind, ist
mir bis dato noch nicht aufgefallen.

Danke für den Hinweis. Wieder was gelernt.

Markus
