PIC18F6620 lesen, schreiben

[David (waschi)]

Hallo…
Bin neu hier und habe eine Frage :-)
Ich möchte eine pic18f6620 auslesen und clonen… geht das ? Und wenn ja
was empfiehlt sich ? Auslöten und den losen Chip lesen und schreiben
wäre auch kein Problem …
Ich arbeite sonst nur viel mit eeproms
Und anderen Chips, wie alten Motorolas az60

Viele Grüße
David

[H. H. (Gast)]

David schrieb:
> Ich möchte eine pic18f6620 auslesen und clonen… geht das ?

Nur wenn der Ausleseschutz nicht aktiviert wurde.

[Stephan S. (uxdx)]

Ist in der Schaltung kein ICSP-Anschluss vorhanden, 5-polig: Vpp, Vdd,
GND, Data, Clock, bitte ein Photo der Platine.

Ansonsten erst mal PICkit an die entsprechenden Pins hängen und schauen,
ob der PIC erkannt wird, wenn ja ist auslöten nicht nötig. m.K.n. reicht
ein PICkit2.

[David (waschi)]

Danke für die schnellen Antworten . Mein Ziel ist es, den Inhalt der
6620 auf die 6622 zu übertragen. Falls das nicht geht, eine 6620 kaufen
und diese einbauen mit dem Inhalt der anderen

[Stephan S. (uxdx)]

Danke für die Photos, bitte zoome noch etwas heraus, das Feld sollte
etwa doppelt so gross sein wie jetzt, damit man einen evtl
ICSP-Anschluss sieht.

Ob man die Software auch für den 6622 nehmen kann ist fraglich, es sind
zwar viele Register identisch, es gibt jedoch beim 6620 Register, die
beim 6622 nicht da sind (z.B für die Interrupts). Ich habe mal die
beiden Registerlisten und eine diff-Datei angehängt. Da hilft aber nur:
probieren.

[David (waschi)]

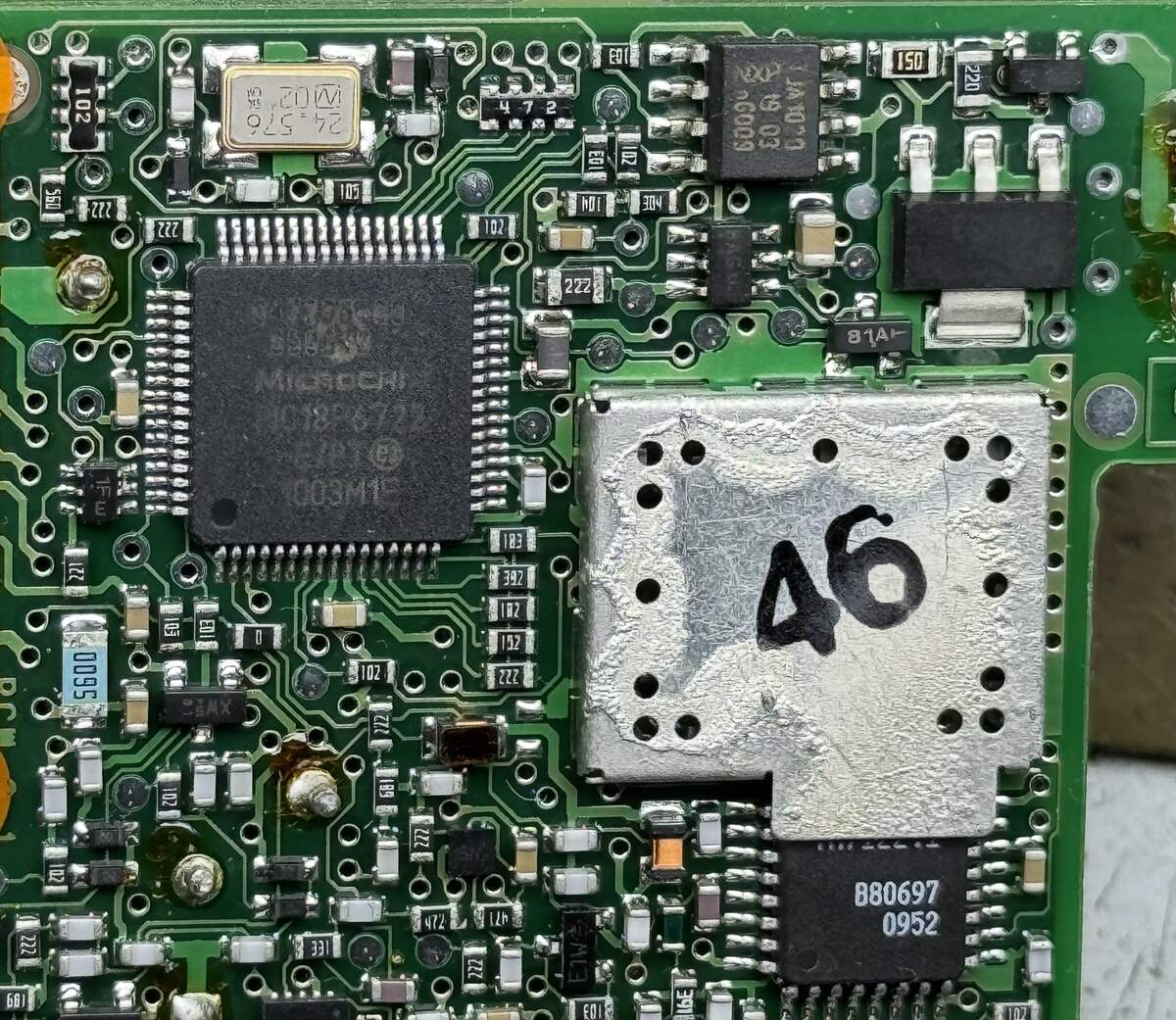

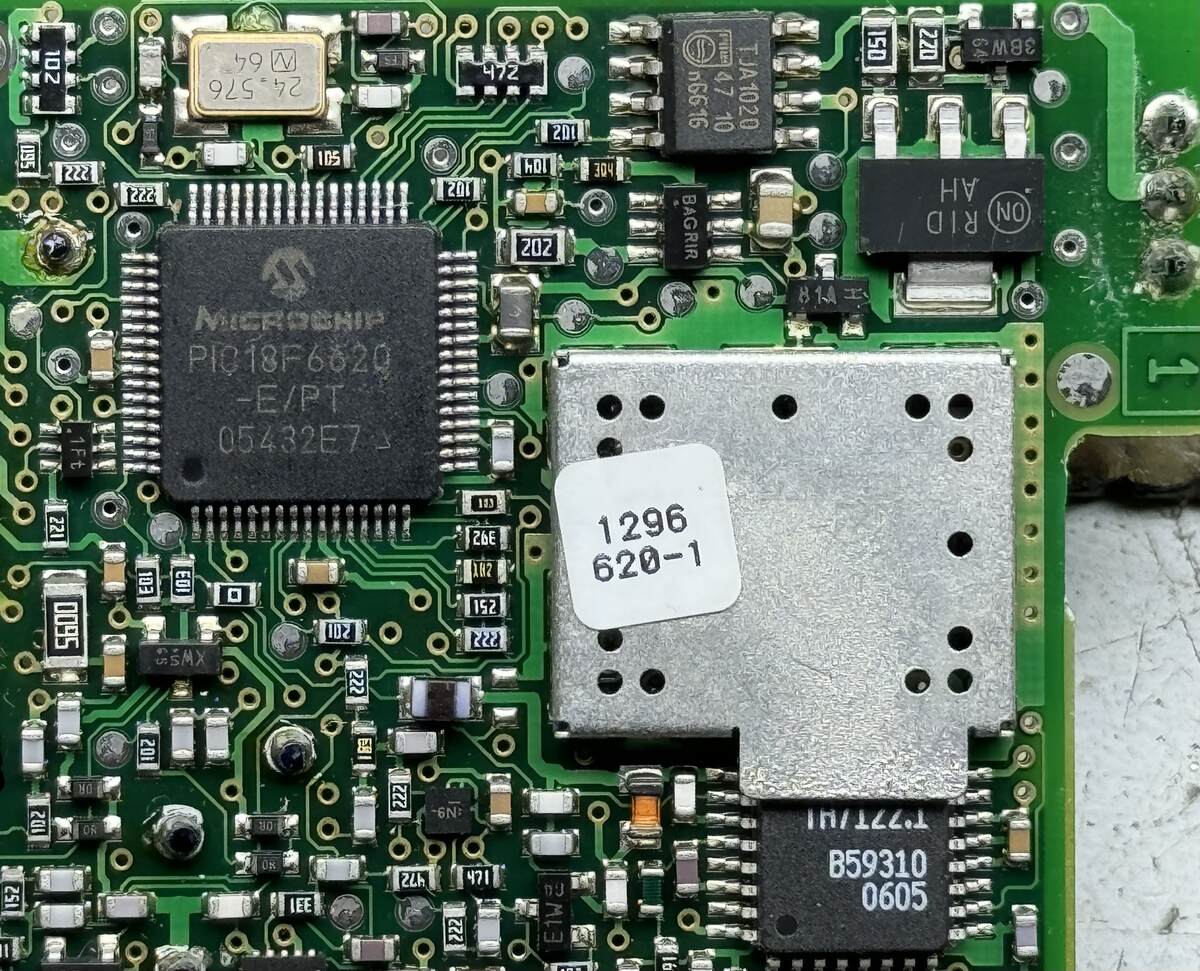

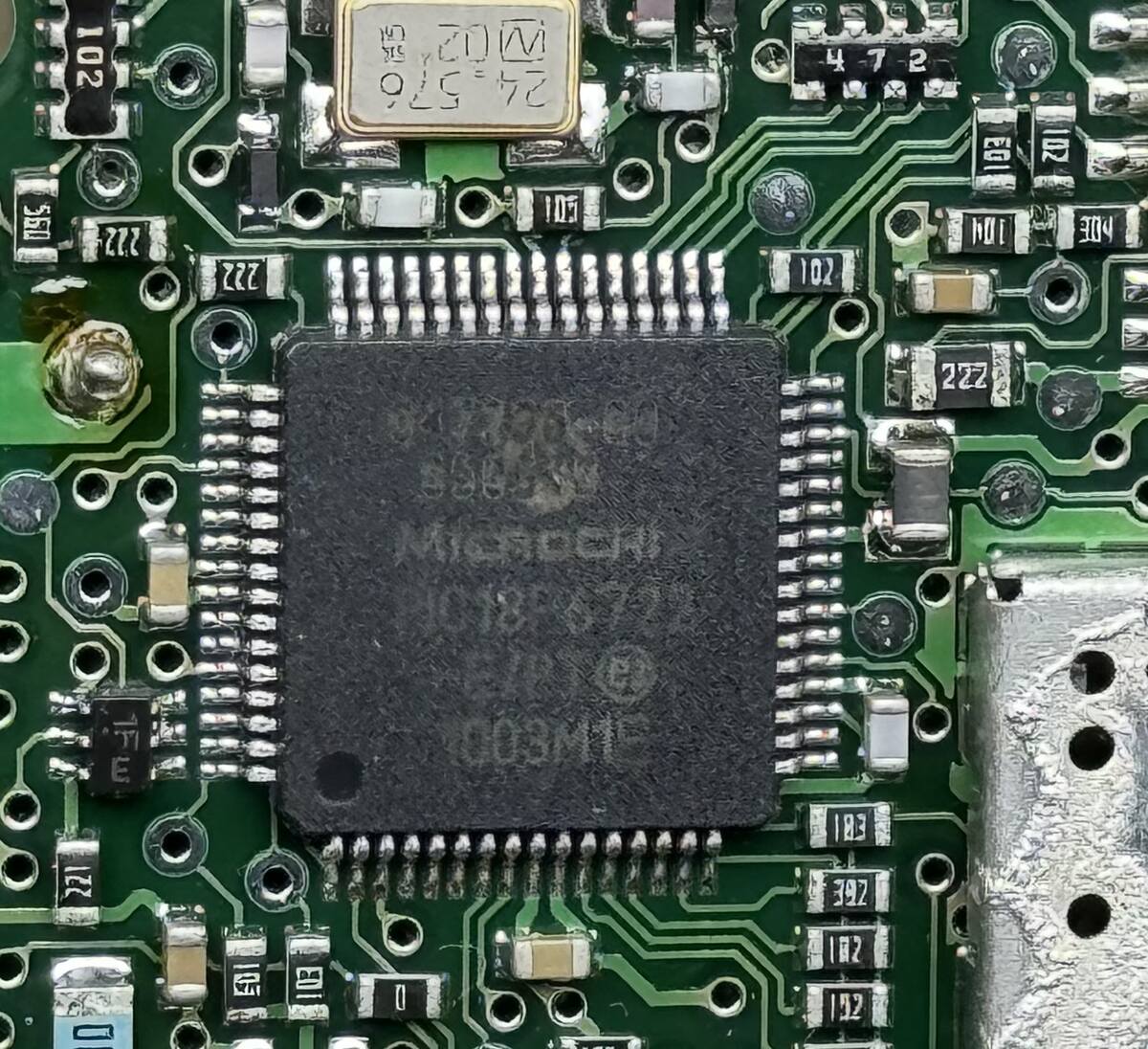

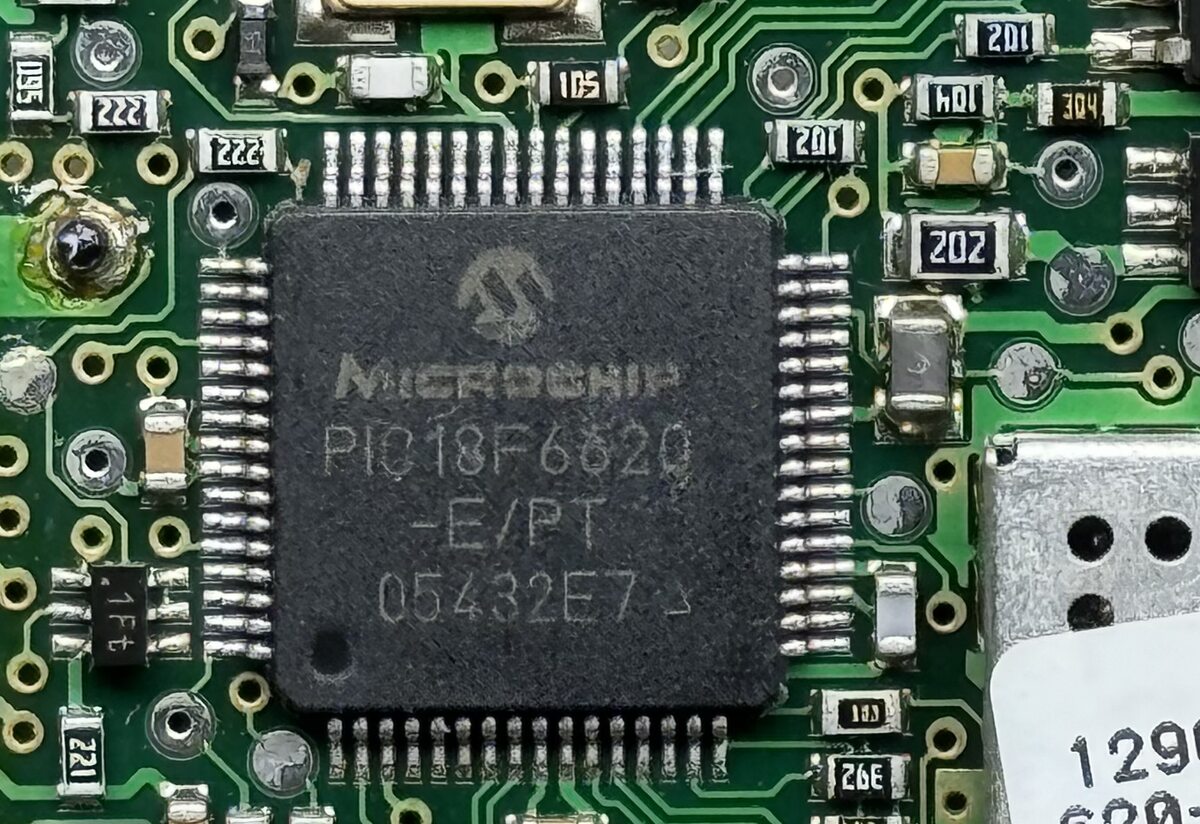

Danke ! Hier größere Fotos …
Wenn ausleseschutz, dann keine Chance ? Ich hab das Gefühl dass da falls
möglich auch ein Schutz drauf ist

[Stephan S. (uxdx)]

David schrieb:
> Wenn ausleseschutz, dann keine Chance

So ist es.

Ich sehe da nichts was nach ICSP aussieht, schliess mal ein PICkit an
die vorgesehenen Pins an und schaue, ob der PIC erkannt wird. MPLAB
sagt, ein billiges PICkit2 würde reichen.

"Interessant" ist allerdings, ob Vpp (Pin 7) offen ist oder ob da was
angeschlossen ist, Vpp kann nämlich bis 13 Volt gehen und der Pin 7 kann
auch als Eingang für einen Reset dienen.

[David (waschi)]

Danke !
Ich befürchte da ist ein Schutz drauf, sind Garagentor Öffner .
Einer benötigt sinnloserweise einen LIN
Bus, obwohl das Modul für Funktion Diesen gar nicht braucht . Es geht
aber stumpf nicht, wenn keine Verbindung auf dem Bus ist ..

Ich kenne es von motorolas, dass man den ausleseschutz durchaus öffnen
kann


Und gibt es einen eeprom Teil den man immer lesen kann ? Eventuell
reicht ja das schon und die Software ist gleich genug…

[Stephan S. (uxdx)]

David schrieb:
> Und gibt es einen eeprom Teil den man immer lesen kann ? Eventuell
> reicht ja das schon und die Software ist gleich genug…

Das weiss ich nicht genau, in den Datenblättern von Micropchip wird
immer nur von "Code Protection" gesprochen, da könnte also evtl das sog
EEPROM ausgenommen sein (das angeblich auch nur ein Flash sein soll).
Die Flash-Software sagt bei der Erkennung des Chip aber, ob der Chip
geschützt ist und dann sieht man ja, ob was im EEPROM steht.

[David (waschi)]

Ok, ich werde mir nachher mal was passendes bestellen ;-) Danke und
schönes Wochenende

[H. H. (Gast)]

Stephan S. schrieb:
> da könnte also evtl das sog
> EEPROM ausgenommen sein

Das hat ein eigenes Protection Bit.

[Ron-Hardy G. (ron-hardy)]

Stephan S. schrieb:
> Ich sehe da nichts was nach ICSP aussieht

vielleicht auf der anderen Seite?

[Stephan S. (uxdx)]

H. H. schrieb:
> Stephan S. schrieb:
>> da könnte also evtl das sog
>> EEPROM ausgenommen sein
>
> Das hat ein eigenes Protection Bit.

Ich habe mir das gerade mal angesehen: es gibt insgesamt 18 !
protection-bits, die kann man aber auslesen, sind Teil der
Config-Options

[David (waschi)]

Danke für eure antworten . Ich bestelle mir jetzt erstmal so ein pic Kit
