[V] Leerplatinen für Bastelprojekte aus alten Elektronikzeitschriften

Tim 🔆 (solarlicht) OP 24.04.2025 10:35 #7866525

Lesenswert?

•

Im März habe ich "just for fun" einige Schaltungen aus alten Elektronikzeitschriften nachgebaut (5 Sirenen und 4 Türglocken).

Da man bei JLCPCB ja mindestens 5 Platinen nehmen muss, habe ich eine Menge Platinen übrig, die ich hier unter dem Selbstkostenpreis anbiete.

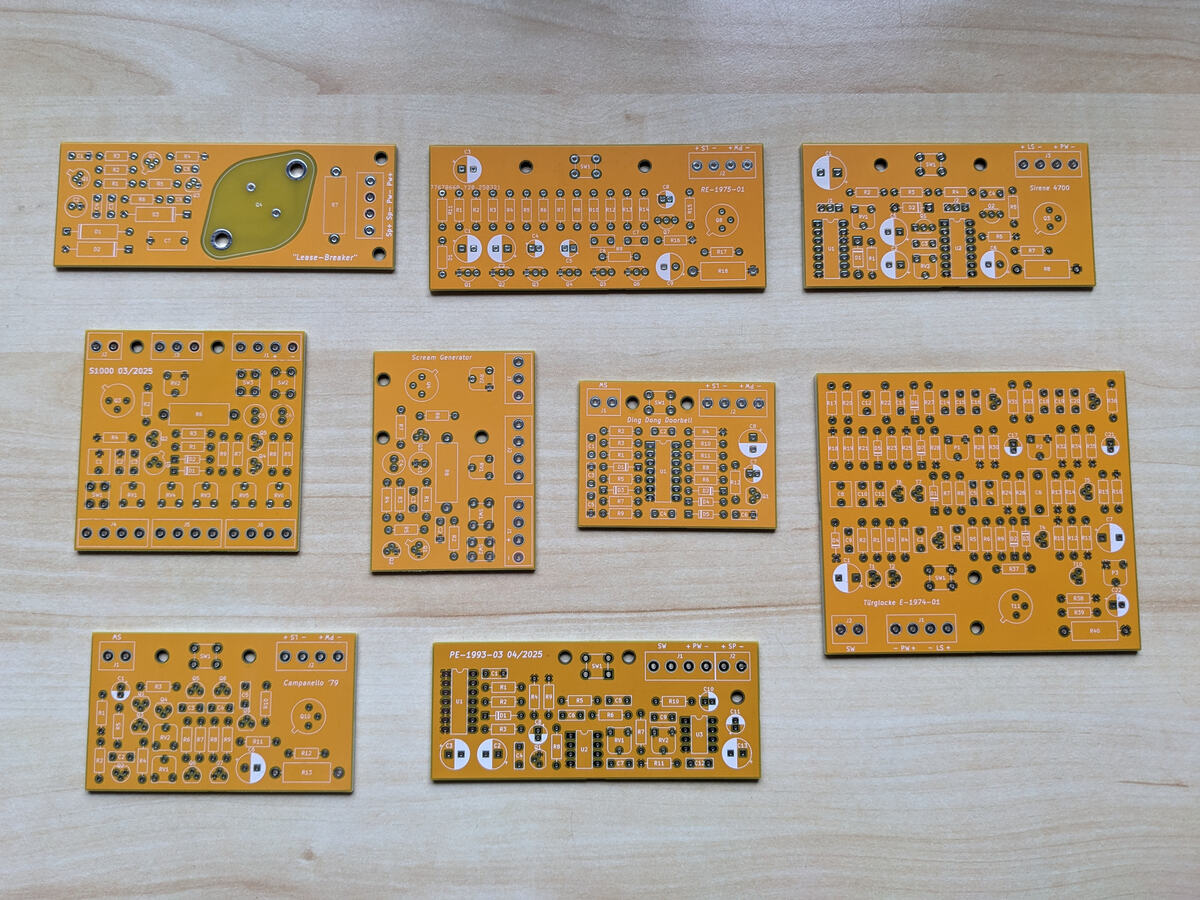

9 verschiedene Platinen (unbestückt wie auf foto1.jpg) für zusammen 9€ inkl. Versand

Ich kann davon 4 Sätze anbieten. Die Schaltpläne lege ich in Papierform bei.

Für welche Bauanleitungen aus welchen Zeitschriften die Platinen sind, habe ich kürzlich hier vermerkt und mit Fotos und Audiodateien vorgestellt: Beitrag "Re: Sirene aus ELO"

Die KiCad-Projektdateien müsste ich erst überarbeiten, daher in Papierform. Wenn sie aber jemand zu einem einzelnen Projekt haben will, werde ich das gerne machen.

Hinweis: Es sind Basteleien mit Fehlern, das heißt: Manche Schaltungen funktionieren toll, manche nicht so toll. Fehler die ich gefunden habe, habe ich ich in den Schaltplänen und im dazugehörigen Thema im Forum vermerkt.

Ich beantworte JEDE Nachricht. Solltet ihr keine Antwort von mir erhalten, kam eure Nachricht nicht bei mir an. Dafür kann ich nichts.

Angehängte Dateien:


Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Beitrag melden

Otto K. (opto_pussy) 24.04.2025 14:38 #7866669

Lesenswert?

•

▲
▼

Tim 🔆 schrieb:

5 Sirenen

Ist bei den 5 Sirenen auch die Raumschiff Enterprise Sirene mit den beiden NE555 von Gerald dabei?

...und die umschaltbare Polizeisirene von Jean Pütz?

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Tim 🔆 (solarlicht) OP 24.04.2025 15:30 #7866698

Lesenswert?

•

▲
▼

Otto K. schrieb:

Ist bei den 5 Sirenen auch die Raumschiff Enterprise Sirene mit den beiden NE555 von Gerald dabei?

...und die umschaltbare Polizeisirene von Jean Pütz?

Die sind da nicht dabei, aber von der Enterprise-Sirene habe ich zwei von Gerald bekommen und wenn er nichts dagegen hat, gebe ich gerne eine Platine an dich weiter.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Uli T. (taikon) 24.04.2025 16:56 #7866737

Lesenswert?

•

▲
▼

Tim 🔆 schrieb:

Die sind da nicht dabei, aber von der Enterprise-Sirene habe ich zwei von Gerald bekommen und wenn er nichts dagegen hat, gebe ich gerne eine Platine an dich weiter.

Oh, da hätte ich auch Interesse. Hat eventuell sonst noch wer eine Platine?

Uli

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Otto K. (opto_pussy) 24.04.2025 17:34 #7866758

Lesenswert?

•

▲
▼

Tim 🔆 schrieb:

Die sind da nicht dabei,

Das ist nicht so schlimm, dann werde ich mir die beiden Sirenen selbst mit einem Layout-Programm routen und bei JLCPCB machen lassen.

Sind Deine Platinen von der Oberseite mit einer Automasse geroutet worden und anschließend mit gelben Lötstopplack lackiert?

Kann man bei JLCPCB die Platinen auch mit roten Lötstopplack bestellen?

Nimmt JLCPCB auch Sprint-Layout Dateien an?

Was kostet ein 5er Pack Platinen bei JLCPCB?

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Otto K. (opto_pussy) 24.04.2025 17:41 #7866766

Lesenswert?

•

▲
▼

Tim 🔆 schrieb:

gebe ich gerne eine Platine an dich weiter.

Du kannst die Platine ruhig dem Uli geben. Da ich sowieso die Sirene von Jean Pütz selber machen muss, kann ich auch gleich noch Gerald seine Raumschiff Enterprise Sirene mit machen. Am besten noch mit einem NE556, statt mit zwei NE555.

Und dann aber nach Möglichkeit auch alle Platinen sofort von JLCPCB in Rot lackieren lassen, weil die Farbe Rot einfach optisch besser aussieht.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Tim 🔆 (solarlicht) OP 24.04.2025 18:23 #7866785

Lesenswert?

•

▲
▼

Uli T. schrieb:

Oh, da hätte ich auch Interesse. Hat eventuell sonst noch wer eine Platine?

Uli

Die hätte ich dir gerne dazugelegt, aber ich habe die anderen Platinen schon in den Briefkasten geworfen. Ich kann sie dir nachsenden, passt in einen normalen Briefumschlag :-)

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Uli T. (taikon) 24.04.2025 18:32 #7866794

Lesenswert?

•

▲
▼

Danke,

ich schick dir gleich nochmal Portogeld...

Uli

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Tim 🔆 (solarlicht) OP 24.04.2025 18:50 #7866808

Lesenswert?

•

▲
▼

Uli T. schrieb:

Danke,

ich schick dir gleich nochmal Portogeld...

Uli

Danke, aber muss nicht unbedingt.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

H. H. Gast 24.04.2025 19:04 #7866818

Lesenswert?

•

▲
▼

Otto K. schrieb:

Kann man bei JLCPCB die Platinen auch mit roten Lötstopplack bestellen?

Ja.

Nimmt JLCPCB auch Sprint-Layout Dateien an?

Nein, aber Gerber.

Was kostet ein 5er Pack Platinen bei JLCPCB?

Ab 2$.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Otto K. (opto_pussy) 24.04.2025 20:00 #7866850

Lesenswert?

•

▲
▼

Das sind schon mal brauchbare Infos an denen ich mich orientieren kann.

Danke.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Gerald B. (gerald_b) 24.04.2025 20:19 #7866867

Lesenswert?

•

▲
▼

Hallo,

da danach gefragt wurde, hier sind die Gerber Dateien, mit denen ich bei Elecrow bestellt habe. Bei anderen Fertigern müssen u.U. die Dateiendungen einiger Layer angepasst werden. Ich habe Boardnutzen aus 2 Sirenen erstellt, um die 100x100 besser auszunutzen. Viel Spaß damit ;-)

Angehängte Dateien:

Star_Trek_Sirene.zip (223 KB)

Antwort Zitieren Bearbeiten Löschen Beitrag melden

R. L. Gast 24.04.2025 20:46 #7866877

Lesenswert?

•

▲
▼

Gerald B. schrieb:

Ich habe Boardnutzen aus 2 Sirenen erstellt, um die 100x100 besser auszunutzen.

das wird nicht mehr akzeptiert und kostet mehr. Zumindest offiziell.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Gerald B. (gerald_b) 24.04.2025 20:53 #7866883

Lesenswert?

•

▲
▼

R. L. schrieb:

Gerald B. schrieb:

Ich habe Boardnutzen aus 2 Sirenen erstellt, um die 100x100 besser auszunutzen.

das wird nicht mehr akzeptiert und kostet mehr. Zumindest offiziell.

Nur, wenn es unterschiedliche Boards sind. Wenn es alles das Selbe ist, wie z.B. SO8 zu DIL Adapter, dann kannst du auch 100 davon draufhauen. So isses zumindest bei Elecrow. Andere Anbieter mögen das anders handhaben.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

R. L. Gast 24.04.2025 21:15 #7866895

Lesenswert?

•

▲
▼

Gerald B. schrieb:

So isses zumindest bei Elecrow

Zitat von elecrow:

What will be regarded as different designs? Basically, if the traces/ silkscreen in your PCB is different, as long as it can be separated, no matter by v-cut, millings, or drill holes, it will be regarded as different designs. One more thing, sometimes, even all your PCBs look the same, but if there is no any connection to make them into one panel, and it needs to be sent as single piece, it will be also considered as different designs.

bei JLCPCB steht es weniger versteckt direkt in der Eingabemaske

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Tim 🔆 (solarlicht) OP 24.04.2025 21:26 #7866904

Lesenswert?

•

▲
▼

Otto K. schrieb:

Das ist nicht so schlimm, dann werde ich mir die beiden Sirenen selbst mit einem Layout-Programm routen und bei JLCPCB machen lassen.

Sorry, ich hatte deinen Beitrag übersehen.

Sind Deine Platinen von der Oberseite mit einer Automasse geroutet worden und anschließend mit gelben Lötstopplack lackiert?

Exakt.

Kann man bei JLCPCB die Platinen auch mit roten Lötstopplack bestellen?

rot, gelb, grün, violett, blau, weiß, schwarz. Manche Farben kosten extra, wenn Platinen nicht 1,6mm.

Was kostet ein 5er Pack Platinen bei JLCPCB?

5 Stück < 100x100mm mit Versand, Steuern, etc. zwischen 4 und 5€ Paypalgebühren werden weiter berechnet, da kommen bei dem Betrag dann ca. 50 Cent drauf. Deswegen zahle ich mit Kreditkarte.

Nach 10-14 Tagen bekommst du einen leuchtend blauen Pappkarton mit deinen Platinen drin.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Tim 🔆 (solarlicht) OP 28.04.2025 17:24 #7868741

Lesenswert?

•

▲
▼

3 Sätze mit je 9 Platinen sind noch vorhanden.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Tim 🔆 (solarlicht) OP 30.04.2025 22:30 #7869835

Lesenswert?

•

▲
▼
